双铰接式连接支座机械结构设计

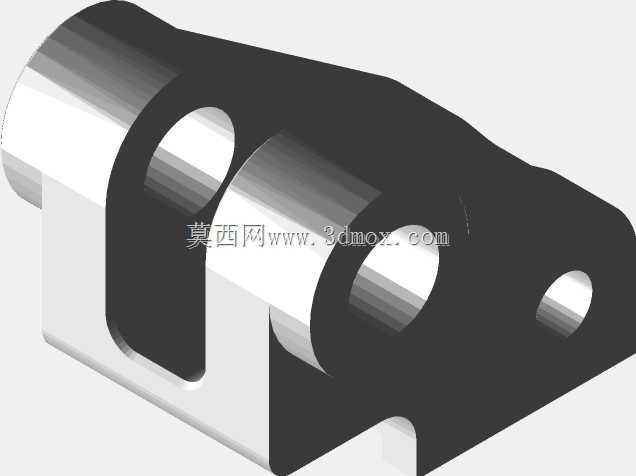

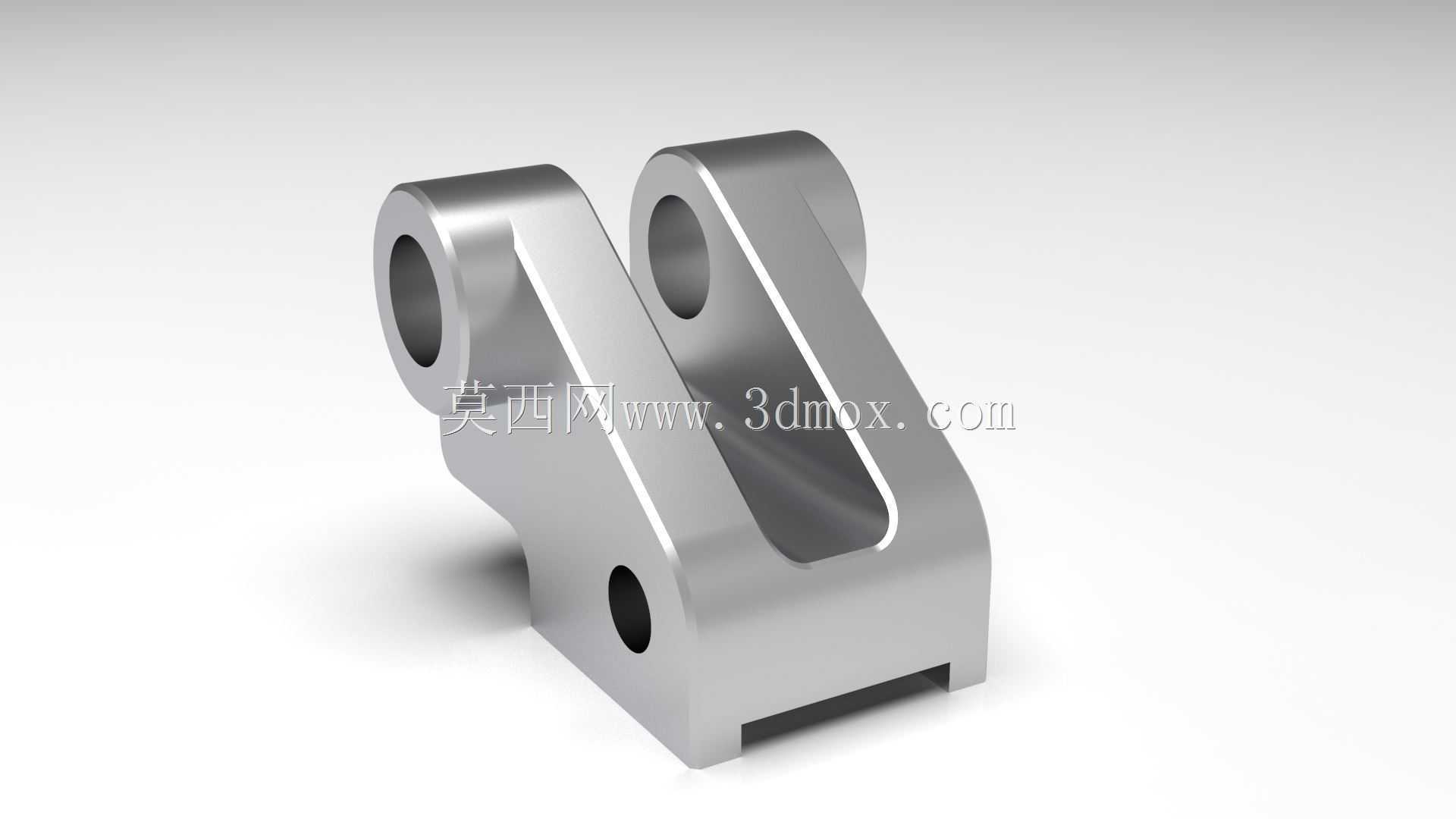

　　两个凸耳之间的开槽空间，是为了给相连的摆杆构件预留运动避让空间，防止摆杆摆动过程中与支座本体发生运动干涉，开槽的宽度尺寸需要根据配套摆杆的厚度来确定，单边预留0.5-1mm的间隙即可，间隙过大会导致摆杆横向窜动，间隙过小则容易出现摩擦卡滞。支座下部的实体基座是主要的承载部分，底部的开槽结构是安装定位槽，能够快速卡入设备机架的对应定位凸台，减少安装时的找正时间，基座侧面的小孔是锁紧销孔，当支座调整到预设安装位置后，打入锁紧销就能完成支座的位置固定，不需要额外焊接或者大面积螺栓压紧，适合需要频繁调整工位的小型自动化设备使用。这类双铰接式连接支座，在轻工自动化输送线、小型工装夹具的铰接联动环节应用十分广泛，核心作用是作为两个运动构件之间的铰接承载中间体，既承担径向的载荷传递，又能通过两个同轴铰接孔的配合，实现相连构件在预设角度范围内的往复摆动，避免运动过程中出现卡滞、应力集中的问题。从结构功能来看，支座上部的两个平行带孔凸耳是核心的铰接配合面，孔内壁需要与铰接销轴形成间隙配合，既要保证销轴转动顺畅，又要控制配合间隙在合理范围，避免长期往复运动后出现旷量，影响整套联动机构的运动精度。

　　从设计思路上看，这类支座采用一体化铣削成型的结构，没有额外的拼接焊缝，整体刚性更好，能够承受频繁的交变载荷而不会出现连接部位开裂的问题。设计时首先要确定上部两个铰接孔的中心距，这个尺寸直接决定了相连摆杆的摆动行程范围，中心距过大则会导致摆杆摆动角度不足，无法满足机构的行程要求，中心距过小则会让凸耳的壁厚不足，承受径向载荷时容易出现断裂。铰接孔的内径尺寸需要根据配套销轴的直径来匹配，通常选用标准直径的销轴，减少非标件的加工成本，孔的内壁粗糙度需要控制在Ra1.6以内，降低销轴转动时的摩擦阻力，延长铰接副的使用寿命。

　　凸耳的外轮廓采用圆弧过渡设计，一方面是为了去除加工锐边，避免安装调试时划伤操作人员，另一方面圆弧过渡能够降低凸耳根部的应力集中系数，当支座承受冲击载荷时，应力不会集中在直角根部导致零件开裂。支座的整体高度需要结合安装空间来确定，要保证上部铰接点的高度与相连构件的铰接点高度匹配，避免出现运动别劲的问题，基座的整体宽度要大于上部两个凸耳的外侧间距，保证安装后支座的重心落在安装基面范围内，设备运行时不会出现倾覆晃动。在实际选型应用时，需要先核算支座需要承受的最大径向载荷，根据载荷大小调整铰接孔的壁厚以及基座的厚度，如果载荷偏大，可以适当增加凸耳的厚度，同时将铰接孔的直径加大，匹配更大直径的销轴，提升整体的承载能力。

　　安装时要注意保证两个凸耳的铰接孔同轴度误差控制在0.02mm以内，如果同轴度偏差过大，销轴穿入后会出现转动卡滞，长期运行会加剧销轴和孔壁的磨损，缩短零件的更换周期。这类支座通常采用铝合金或者45号钢加工制作，铝合金材质的重量轻，适合对设备重量有要求的移动类工装，45号钢材质的强度更高，适合承载较大的固定自动化设备使用，加工完成后可以根据使用场景做表面氧化或者发黑处理，提升零件的防锈能力，延长在潮湿车间环境下的使用寿命。在日常维护中，只需要定期向铰接孔内注入润滑脂，减少销轴和孔壁的干摩擦，就能保证铰接机构长期稳定运行，不需要频繁拆解更换。
