流线型曲面结构3D打印功能零件

　　在日常的机械结构原型开发、小批量定制功能件生产场景中，这类流线型曲面结构件的应用覆盖范围正在持续拓宽，从消费电子的外观功能一体化配件，到小型流体设备的导流结构，再到穿戴类装备的贴合支撑部件，都能看到这类异形曲面零件的身影。不同于传统机加工需要多工序铣削、打磨才能完成连续曲面加工的生产逻辑，这类零件从设计阶段就完全适配增材制造的工艺特性，不需要额外考虑刀具干涉、装夹定位带来的造型限制，能够把结构功能和曲面形态做更深度的融合。

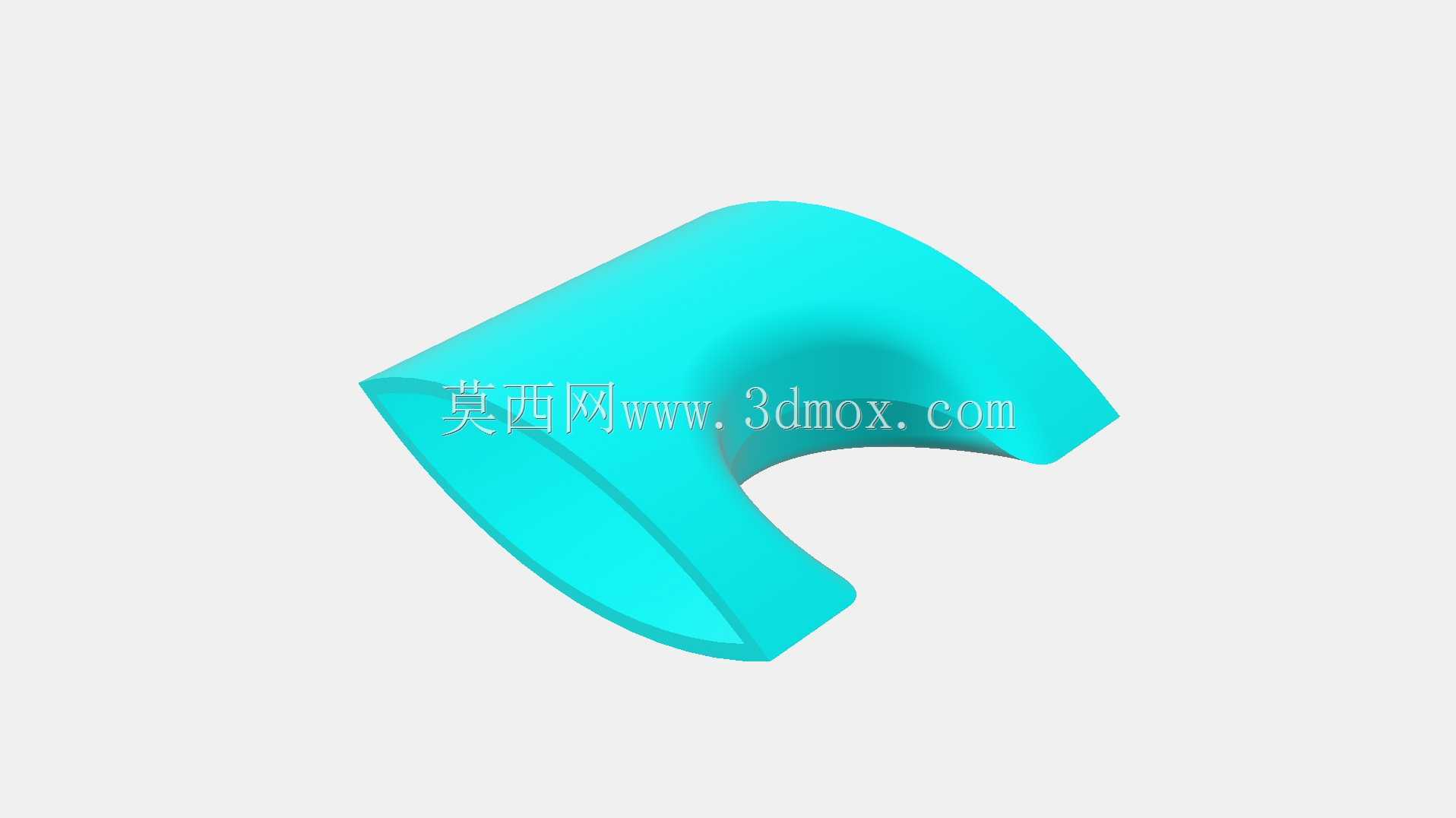

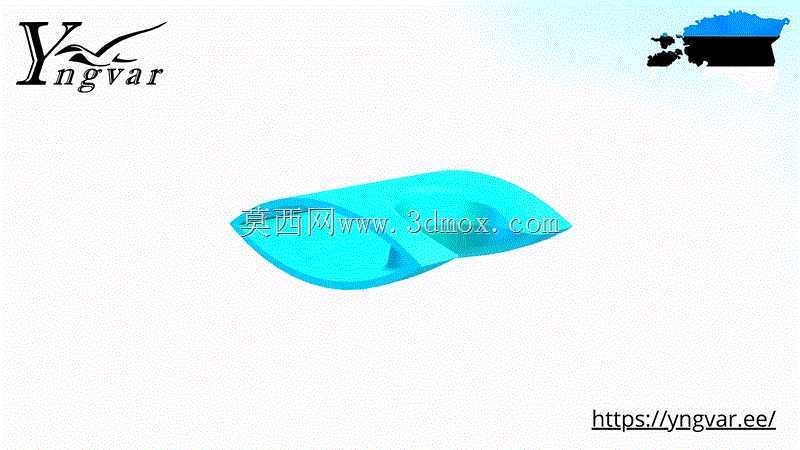

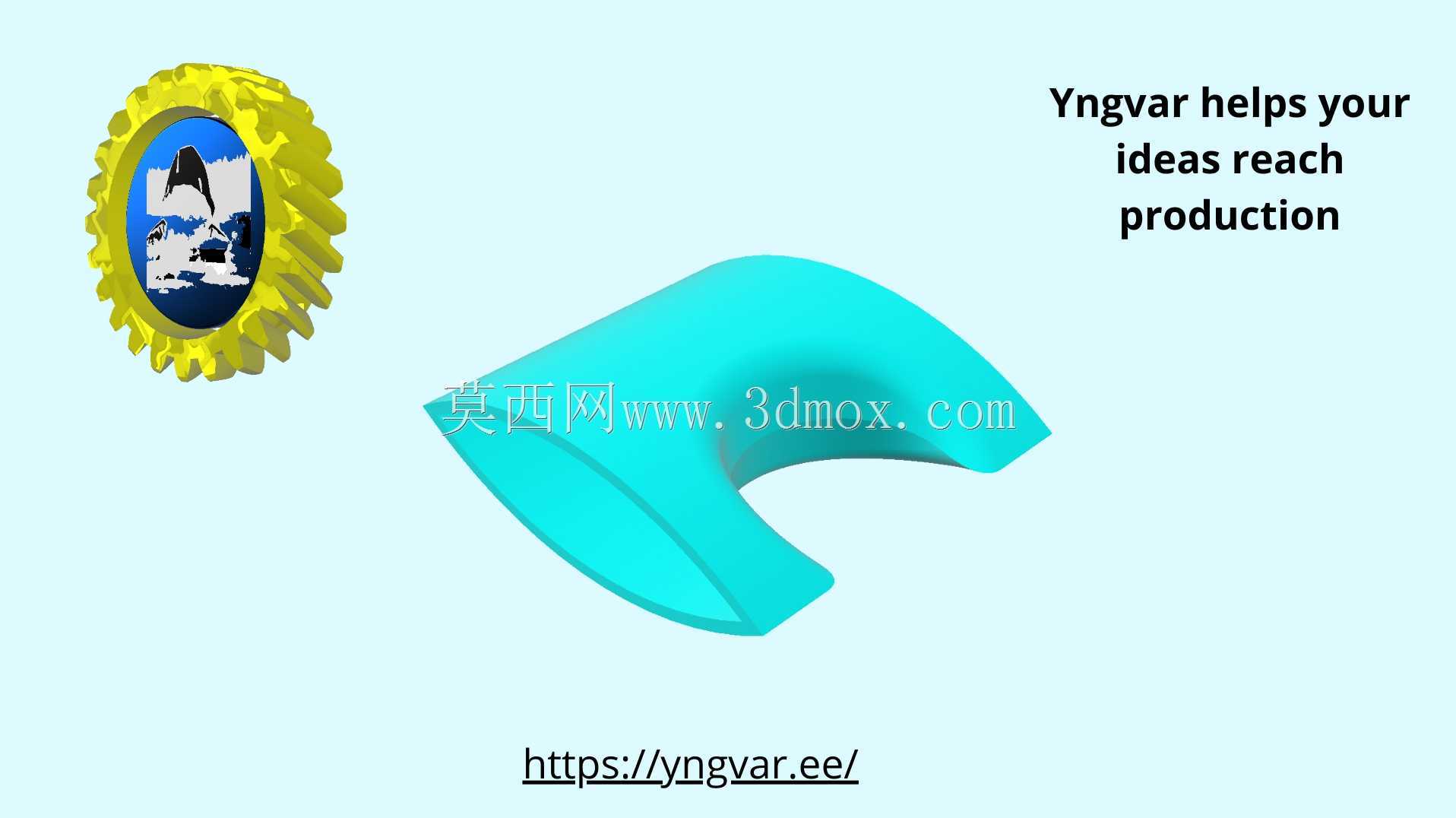

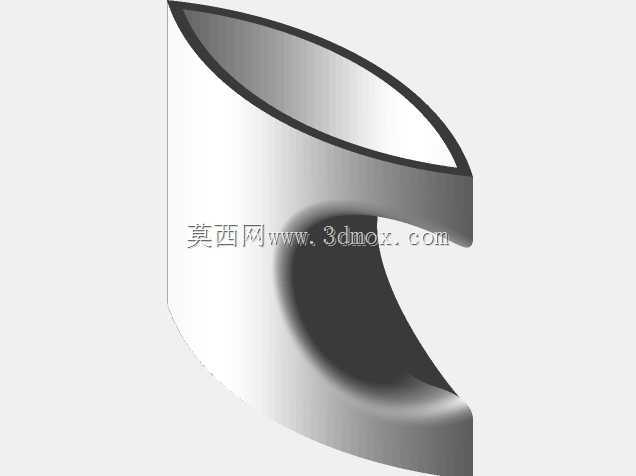

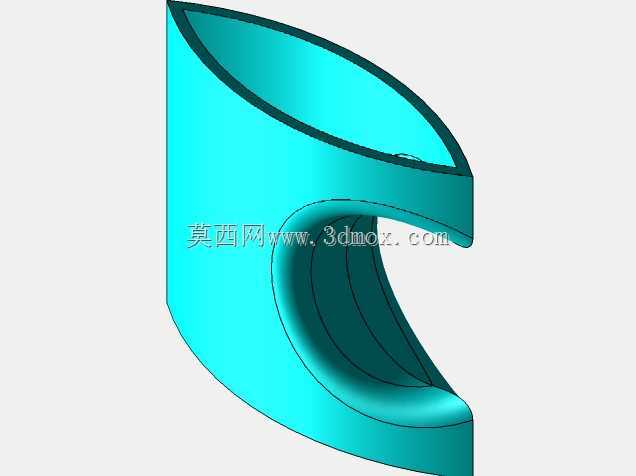

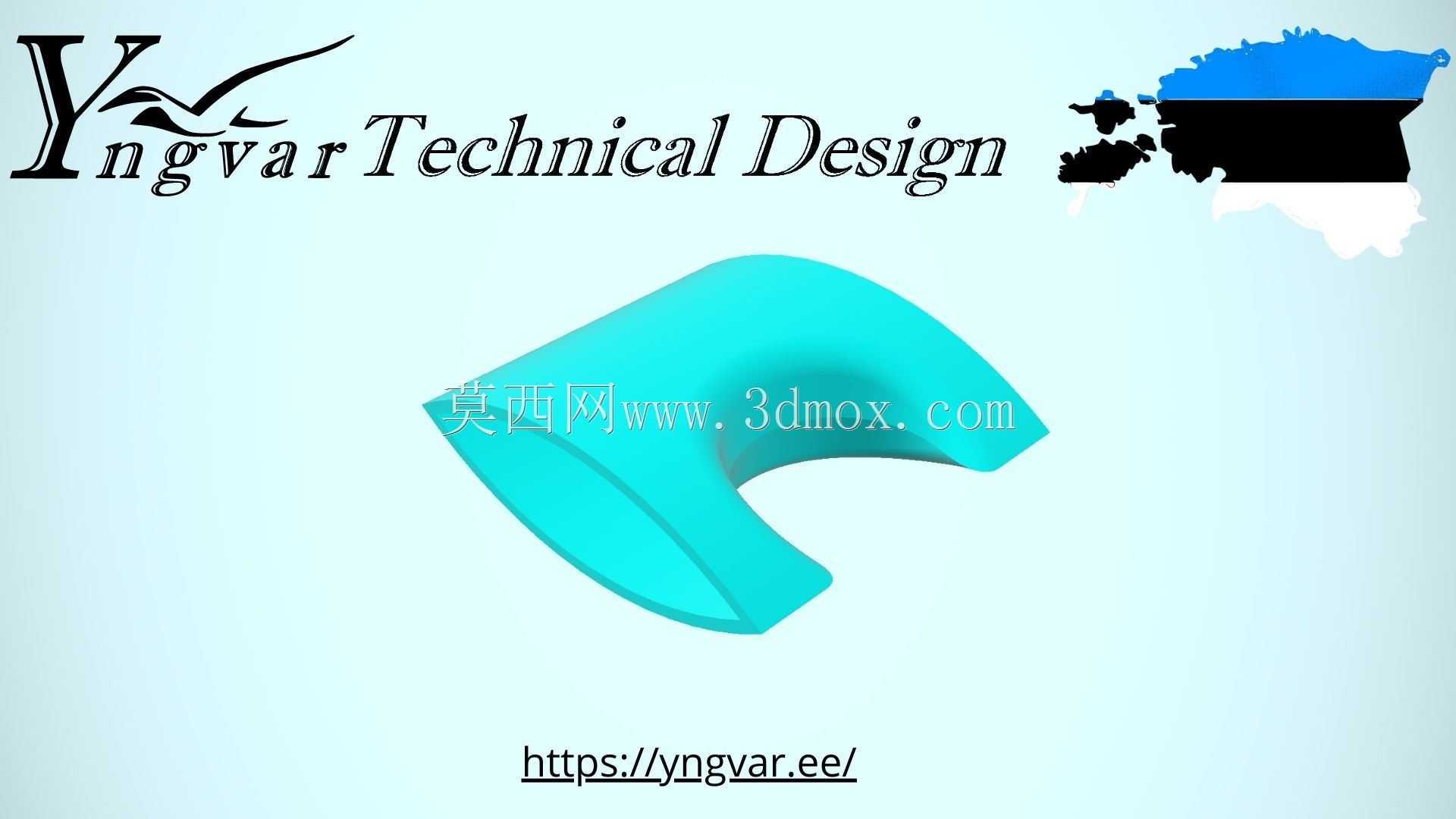

　　从实际功能设计逻辑来看，这个零件的双弧面过渡结构并非单纯为了外观造型，两侧的平缓弧面分别对应两个安装贴合面，中间的收窄过渡段做了等壁厚处理，在保证结构刚性的前提下尽可能降低整体重量，曲面的曲率变化完全贴合实际使用中的受力路径，当零件承受垂直于弧面的压力时，应力会顺着曲面切线方向均匀分散到两侧的安装边界，不会出现直角结构常见的应力集中断裂问题。做结构设计的时候，这类曲面的曲率连续是核心控制点，不能出现曲率突变的折角，否则不仅3D打印过程中容易出现支撑残留、层间结合力不足的问题，实际使用中也会在突变位置产生应力集中点，大幅缩短零件的使用寿命。

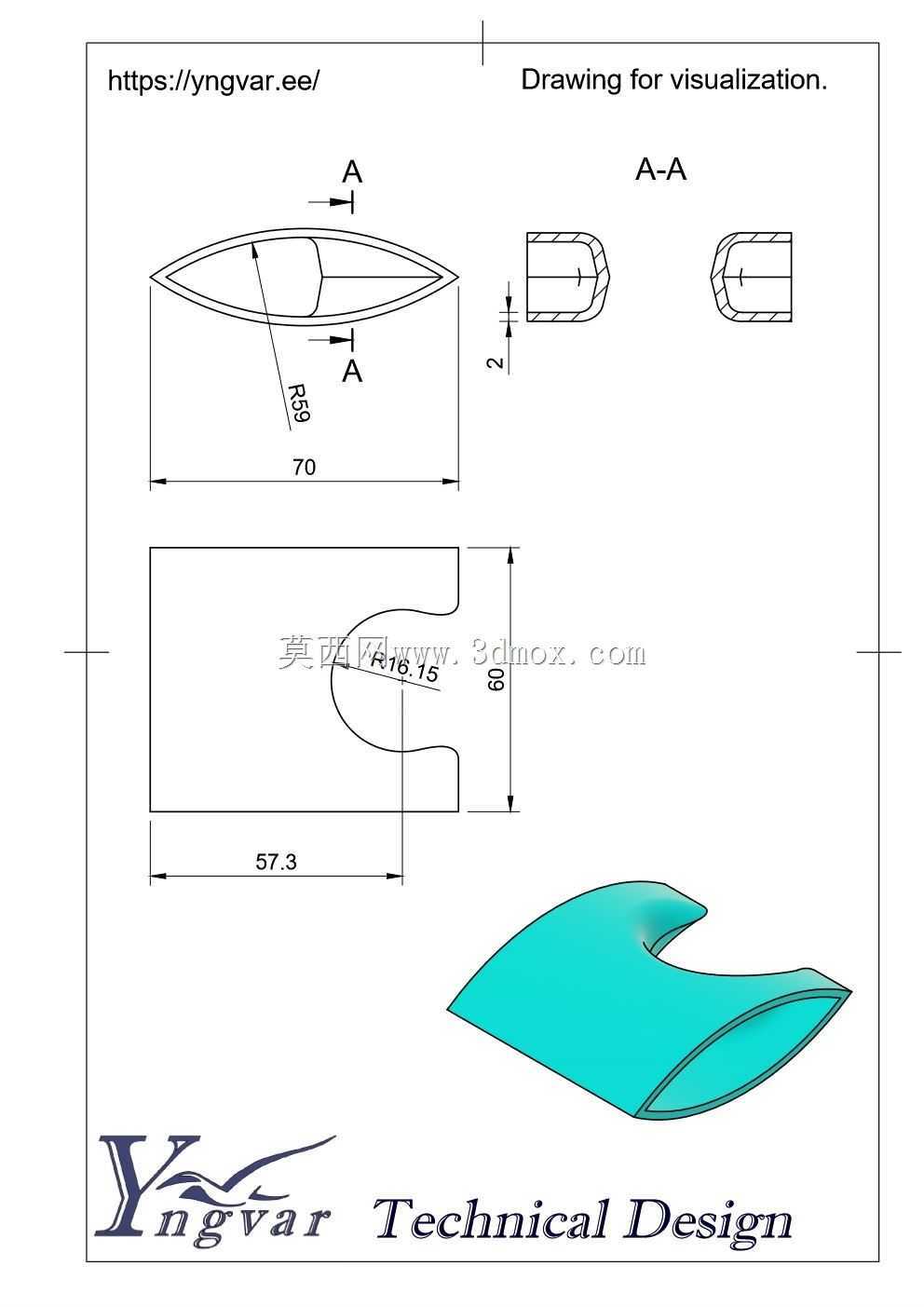

　　关于安装边界的尺寸控制，这类零件的安装面没有做额外的凸台或者安装孔位，预留了足够的二次加工余量，使用者可以根据实际的装配场景，在两侧的平缓弧面区域自行加工安装孔、粘接固定位或者卡扣结构，不会因为预设的安装结构限制了零件的适配场景。整体的壁厚控制在均匀的2mm区间，这个厚度既能够满足常规手板件、功能验证件的结构强度要求，也适配绝大多数FDM、光固化3D打印设备的成型精度范围，不需要额外添加内部支撑就可以完成打印，打印完成后只需要简单去除底部支撑就可以直接使用，不需要做后续的打磨、喷涂等后处理工序。

　　从行业应用的实际场景出发，这类曲面结构件常被用于设备的原型验证阶段，比如小型流体设备的导流叶片原型、穿戴装备的贴合支撑垫、消费电子的手持握把结构，都可以基于这个基础曲面结构做针对性的尺寸调整。不同于标准件有固定的安装尺寸和使用场景，这类自由曲面零件的设计核心就是在满足功能需求的前提下，最大化利用增材制造的成型优势，减少不必要的装配环节，把原本需要多个零件拼接组装的结构整合为一个整体打印件，既降低了装配带来的累积误差，也提升了整体结构的可靠性。

　　在建模阶段处理这类曲面的时候，需要重点关注曲面的G2连续要求，保证相邻曲面之间的曲率平滑过渡，不能出现肉眼可见的棱线或者凹陷，否则打印完成后表面会出现明显的层纹错位，影响最终的装配贴合度。同时要注意整个零件的拔模角度，虽然3D打印不需要传统注塑的拔模斜度，但是如果曲面存在大角度的悬空区域，还是需要适当调整曲面角度，把悬空角度控制在45度以内，减少支撑材料的使用，一方面降低打印材料的损耗，另一方面也减少支撑去除后留下的表面痕迹，提升零件的表面质量。

　　实际生产验证过程中，这类均匀壁厚的曲面零件打印成功率远高于带复杂内部筋位、不等壁厚的结构，因为均匀壁厚能够保证打印过程中材料的冷却收缩率一致，不会出现因为壁厚差异导致的零件翘曲、变形问题。如果是用于有一定承重要求的场景，只需要在不改变外曲面形态的前提下，在内部添加轻量化的晶格填充结构，就可以在不增加太多重量的前提下大幅提升零件的结构强度，满足不同场景下的负载要求。这种设计思路也正好契合了现在增材制造领域的结构一体化设计趋势，不再被传统加工工艺的限制束缚，把结构性能、形态适配、生产效率做更好的平衡。
