圆锥截线几何结构教学演示模型

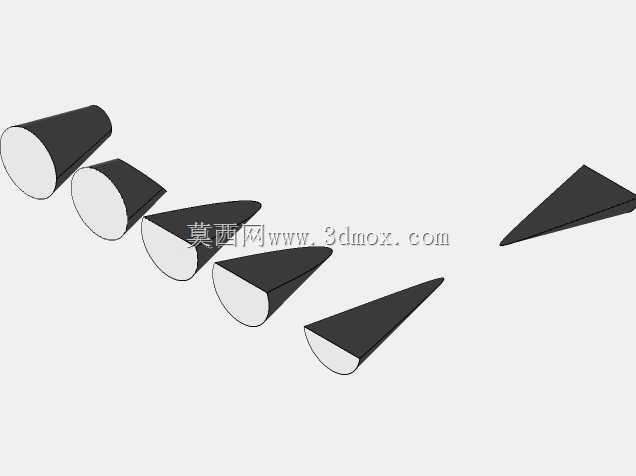

　　整套模型以同锥度的正圆锥为基础母体，通过调整截平面与圆锥轴线的夹角、截平面的轴向位置，分别切出四类典型圆锥截线：当截平面垂直于圆锥轴线时，截交线为标准正圆，对应模型中最靠近圆锥底面的截切段；当截平面与轴线夹角大于圆锥半锥角时，截交线形成闭合椭圆，截平面越靠近圆锥顶点方向，椭圆的短轴与长轴比值越小，形态越狭长；当截平面与轴线夹角等于圆锥半锥角时，截平面与圆锥母线平行，截交线为开口状抛物线；当截平面与轴线夹角小于圆锥半锥角时，截平面同时与圆锥的上下锥面相交，形成两支对称的双曲线。这套圆锥截面几何模型，核心服务于工程制图教学、几何原理演示与3D打印实训场景，在工科类院校的机械基础课堂、职业院校的制图实训环节，以及面向青少年的科创启蒙活动中，都能作为具象化的认知载体，帮学习者快速打通抽象几何公式与实体空间结构的认知壁垒。很多刚接触机械制图的学生，对平面截切圆锥形成的圆、椭圆、抛物线、双曲线这四类曲线的空间形成逻辑理解困难，仅靠教材上的二维剖视图，很难建立截平面角度、截切位置和最终截线形态的对应关系，这套实体模型刚好填补了二维教学的认知缺口。

　　设计过程中，所有截切段都保留了统一的锥面基准，每一段的截切面都做了0.2mm的平面度公差控制，避免3D打印过程中出现的层纹影响截线轮廓的观察精度，锥面部分统一做了0.3mm的壁厚设计，既保证打印时的结构强度，不会因为薄壁出现翘曲变形，也能控制整体重量，方便课堂上手持传递观察。模型的整体尺寸适配常规桌面级FDM3D打印机的成型仓尺寸，单段截切模型的最大径向尺寸不超过80mm，轴向长度控制在60mm以内，不需要拆分模型就能直接打印，打印时无需额外添加支撑结构，截切面作为打印首层直接贴合热床，能有效降低打印失败率。

　　在实际教学使用中，这套模型可以配合游标卡尺做现场测量，让学生自行测量不同截段的截线轮廓尺寸，代入圆锥曲线方程验证计算结果，把抽象的解析几何计算转化为可触摸、可测量的实体操作；在3D打印实训环节，也可以作为基础建模练习案例，让学习者练习旋转凸台、基准面创建、实体切除等基础建模操作，理解参数化建模中几何约束的实际意义。模型的锥面统一做了哑光质感的表面处理，截切面保留平整的平面特征，观察时不会因为反光影响轮廓识别，每一段截切段都可以单独摆放，也可以沿着圆锥轴线拼接成完整的圆锥形态，方便对比不同截切位置的形态差异。

　　在工业设计的前期方案推敲中，这类圆锥截线结构也常被用于曲面造型的基准参考，比如灯具的反光罩设计、流体管道的变径过渡段设计、风洞试验的导流曲面设计，都需要精准掌握圆锥截线的曲率变化规律，这套模型也能作为结构设计人员的曲面参考样件，快速核对截线曲率与设计需求的匹配度，减少反复调整数字模型的时间成本。建模过程中严格遵循几何拓扑约束，所有截交线都保持G1连续，不存在曲面褶皱或者断边问题，不管是用于3D打印实体，还是导入工程软件做后续的曲面衍生设计，都不会出现几何错误，能直接复用为参数化建模的基础特征。
