双凸耳环形夹持连接金属结构件

项目分类:通用五金配件 发布时间:2025-01-13 ID:892219
  • 双凸耳环形夹持连接金属结构件
  • 双凸耳环形夹持连接金属结构件
  • 双凸耳环形夹持连接金属结构件
  • 双凸耳环形夹持连接金属结构件
  • 双凸耳环形夹持连接金属结构件
  • 双凸耳环形夹持连接金属结构件
  • 双凸耳环形夹持连接金属结构件
  • 双凸耳环形夹持连接金属结构件

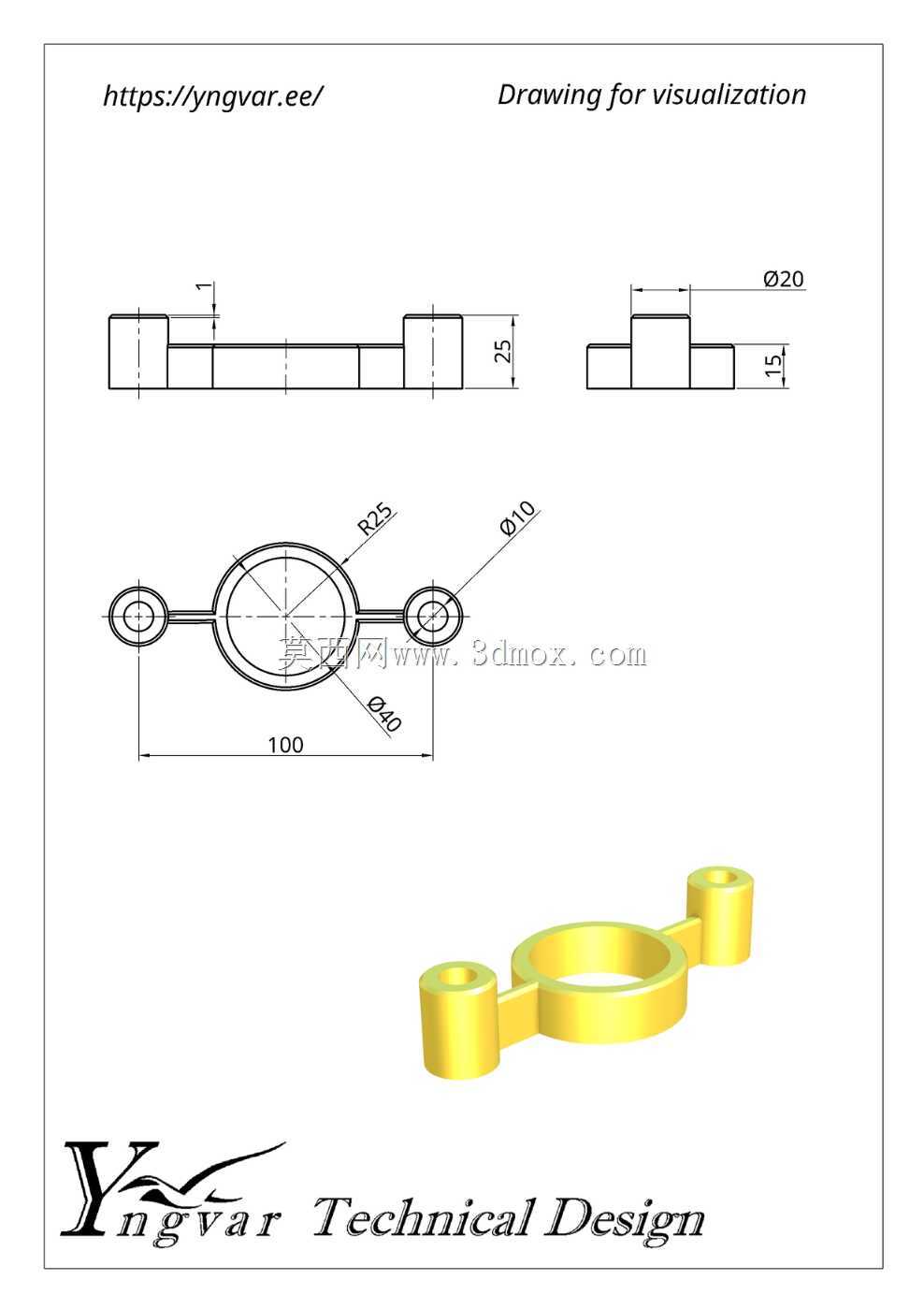

  这类带双侧凸耳的环形夹持结构件,在中小型机电设备的管线固定、部件限位场景中应用十分普遍,日常做设备改型、工装搭建设计时经常会用到这类结构,不需要额外开模定制,通过常规的车铣复合加工就能快速产出,适配小批量多批次的设备装配需求。从结构功能来看,中间的环形主体是核心的夹持工作面,内孔尺寸需要和被夹持的圆柱类部件做公差匹配,一般根据使用场景选H7或者H8的间隙配合,既保证被夹持件不会出现径向窜动,也能避免装配时出现卡滞,需要频繁调整位置的场景还可以在内壁增加防滑纹或者镶嵌橡胶垫层,提升夹持摩擦力,防止设备运行过程中出现松动移位。

  两侧对称布置的带孔凸耳,是整个结构的安装受力点,凸耳上的通孔需要和配套的紧固件做尺寸匹配,设计时要注意孔中心到环形主体端面的距离,预留足够的扳手操作空间,避免装配时紧固件无法顺利拧紧;两个凸耳的对称度公差需要控制在0.1mm以内,不然安装时会出现单侧受力过大的问题,长期运行容易出现应力集中导致的结构断裂。设计这类结构件的时候,首先要明确被夹持部件的外径尺寸,以此确定环形主体的内孔直径,环形主体的壁厚需要根据实际受力情况计算,常规的静态夹持场景壁厚取内孔直径的十分之一就能满足强度要求,如果是有振动的动态使用场景,壁厚需要适当增加15%-20%,同时在环形主体和凸耳的连接位置做R角过渡,减少应力集中的风险。凸耳的厚度不需要和环形主体的壁厚保持一致,一般比紧固件的公称直径大2mm左右即可,过厚会增加不必要的材料成本,过薄则会在拧紧紧固件时出现凸耳变形的问题。安装边界方面,这类结构件的整体占用空间由环形主体外径和两侧凸耳的总宽度决定,设计安装位时需要注意,凸耳外侧要预留至少一个紧固件直径的操作空间,环形主体的轴向长度要比被夹持部位的轴向宽度小2-3mm,保证夹持时两侧的紧固件可以均匀施压,不会出现压不紧的情况。

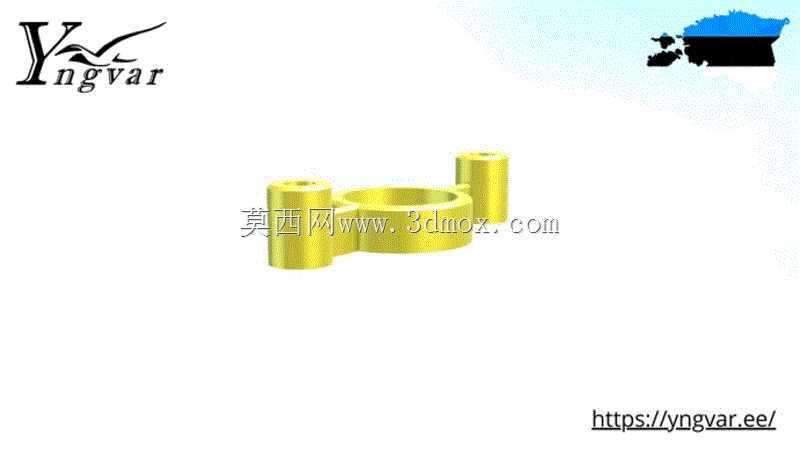

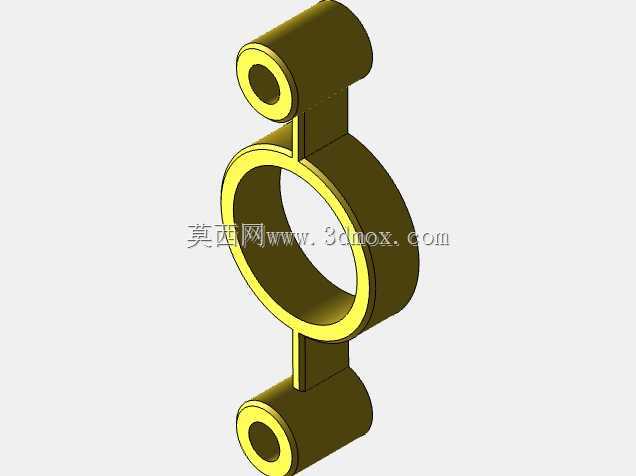

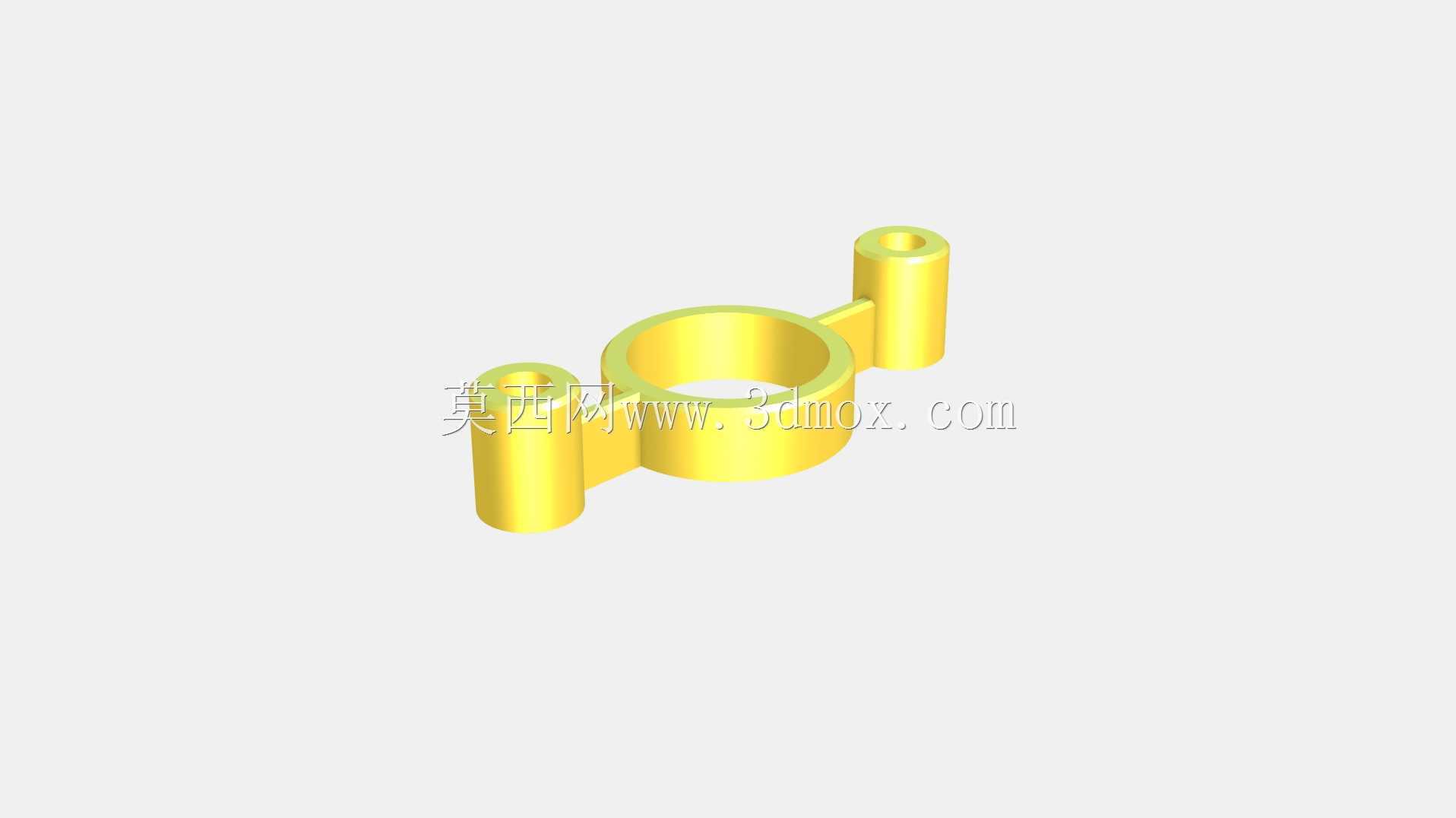

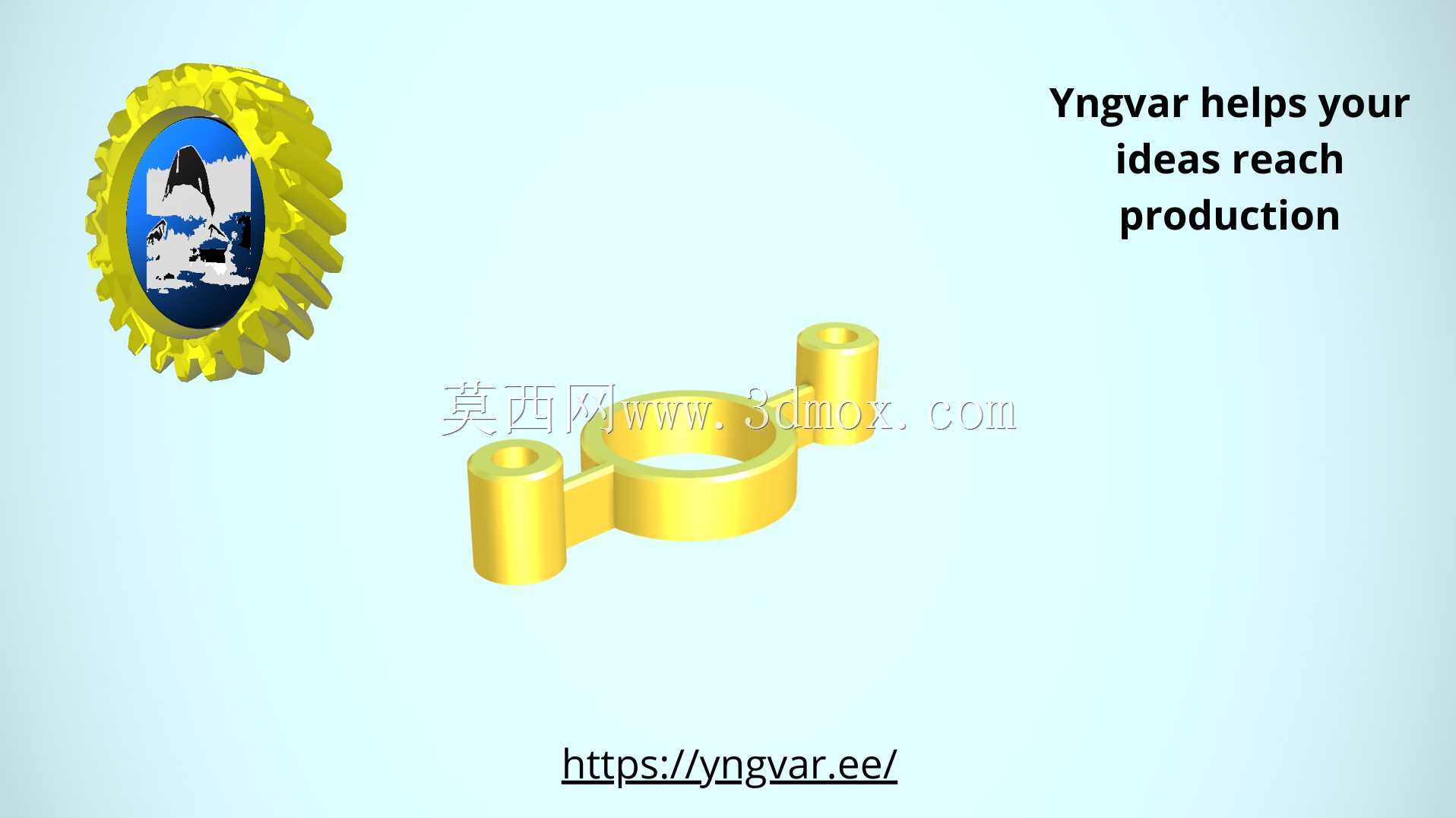

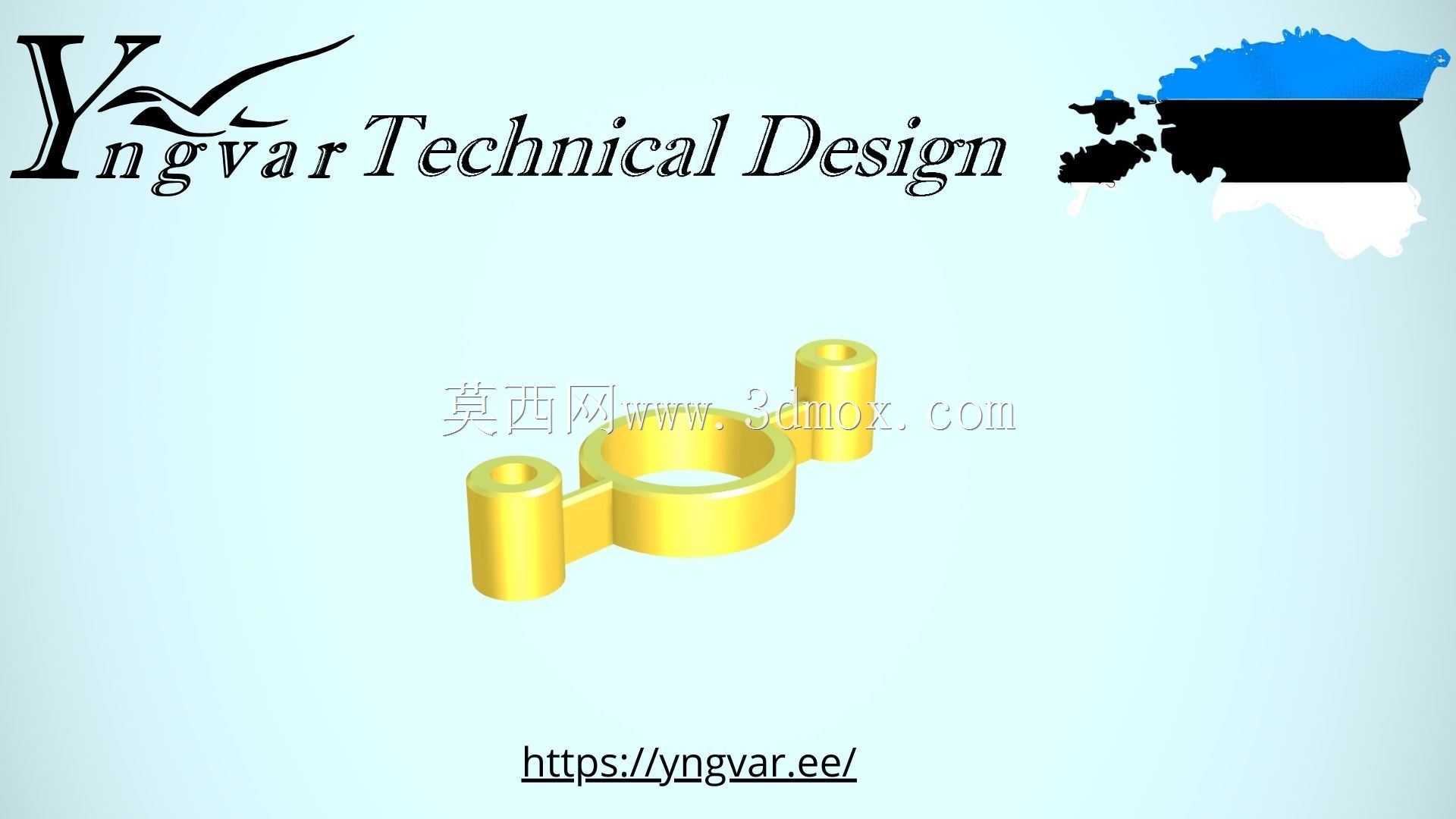

  如果是用于导电或者需要接地的场景,这类零件一般选用黄铜材质加工,就像图中展示的黄铜色构件,黄铜的导电性能优异,同时质地偏软,夹持时不会刮伤被夹持部件的表面镀层;如果是普通的结构固定场景,选用6061铝合金或者304不锈钢加工即可,铝合金重量轻适合轻量化设备使用,不锈钢的防腐蚀性能更好,适合在潮湿或者有腐蚀介质的环境中使用。实际生产加工时,这类结构可以先通过车加工做出环形主体的坯料,再通过铣加工加工出两侧的凸耳和安装孔,最后做去毛刺和表面处理,黄铜件一般做钝化处理防止氧化,铝合金件可以做阳极氧化提升表面硬度,不锈钢件做电解抛光提升表面光洁度。

  在设备装配过程中,这类夹持件的安装顺序一般是先将环形主体套在被夹持部件上,调整到预设位置后,再将紧固件穿过凸耳孔固定到安装基座上,拧紧时要注意两侧紧固件交替施力,保证环形主体的内孔和被夹持部件保持同轴,避免出现偏载导致的夹持力不足。很多新手设计师在做这类结构时容易忽略凸耳和环形主体连接位置的强度,直接做直角过渡,在设备长期运行受振动影响后,连接位置很容易出现裂纹,所以过渡R角的设计一定不能省略,R角的半径一般取壁厚的0.5-1倍,既能有效分散应力,也不会增加过多的结构重量。另外如果需要在环形主体上额外安装传感器或者走线支架,可以在环形主体的外圆面预留小的螺纹孔,不需要额外增加固定结构,进一步压缩整体的安装空间,这类设计在小型自动化设备的管线固定场景中十分常见,能够有效减少设备内部的零件数量,提升装配效率。
