壁挂式双杯位雨伞收纳置物架结构设计

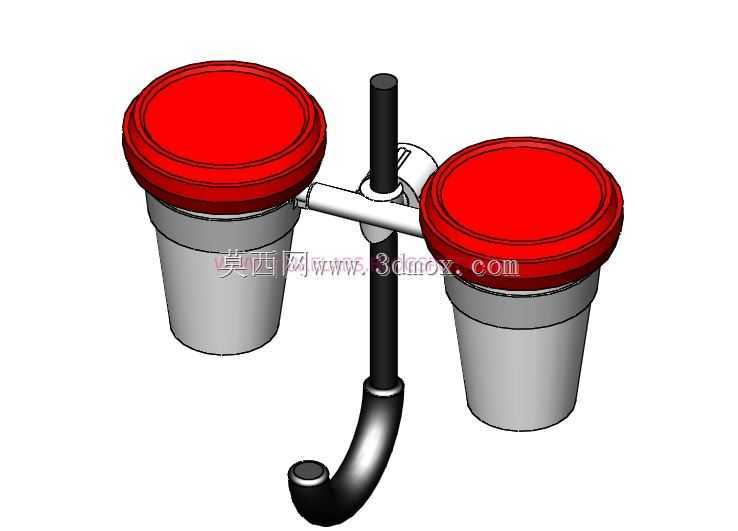

　　这款壁挂式双杯位雨伞收纳架，主要面向入户玄关、商用门店入口、写字楼大堂侧边、公共卫生间入口等需要临时收纳湿雨伞的场景设计，解决雨天雨伞随意放置导致地面积水、人员滑倒、伞面磕碰污损墙面的实际问题。从结构设计逻辑来看，整体采用壁挂安装形式，核心支撑为一根竖向圆管立柱，立柱底部做圆弧弯管处理，弯管末端设置封闭堵头，这个弯段一方面可以作为短柄折叠伞的临时挂点，另一方面能承接从伞面滴落的少量余水，避免积水顺着墙面流到地面。

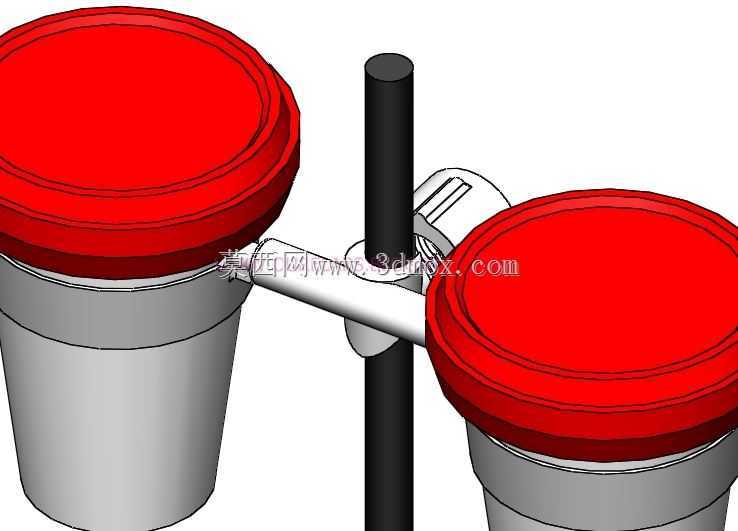

　　立柱中部通过抱箍式连接结构固定横向承托臂，承托臂两端对称设置两个杯状收纳筒体，筒体采用上宽下窄的锥度设计，适配不同直径的长柄雨伞，常规直径在55mm到85mm之间的长柄伞都可以直接插入筒内，筒体深度设置为180mm，足够容纳伞尖到伞柄下部的位置，避免雨伞插入后倾倒滑落。筒体顶部配置红色密封式端盖，日常无雨时可以将端盖盖合，避免筒内积灰，同时端盖边缘做凸起翻边处理，盖合后与筒口贴合紧密，不会因为日常磕碰脱落。

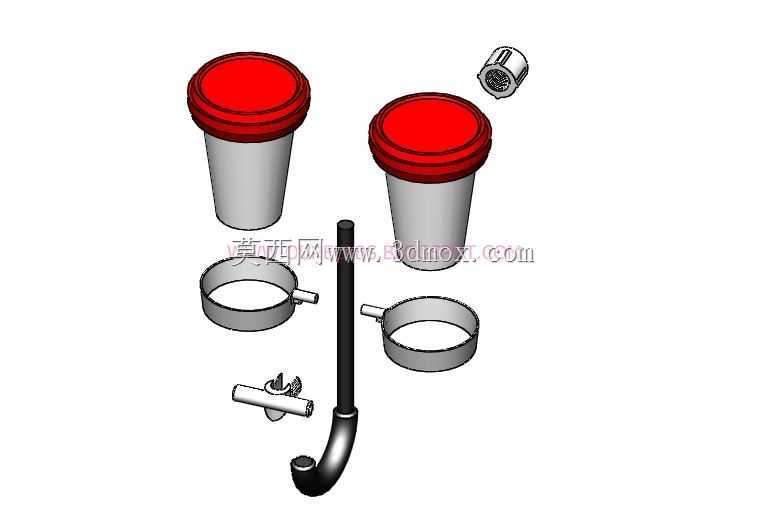

　　安装边界方面，整个架体的横向总宽度控制在320mm，竖向总高度为380mm，安装时立柱背部预留4个沉头安装孔位，适配M6膨胀螺丝或者自攻螺丝固定，安装完成后架体距离墙面的突出距离为160mm，不会过度占用通行空间，适合在宽度不小于400mm的墙面空位安装。从功能特性来看，双杯位的设计可以同时容纳两把长柄雨伞，配合底部弯管挂点，最多可临时放置3-4把折叠伞，满足小型办公场所或者家庭入户的日常使用需求；筒体与横向承托臂采用可拆卸式连接，日常清洁时可以直接将筒体取下，倾倒内部积水、擦拭筒壁残留的污渍，维护操作十分简便。

　　设计过程中重点考虑了受力合理性，竖向立柱采用壁厚2mm的圆管材质，横向承托臂与立柱的连接位置做了加强筋处理，满杯状态下（单筒插入装满水的雨伞，总重量约3kg），连接位置的形变位移量控制在0.2mm以内，长期使用不会出现承托臂下垂、连接松动的问题。表面处理方面，金属结构件可根据使用场景做喷塑或者镀铬处理，红色端盖采用ABS注塑成型，耐候性强，长期在潮湿环境下使用也不会出现锈蚀、掉色的问题。实际使用中，这款架体除了收纳雨伞之外，也可以临时放置清洁用的长柄刷、玻璃刮等工具，适配多种入户收纳场景，安装位置避开人行主动线即可，不需要额外预留操作空间。
