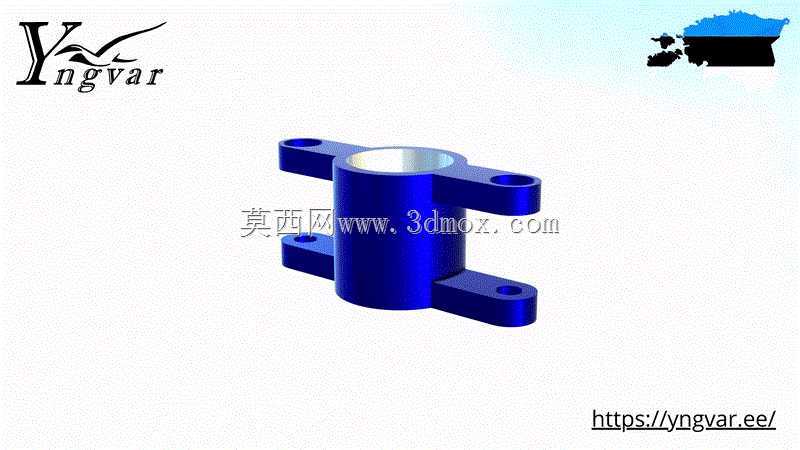

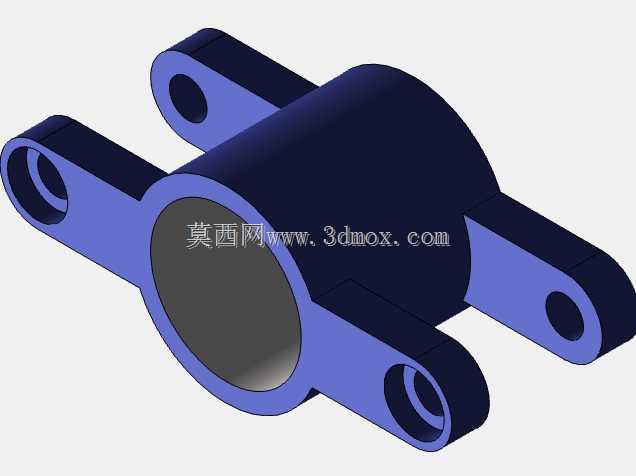

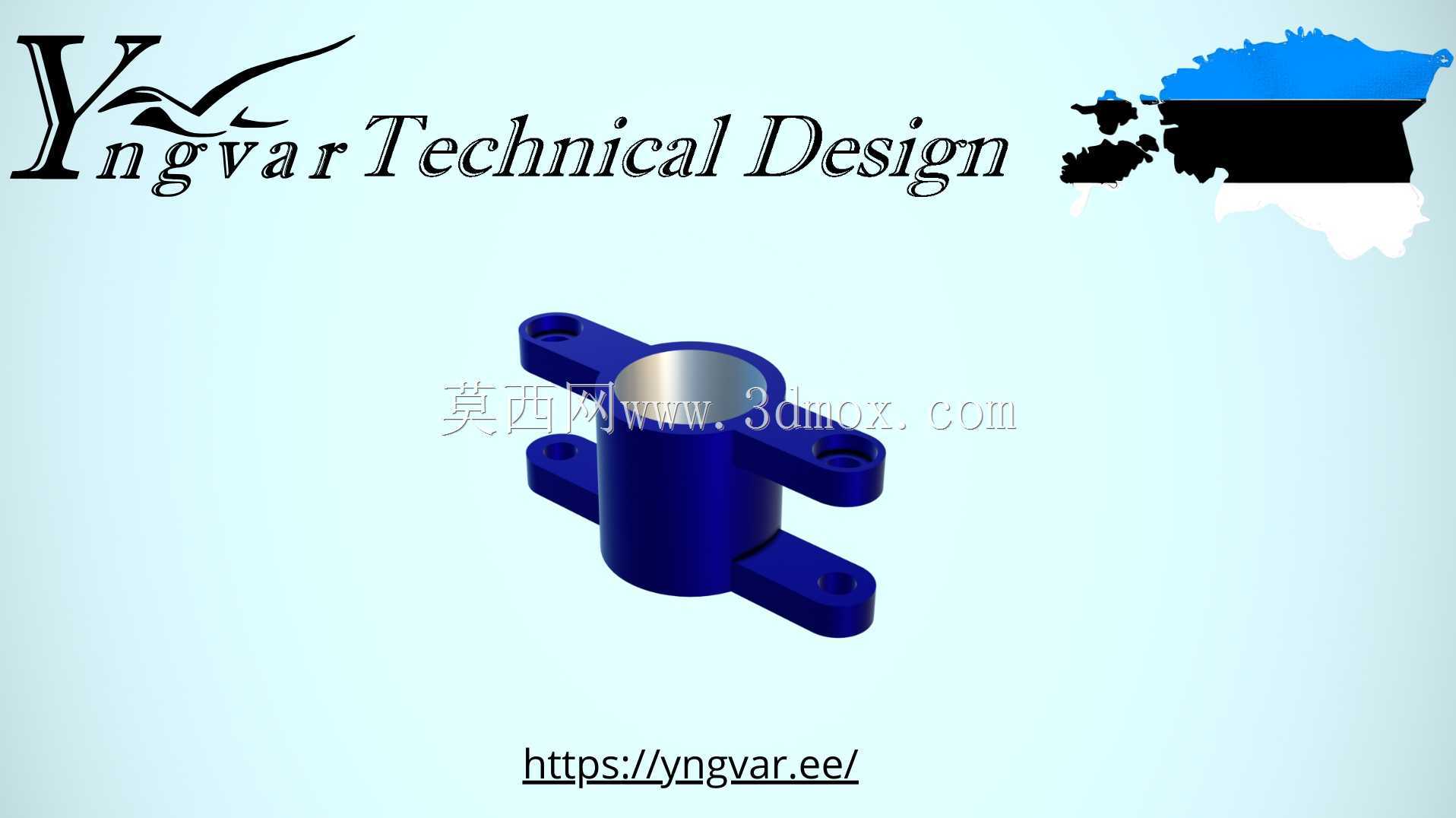

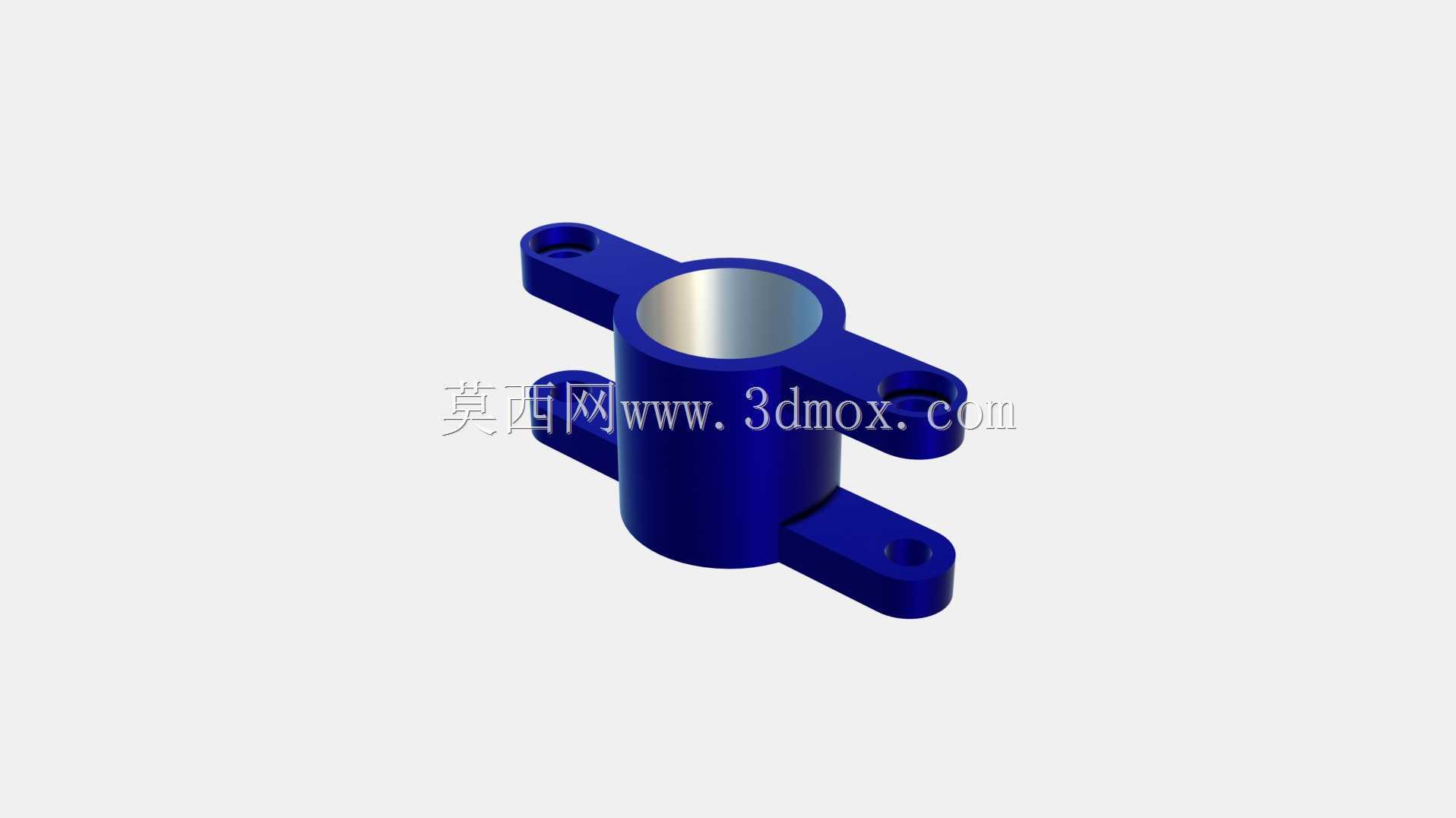

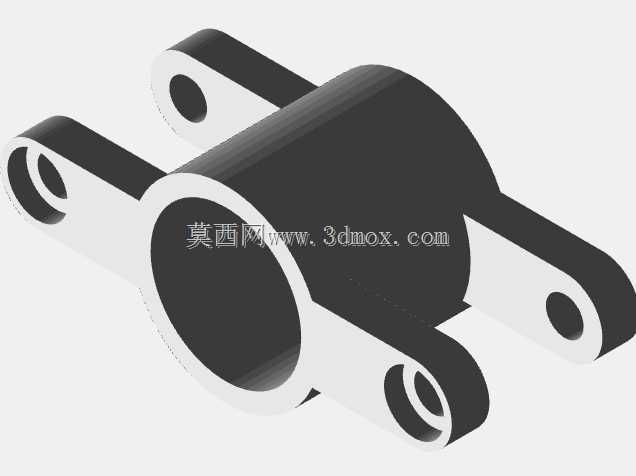

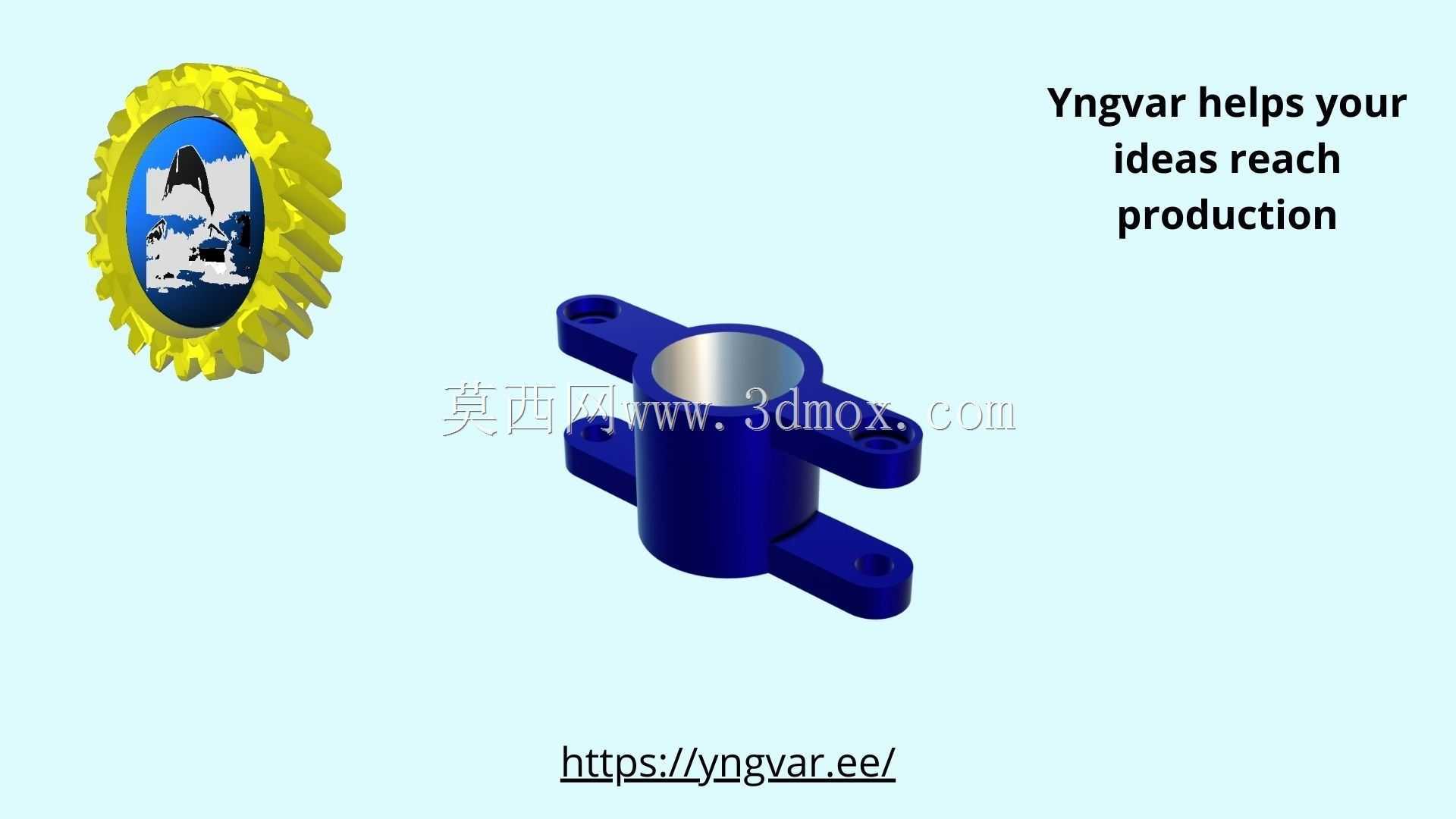

带双耳安装座的蓝色轴套连接件

　　在非标自动化生产线的物料输送模组、小型实验台架的杆件支撑结构中，这类带双耳安装位的轴套连接件是十分常见的支撑定位部件，它的核心作用是为穿入中心通孔的光轴、导杆提供径向支撑，同时通过四个耳板上的安装孔完成自身在设备基板、型材架上的固定，避免轴类部件在往复运动、旋转传动过程中出现径向窜动或支撑失稳的问题。从结构设计逻辑来看，这类零件的中心通孔是核心功能面，加工时需要保证内孔的圆柱度与表面粗糙度，确保和配套轴件的配合间隙控制在合理范围，既不能因为间隙过小导致轴件转动或滑动时卡滞，也不能因为间隙过大出现晃动，影响整套传动机构的定位精度。

　　四个耳板采用对称式分布，两两一组分别布置在筒体的上下两侧，每个耳板上的安装孔位置经过同轴度校验，安装时可以通过螺栓直接固定在预设的安装平面上，不需要额外加工定位靠山，降低了配套安装面的加工难度。筒体部分的壁厚经过受力核算，在常规的轻载支撑场景下，能够承受轴件传递的径向载荷，不会因为长期受力出现筒体变形、内孔失圆的问题；耳板与筒体的衔接位置做了圆弧过渡处理，避免直角连接处出现应力集中，在设备长期运行产生振动的工况下，不会出现耳板断裂的失效问题。从安装边界来看，这类零件的中心筒体高度决定了轴件的支撑高度，四个耳板向外延伸的长度决定了安装时需要预留的平面空间，安装孔的孔径适配常规的内六角圆柱头螺栓，不需要特制紧固件就能完成装配。

　　在实际应用场景中，这类零件既可以用在3D打印制作的教学实验台架上，作为低成本的原型验证部件，快速验证轴系支撑结构的布局合理性；也可以通过机加工方式采用铝合金、工程塑料等材料制作成品，用在小型自动化设备的导杆支撑、传动杆件定位环节。设计这类零件时，需要优先保证中心通孔的轴线与安装面的平行度，否则穿入的轴件会出现倾斜，导致滑动或转动时阻力增大，加速配合面的磨损；耳板上的安装孔中心距需要和安装面上的预设孔位严格匹配，避免装配时出现螺栓无法穿入的问题。另外，筒体两端的内孔边缘做了微小的倒角处理，既可以去除加工毛刺，也能在轴件穿入时起到导向作用，提升装配效率。

　　在轻载的3D打印原型制作场景中，这类结构不需要额外添加支撑就能完成打印，生产效率高，材料利用率好；如果用于实际工业设备，采用金属材料加工时，耳板的厚度可以根据实际载荷大小做针对性调整，不需要改动整体安装尺寸就能适配不同载荷等级的使用需求。这类支撑连接件的结构通用性很强，只需要调整中心通孔的直径、耳板安装孔的中心距，就能适配不同直径的轴件、不同安装孔距的基板，在小型非标设备的设计中能够大幅减少重复设计的工作量，提升结构设计的模块化程度。
