三通孔型连接结构件设计

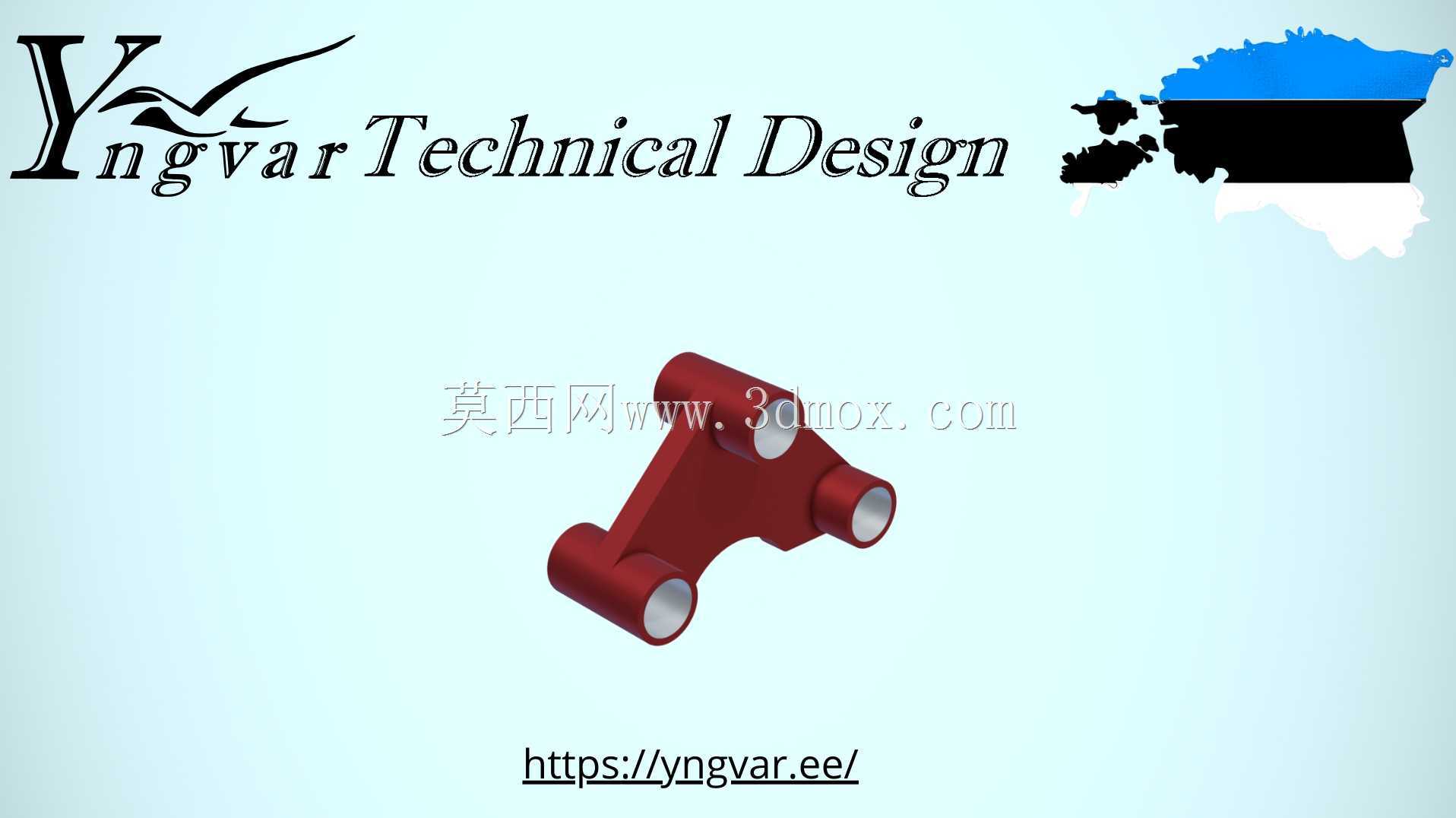

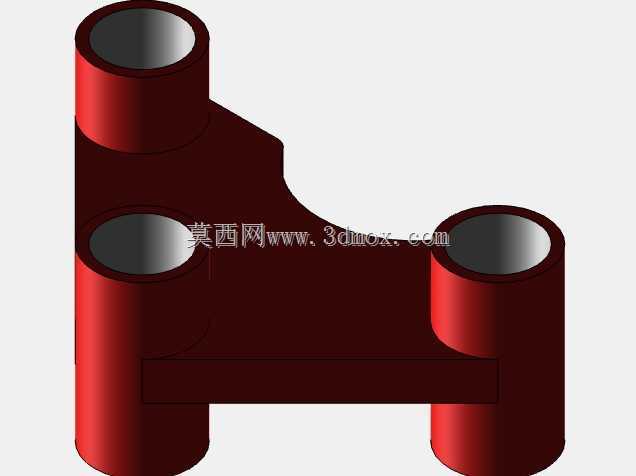

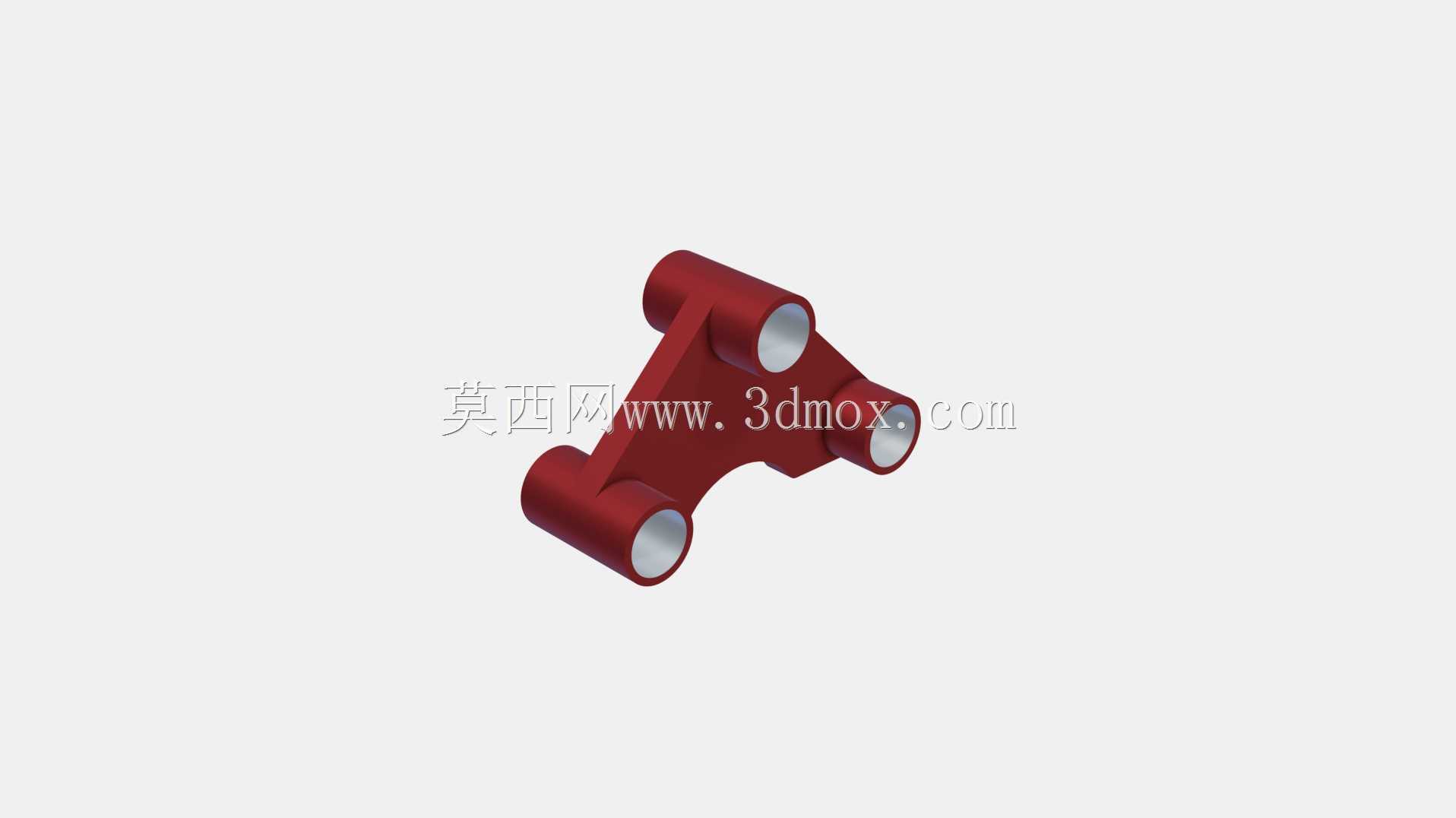

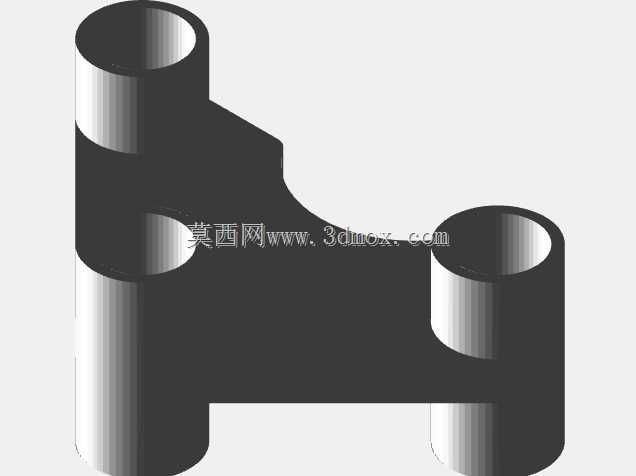

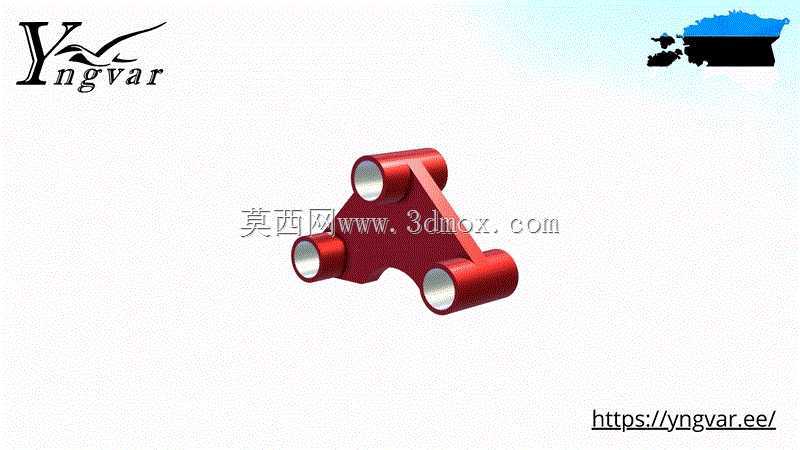

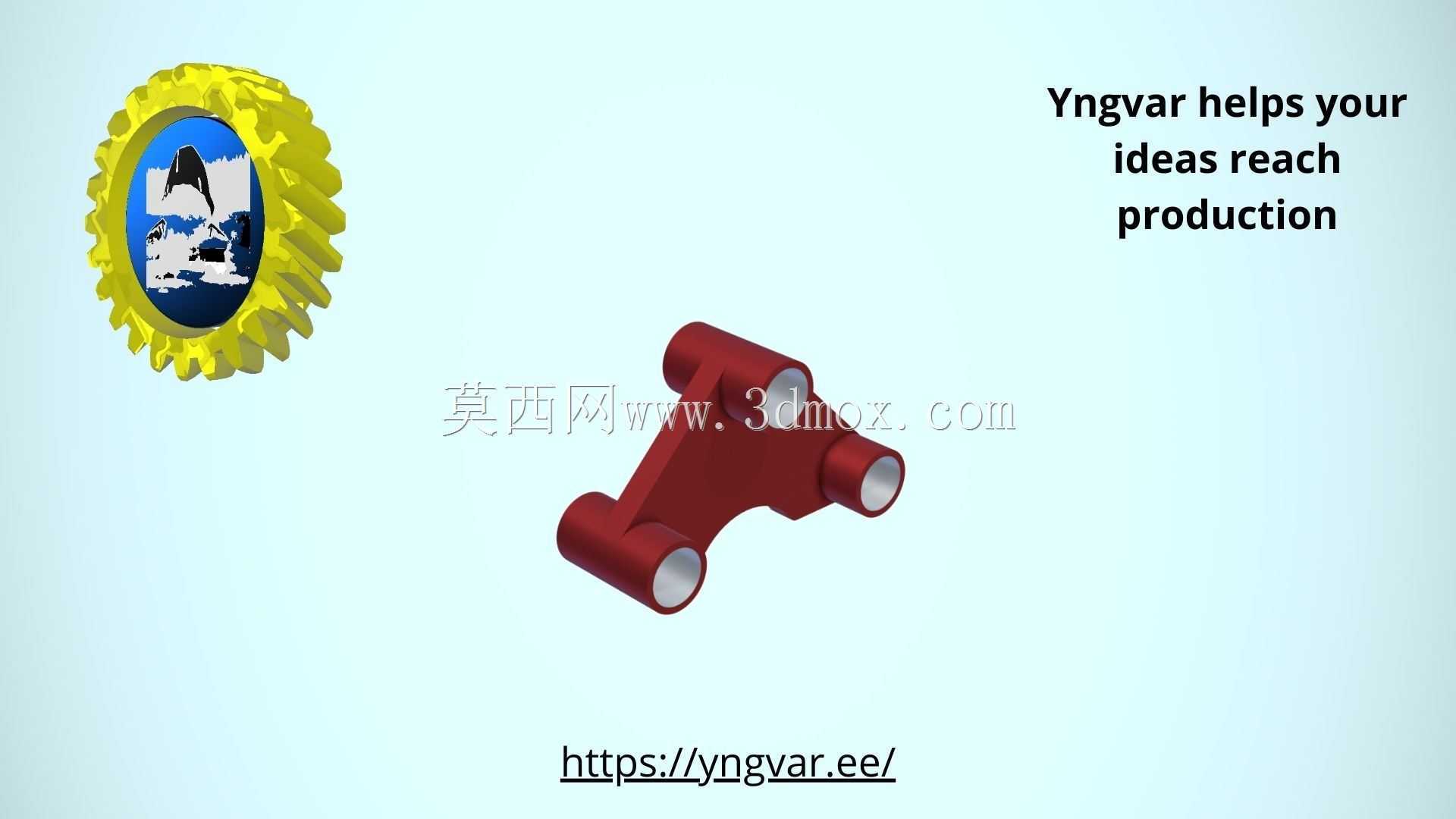

　　在流体输送管路布设、轻型工装框架搭建以及小型实验设备的气路连接场景中，这类三通孔型连接结构件是十分常见的基础承载与导通部件。不同于常规的等径三通接头，该结构件的三个连接端采用了等径同轴孔设计，主体为一体化铸造成型后做机加工修整的结构，三个筒状连接端呈三角分布，相邻两个连接端的轴线夹角保持一致，能够在空间内实现三个方向的管路或杆件的同步对接，减少多接头拼接带来的密封隐患与装配累积误差。

　　从实际使用场景来看，这类结构件常应用在低压气动回路的节点位置，或是小型模块化设备的框架拼接节点：当用作气路连接时，三个内孔的内壁粗糙度需要控制在Ra1.6以内，保证密封圈装配后不会出现漏气问题，孔端的倒角设计既方便管路插入时的导向，也能避免安装过程中割伤密封圈；当用作框架结构的连接节点时，三个筒状结构的外壁厚度经过受力校核，能够承受杆件传递的径向载荷与一定的扭转力矩，主体连接的三角筋板结构将三个筒状端连为整体，避免受力时出现连接端断裂的问题。

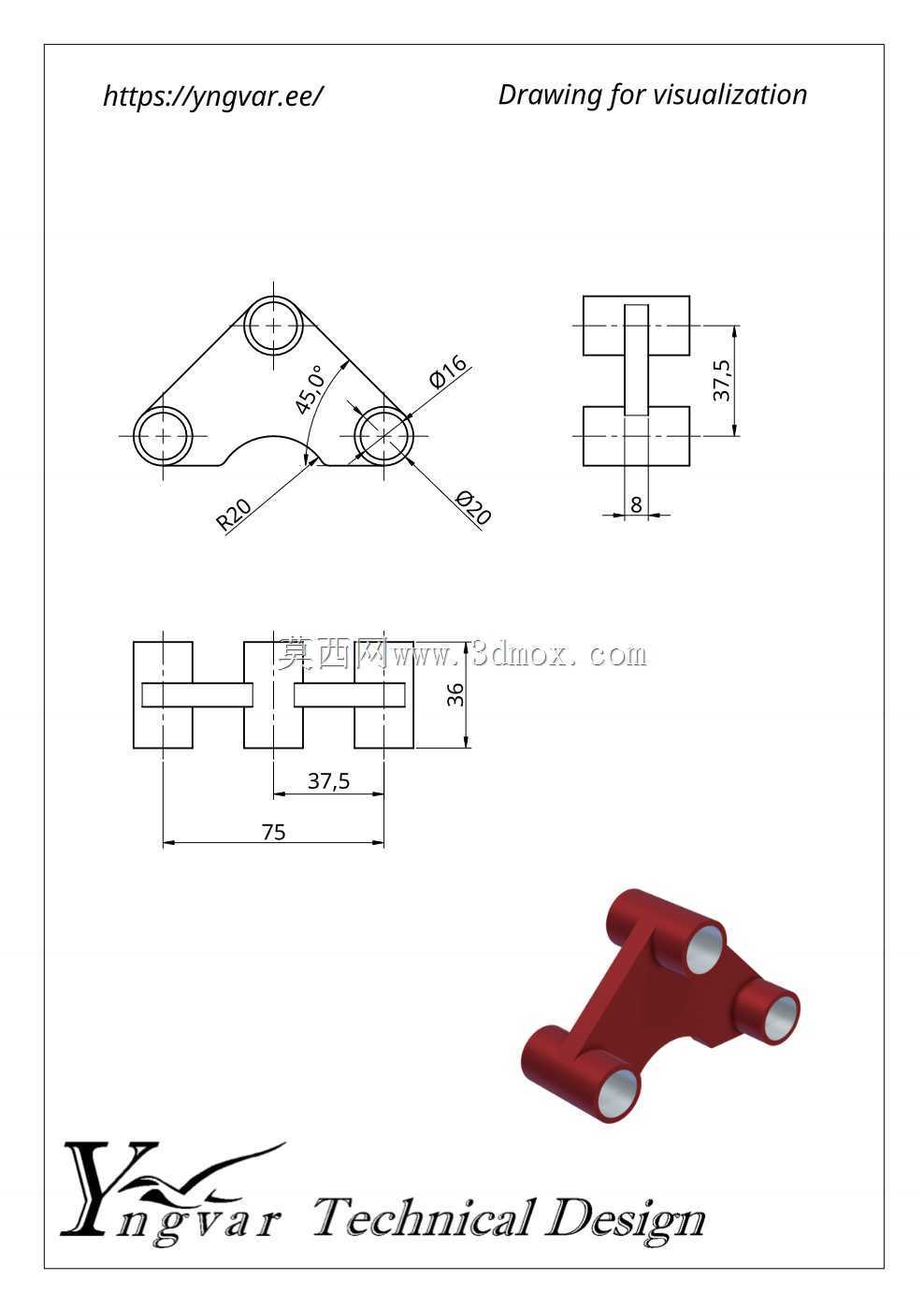

　　设计这类结构件时，首先要确定的是三个连接端的中心距尺寸，这个参数直接决定了装配后相邻管路或杆件的间距，需要匹配所对接的标准件外径尺寸，预留足够的扳手操作空间，避免安装时相邻部件出现干涉。其次是内孔的尺寸公差，若用于流体导通场景，内孔公差需选用H7级精度，保证与快插接头或硬管的配合紧密度；若用于框架杆件连接，内孔公差可适当放宽至H8级，降低加工成本的同时满足装配间隙要求。主体的三角连接筋板厚度并非均匀设计，在三个筒状端的交汇位置做了加厚处理，这个位置是应力集中的核心区域，加厚处理能够分散载荷传递路径，避免长期受交变载荷时出现裂纹。

　　从安装边界来看，该结构件的整体外轮廓没有突出的棱角，所有非配合面都做了R2以上的圆角处理，既避免安装时划伤操作人员，也能减少应力集中点。三个连接端的端面都设计有定位止口，当对接外部管件时，止口能够抵住管件的端面，保证装配深度一致，不会出现某一端插入过深导致流道变窄、或是插入过浅导致连接强度不足的问题。在实际选型应用中，需要注意该结构件的适用工况：由于采用一体化成型结构，它的密封可靠性高于多个接头拼接的节点，但不可用于高压流体输送场景，仅适用于1MPa以下的气动回路或是无压力的框架连接场景，若用于有腐蚀介质的环境，还需要在表面做阳极氧化或是喷塑处理，提升基材的抗腐蚀能力。

　　建模过程中，需要优先保证三个内孔的同轴度以及相邻孔的位置度，三个筒状端的外圆与内孔的同轴度误差需要控制在0.05mm以内，避免装配后出现管路偏斜、密封圈受力不均的问题。三角筋板与筒状端的过渡位置需要做平滑的圆角过渡，不能出现直角相接的结构，否则不仅加工时容易出现应力集中，在3D打印快速成型制作样件时，也容易在支撑拆除后出现层间断裂的问题。对于需要批量生产的场景，该结构的拔模角度设置在1.5度即可，既方便脱模，也不会影响配合面的尺寸精度，非配合面的拔模角度可适当放大至2度，降低模具加工的难度。

　　在设备维护层面，这类一体化三通结构件的故障点主要集中在孔口密封位置，长期使用后若出现泄漏，只需更换孔内的密封圈即可，无需更换整个结构件，维护成本远低于拼接式的接头组。同时由于整体结构没有多余的活动部件，它的使用寿命远高于带活动组件的分流接头，在长期震动的设备场景中，不会出现接头松动脱落的问题，稳定性更有保障。
