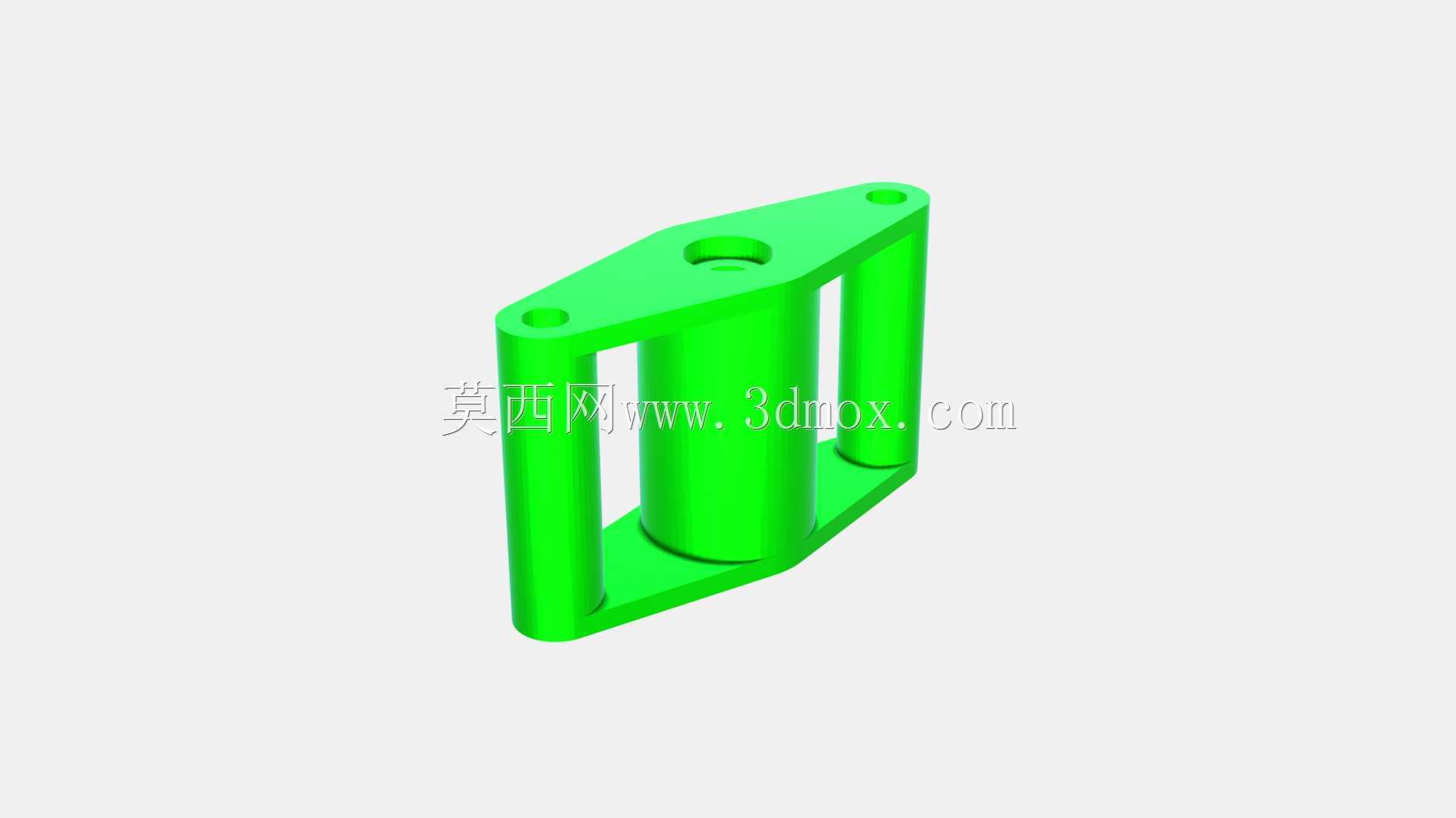

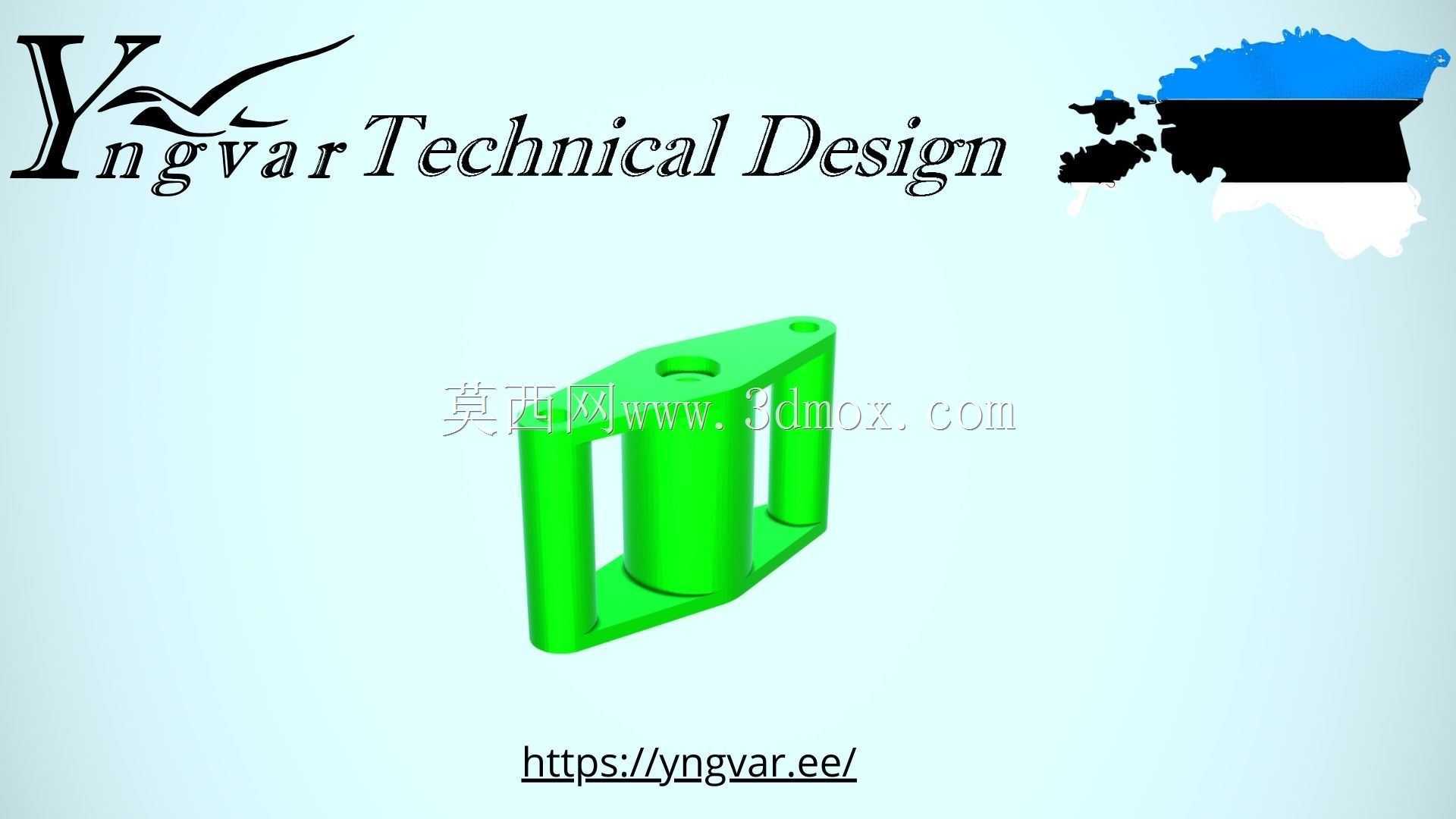

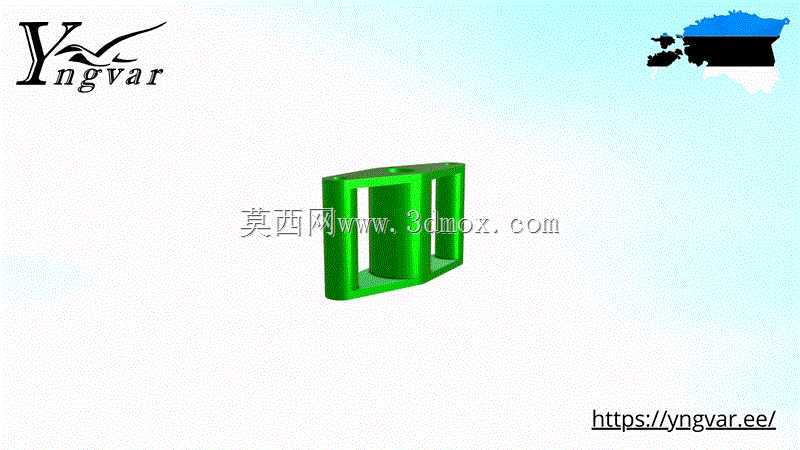

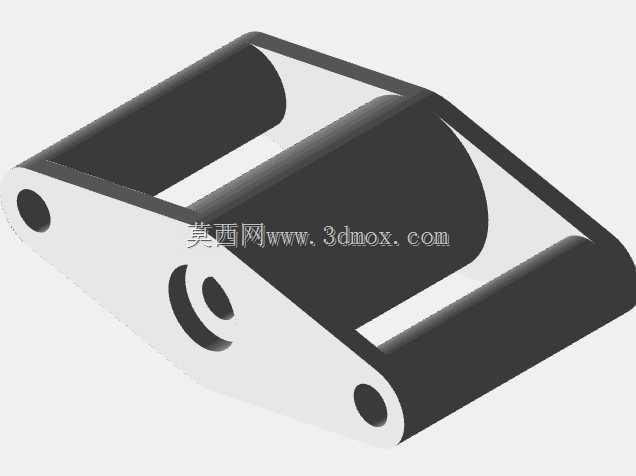

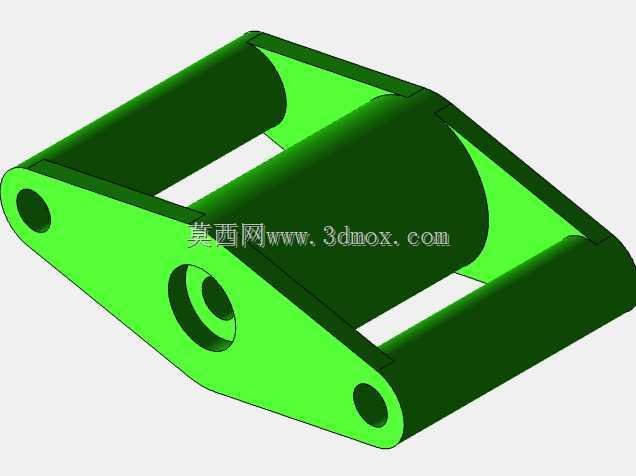

在桌面级FDM3D打印的日常工装适配场景中,这类双框式圆柱支撑结构件的应用覆盖范围极广,小到打印平台的定位挡块、线材导向支架,大到小型工装的夹持基座、传感器安装支座,都能看到这类结构的衍生设计。从实际使用角度出发,这类结构件的核心功能是为配套的圆柱类部件提供稳定的径向限位,同时通过两侧的框式连接臂实现与外部安装面的快速固定,不需要额外设计复杂的卡扣或螺纹连接结构,就能满足多数轻载工况下的装配需求。
设计这类结构时,首先要考虑的是3D打印工艺的成型限制,常规FDM工艺打印悬空结构时需要添加支撑,不仅会增加打印耗时,还会在支撑拆除后留下表面瑕疵,因此该结构整体采用无悬空的直立式布局,中间的圆柱支撑段与两侧的框型臂采用一体化成型设计,所有竖直面的拔模角度控制在0.2度以内,既方便打印完成后从构建平台上取下,也能保证安装面的平面度误差控制在0.1mm范围内,不需要额外的后处理打磨就能直接用于装配。
从安装边界来看,这类结构件的整体宽度控制在40mm以内,高度不超过35mm,中间圆柱段的直径根据适配的常用导向轴尺寸设定为12mm,两侧框型臂的壁厚统一为2.5mm,这个厚度是经过多次打印验证的最优值——既不会因为壁厚过薄导致打印时出现层间剥离、结构强度不足的问题,也不会因为壁厚过厚增加不必要的打印耗材消耗与成型时间。两侧框型臂上预留的安装孔位采用沉头设计,适配M3规格的内六角螺丝,安装时螺丝头可以完全沉入孔内,不会突出结构表面干涉其他配套部件的运动轨迹。
在实际工况使用中,这类结构件常被用作打印线材的导向座,中间的圆柱段可以直接套入PTFE材质的导料管,两侧的框臂通过螺丝固定在打印机挤出头的安装支架上,能够有效减少送料过程中线材的晃动幅度,降低挤出头堵头的概率;也可以作为小型工装的定位支座,将圆柱段作为定位销使用,配合对应的孔位实现快速装夹定位,在小批量零件的快速打样场景中,这类一体化打印的结构件不需要额外的机加工工序,从建模到成品投入使用的周期可以控制在2小时以内,相比传统机加工金属件的生产效率提升数倍。
结构设计过程中,特意在圆柱段与两侧框臂的连接位置做了R1.5的圆角过渡,避免直角连接处出现应力集中的问题——3D打印件的层间结合强度本身低于实体材料,直角位置在受到侧向冲击力时很容易出现层间开裂的情况,添加圆角过渡后,应力可以沿着圆弧面均匀分散,实际测试中,侧向承受15N的冲击力时结构不会出现断裂或永久变形,完全满足桌面级设备轻载工况的使用需求。同时,结构的所有外边缘都做了0.5mm的倒角处理,避免打印过程中产生的锐边划伤操作人员,也能减少打印时边缘翘曲对尺寸精度的影响。
从材料适配性来看,这个结构的尺寸设计兼容PLA、PETG、ABS等多种常用3D打印耗材,使用PLA耗材打印时,整体结构的刚性足够应对常温下的固定支撑需求;如果需要在60度左右的高温环境下使用(比如靠近打印机热床的位置),只需要更换为PETG或ABS耗材打印,不需要调整结构尺寸就能直接使用,不需要针对不同材料重新做适配设计,大幅降低了不同场景下的建模重复工作量。
在装配兼容性方面,两侧框臂的间距设定为18mm,这个尺寸刚好适配多数桌面级3D打印机上通用的2020铝型材安装槽宽度,安装时不需要额外设计转接件,直接通过T型螺母就能将结构件固定在铝型材框架上,也可以根据实际使用需求,在框臂的平面上粘贴泡棉胶,直接固定在光滑的亚克力或金属板表面,固定方式灵活,能够适配不同设备的安装条件。中间圆柱段的内孔如果需要穿入导线或其他管路,也可以在建模时直接调整内孔直径,不需要改动外部的整体结构,拓展性极强。
