石化工业区炼化装置沙盘微缩模型

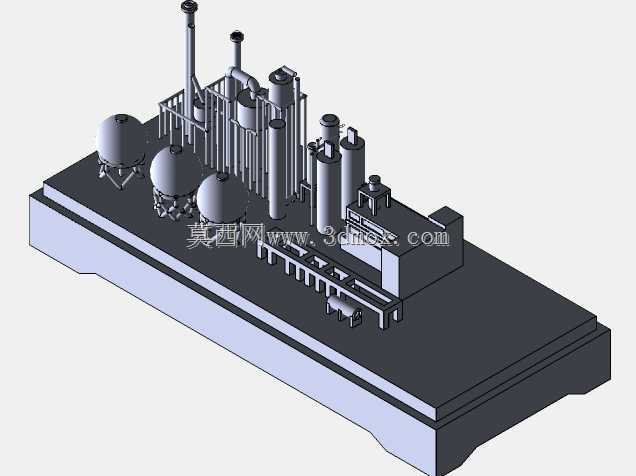

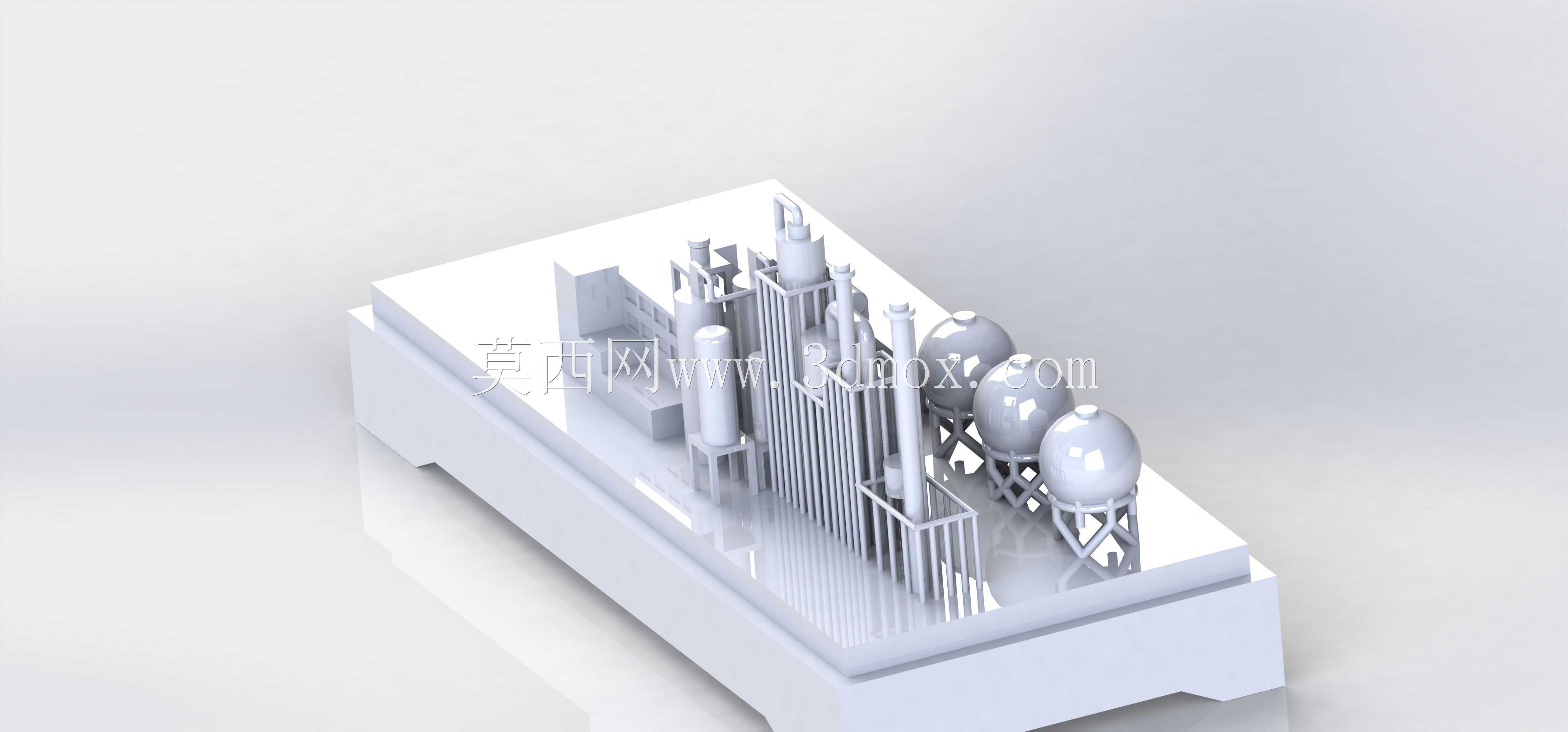

　　这套微缩场景还原了石化工业区核心生产单元的整体布局，在做实体打印前的建模阶段，首先要梳理清楚石化厂区常规的工艺排布逻辑——从原料预处理的塔器单元，到中间反应的立式容器组，再到成品暂存的球形储罐区，所有设备的相对位置要符合实际石化厂区的安全间距要求，不能为了视觉紧凑随意压缩设备间的防火防爆距离，哪怕是微缩模型，比例换算后的边界尺寸也要贴合真实厂区的规划规范。

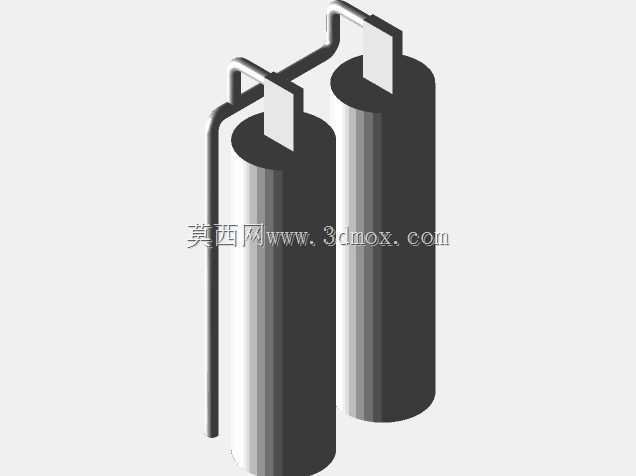

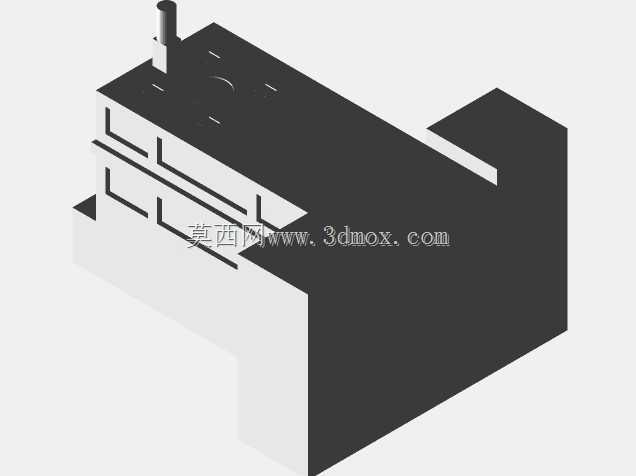

　　建模过程中最先确定的是整体基座的安装边界，基座作为整个场景的承载平台，边缘预留了足够的围堰结构，对应真实厂区的防火堤设计，所有落地设备的支腿、支撑框架都要和基座表面做贴合约束，避免打印完成后出现设备悬空、安装错位的问题。塔器单元的建模重点在外部附属结构，包括每层的操作平台、直爬梯、顶部的放空管接口，这些细节不需要完全复刻工业级的加工精度，但要保证结构比例协调，能直观区分精馏塔、吸收塔等不同塔型的外形特征，塔体的长径比参考了常规炼化装置的实际参数，避免出现塔体过粗或过细的视觉失真。

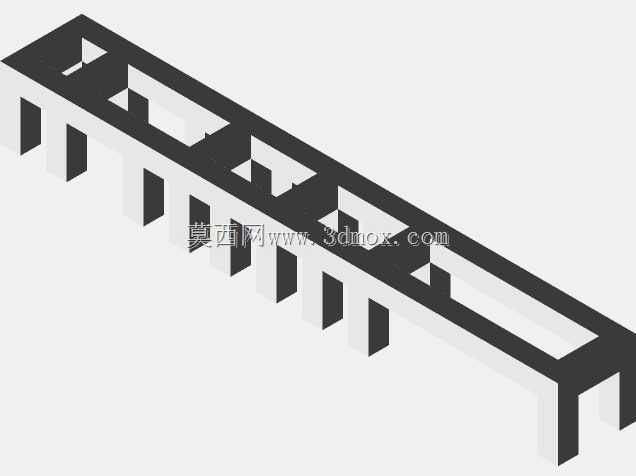

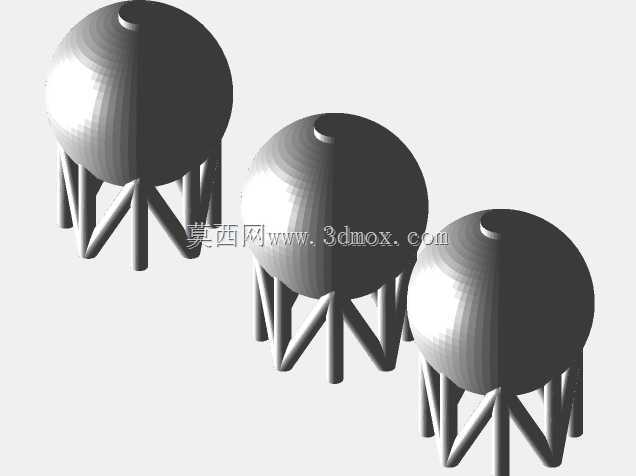

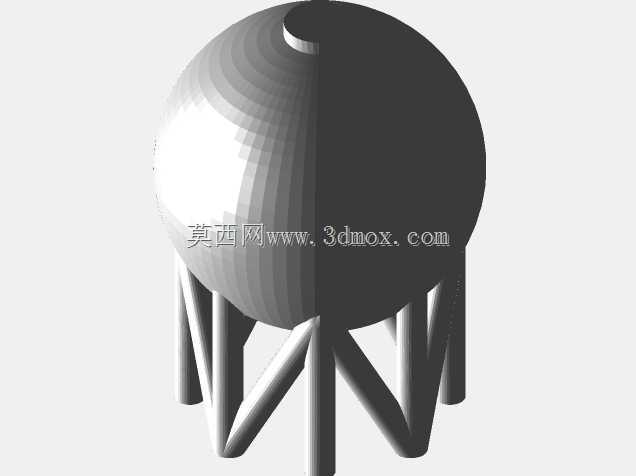

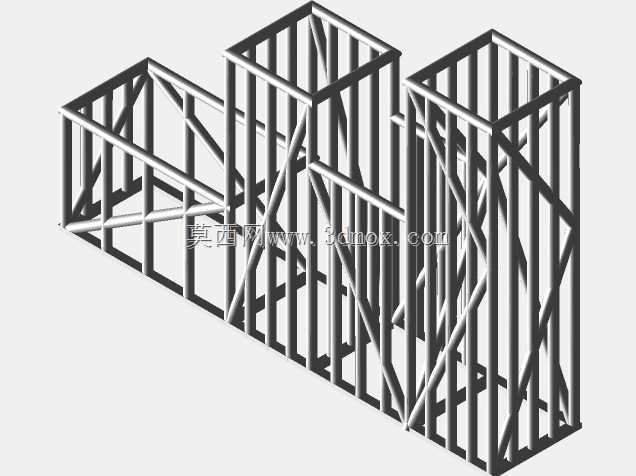

　　中间的管廊框架是连接各生产单元的核心结构，建模时要注意管架的层间距，每层排布的工艺管道要对应不同的物料流向，管道的支撑点均匀分布在管架横梁上，避免出现管道无支撑悬空的结构错误，管道上的阀门、法兰节点做简化处理，只保留外形特征，不需要还原内部密封结构，兼顾打印的可行性和视觉辨识度。球形储罐区的支撑结构采用了常规的柱式支撑，每个球罐的支腿数量、支撑角度都和真实球罐一致，球罐之间的连接平台、安全爬梯也做了等比例微缩，球罐的液位计、安全阀接口做了凸起特征处理，打印后能清晰识别这些附属部件的位置。

　　整个模型的设计充分考虑了3D打印的工艺特性，所有悬空结构都添加了最小角度的自支撑设计，减少后期打印支撑的拆除工作量，设备之间的最小间隙控制在打印喷嘴直径的2倍以上，避免打印过程中出现设备粘连、细节丢失的问题。从应用场景来看，这类微缩模型可用于石化厂区的规划展示、工艺教学演示，也可作为厂区沙盘的局部单元使用，建模时所有设备的模块化拆分设计，也方便后续替换不同工艺路线的设备单元，适配不同厂区的布局展示需求。

　　在外形尺寸的把控上，整体场景的长宽比例参考了常规中型石化装置区的占地比例，基座的高度做了适当加厚，保证整个模型摆放时的稳定性，不会因为上部设备重量分布不均出现倾倒问题。每个设备的安装定位都在基座表面做了对应的定位凹痕，打印完成后组装时可以快速对齐位置，不需要额外做定位标记。对于外露的管道接口，都做了平口处理，避免打印后出现尖锐的边角，也方便后续如果需要扩展外接展示管线时的拼接操作。

　　实际建模过程中还特意调整了各设备的视觉权重，核心的反应装置、 tall塔器放在场景的视觉中心位置，辅助的公用工程设备排布在场景边缘，既符合真实厂区的功能分区逻辑，也能让整个模型的视觉重心更稳定，不会出现局部过于拥挤或空旷的问题。所有设备的外表面都做了微倒角处理，避免3D打印时出现层纹过于明显的问题，也能提升模型整体的质感，不需要额外做过多的后处理打磨就能达到较好的展示效果。
