电源变压器用L型安装固定支架结构

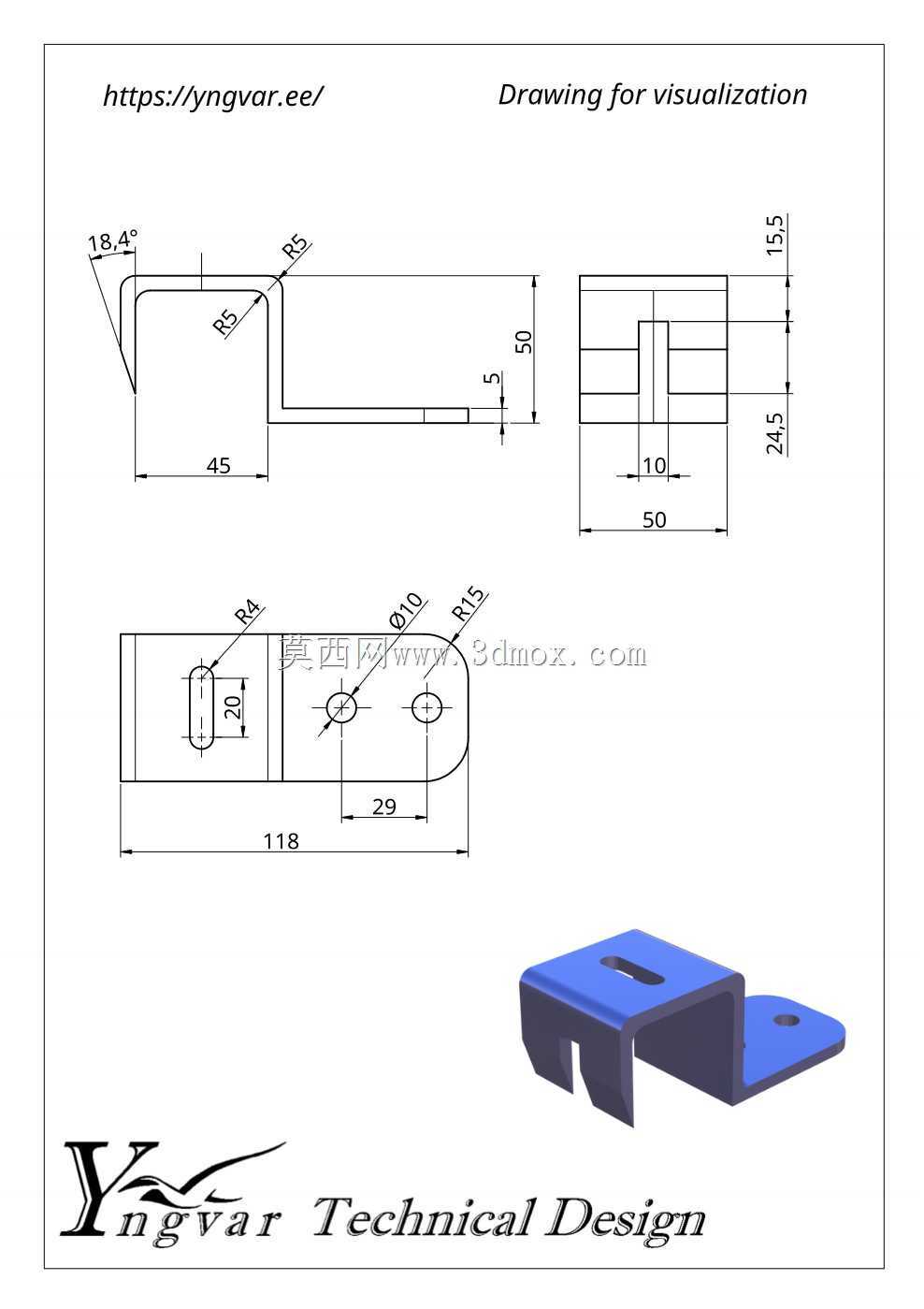

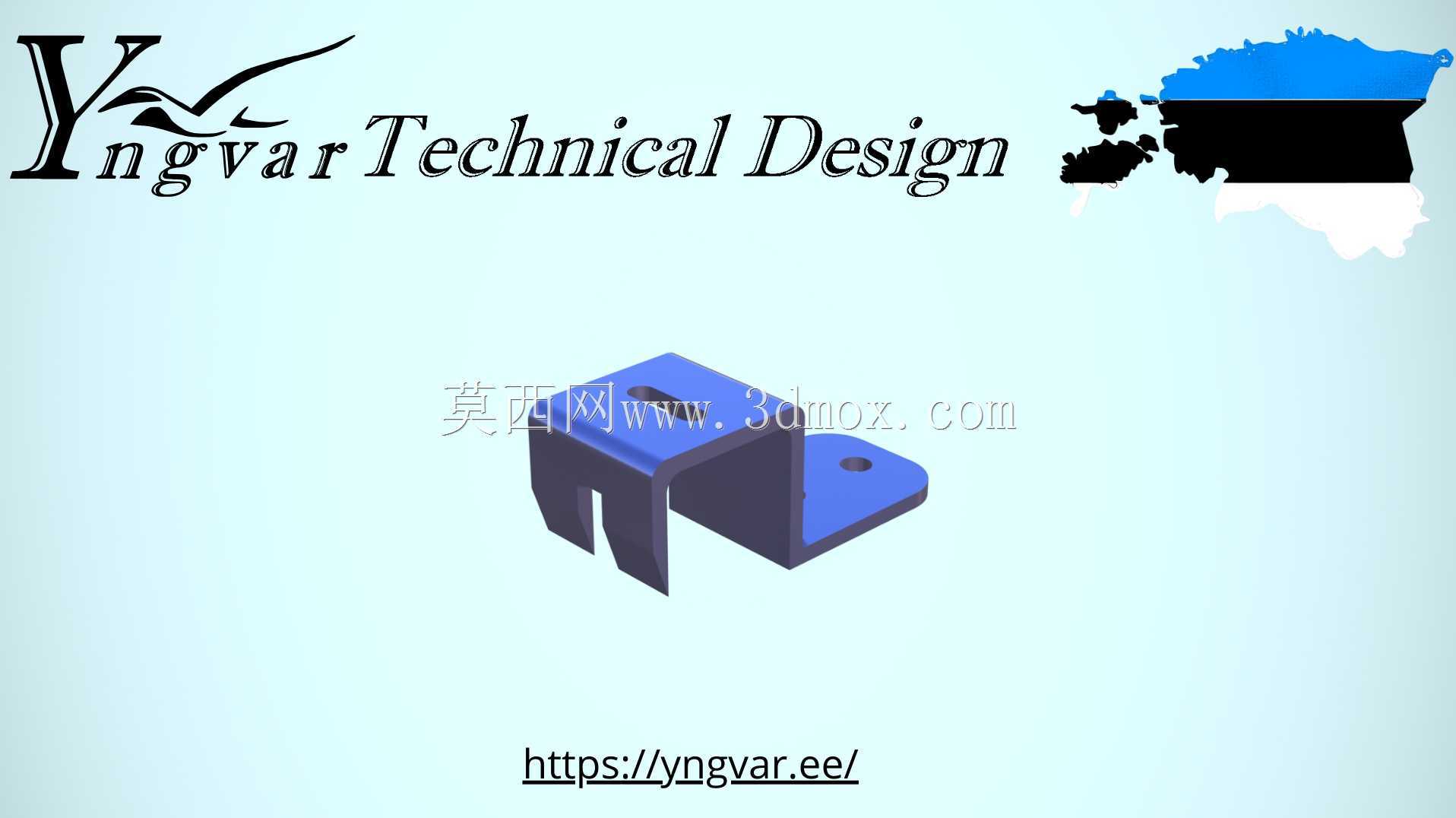

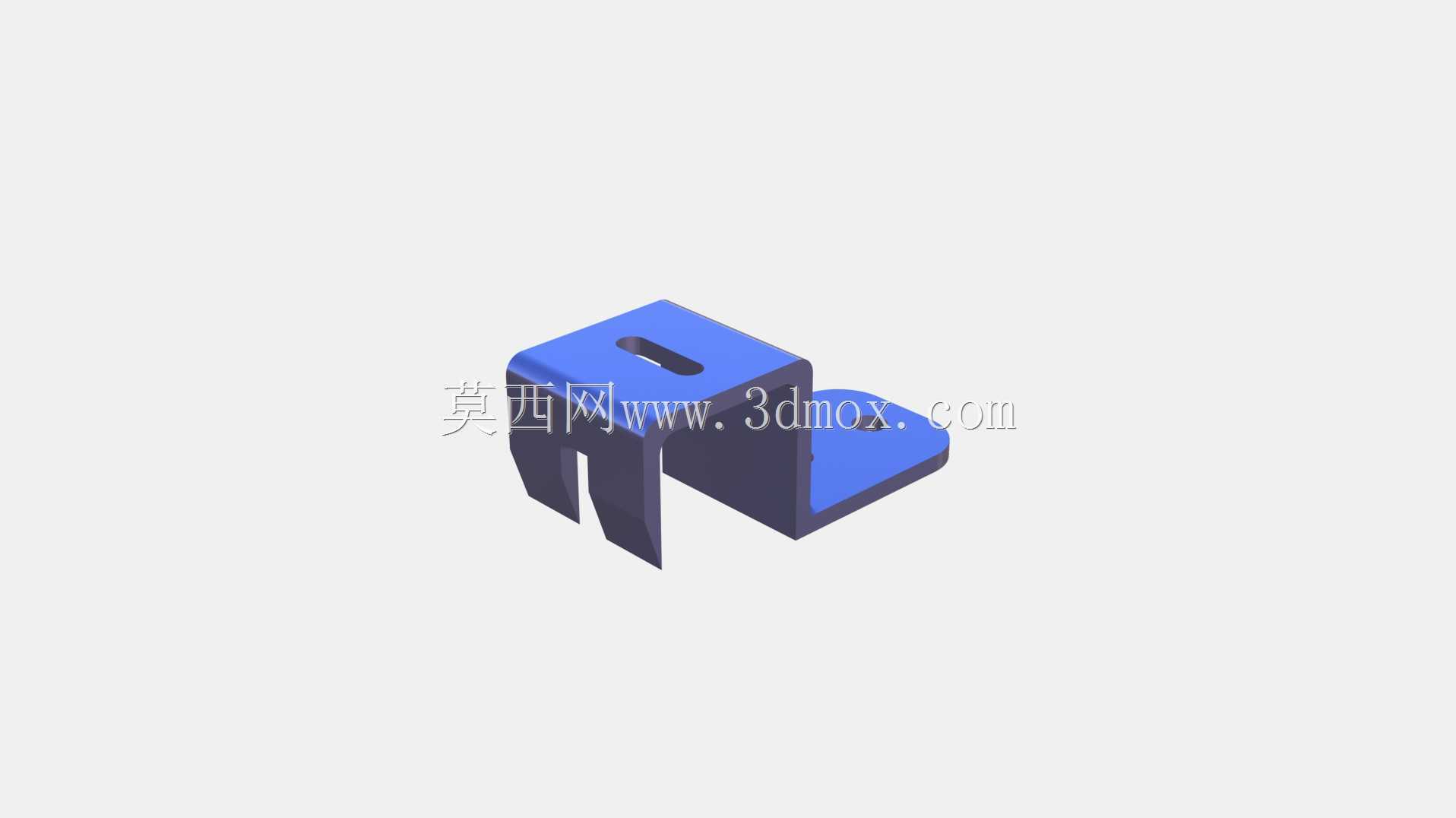

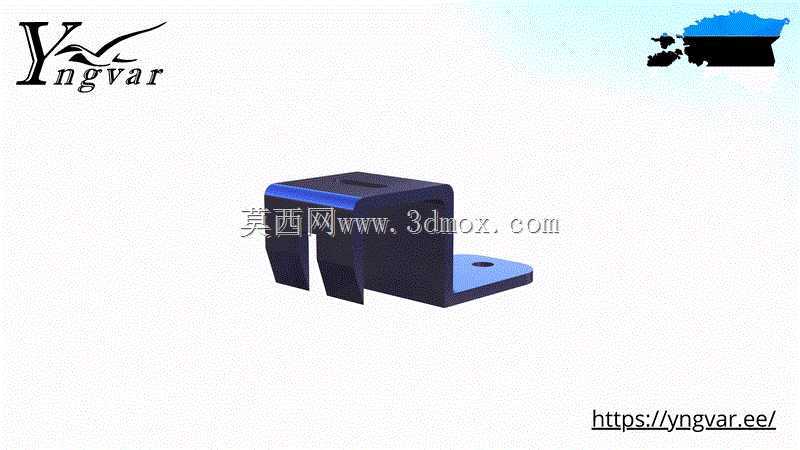

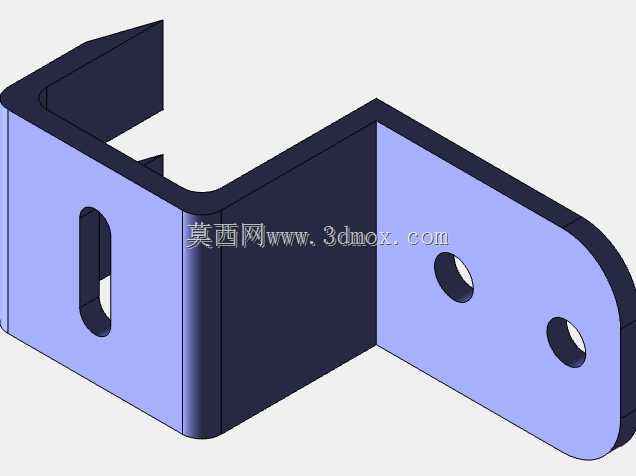

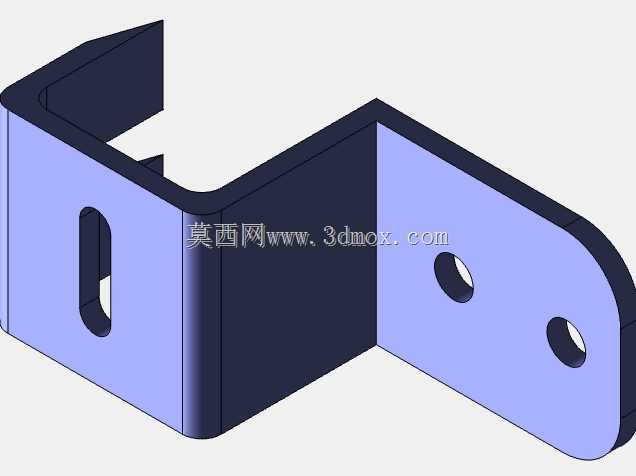

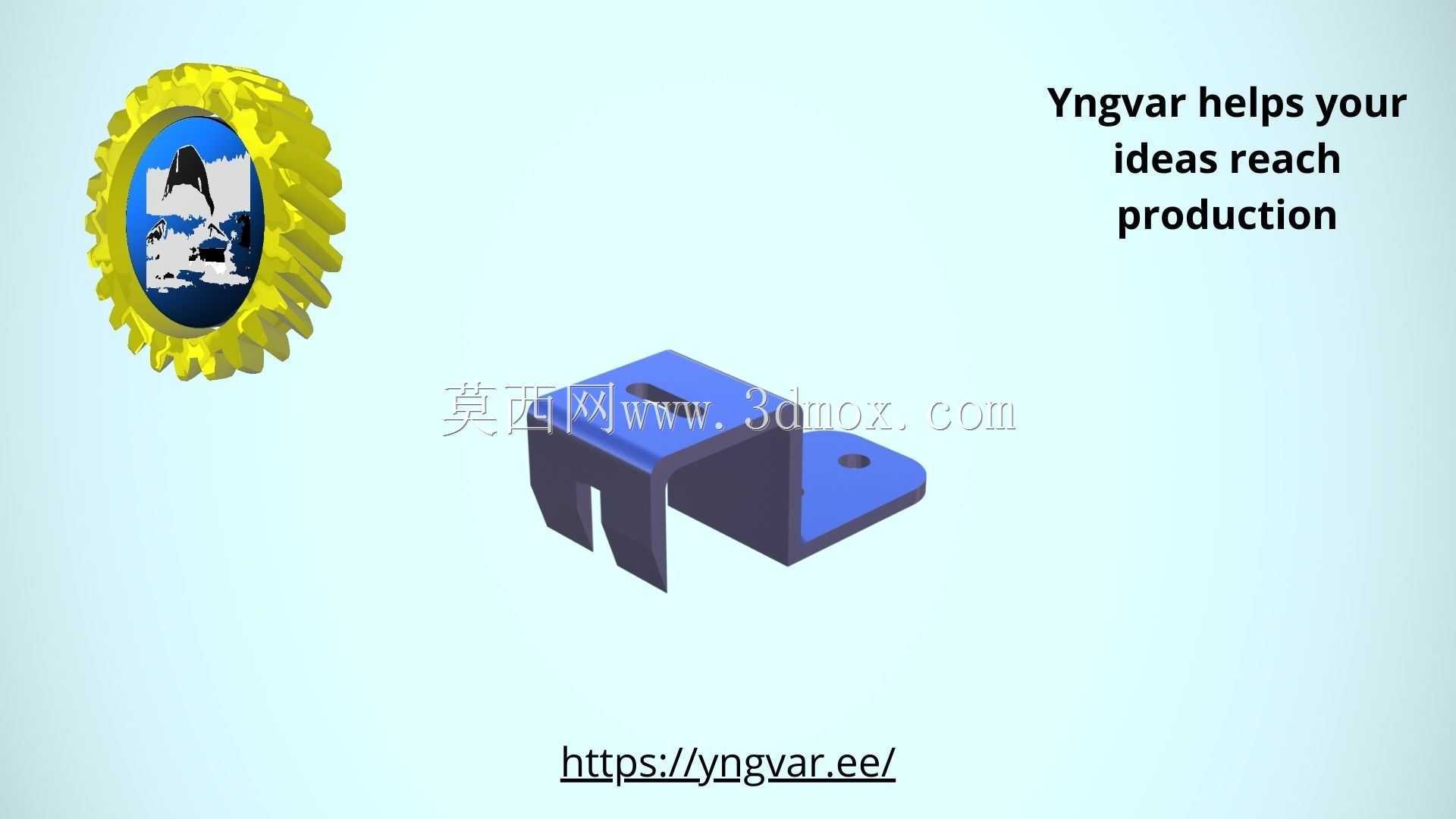

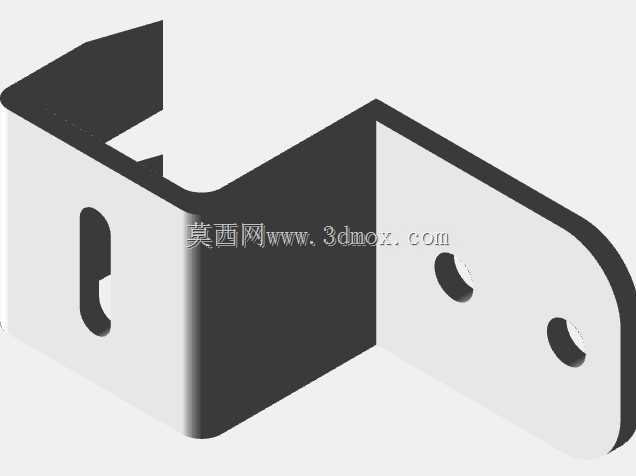

　　从结构设计逻辑来看，支架整体采用弯折成型的L型构型，竖直段的U型开口槽刚好匹配常见EI型、CD型小功率变压器的铁芯轮廓尺寸，安装时铁芯可以直接卡入槽位，配合绝缘垫片、环氧胶粘接或者侧面点铆的方式完成与支架的固定，不需要额外设计复杂的抱紧结构，能有效缩减装配工序，降低批量生产时的人工装配成本。水平延伸的安装耳片上预留了标准的圆形安装过孔，孔位尺寸适配M3、M4规格的十字盘头螺丝或者自攻螺丝，安装时可以直接穿过孔位与设备基体上的预制螺柱、螺丝孔锁紧，耳片的延伸长度经过核算，既保证支架与安装面有足够的接触面积避免锁紧时应力集中导致支架变形，又不会过多占用设备内部的排布空间，给周边的整流桥、滤波电容等电源配套元器件留出足够的安全电气间隙。这款L型安装固定支架，是小功率电源变压器配套安装场景下的专用结构件，日常在桌面式小型工控电源、低压控制回路供电模块、消费类电子内置电源单元中应用广泛，核心作用是为绕制完成的变压器铁芯与绕组组件提供稳定的安装承载，同时通过自带的安装耳片将整个变压器模块固定在设备壳体、PCB安装板或者设备内部的安装梁上，避免设备运输、运行过程中变压器出现移位、绕组引线拉扯松脱的问题。

　　在实际选型适配过程中，需要重点关注支架的几个关键尺寸边界：首先是竖直段的内槽宽度，必须与所配变压器铁芯的叠厚尺寸匹配，单边预留0.1-0.2mm的装配间隙，既方便铁芯顺利装入，又不会因为间隙过大导致变压器工作时出现振动异响；其次是竖直段的高度，要略低于变压器绕组的顶端高度，避免支架突出绕组部分触碰周边元器件或者设备外壳造成绝缘距离不足；水平安装耳片的孔位中心到竖直段弯折处的距离，要匹配设备安装位的孔距公差，避免出现安装孔错位无法锁紧的问题。

　　支架的壁厚选择也结合了实际承载需求，针对10W以下的小功率变压器，采用0.8mm厚度的冷轧钢板冲压弯折即可满足强度要求，10W-50W功率段的变压器则适配1.2mm厚度的板材，表面做黑色电泳或者喷塑处理，既提升防锈能力，又能起到一定的绝缘屏蔽作用，减少变压器漏磁对周边敏感电路的干扰。从装配工艺角度考虑，支架的弯折处做了R0.5的圆角过渡，避免尖锐的弯折棱边割伤变压器外层的绝缘胶带或者安装人员的手指，安装孔的边缘做了去毛刺处理，防止螺丝锁紧时毛刺掉落造成电路短路隐患。

　　在实际的三维建模过程中，这类支架不需要做过于复杂的曲面结构，重点是要精准还原弯折角度、槽位尺寸、安装孔位的位置公差，同时要预留出板材弯折时的回弹量，确保冲压生产出来的成品尺寸与设计值一致，装配时不需要额外做锉修调整。很多刚接触电源结构设计的工程师容易忽略这类小支架的细节设计，要么把槽位尺寸留的过紧导致铁芯装不进去，要么把安装耳片做的过短导致锁紧时支架变形，甚至忘记做表面处理导致支架在潮湿环境下生锈，影响整个电源模块的使用寿命，实际上这类看似简单的结构件，恰恰是决定电源模块长期运行可靠性的关键部件之一，需要结合实际的变压器尺寸、安装空间、工况环境做针对性的尺寸调整，不能直接套用通用支架的模型参数。
