电源变压器配套安装固定基座结构

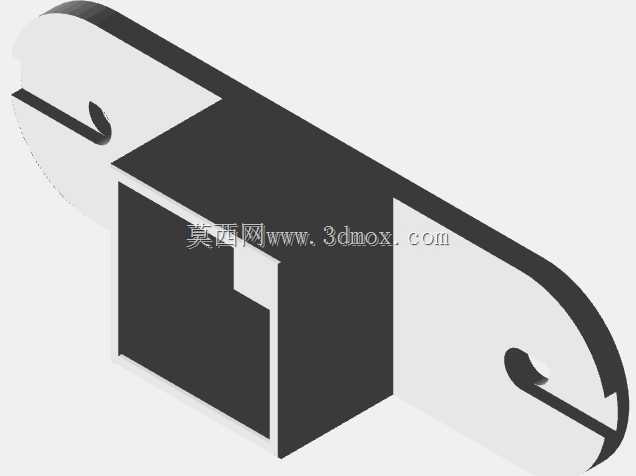

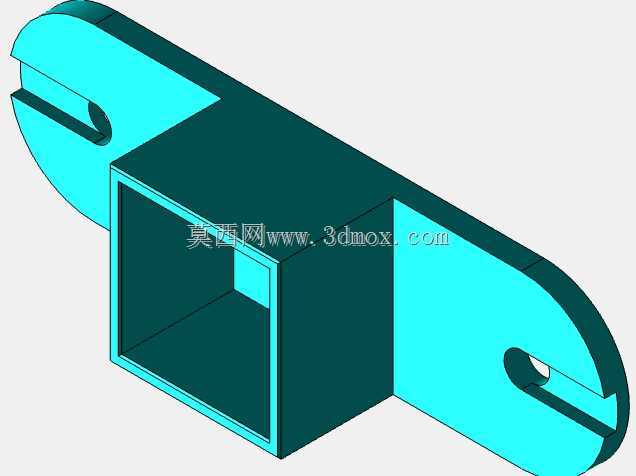

　　主体的方形围边结构刚好可以卡入常见的EI型、小型环形变压器的底部定位凸台，围边高度控制在15mm，既可以限制变压器在水平方向的窜动，又不会遮挡变压器侧面的接线端子，方便现场接线时的操作，不需要额外抬高接线工位的视线角度。基座一侧延伸出的带长圆孔的安装耳，是整个结构里最贴合现场安装需求的部分：长圆孔的长度预留了3mm的安装调节余量，就算安装底板上的固定孔位存在1-2mm的加工偏差，也不需要重新扩孔，直接调整基座位置就能完成固定，这一点在老旧设备的变压器替换改造场景里实用性极强，毕竟老旧设备的安装底板很多都是现场手工钻孔，孔位偏差是常有的事。在低压配电、小型工控设备的电源回路搭建场景里，小型电源变压器的安装固定一直是容易被忽略却直接影响设备长期运行稳定性的细节——不少现场调试时出现的变压器接线端子松脱、绕组振动异响，追根溯源都是安装基座的结构匹配度不足，没有给变压器本体提供足够的支撑限位，同时预留的走线、操作空间不合理导致的。这次的固定基座结构，就是针对小功率插板式、导轨安装式电源变压器的配套安装需求设计的，整体采用一体化弯折成型的结构思路，没有多余的拼接零件，从根源上减少装配环节的公差累积。

　　安装耳的厚度和主体围边保持一致，都是2mm，采用常见的冷轧钢板冲压成型的话，折弯处的R角控制在0.5mm，既不会因为折弯R角过大导致变压器底部贴合不紧密，也不会因为R角过小出现折弯处应力集中、长期受振动出现开裂的问题。基座底部和安装面接触的位置做了0.2mm的下沉台阶，就算安装底板表面存在轻微的不平整，也能保证围边的四个角都能和安装面贴合，不会出现基座翘边导致变压器安装倾斜的问题。在设计的时候特意考虑了和3D打印快速成型的适配性，整个结构没有小于1mm的薄壁特征，也没有需要额外添加支撑的悬空结构，不管是做小批量的钣金冲压加工，还是现场用FDM3D打印做单件的应急替换件，都能直接出图加工，不需要额外做结构修改。

　　从安装边界来看，整个基座的横向总长度控制在62mm，纵向宽度38mm，安装耳的中心距到主体围边的外侧距离是12mm，就算在排布密集的电气安装板上，也不会和旁边的断路器、接线端子排产生位置干涉，围边内部的方形空腔尺寸是28mm*28mm，刚好适配市面上常见的20W-50W容量的小型电源变压器的底部尺寸，不需要额外加垫橡胶减震垫就能实现紧配，如果是用于振动较大的设备上，只需要在围边内壁贴一层1mm厚的绝缘橡胶垫，就能进一步吸收变压器运行时产生的工频振动，避免振动传递到安装板上产生共振异响。

　　另外，基座的围边顶部做了0.3mm的倒角，在安装变压器的时候不会刮伤变压器外层的绝缘漆包线，也不会划伤安装人员的手指，这个细节虽然小，但在批量装配的时候能有效减少装配环节的绝缘损伤隐患。整个结构没有设计多余的走线槽或者固定卡扣，就是为了适配不同厂家、不同出线方向的变压器，不管是侧面出线还是底部出线的变压器，都能使用这个基座固定，不会因为结构干涉导致无法安装。在实际的设备装配场景里，这种通用型的固定基座可以减少车间的零件种类，不需要针对不同型号的变压器单独开模做固定件，有效降低生产环节的物料管理成本，就算是后期设备维护需要更换变压器，也不需要重新加工安装件，直接替换变压器本体即可，大幅缩短现场维护的停机时间。
