带双侧凸耳安装位的绿色机械连接座结构

　　该零件属于小型机械系统中的定位连接类结构件，在轻工自动化输送线、小型桌面加工设备的工位定位模块、3D打印设备的运动副转接部位均有广泛适配场景，核心作用是实现不同功能组件之间的刚性衔接，同时为相邻运动部件提供稳定的支撑基准，避免设备运行过程中因连接刚度不足产生的振动偏移问题。从结构设计逻辑来看，主体采用中心带沉孔的圆盘式基座作为核心承载区，沉孔深度经过公差匹配设计，可直接适配对应规格的圆柱定位销或者短轴类零件的插入装配，沉孔内壁预留的粗糙度要求能够保证装配后配合面的贴合度，减少长期往复载荷下的磨损量。

　　基座两侧延伸出的凸耳结构并非对称等长设计，左侧凸耳为带通孔的圆柱凸台，通孔轴线与主体沉孔轴线保持平行，可穿入固定螺栓实现与下方安装基板的锁附，圆柱凸台的高度经过尺寸校核，既能够保证螺栓拧入后螺纹啮合长度满足防松要求，又不会因为凸台过高导致整体安装重心上抬，影响结构稳定性。右侧凸耳为扁平式带孔耳座，孔位轴线与左侧凸台孔位保持共面，主要用于连接相邻的连杆类传动零件，耳座的厚度经过受力仿真校核，在承受额定侧向拉力时不会出现塑性变形，耳座与主体圆盘的衔接位置做了圆弧过渡处理，能够有效分散应力集中点，避免设备频繁启停过程中衔接位置出现疲劳断裂问题。

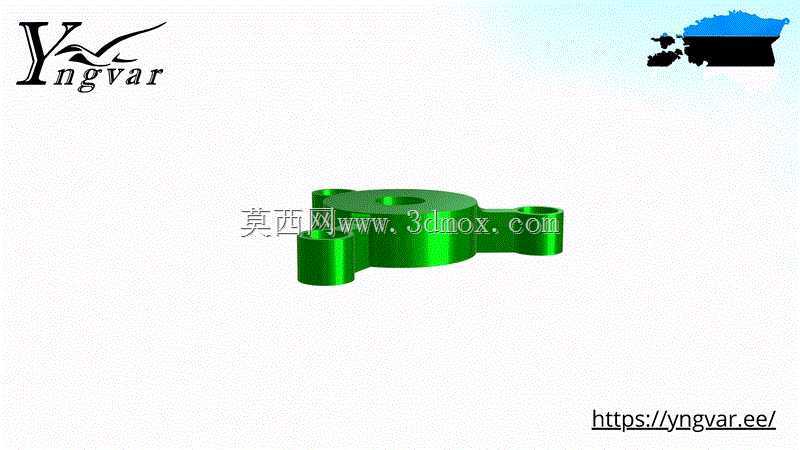

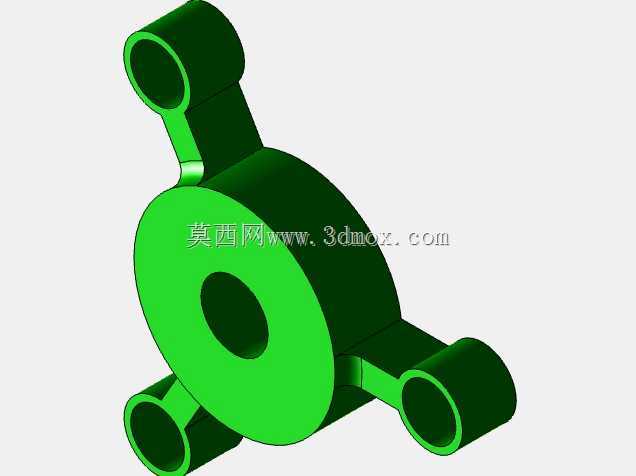

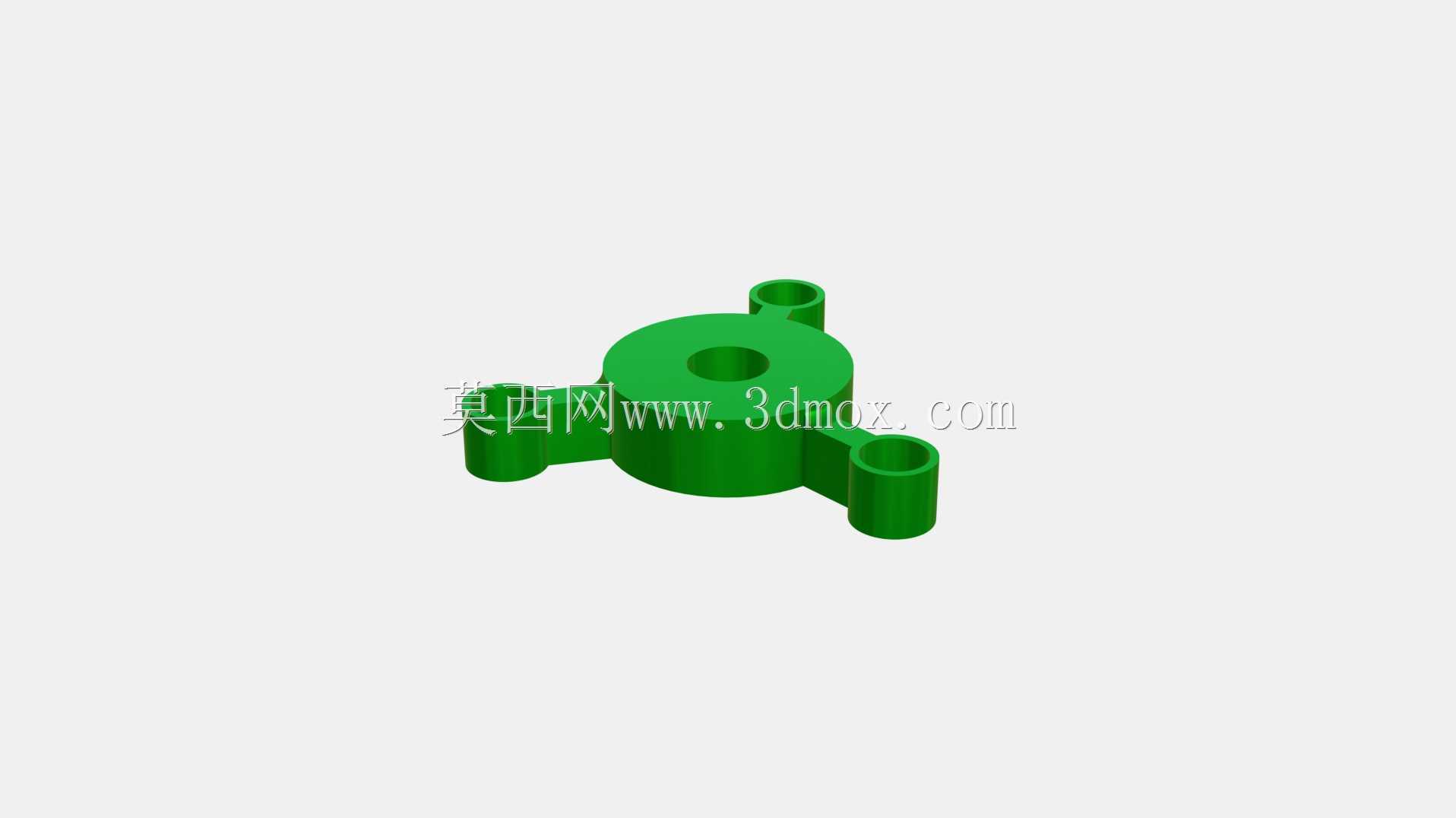

　　零件整体采用铝合金阳极氧化的表面处理方案，也就是图中呈现的绿色外观，这种处理方式既能够提升零件表面的耐腐蚀性能，适配车间多油污、多粉尘的作业环境，又能够降低表面摩擦系数，减少与相邻配合零件接触时的磨损速率。在安装边界设计上，零件底部为全平面结构，可直接贴合在粗糙度Ra1.6以下的安装基板表面，不需要额外加装调整垫片，三个安装孔位的位置度公差控制在0.02mm以内，能够保证装配后相邻运动部件的同轴度要求，整体安装占用的平面尺寸不超过60mm*40mm，垂直方向的安装高度不超过20mm，非常适合在安装空间紧凑的小型设备内部使用。

　　从功能特性来看，该零件同时承担了定位支撑、连接锁附、传动转接三个核心作用，替代了传统结构中需要多个零件拼接才能实现的功能，有效减少了设备的装配零件数量，降低了装配环节的累计误差。设计过程中针对零件的壁厚做了均匀化处理，所有位置的壁厚差控制在1mm以内，不管是采用CNC机加工方式生产，还是采用金属3D打印方式快速打样，都能够有效避免加工过程中因为壁厚不均导致的变形问题。零件的所有棱边位置都做了0.5mm的倒角处理，既能够去除加工过程中产生的毛刺，避免装配过程中划伤操作人员，又能够减少零件在搬运、装配过程中因为磕碰导致的棱边缺损问题。在实际选型适配过程中，需要注意该零件的额定承载载荷不超过500N，侧向冲击力不超过150N，适配的工作环境温度范围在-20℃到120℃之间，超出该参数范围的工况下需要更换更高强度的材料或者调整结构尺寸。
