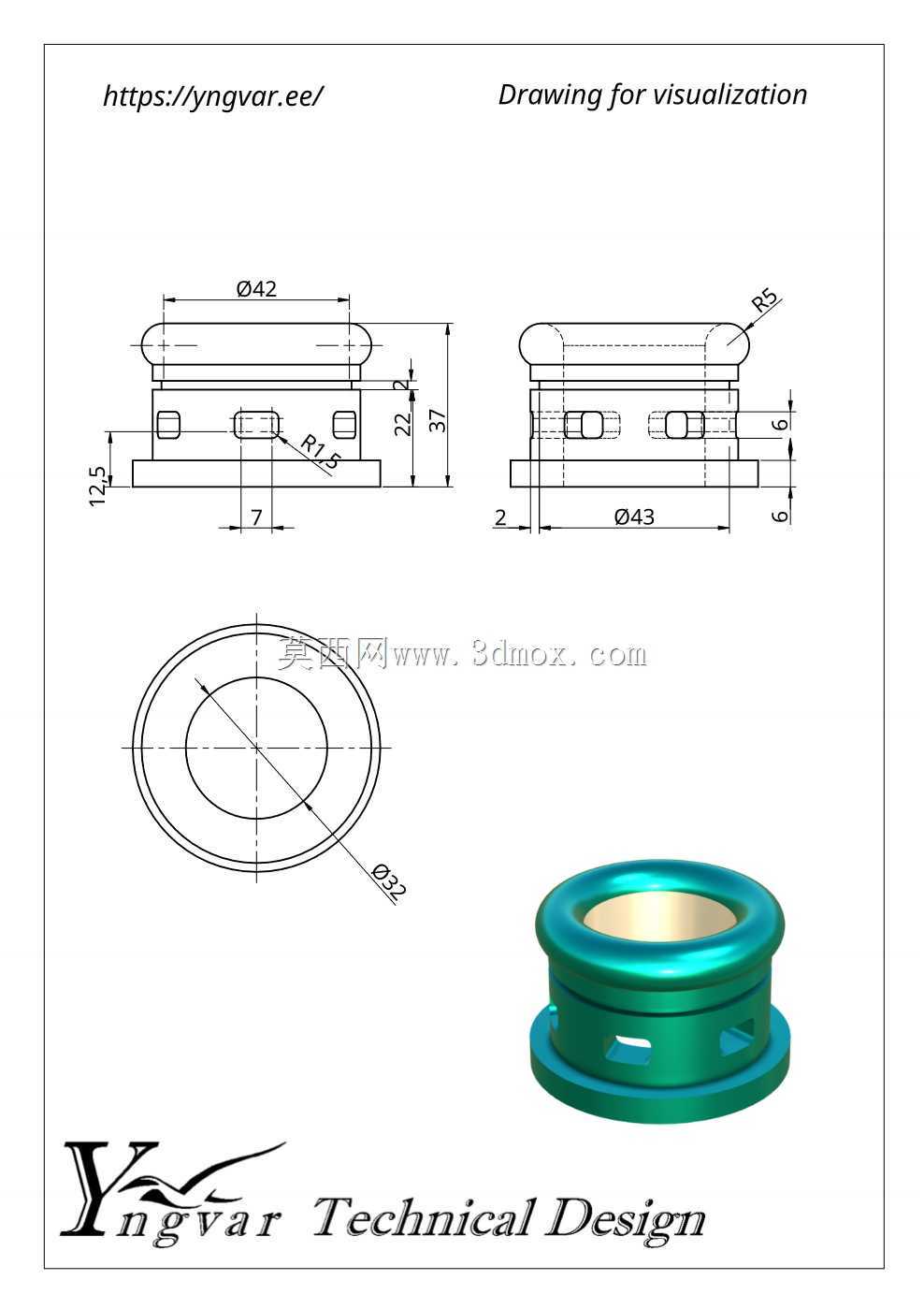

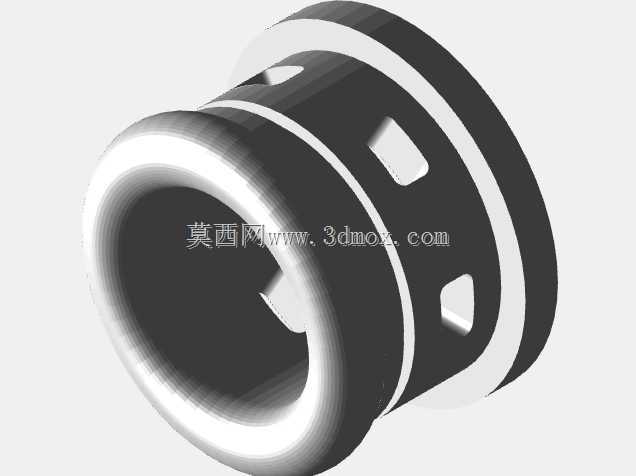

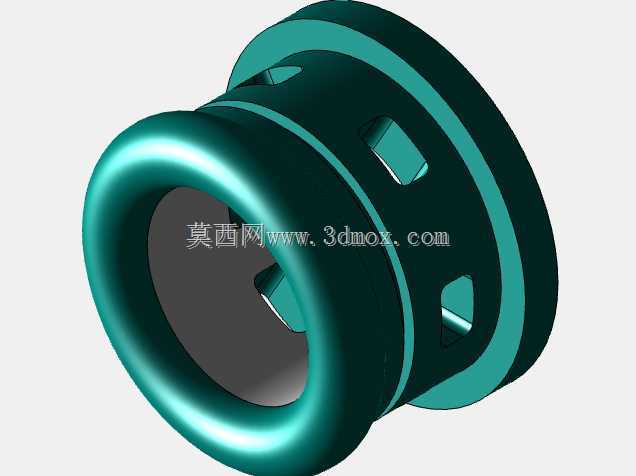

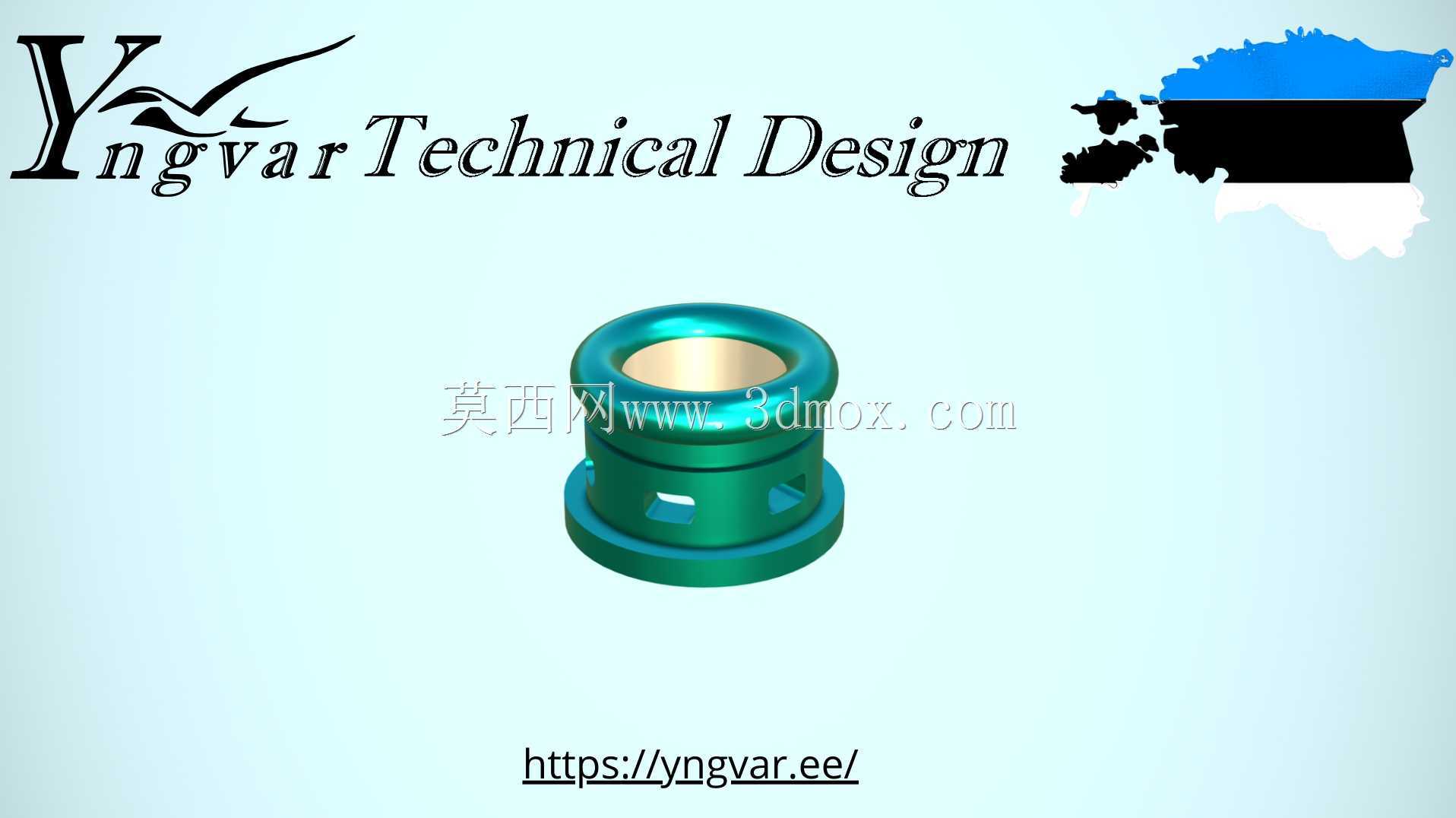

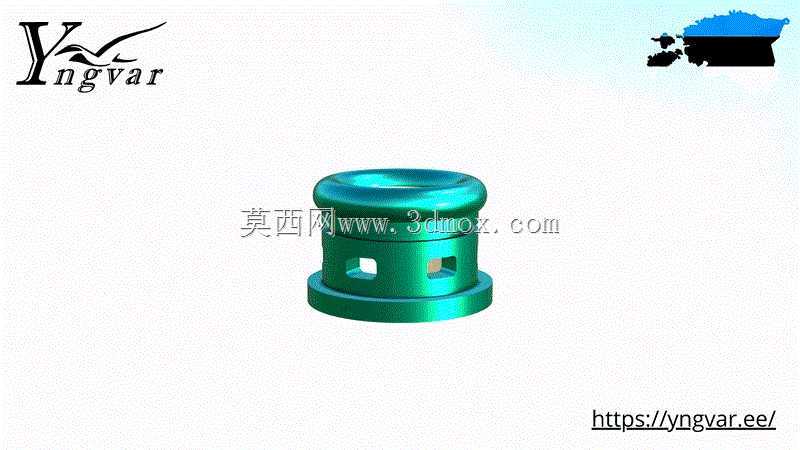

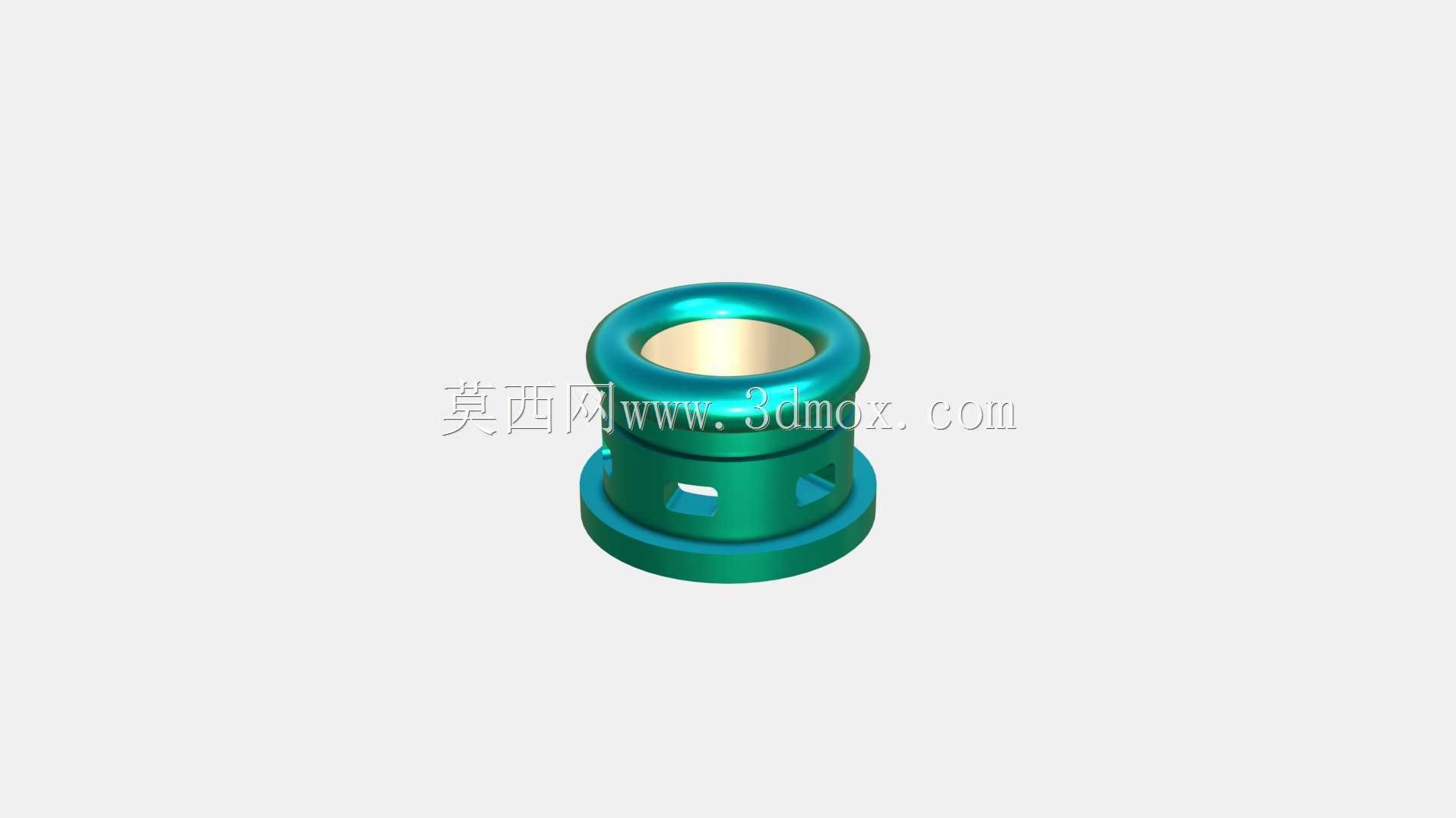

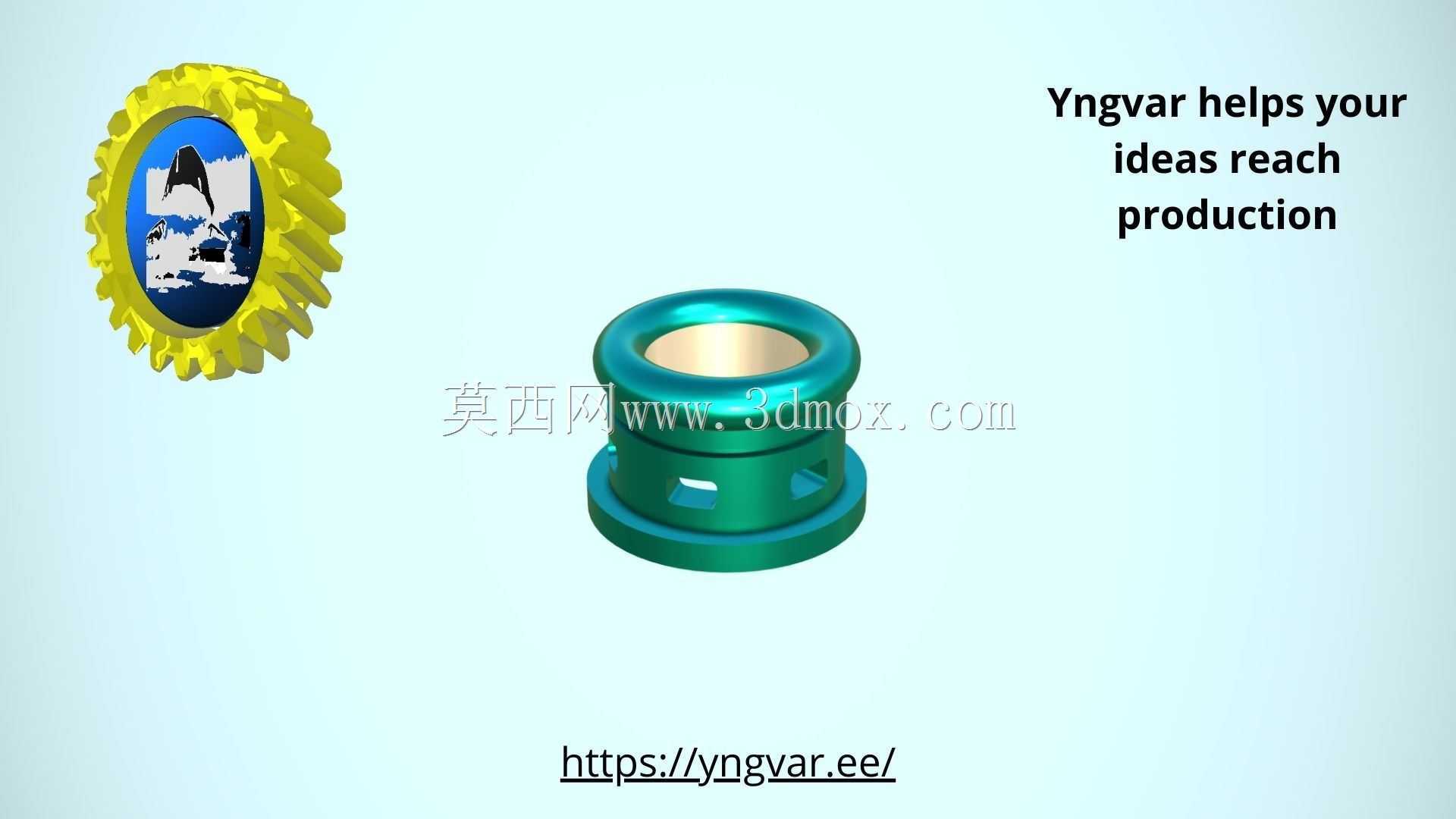

带侧孔双层法兰式中空连接基座结构

　　在流体管路接驳、小型气动执行机构配套、低压电气组件的穿线固定场景中，这类带侧孔的双层法兰中空基座是十分常见的连接构件，日常选型时经常会遇到标准件无法适配安装空间、侧部走线或旁通接口位置不匹配的问题，这时候就需要针对具体安装边界做定制化的结构设计。

　　从实际功能来看，这个构件的核心作用是实现上下两个装配面的刚性连接，同时保留中心的中空通道供介质、线缆或者传动轴穿过，侧壁开设的方形通孔主要用于旁通支路的接驳、内部组件的观察或者锁紧销的穿入固定，上下两层法兰盘上预留的安装孔位可以直接通过螺栓完成与相邻构件的锁紧，不需要额外设计转接支架，能有效压缩装配后的整体轴向尺寸。

　　设计这类构件的时候，首先要确认的是中心通孔的通径，必须保证穿过的线缆、管路或者轴件有足够的活动间隙，不能出现运行过程中摩擦内壁的情况，通常会根据穿过件的最大外径预留0.5-2mm的配合间隙，如果是走流体介质的场景还要考虑介质流速对通径的要求，避免通径过小造成压损过大。上下法兰的外径尺寸需要匹配相邻对接件的安装孔位分布，法兰厚度要根据实际承受的锁紧力、工作载荷做强度校核，避免螺栓锁紧后法兰出现翘曲变形，影响密封效果或者连接刚性。

　　侧壁的方形开孔位置不能随意设置，首先要避开法兰上的螺栓安装孔位，防止孔位之间的壁厚过薄造成应力集中，长期受载后出现开裂；其次开孔的高度要对应内部需要操作或者接驳的位置，比如如果是穿锁紧销的孔，要保证销子穿入后能准确卡入中心穿过件的定位槽内，如果是观察孔则要对准内部需要监测的部件位置，开孔的边缘要做倒钝处理，避免划伤穿过的线缆或者操作人员。

　　考虑到这类小尺寸复杂结构件的加工成本，如果采用传统切削加工的方式，侧壁的方形孔需要从外部铣削或者采用电火花加工，加工周期长且成本较高，采用增材制造的方式生产时，可以直接一体成型整个结构，不需要额外的装夹工序，尤其适合小批量定制或者样机试制阶段的快速迭代。设计时要注意增材制造的工艺约束，比如上下法兰的端面如果作为安装基准面，要保证平面度满足装配要求，打印时可以适当增加基座的摆放角度，减少支撑结构的使用，降低后处理的工作量。

　　安装边界方面，这类基座的轴向总高度要匹配安装空间的轴向间隙，不能出现装配后上下构件无法贴合的情况，法兰外圆的最大直径要预留足够的扳手操作空间，方便装配时拧紧螺栓，侧壁开孔的朝向要在安装时对准旁通部件的接口方向，避免装配后需要额外调整管路或者线缆的走向。如果用于有密封要求的场景，法兰端面需要预留密封槽的安装位置，根据密封压力选择O型圈或者平垫片的密封形式，密封槽的尺寸要符合对应密封件的标准要求，保证压缩量在合理范围内，避免出现泄漏。

　　在材料选择上，如果是用于普通的机械连接场景，采用常规的工程塑料或者铝合金材料就可以满足强度要求，重量也更轻；如果是用于有一定压力的流体管路或者有耐腐蚀要求的场景，则需要选择不锈钢或者特种工程塑料材料，设计时要根据材料的强度参数调整壁厚，避免受载后出现变形。日常维护时，只需要定期检查法兰连接螺栓的锁紧力，查看侧壁开孔位置是否有裂纹或者变形，中心通道是否有杂物堵塞即可，这类结构没有活动部件，整体可靠性较高，只要安装时保证锁紧力矩均匀，基本不会出现故障。
