带菱形滚花纹理的圆柱旋钮结构设计

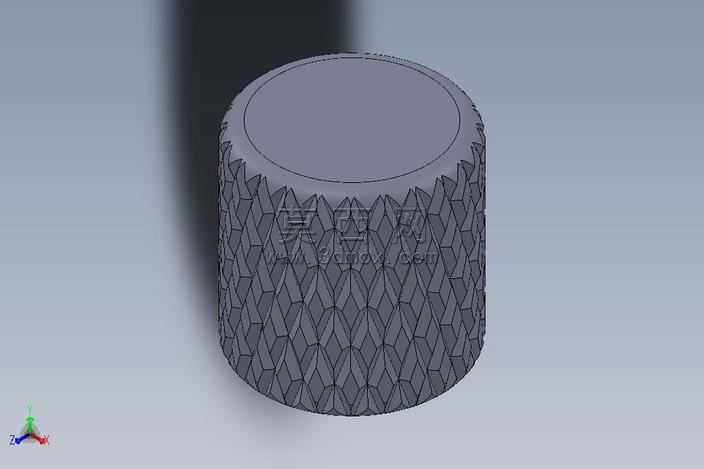

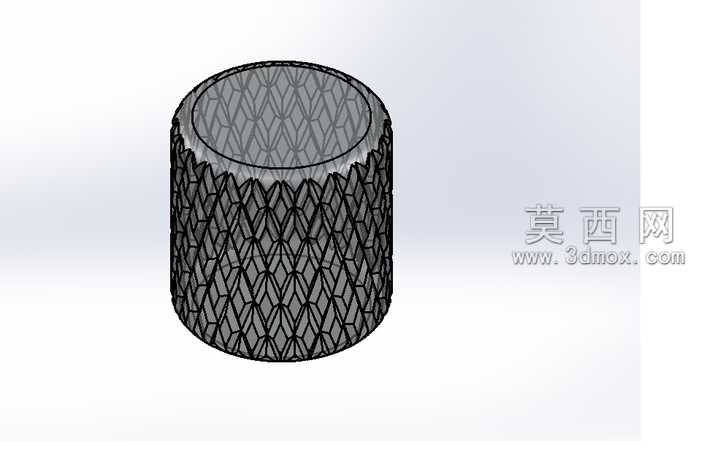

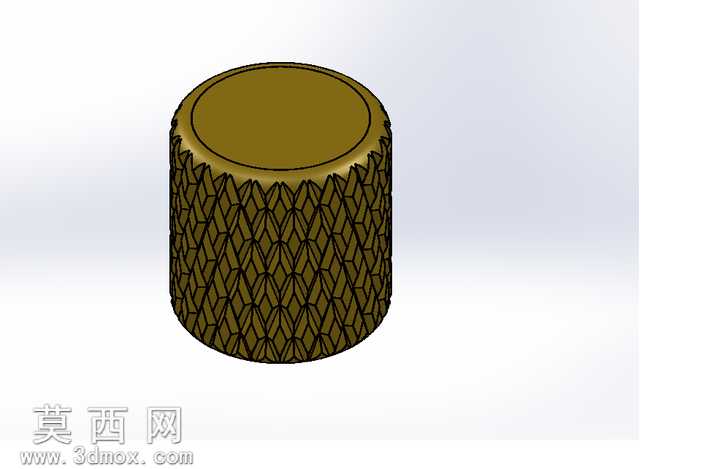

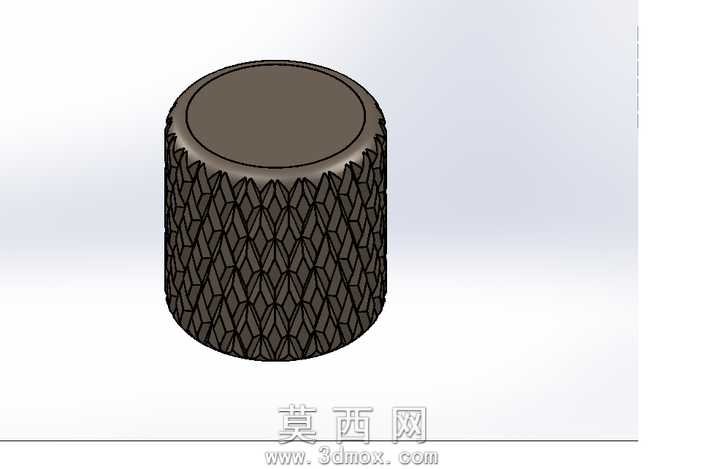

本作品为带菱形滚花纹理的圆柱类零件三维建模设计，核心用于展示机械组件上常见的滚花结构实现效果，整体建模过程围绕规整圆柱基体与表面防滑纹理的结合展开。建模初期首先确定圆柱主体的尺寸比例，以标准旋钮类零件的径高比为参考，绘制上下等径的圆柱基体，保证顶面与底面的平面度，边缘做微小的圆角过渡处理，避免尖锐棱角带来的视觉生硬感，同时符合实际五金零件的加工工艺特征。表面滚花纹理是本次建模的核心部分，采用菱形交错的网纹滚花样式，首先构建单个菱形纹理单元，确定纹理的凸起高度、菱形边长与倾斜角度，保证纹理排布均匀规整，之后通过圆周阵列的方式将单个纹理单元沿圆柱外表面均匀排布，阵列过程中严格控制阵列数量与角度增量，避免纹理出现错位、重叠或间隙不均的问题，最终形成覆盖整个圆柱侧面的连续菱形滚花面，还原真实滚花零件的防滑触感视觉效果。材质与渲染阶段，为模型赋予哑光深灰色金属材质，模拟钢制五金零件的表面质感，调整材质的粗糙度参数，让滚花凸起部分与圆柱基体的光影表现形成自然区分，凸起的纹理边缘在光照下呈现细微的高光，凹陷部分则保留自然的阴影，增强纹理的立体感。场景搭建采用简洁的浅灰色渐变背景，搭配柔和的多角度布光，主光源从斜上方照射，突出顶面的平整质感与侧面滚花的层次，辅助光源补充暗部细节，避免纹理凹陷处死黑，同时在模型底部添加柔和的投影，让模型与背景自然融合，清晰展现零件的整体形态与结构细节。设计思路上，本模型以简洁直观的方式呈现滚花结构的建模逻辑，没有添加多余的复杂结构，重点突出表面纹理的构建方法，适合作为机械零件表面纹理建模的参考案例，帮助学习者理解阵列、曲面贴合等建模操作在规则纹理类零件设计中的应用，还原实际加工中滚花工艺对应的零件结构特征，让观看者能够清晰认知滚花结构的形态与排布规律。
