法兰式气缸铰接支撑座结构设计

　　该支撑座属于气动执行机构周边的典型连接构件，主要承担气缸输出端与被驱动工装之间的载荷传递、姿态约束以及铰接回转功能，在自动化产线的翻转夹具、升降导向模组、摆臂压紧机构以及焊接工装的随动支撑单元中都能见到同类结构。实际装配时，带均布孔的大法兰端面贴合在设备立板、型材框架端面或者减速机输出法兰侧，依靠一圈紧固件完成周向固定，避免支座在受侧向弯矩时发生转动；另一侧的筒状铰接段则通过横向销孔与气缸耳环、连杆叉头或者摆臂接头配合，销轴穿入后形成回转副，补偿气缸动作过程中产生的微小角度偏差，防止活塞杆因别劲而出现密封件偏磨、杆体拉伤等问题。

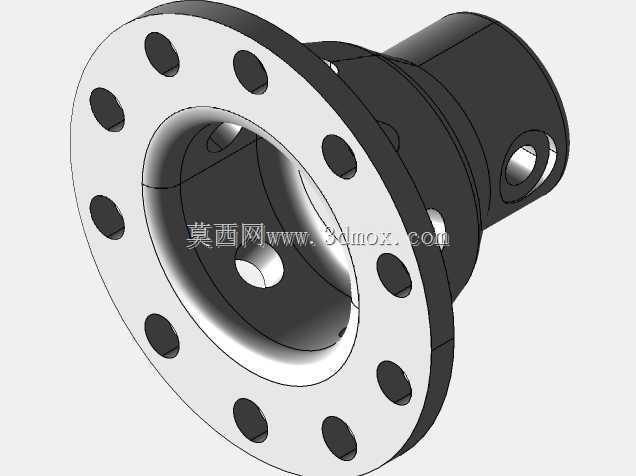

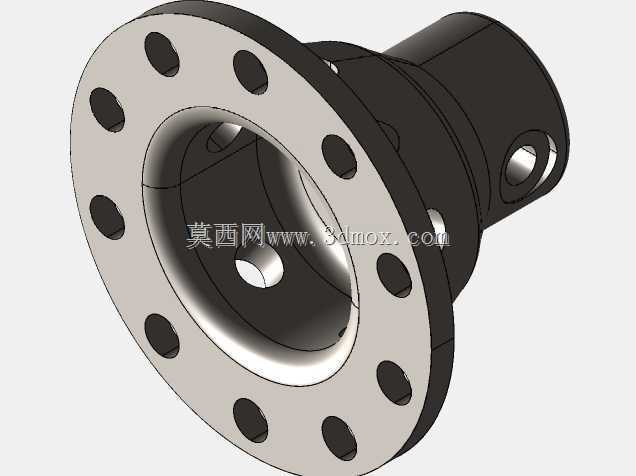

　　从结构布局来看，模型采用法兰盘与中空筒体一体化的构型，法兰外缘沿圆周均匀布置十二个通孔，孔位分布兼顾了连接刚性与装配操作空间，相邻孔之间保留足够的实体壁厚，拧紧螺栓时不会出现局部压溃。法兰中心开设大直径内孔，既可以为筒体内腔避让运动部件，也能减轻整体自重，对于需要随摆臂一起往复运动的场合，降低转动惯量意味着气缸驱动负载更小、启停响应更干脆。筒体侧壁加工有两组径向贯通的销孔，孔位经过同轴度约束，用于穿装铰接销轴，销孔周边做了加厚处理，因为工作状态下销轴对孔壁的挤压应力集中在接触母线附近，壁厚不足容易在长期冲击载荷下出现椭圆化变形。

　　设计思路上，这类支座优先保证铰接孔轴线与法兰安装端面的平行度，以及销孔相对筒体中心的对称度。如果法兰端面加工不平或者销孔轴线偏斜，装配后销轴会承受附加弯矩，气缸往复推拉时支座与销孔之间产生交变侧向力，轻则动作卡滞、气源压力损耗增大，重则造成销轴剪切断裂或法兰连接螺栓松动。中空筒体的内径选取需要结合配套气缸的外径或者连杆行程空间，内壁与运动件之间留出均匀径向间隙，避免在热胀、装配误差累积时发生摩擦干涉。法兰盘的厚度按照螺栓预紧压力和悬臂弯矩共同校核，筒体过渡到法兰根部设置圆角，缓解截面突变带来的应力集中，这一位置在支座承受垂直于销孔轴线的横向载荷时最为薄弱。

　　安装边界方面，法兰外圆决定了支座在安装面板上所占的平面区域，布置周边管路、传感器线槽时需要避开螺栓拧紧操作空间；筒体沿轴向伸出的长度对应铰接中心到安装基准面的悬臂距离，这个尺寸直接影响力臂长度，选型时要结合气缸最大输出推力核算支座根部的弯曲应力。径向销孔的孔径与所选销轴采用间隙配合，既保证铰接转动灵活，又不能间隙过大导致冲击噪音。零件整体适合采用棒料或锻坯经车削、铣削、钻削完成加工，法兰端面、筒体外圆和销孔可在一次装夹或专用工装下保证位置精度，表面去除毛刺后即可投入装配，能够在高频往复的气动工况下长期保持连接稳定。
