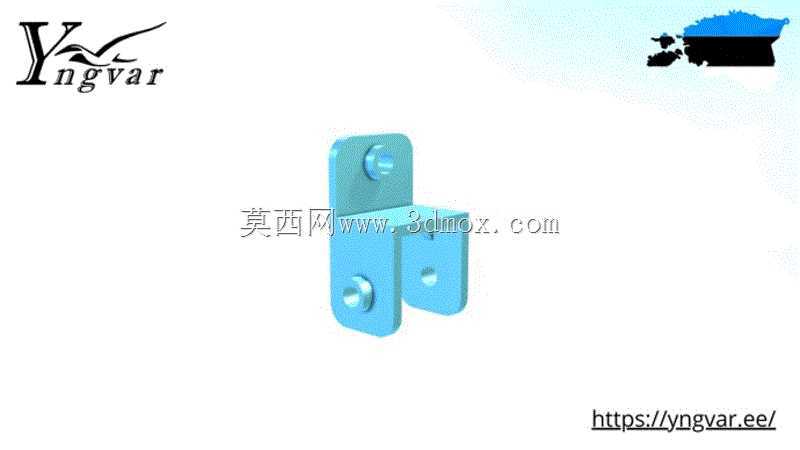

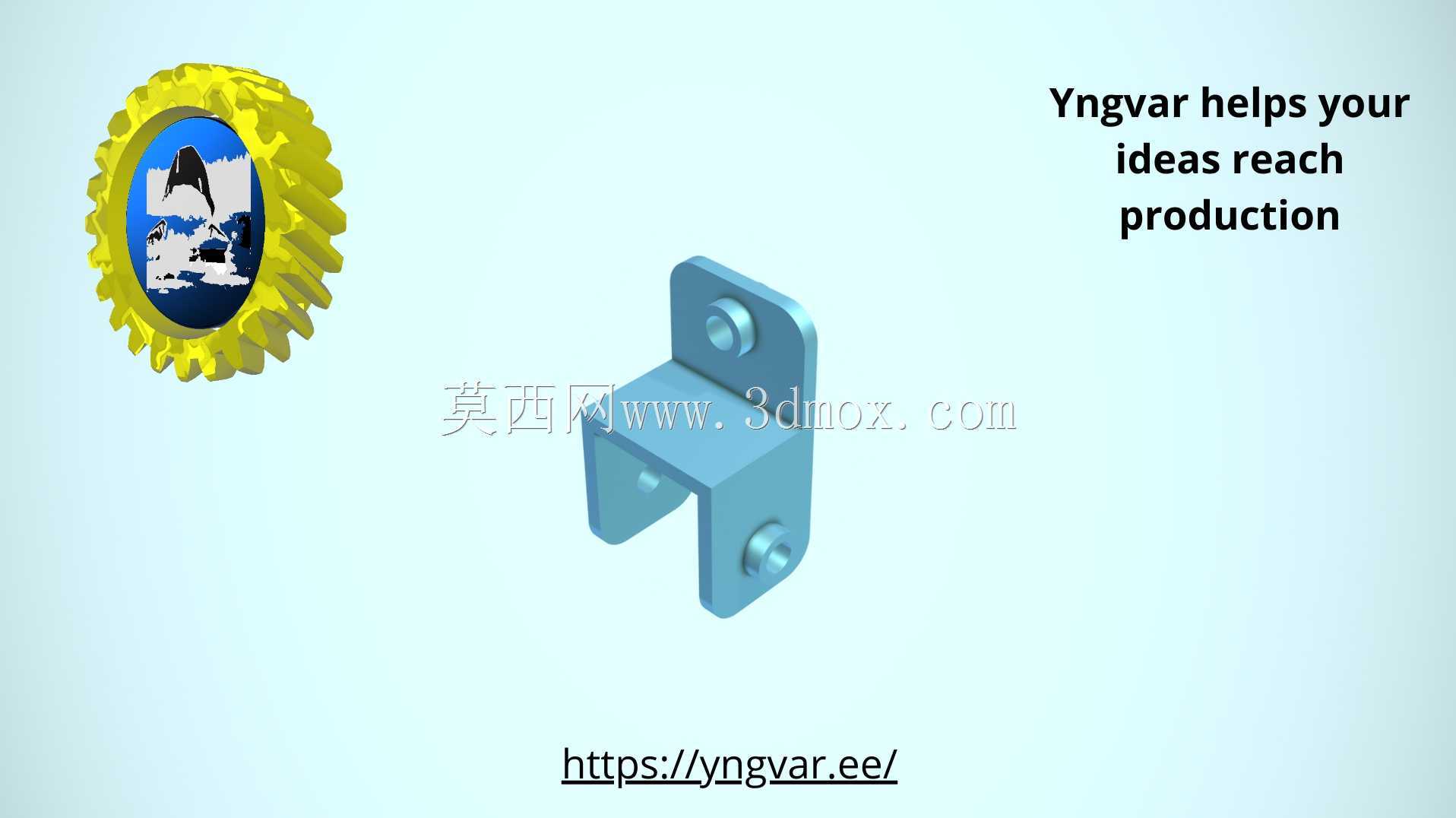

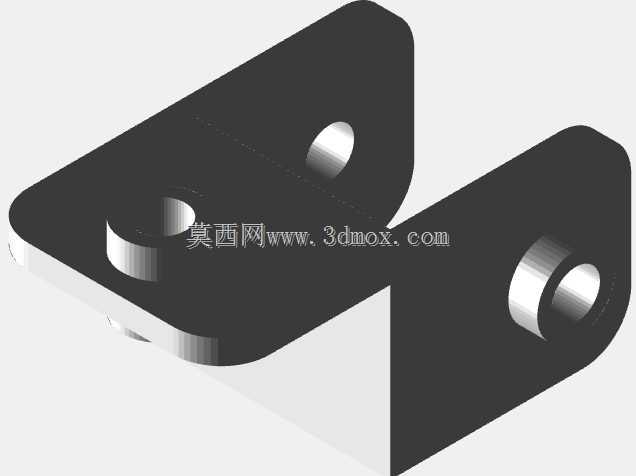

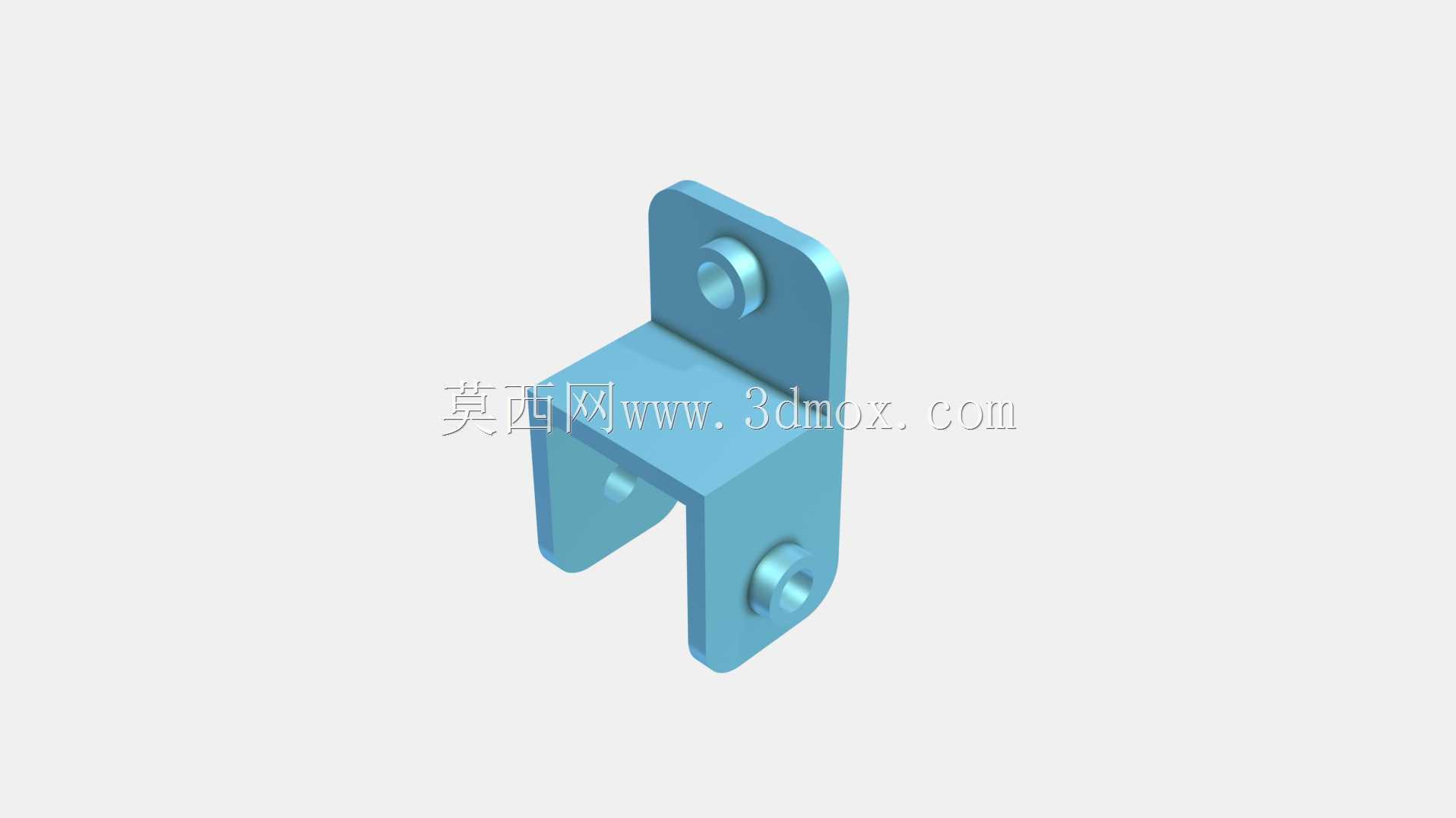

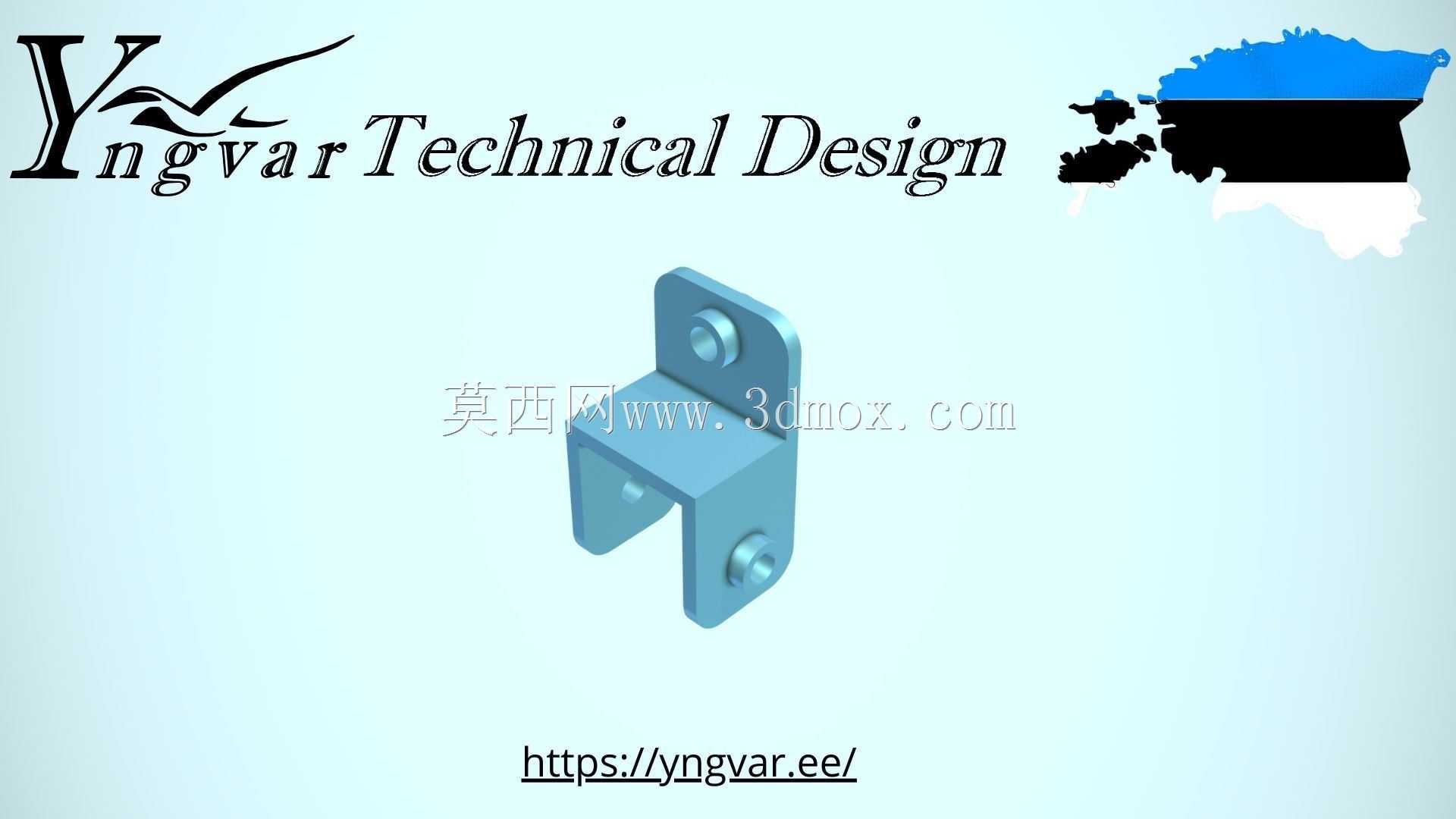

双孔铰接式L型连接固定支架结构

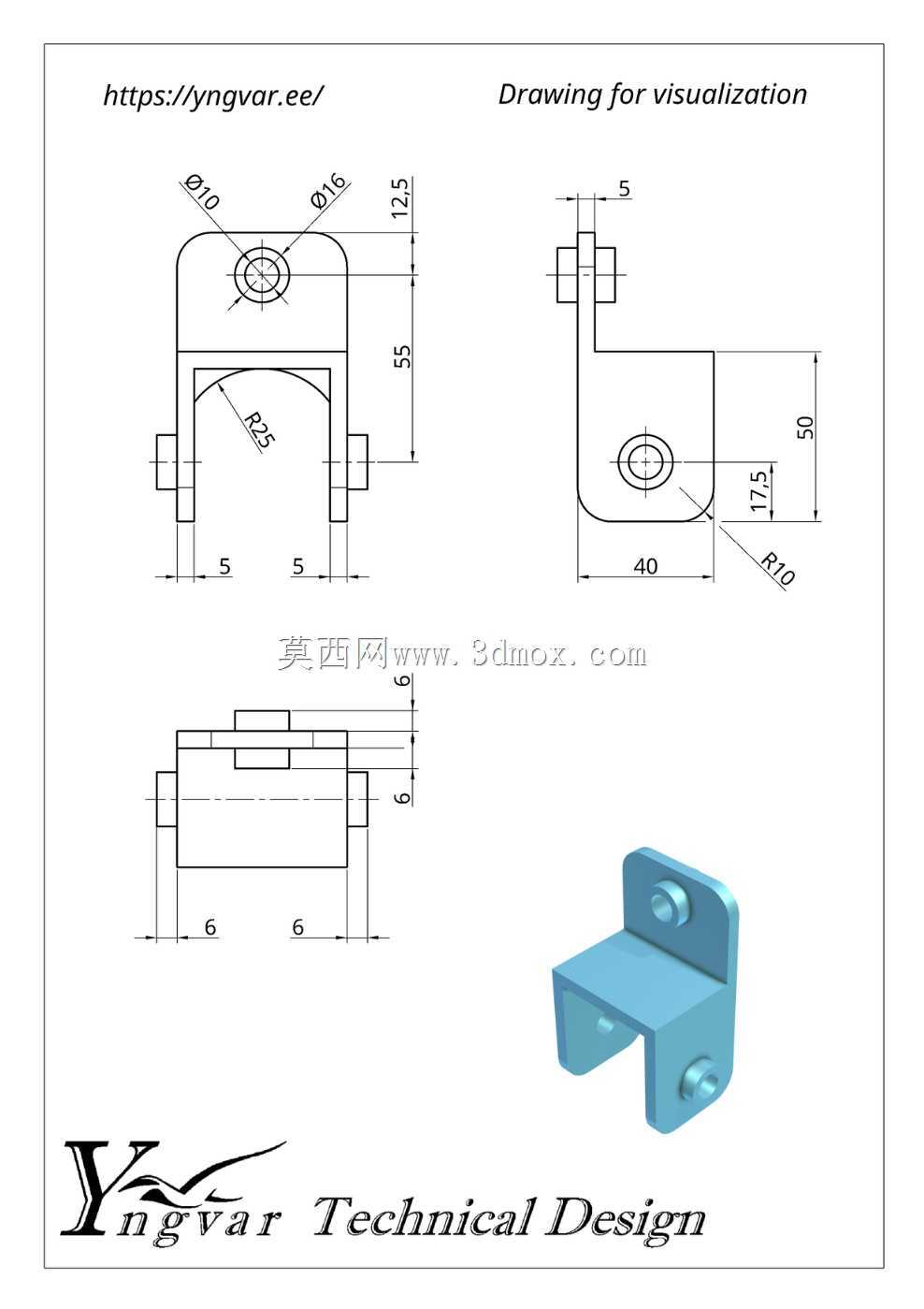

　　这类双孔铰接式L型连接支架，在轻工自动化输送线、小型工装夹具定位模块、3D打印原型验证结构中应用十分广泛，核心作用是实现两个正交方向构件的铰接联动，同时承担径向载荷传递与转动自由度约束的功能。从结构设计逻辑来看，整体采用L型折弯一体成型思路，两个垂直布置的安装臂上分别预留同轴铰接孔，其中竖直臂的铰接孔位于臂体上部，水平臂的铰接孔位于臂体下部，两孔的轴线保持平行且存在固定中心距，这个中心距参数直接决定了铰接转动时的摆臂行程范围，在选型时需要匹配联动构件的运动轨迹要求，避免转动过程中出现结构干涉。

　　安装边界方面，支架的两个安装臂厚度保持一致，孔位到臂体边缘的距离满足最小壁厚要求，避免铰接销轴受力时出现臂体开裂的问题，铰接孔的内径公差按照间隙配合设计，适配标准圆柱销轴的装配需求，装配后销轴可在孔内顺畅转动，无卡滞或旷量过大的问题。实际使用场景中，这类支架常作为小型连杆机构的中间铰接座，比如在轻型物料分拣机构的摆臂驱动单元里，一侧铰接孔连接固定机架端的销轴，另一侧铰接孔连接动作摆臂，通过摆臂的往复转动实现物料的拨送动作，由于支架本身采用一体成型结构，相比拼接式的铰接座，装配累积误差更小，传动精度更稳定。

　　在做三维建模的时候，需要重点关注铰接孔的同轴度公差，两个臂上的孔如果同轴度偏差过大，装配后会出现销轴别劲的问题，加速铰接部位的磨损，缩短结构使用寿命；同时臂体的折弯处需要做圆角过渡，避免应力集中，在承受交变载荷的时候，折弯圆角处是应力集中的高发区域，合理的圆角半径可以大幅提升结构的疲劳强度。从功能特性上来说，这类支架不需要额外的焊接或拼接工序，一体成型的结构生产工艺简单，不管是采用机加工还是3D打印工艺都能快速制作，适合小批量定制化的设备改造场景，在一些实验室的小型试验装置搭建中，这类标准铰接支架可以快速拼装出所需的连杆机构，大幅缩短装置搭建周期。

　　另外在安装尺寸匹配上，支架的臂体宽度需要和配套的铰接耳片宽度适配，保证装配后铰接部位的接触面贴合均匀，不会出现偏载受力的情况，铰接孔的端面需要做倒角处理，方便销轴的装配导入，也能去除孔口的毛刺，避免装配时划伤销轴表面。在长期运行的工况下，这类铰接支架的孔位磨损是主要失效形式，所以在设计时如果是用于高频往复运动的场景，可以在孔内镶嵌铜套或者自润滑轴承，提升铰接部位的耐磨性能，不需要更换整个支架就能完成维护，降低后期运维成本。很多刚入行的结构设计人员在做这类支架的时候，容易忽略孔位到臂端的距离，把孔位设计得过于靠近边缘，导致受力时臂端出现崩裂的问题，实际上按照机械设计的常规要求，孔中心到臂体边缘的距离至少要大于孔径的1.5倍，才能保证足够的结构强度，同时臂体的厚度也要根据所承受的最大载荷来核算，避免受力时出现臂体弯曲变形的情况，影响整个机构的运动精度。
