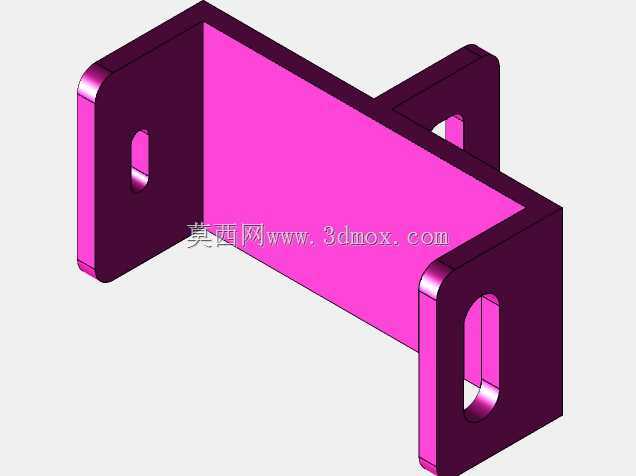

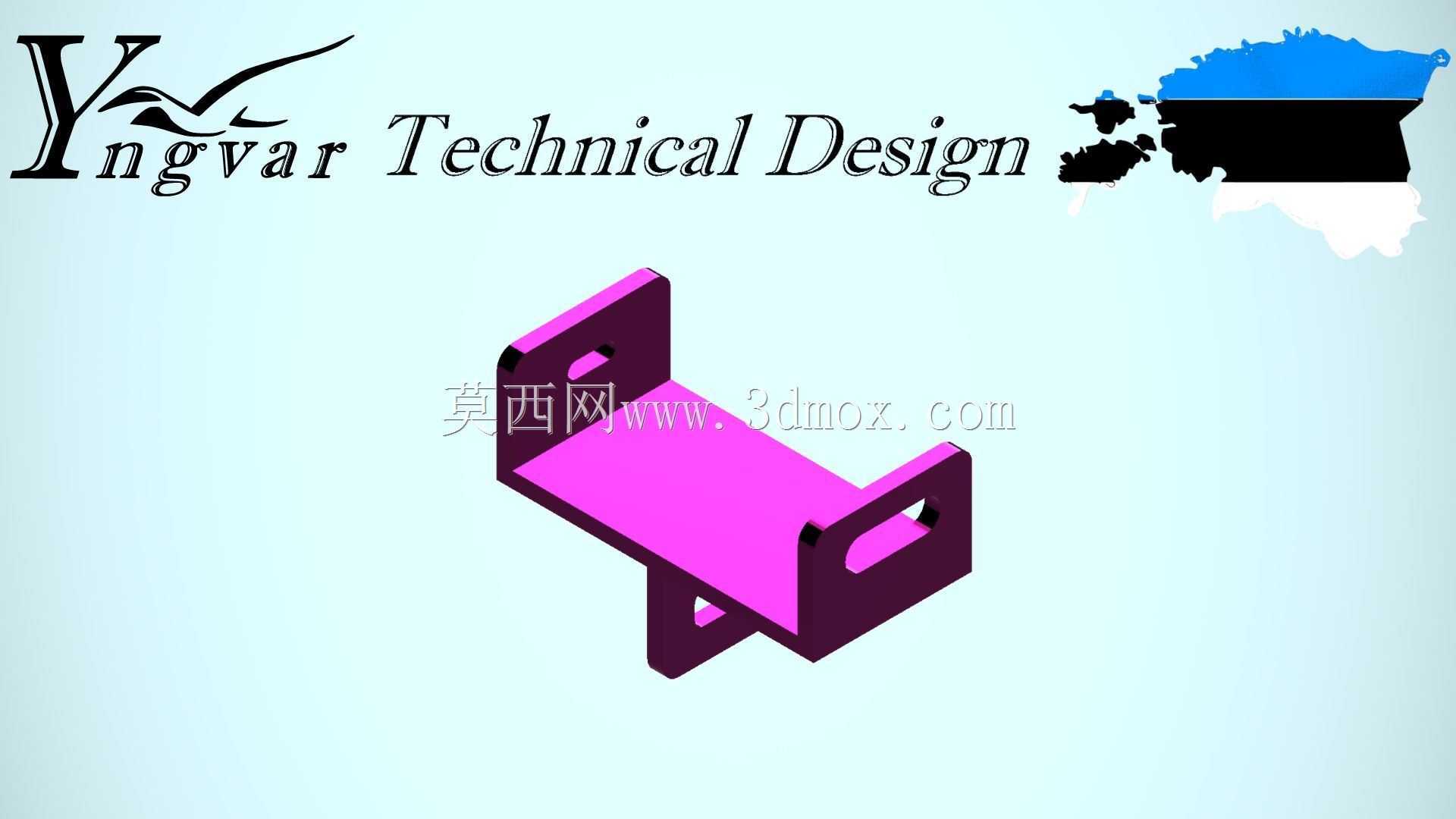

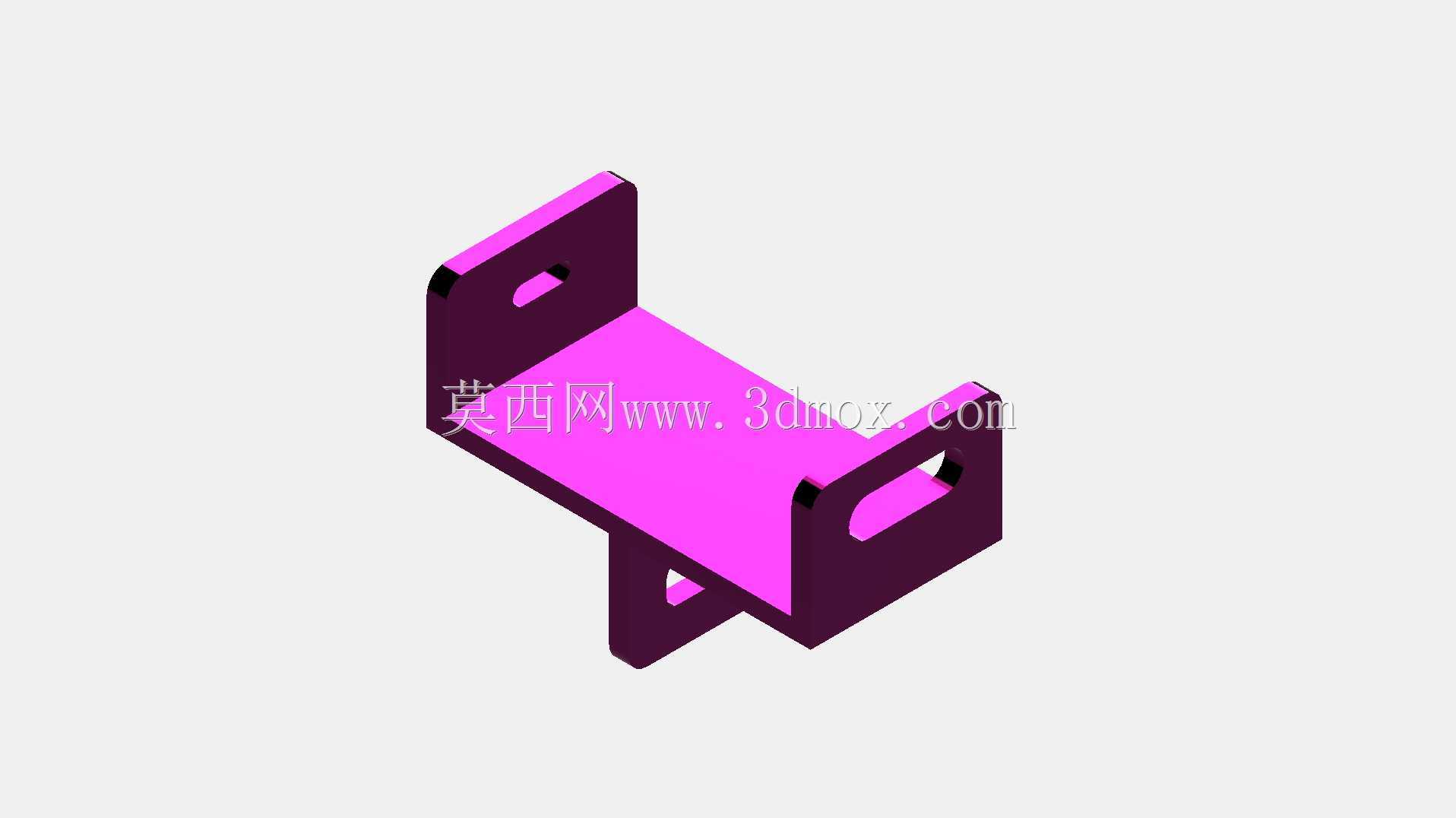

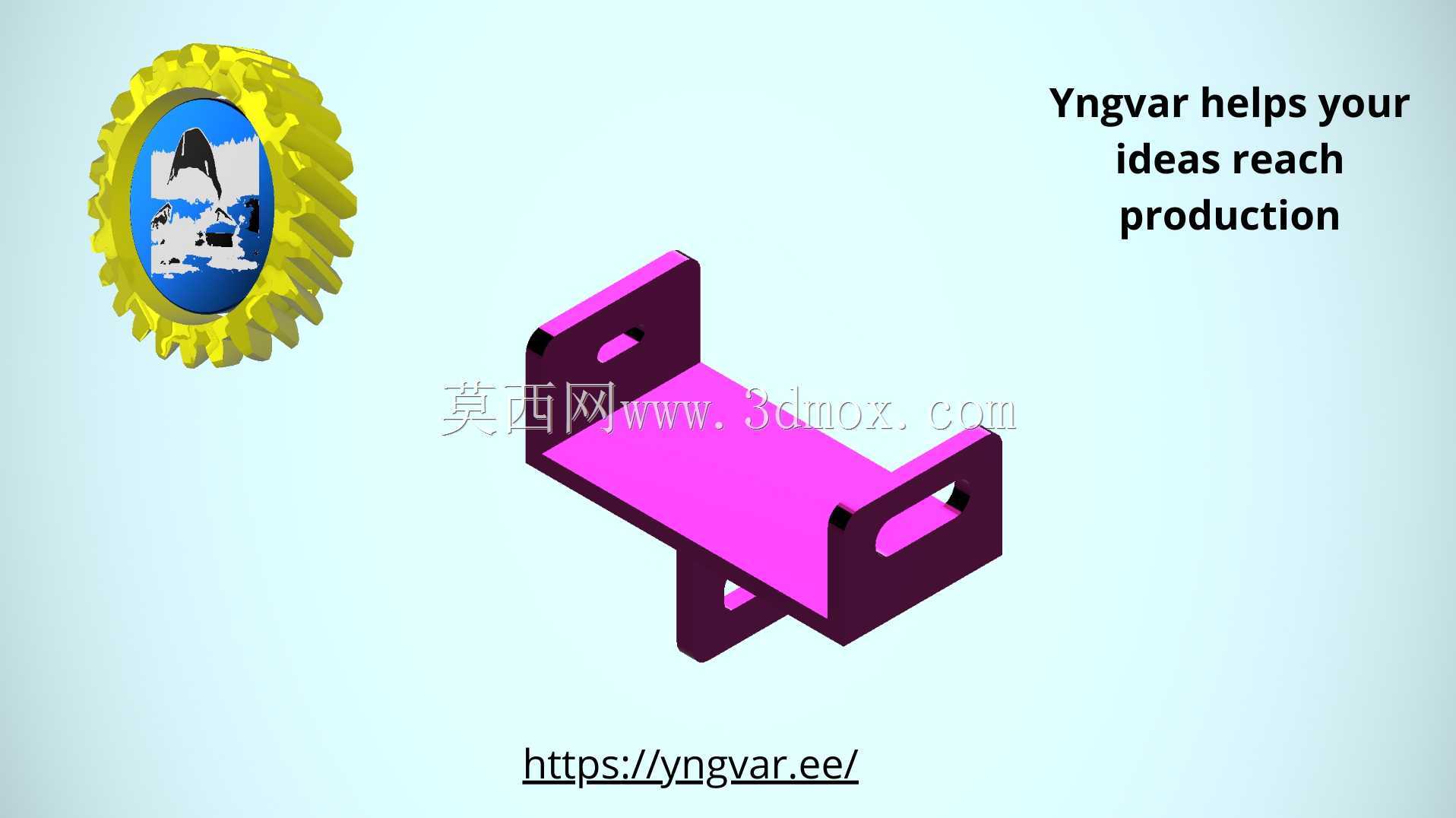

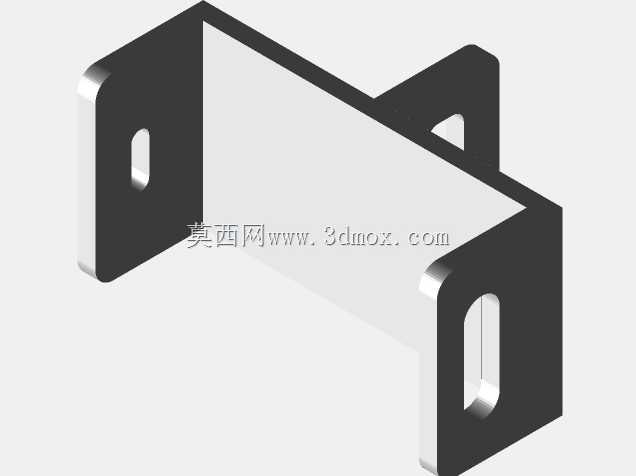

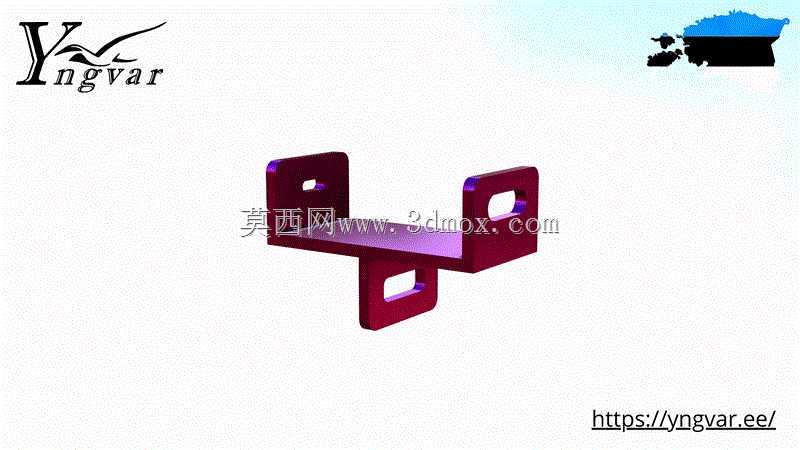

三孔安装式U型连接固定支架结构

　　这款三孔安装式U型连接固定支架，在中小型机电设备的内部走线、元器件固定场景中应用十分广泛，尤其适配电源类设备内部的线路承托、小型元件限位需求，日常在低压配电模组、小型工控电源盒、桌面级电子设备的内部结构中，经常能见到这类结构的身影。从实际使用场景来看，这类支架不需要承担大吨位的重载负荷，核心作用是为跨区域的线路、小型PCB板、绝缘隔片提供稳定的安装点位，同时通过自身的U型弯折结构留出足够的走线间隙，避免线路直接贴合设备金属壳体造成磨损、绝缘层破损的风险。

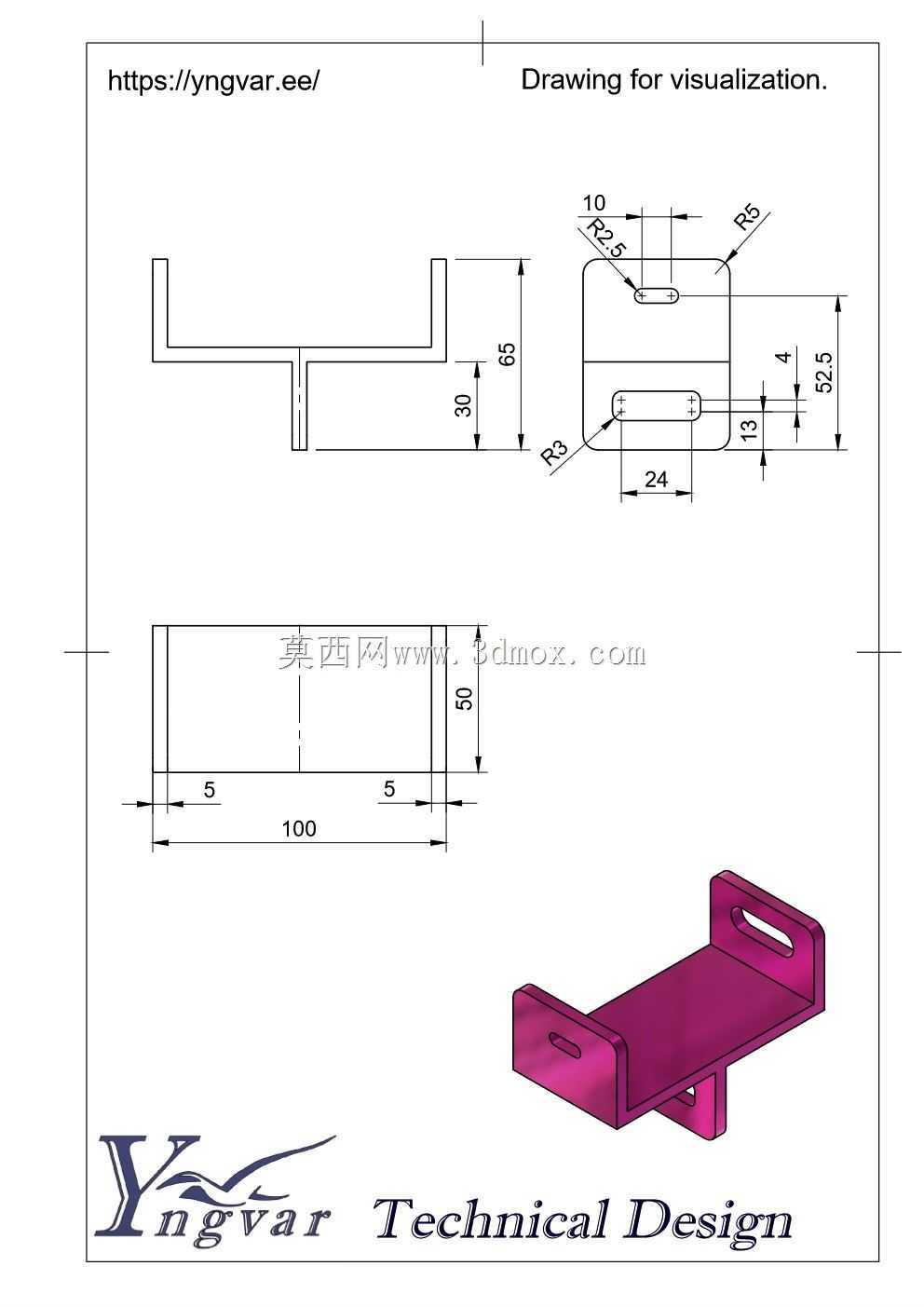

　　从功能特性上看，支架三个安装孔分别分布在两侧立板与底部横板的居中位置，孔位做了统一的沉头倒角处理，安装时螺丝头可以完全没入板材平面，不会出现凸起剐蹭线路或者其他元器件的问题。两侧立板的高度保持一致，与底部横板的弯折处做了小圆角过渡，既避免了直角弯折带来的应力集中问题，也不会因为圆角过大占用额外的安装空间，在紧凑的设备腔体内部，这类细节处理直接决定了结构装配的顺畅度。

　　设计思路上，这款支架没有采用多余的加强筋或者复杂的曲面结构，整体用等厚板材一体弯折成型，加工时只需要通过冲压落料、冲孔、弯折三道工序就能完成量产，加工成本低，批次一致性好，非常适合大批量的设备配套使用。在孔位设计时，三个孔的中心距做了标准化适配，既可以匹配M3规格的自攻螺丝直接固定在塑料壳体的安装柱上，也可以搭配M3螺母固定在金属机架的对应点位，不需要针对不同安装基材做额外的孔位修改，适配性较强。

　　从安装边界来看，支架整体的横向宽度控制在常规小型电源壳体的内部净宽范围内，两侧立板的高度不会遮挡设备内部的散热风道，底部横板的下表面与安装基面完全贴合，安装后不会出现翘边、倾斜的问题。需要注意的是，这类支架的承重上限与板材厚度直接相关，常规1.2mm厚度的冷轧钢板材质下，单支架可以稳定承载0.8kg以内的元器件或者线束重量，完全满足电源类设备内部的固定需求，如果需要承载更重的元件，可以适当增加板材厚度或者在弯折处增加小尺寸的压筋来提升结构强度，不需要整体更改外形尺寸。

　　在实际装配过程中，这类支架的安装顺序通常是先将底部横板的孔位对准基面的安装柱预紧螺丝，再调整两侧立板的位置对准需要固定的元器件孔位，最后依次拧紧所有螺丝即可，不需要复杂的定位工装，普通产线工人就能快速完成装配，能有效提升设备组装的效率。另外，支架的表面可以根据使用场景做不同的表面处理，普通室内使用场景下做彩锌钝化处理就能满足防锈需求，在有绝缘要求的场景下可以做喷塑或者电泳处理，避免支架与带电元件接触造成短路风险，不同表面处理不会改变支架的核心安装尺寸，替换性很强。
