电源变压器配套方形接口连接结构件

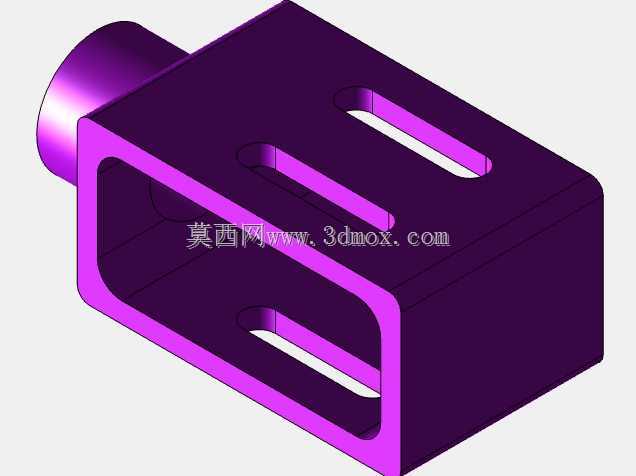

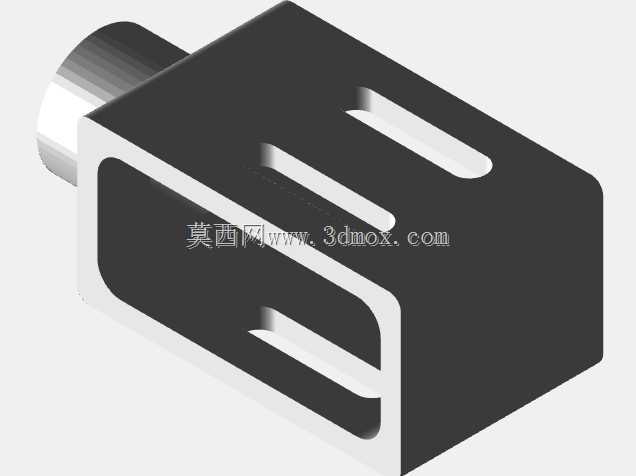

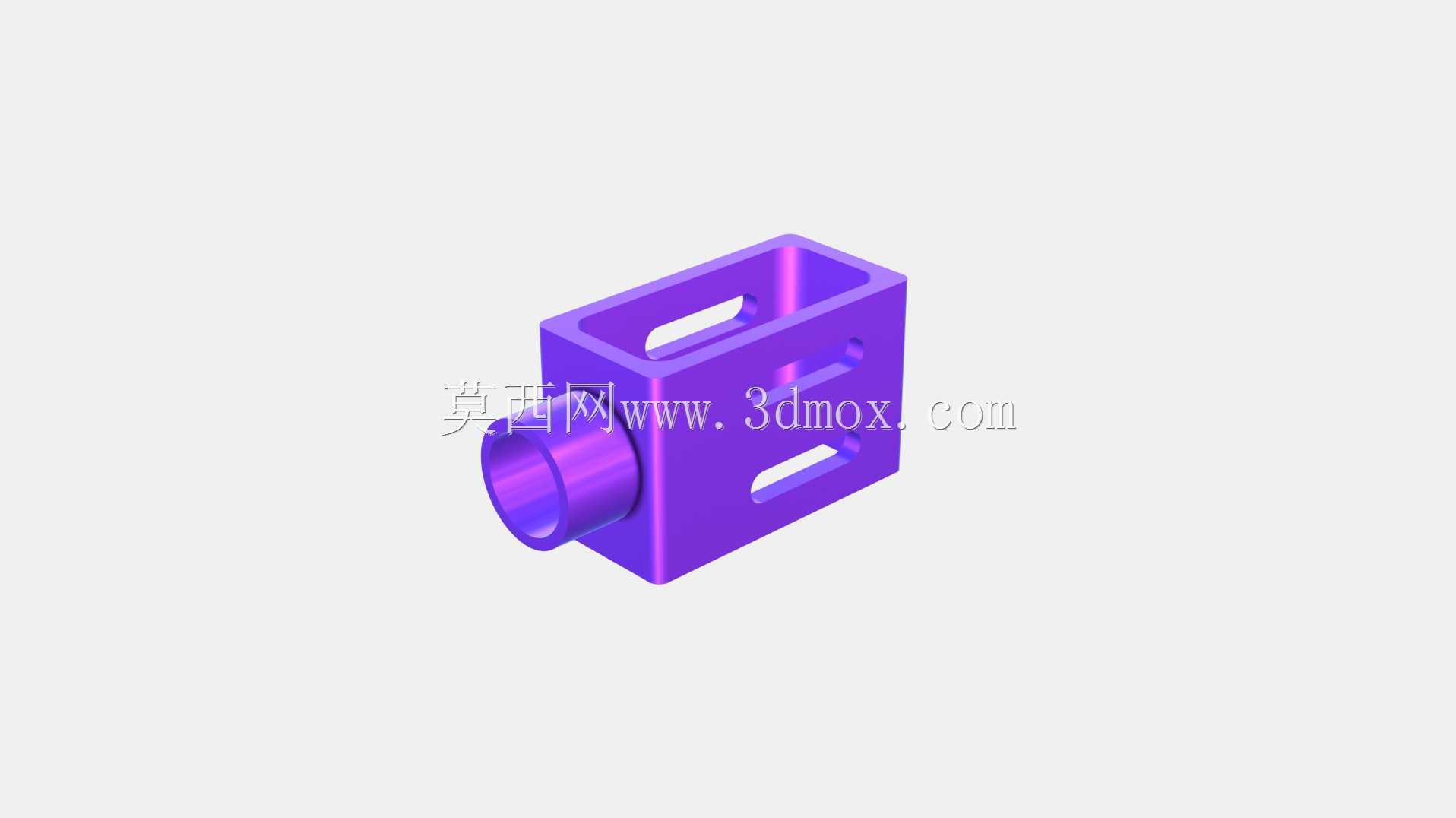

　　该结构件为电源变压器配套的外接接口连接构件，主要应用于小功率工频电源变压器的外接线路接驳场景，常见于桌面式小型供电设备、工控板卡外接供电模块、民用小功率电子设备的电源输入单元中，承担变压器本体与外部供电线路的物理连接、接口定位、绝缘防护的多重作用。从实际设备装配逻辑来看，该构件采用方形主体加单侧圆柱形接口的结构设计，主体方形腔体用于嵌套变压器输出端的接线端子排，腔体侧壁开设的两道对称长槽为装配卡扣位，安装时可直接卡入变压器外壳预设的导轨槽内，无需额外螺丝固定，能大幅降低生产线装配工时，同时避免螺丝松动带来的接触不良风险。

　　单侧伸出的圆柱形接口为外接线路的插接导向结构，内壁做了0.2mm的拔模斜度处理，适配标准DC公头的插入公差，接口根部做了R0.5的圆角过渡，可减少插拔过程中应力集中导致的塑料件开裂问题，在日常运维中，该结构可承受至少500次以上的反复插拔而不出现结构损坏。设计阶段优先考虑了注塑生产的工艺可行性，整体壁厚控制在1.8mm±0.1mm区间，无壁厚突变区域，避免注塑过程中出现缩痕、缺料等缺陷，方形腔体的内棱角全部做了R0.3的倒角处理，既方便模具加工时的电极清角，也能减少装配时端子排插入的卡滞问题。

　　从安装边界尺寸来看，方形主体的长宽尺寸控制在22mm×18mm，圆柱形接口的伸出长度为12mm，接口外径为8mm，整体装配完成后突出变压器外壳的长度仅为14mm，不会额外占用设备内部的走线空间，适配绝大多数小型电子设备的内部安装空间要求。在实际应用场景中，该结构件采用阻燃ABS材质生产，可满足UL94-V0的阻燃等级要求，在变压器出现短时过载升温的情况下，不会出现熔融、引燃的风险，同时材质表面电阻率达到10^12Ω以上，可实现接线端子与外部金属外壳的有效绝缘，避免出现漏电风险。

　　结构件的两道侧槽除了装配卡扣的作用外，还可作为接线时的防呆定位结构，装配时只有槽位对准外壳导轨才能推入到位，可有效避免生产线上出现反装、错装的问题，降低产品不良率。圆柱形接口的内壁做了三道均匀分布的定位筋，筋高0.3mm，可在公头插入后提供足够的抱紧力，避免设备移动过程中出现插头松脱、供电中断的问题，同时定位筋的导向作用可减少公头插针与内部端子的侧向受力，延长内部接线端子的使用寿命。从结构强度验证角度来看，该构件的方形腔体侧壁可承受15N的侧向压力而不出现塑性变形，圆柱形接口可承受10N的轴向拉力不与主体断裂，完全满足民用及一般工业场景下的使用强度要求，无需额外做金属加强结构，可有效控制单一部件的生产成本。在三维建模过程中，所有配合尺寸均按照GB/T 1800.2的IT12级公差进行标注，注塑生产时的尺寸波动可完全控制在装配允许范围内，无需后续二次机加工即可直接上线装配，适配大规模量产的工艺要求。
