电源变压器配套绿色塑料安装固定基座

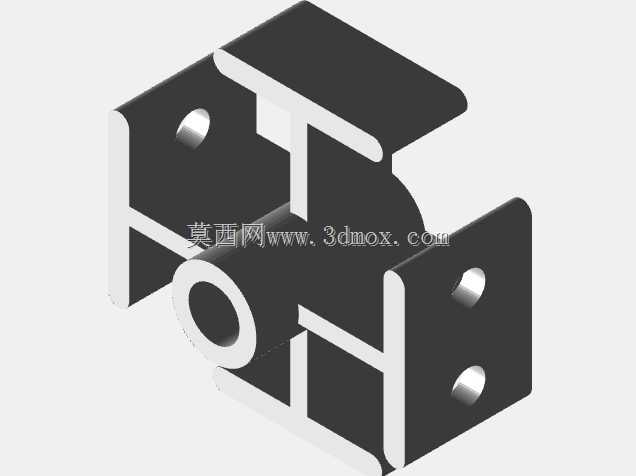

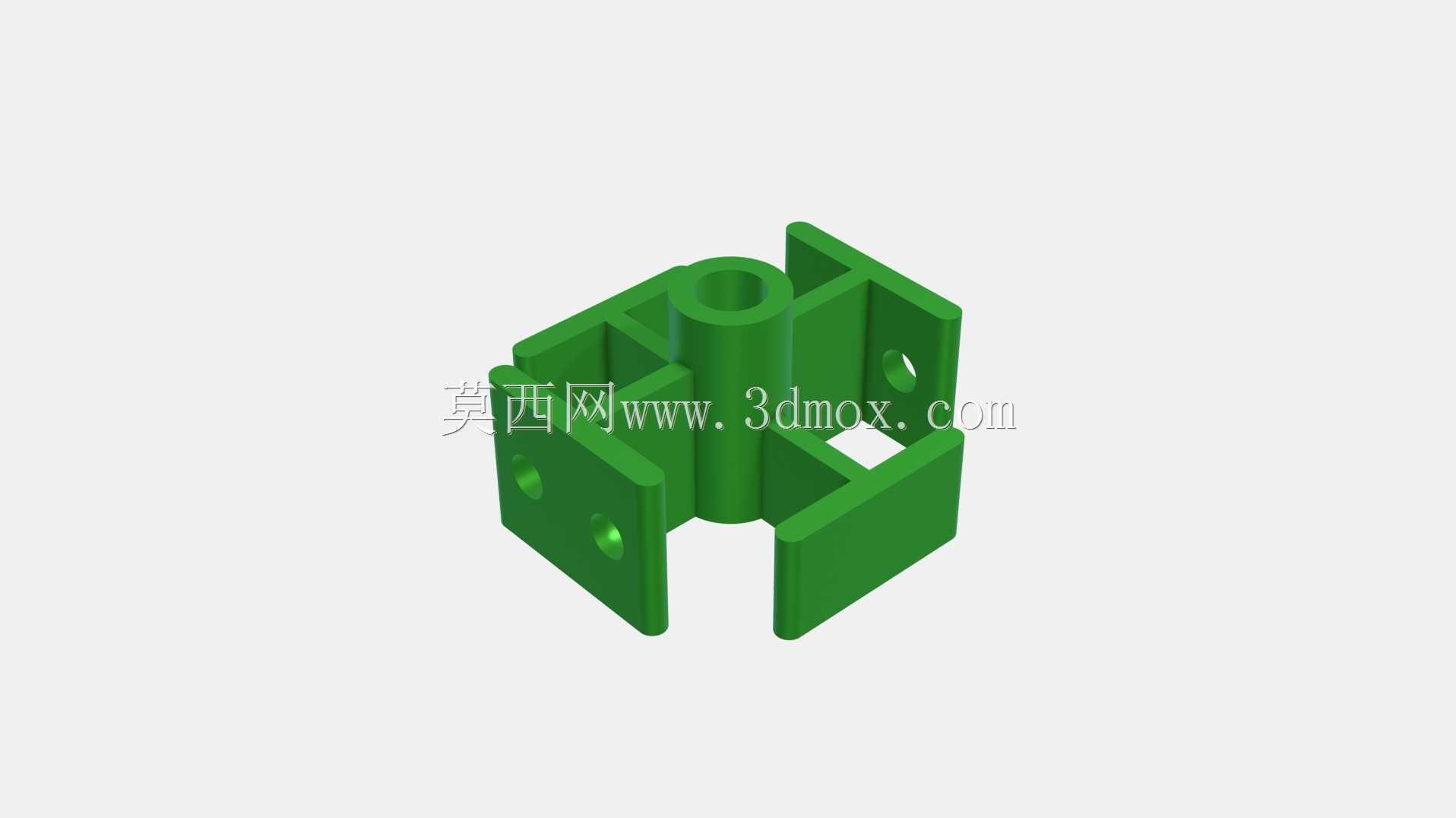

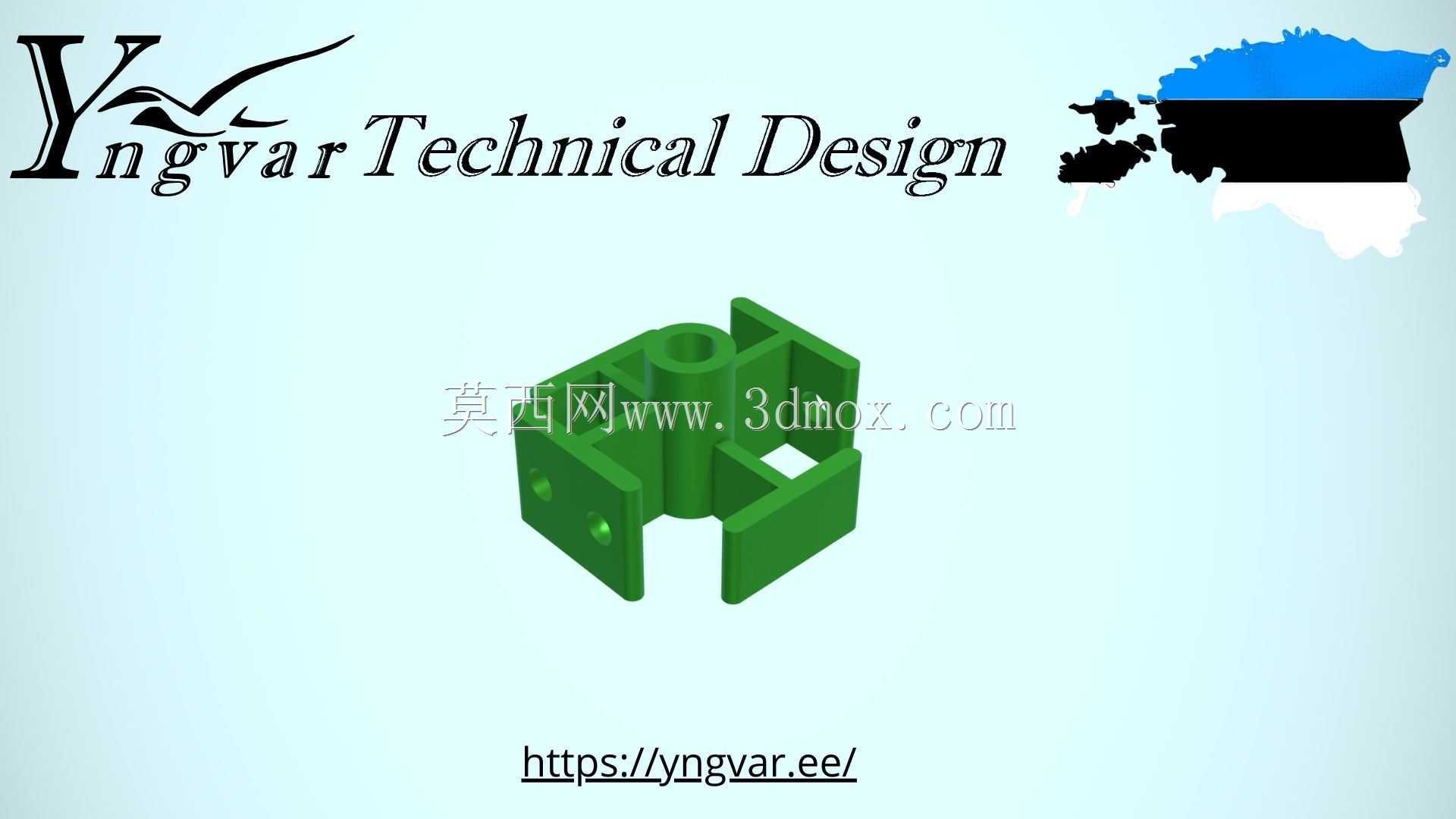

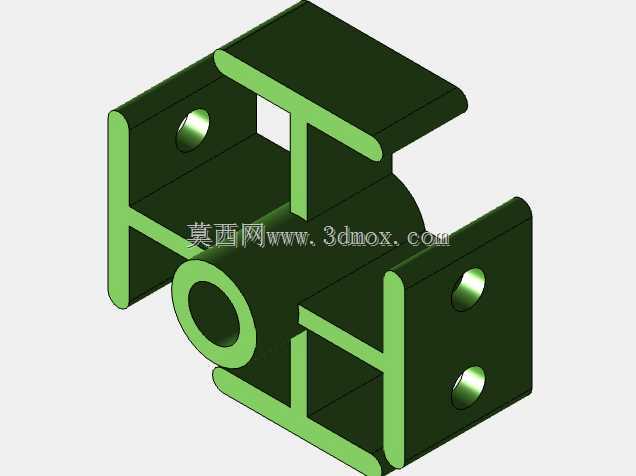

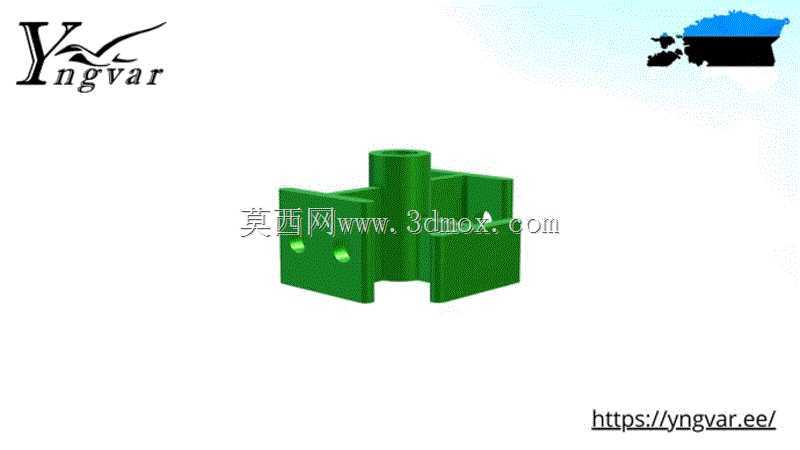

　　这款绿色塑料结构件是小型电源变压器的配套安装固定基座，在低压电控柜、桌面式小型供电模块、民用小家电内置电源单元的装配场景中应用广泛，主要作用是承接变压器本体与设备安装面的连接，同时利用工程塑料的绝缘特性，避免变压器磁芯、绕组引脚与金属安装板直接接触带来的漏电、短路风险。从结构设计来看，基座采用对称式分仓布局，中间设置的凸起圆柱是核心定位结构，其外径尺寸与变压器磁芯中心的安装孔位完全匹配，装配时可直接将变压器套入该圆柱完成初步定位，无需额外工装夹持即可保证变压器与基座的同轴度，降低批量装配时的对位误差。

　　基座两侧的方形仓体对应变压器绕组的引出端避让空间，仓壁上预留的两个小圆凸点是卡扣限位结构，当变压器压入基座后，凸点卡入变压器外壳预设的卡槽内，可实现无螺丝快速装配，相比传统螺丝固定方案，能减少30%左右的装配工时，同时避免螺丝紧固时压伤绕组绝缘层的问题。基座底部为平整安装面，未设置突出的定位柱，适配M3规格的自攻螺丝从底部向上锁附，安装孔位的中心距严格匹配常规小型EI型电源变压器的安装孔标准，可直接替换同规格的金属安装支架，且塑料材质不会在变压器工作产生的交变磁场中形成涡流，能降低不必要的空载损耗。

　　设计过程中优先考虑了注塑成型的工艺可行性，所有转角处均设置了R0.8mm的圆角，避免注塑时出现应力集中导致的开裂问题，基座壁厚均匀控制在1.8mm，既保证了足够的结构强度，可承受1.2kg以内的变压器重量不发生形变，又能减少注塑时的缩痕、翘曲缺陷，提升成品率。基座两侧的方形缺口是走线让位结构，变压器的初级、次级引出线可从缺口处直接引出，无需额外在基座上开孔走线，简化了布线流程，同时缺口边缘做了倒钝处理，避免刮破导线绝缘层造成短路隐患。

　　从安装边界来看，基座整体外轮廓尺寸控制在42mm×38mm×25mm范围内，适配功率在5W-15W之间的小型电源变压器安装，安装时需保证基座与周边发热元件的距离不小于10mm，避免长期高温环境下塑料基座老化变脆，影响固定可靠性。在实际选型应用中，该基座可直接配套常规插针式电源变压器使用，无需对变压器本身结构做修改，替换原有金属支架后可降低整体配件成本，同时绝缘性能更优，适合在对绝缘等级要求较高的民用电子设备、教学实验电源模块中使用。结构建模时重点校验了卡扣凸点的变形量，将凸点的拔模斜度设置为15度，保证变压器压入时卡扣可顺利弹性变形卡入，同时拆卸时不会出现断裂问题，中间定位圆柱的高度设置为12mm，可完全贯穿变压器中心孔，避免变压器工作时出现晃动偏移。基座表面未设置多余的装饰结构，所有结构特征均服务于装配与功能需求，符合工业结构件的设计逻辑，没有冗余的加工特征，可直接用于开模量产。
