开源机械臂关节套筒结构设计

　　该结构件为协作型机械臂关节处的套筒类承载部件，主要应用于桌面级开源机械臂的关节连接与传动支撑场景，在小型自动化作业单元、科研教学机械臂平台、创客类开源机器人项目中承担关节衔接、绕组防护、传动定位的核心作用。从实际使用场景来看，这类套筒部件多布置于机械臂旋转关节的外层，内侧用于容纳驱动绕组、传动轴承与信号走线，外侧承担关节外壳防护、相邻臂段连接定位的功能，在机械臂完成俯仰、旋转动作时，需要承受臂段自重与末端负载带来的径向、轴向复合载荷，同时为内部的电磁驱动部件提供稳定的安装基准，避免传动过程中出现同轴度偏差导致的运转卡顿、磨损加剧问题。

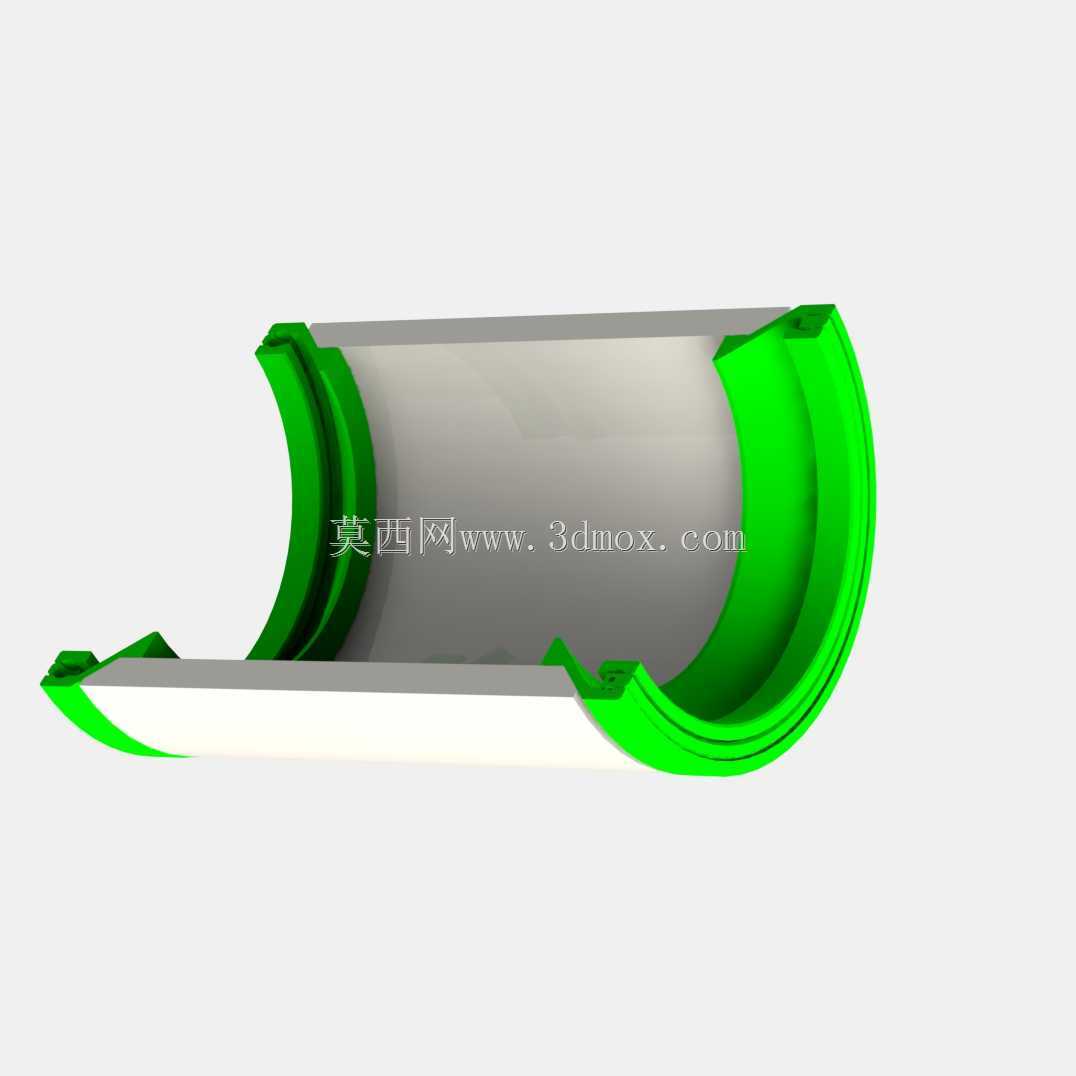

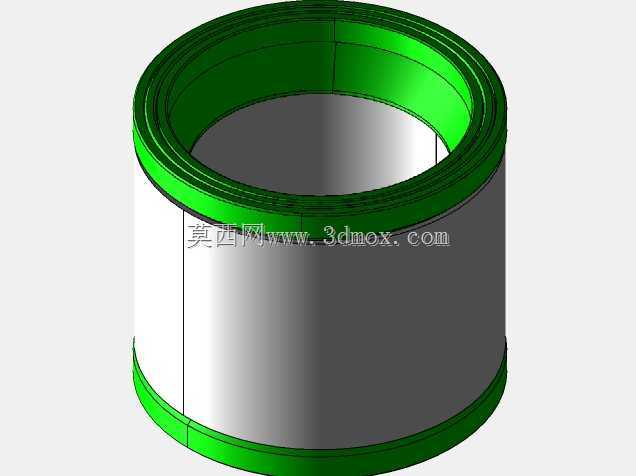

　　从功能特性上看，该部件采用两端带限位凸缘的筒式结构，上下两端的环形凸台分别用于与相邻臂段的端盖、轴承座完成配合定位，凸缘上预留的安装位可通过紧固件实现与周边结构的刚性连接，保证关节运转时整体结构的同轴度控制在合理公差范围内。筒身主体采用等壁厚设计，在保证整体结构刚性的前提下尽可能控制自重，降低机械臂关节驱动的负载冗余，内壁的光滑加工面可直接与绕组外层、轴承外圈完成配合，减少额外的定位衬套零件，简化关节整体的装配流程。两端凸缘的台阶结构可对内部安装的轴承、绕组起到轴向限位作用，避免机械臂在高速启停、负载突变时内部零件出现轴向窜动，影响末端执行器的定位精度。

　　在设计思路层面，该结构优先考虑了开源项目的易加工与易装配特性，整体采用回转体结构形式，无需复杂的多轴加工工序，普通的车削加工配合3D打印即可完成样件制作，适配开源项目用户的多样化加工条件。结构设计时充分考虑了安装边界的兼容性，筒身的外径尺寸与常规的42系、57系步进电机、谐波减速器的安装尺寸匹配，可直接适配多数开源机械臂的关节模组安装需求，内壁的直径尺寸预留了足够的绕组与走线空间，可容纳动力线、编码器信号线的走线需求，避免关节旋转时线缆与内壁发生摩擦破损。壁厚设计经过受力校核，在承受常规桌面机械臂5kg以内末端负载时，筒身的形变量可控制在0.02mm以内，不会影响关节的运转精度，同时避免了过度设计导致的零件重量增加、材料浪费问题。

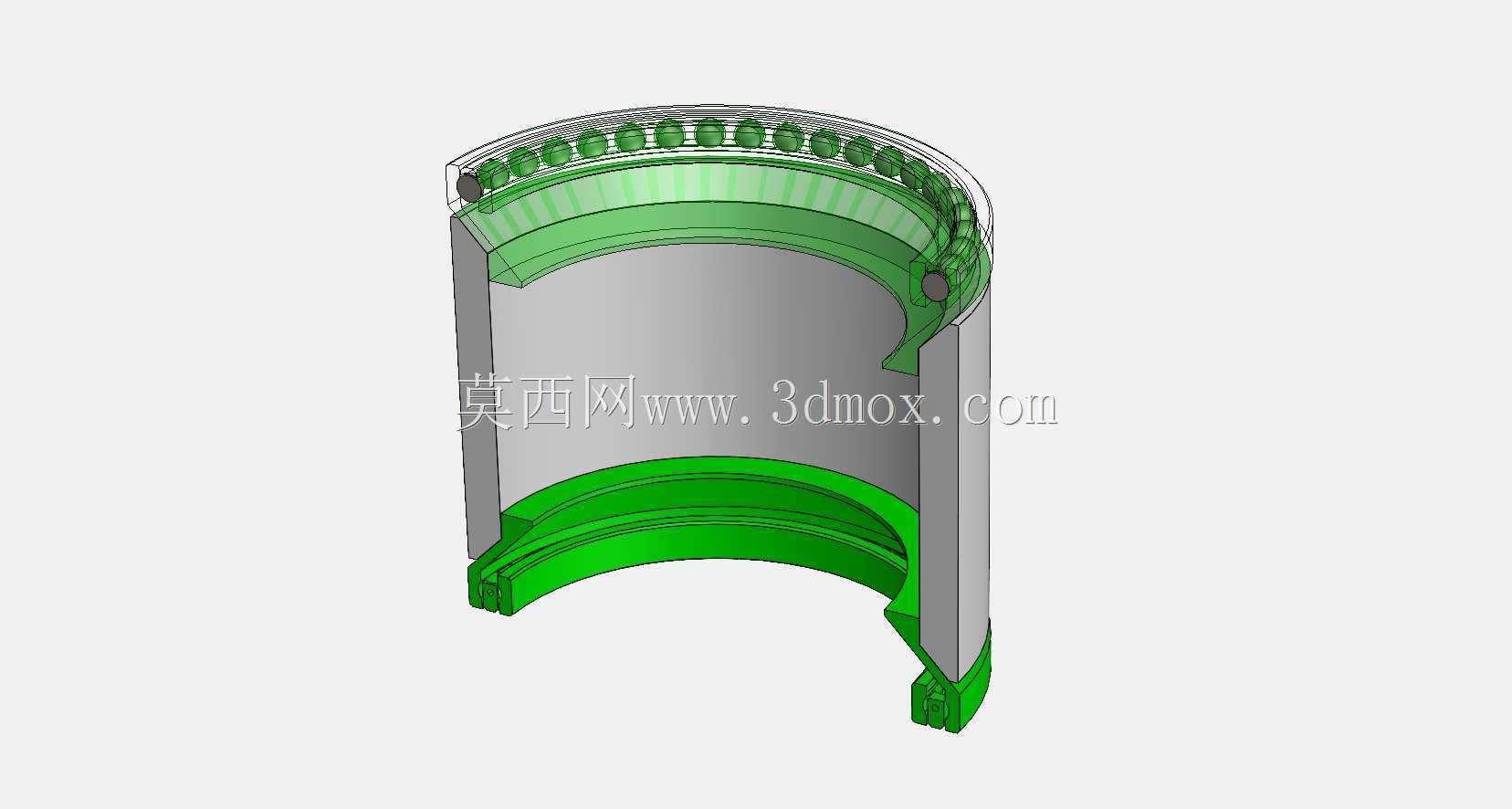

　　从安装边界来看，该套筒的轴向总长度适配常规关节模组的堆叠安装尺寸，下端凸缘的安装孔位与标准谐波减速器的安装孔距一致，上端凸缘可直接连接机械臂的大臂或小臂连杆结构，安装时无需额外设计转接件，即可完成与标准机械臂配件的快速装配。筒身的外圆面预留了传感器安装的平面位，可用于安装关节位置传感器、限位开关等检测元件，无需额外在筒身进行二次加工开孔，降低了用户的二次改造成本。两端的倒角设计既方便装配时轴承、端盖的导入，也可去除加工毛刺，避免装配时划伤操作人员或损坏内部线缆。在实际装配过程中，该套筒可先将下端轴承、绕组组件从下端压入，依靠下端凸缘完成轴向定位，再装入上端轴承与端盖，通过上端凸缘的紧固件完成锁紧，整个装配流程无需复杂工装，单人即可完成关节模组的组装作业，非常适合开源项目的快速迭代与个性化改装需求。

　　在实际应用中，这类套筒结构的精度直接影响机械臂关节的运转平顺性与末端重复定位精度，设计时将同轴度公差、端面跳动公差控制在IT7级精度范围内，既保证了加工经济性，也能满足桌面级机械臂的精度要求。相比传统的拼接式关节外壳，这种整体式筒状结构的抗扭刚性更强，在机械臂进行快速搬运、插拔作业时，不会出现拼接缝隙导致的结构松动问题，长期使用的稳定性更优。同时筒身的封闭结构可对内部的驱动绕组、传动部件起到防护作用，避免作业环境中的粉尘、碎屑进入关节内部，加速轴承与齿轮的磨损，延长关节模组的整体使用寿命。针对开源项目的改装需求，该结构的筒身外壁预留了足够的拓展空间，用户可根据自身需求加装磁编码器、力矩传感器等检测元件，也可对凸缘的安装孔位进行微调，适配不同规格的减速器与电机，具备较强的通用性与改装灵活性。
