FRC赛事用Protopipe结构连接构件

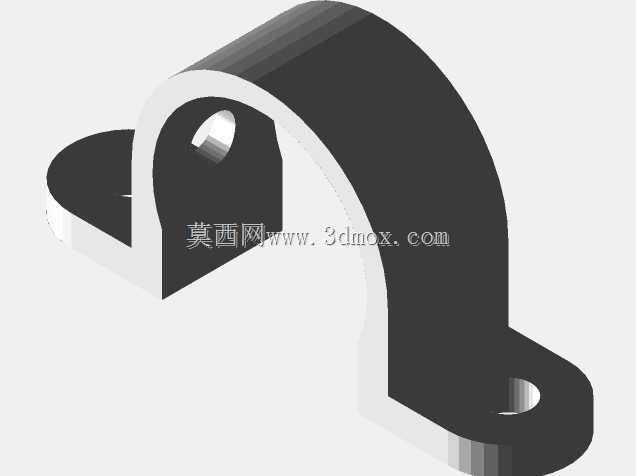

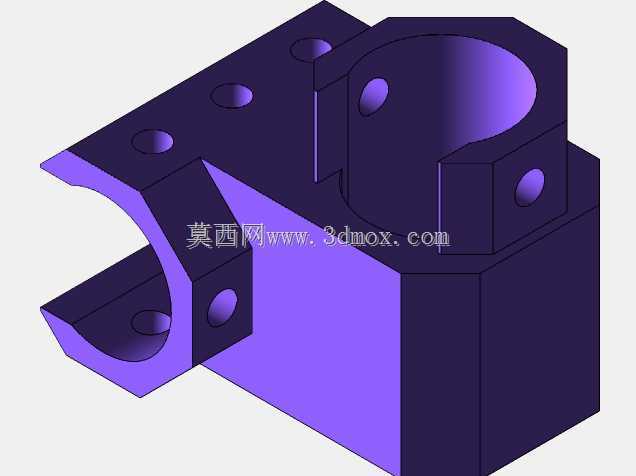

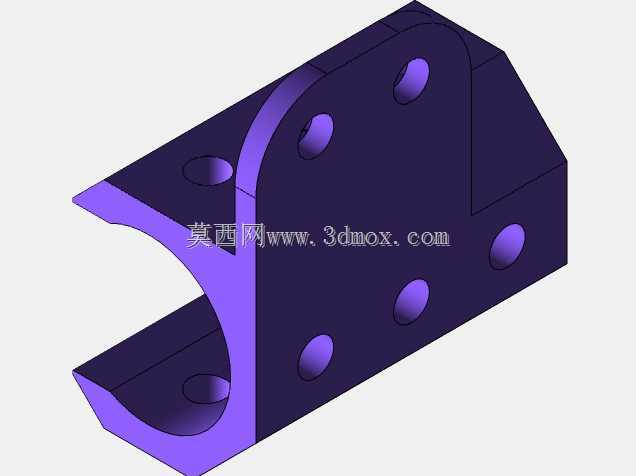

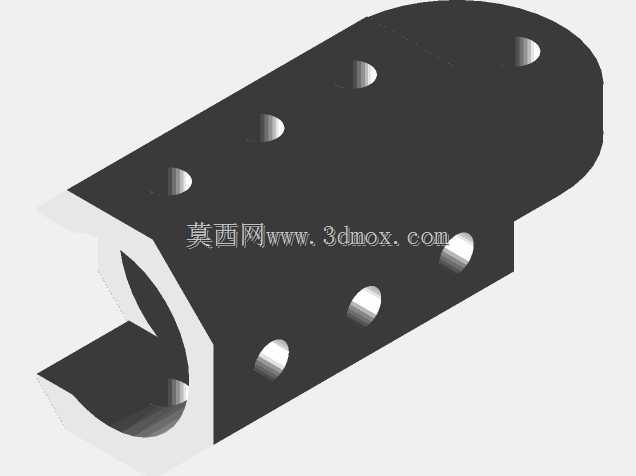

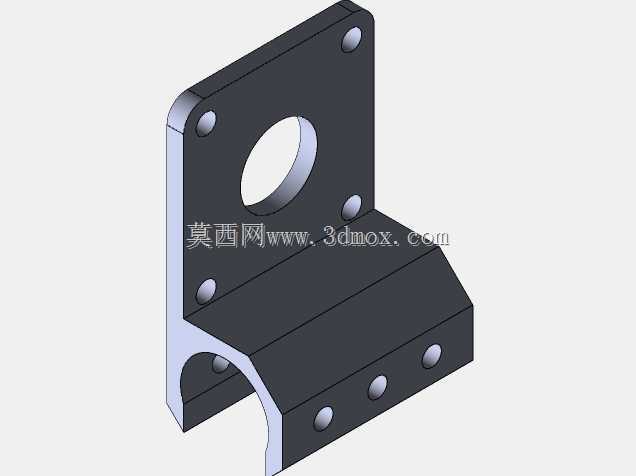

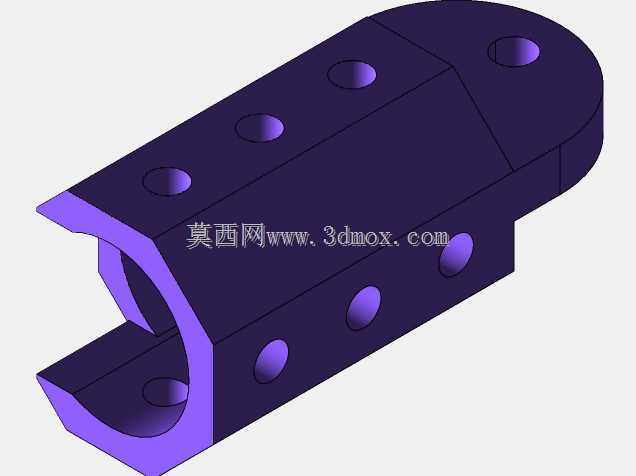

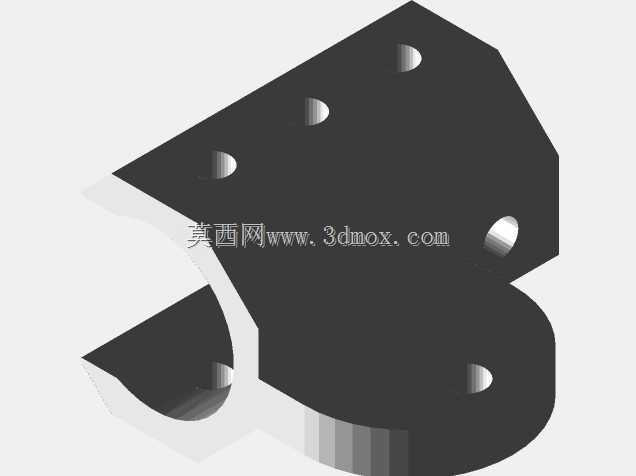

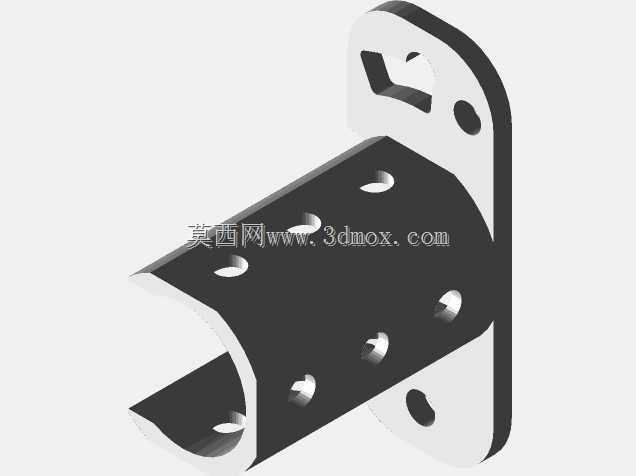

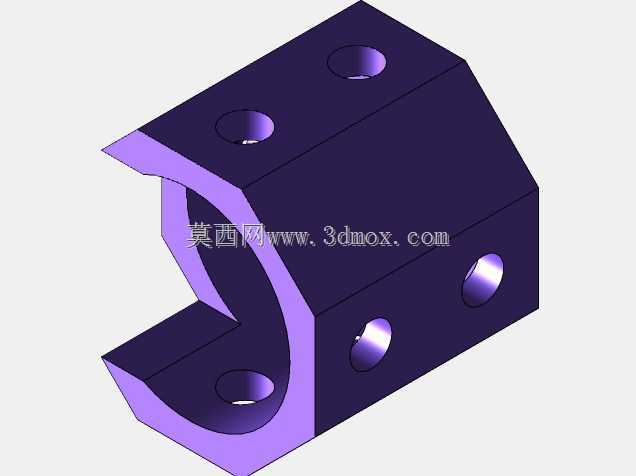

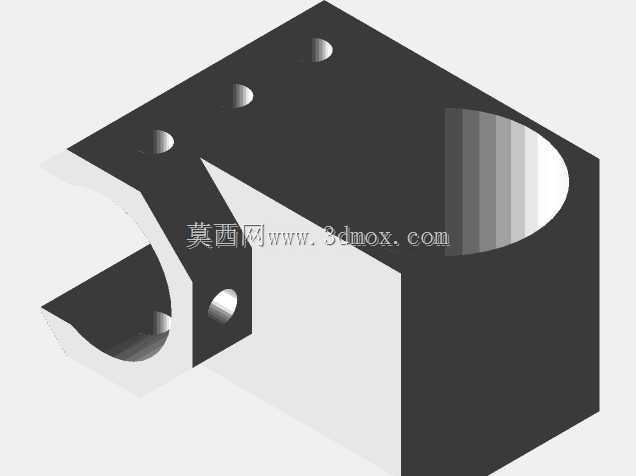

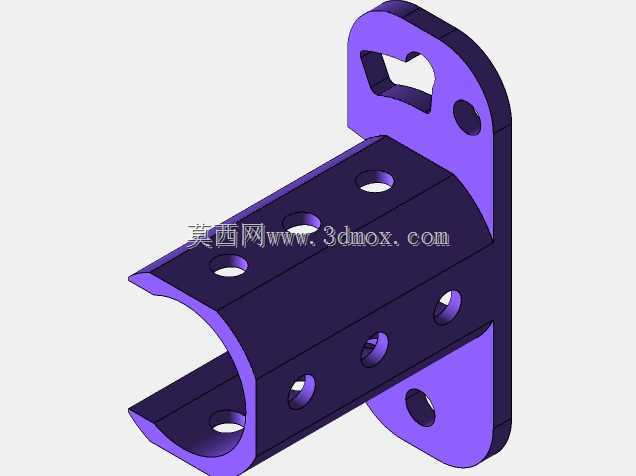

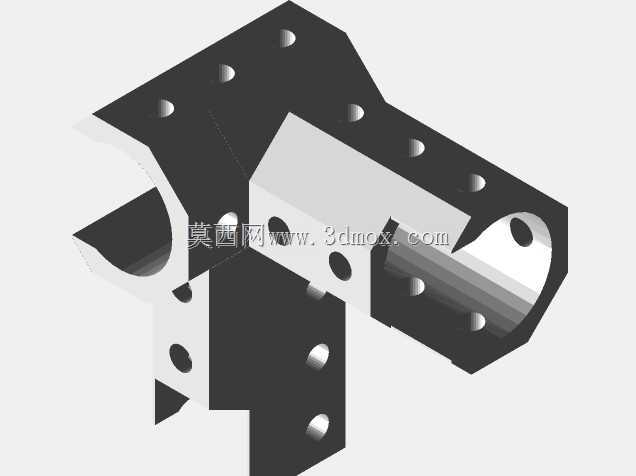

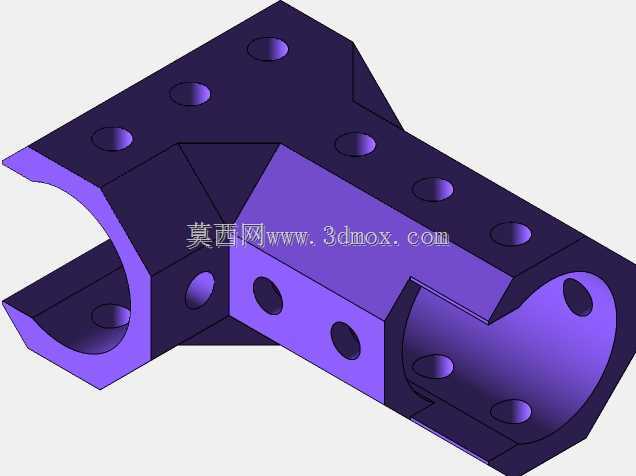

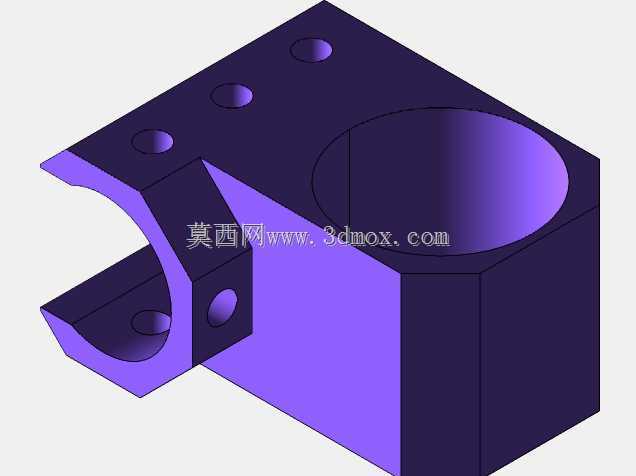

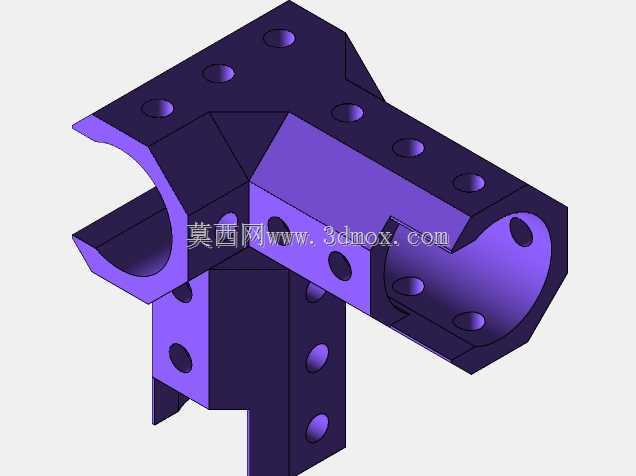

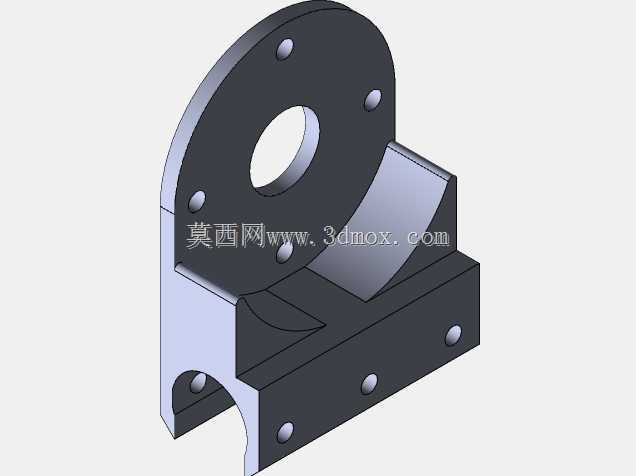

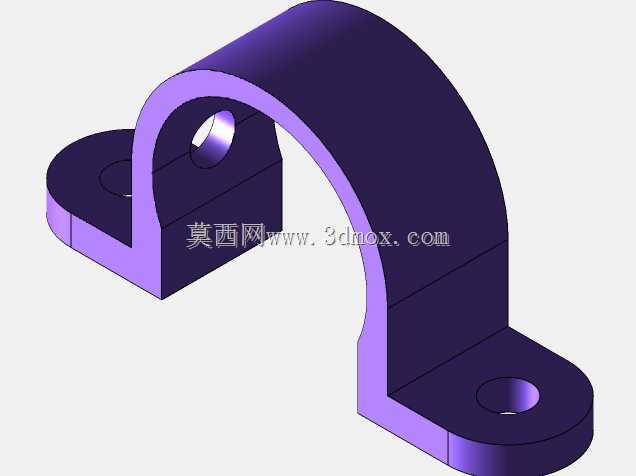

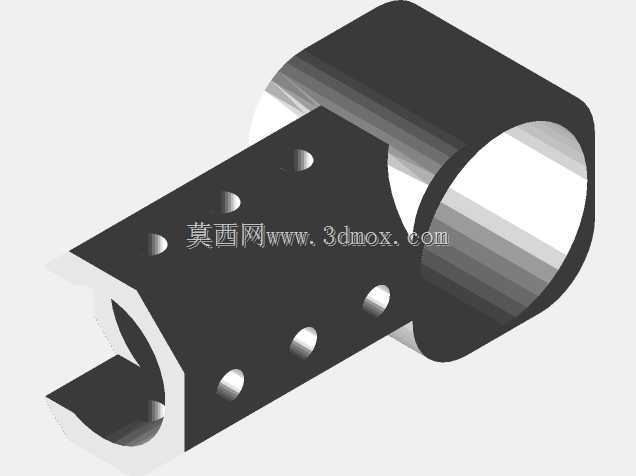

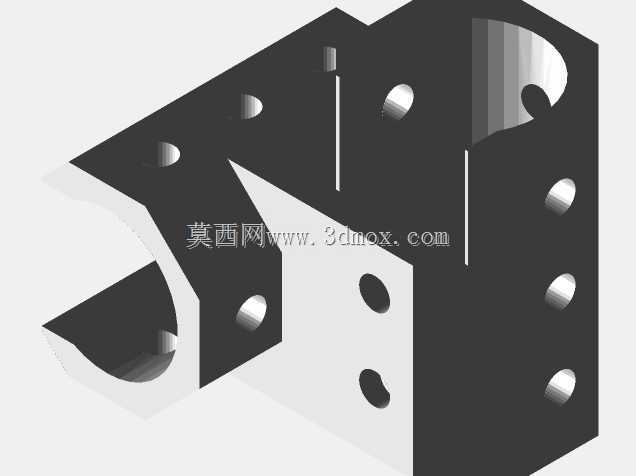

　　在青少年机器人竞赛的机械搭建场景中，这类结构连接构件是整机框架搭建的核心受力部件，主要承担不同功能模组之间的刚性连接、载荷传递以及安装基准定位作用，尤其适配FRC赛事中快速迭代、高强度对抗的使用需求。从结构形态来看，该构件采用半开放槽型结合法兰安装面的复合构型，主体的半圆弧槽结构可直接与标准圆形管材外壁贴合，配合侧面的紧固孔位实现与管件的无间隙抱紧，避免传统方管连接需要额外加工适配面的繁琐工序，赛事现场调整搭建时可快速完成管件的轴向定位与锁紧。

　　两端延伸出的带孔法兰面采用多组均匀分布的安装孔设计，孔位间距匹配赛事常用的铝型材安装孔距标准，既可以通过螺栓直接与行走机构、抬升臂、末端执行器等功能模组的安装板刚性锁附，也能作为相邻结构件的转接基准，减少不同模组连接时的公差累积。设计阶段充分考虑了赛事中的冲击载荷工况，构件的壁厚做了差异化处理，与管件贴合的圆弧段壁厚略高于法兰安装边，在抱紧管件时可分散径向锁紧力，避免局部应力集中导致的构件变形；法兰面上的安装孔采用沉孔设计，螺栓锁附后头部完全沉入构件平面内，不会突出安装面干涉其他运动部件的运行轨迹，这一点在紧凑布局的机器人整机设计中尤为重要，能有效规避赛事中常见的部件剐蹭、线缆勾挂等问题。

　　从安装边界来看，该构件的圆弧槽内径适配赛事常用的2英寸标准圆形铝管，法兰面的安装孔中心距与常见的1x1英寸、2x1英寸铝型材孔位完全兼容，安装时无需额外加工转接板，直接通过标准杯头内六角螺栓即可完成固定，单构件的安装耗时可控制在两分钟以内，完全匹配FRC赛事搭建周期短、现场调整频繁的特点。构件侧面额外设置的两组光孔，可用于穿设线缆固定扎带、安装小型传感器支架或者辅助定位销，在不增加额外转接件的前提下拓展了安装接口，满足不同队伍的个性化搭建需求。

　　实际赛事应用中，这类构件常被用在机器人的抬升臂主支撑、行走轮组悬挂连接、末端执行器与主臂的转接等关键受力位置，其半开放的槽型设计相比传统的全包围管夹，在需要调整管件轴向位置时无需完全拆下螺栓，仅需松开锁紧螺母即可滑动调整位置，大幅缩短了现场调试的时间。结构的受力路径经过优化，从法兰面传递来的冲击载荷会顺着圆弧槽的壁面均匀分散到整段抱紧的管件上，不会在单个安装孔位置形成应力集中点，在对抗赛中承受碰撞、抬升重载时也不易出现连接松动或者构件断裂的问题。建模过程中对所有安装孔的位置度做了严格约束，孔位公差控制在0.1mm以内，确保与标准型材、管件装配时无需二次修配，相邻构件拼接时的形位公差可满足整机装配精度要求，避免因连接构件的加工误差导致后续运动机构出现卡滞、定位偏差等问题。构件的棱边全部做了倒圆角处理，既可以消除加工后的锐边避免安装时划伤操作人员，也能减少应力集中提升构件的抗疲劳强度，在反复拆装、承受交变载荷的使用场景下可有效延长使用寿命。
