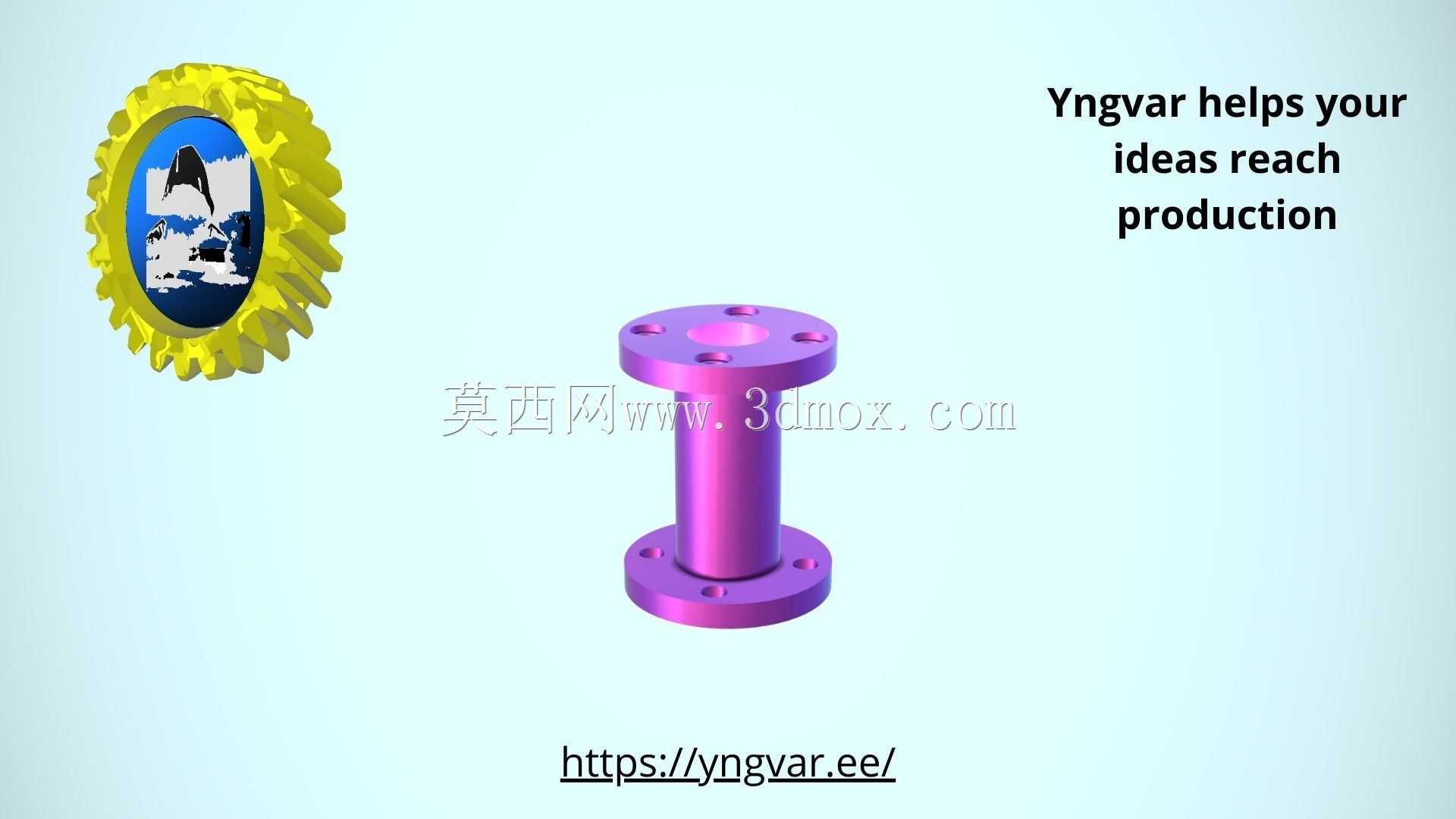

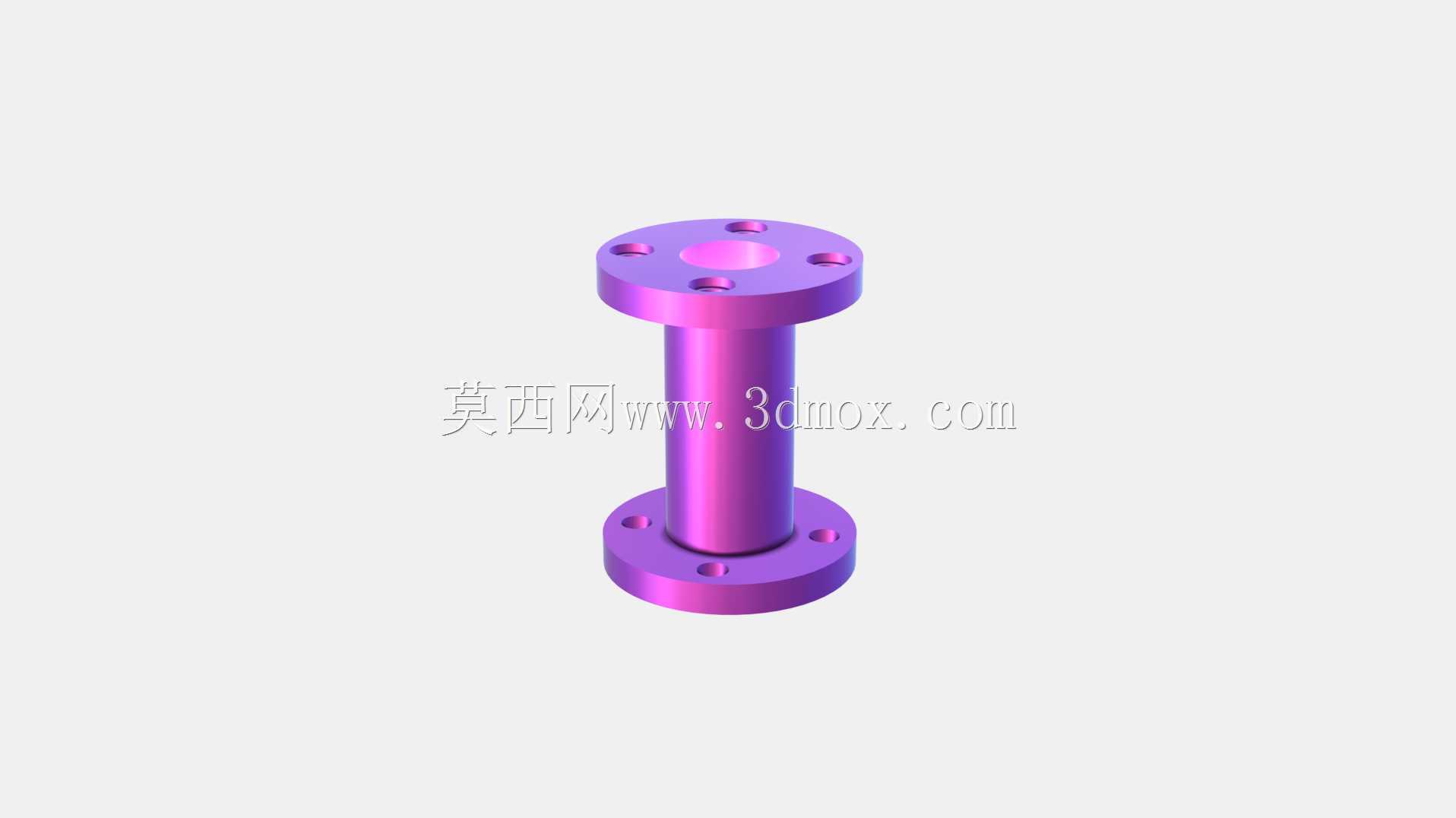

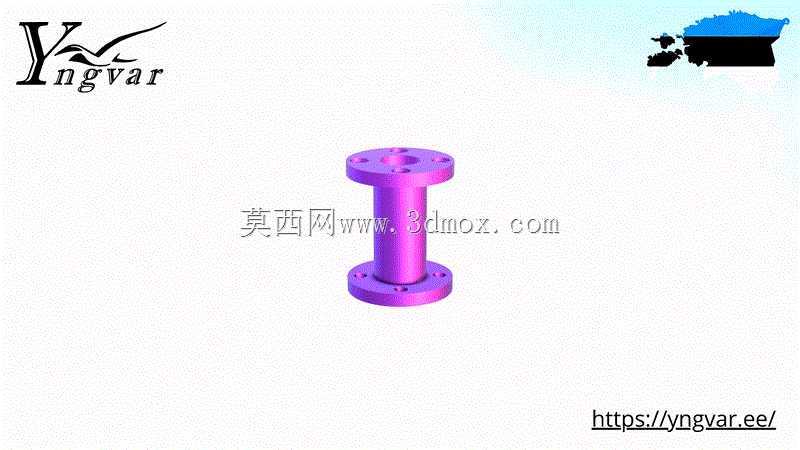

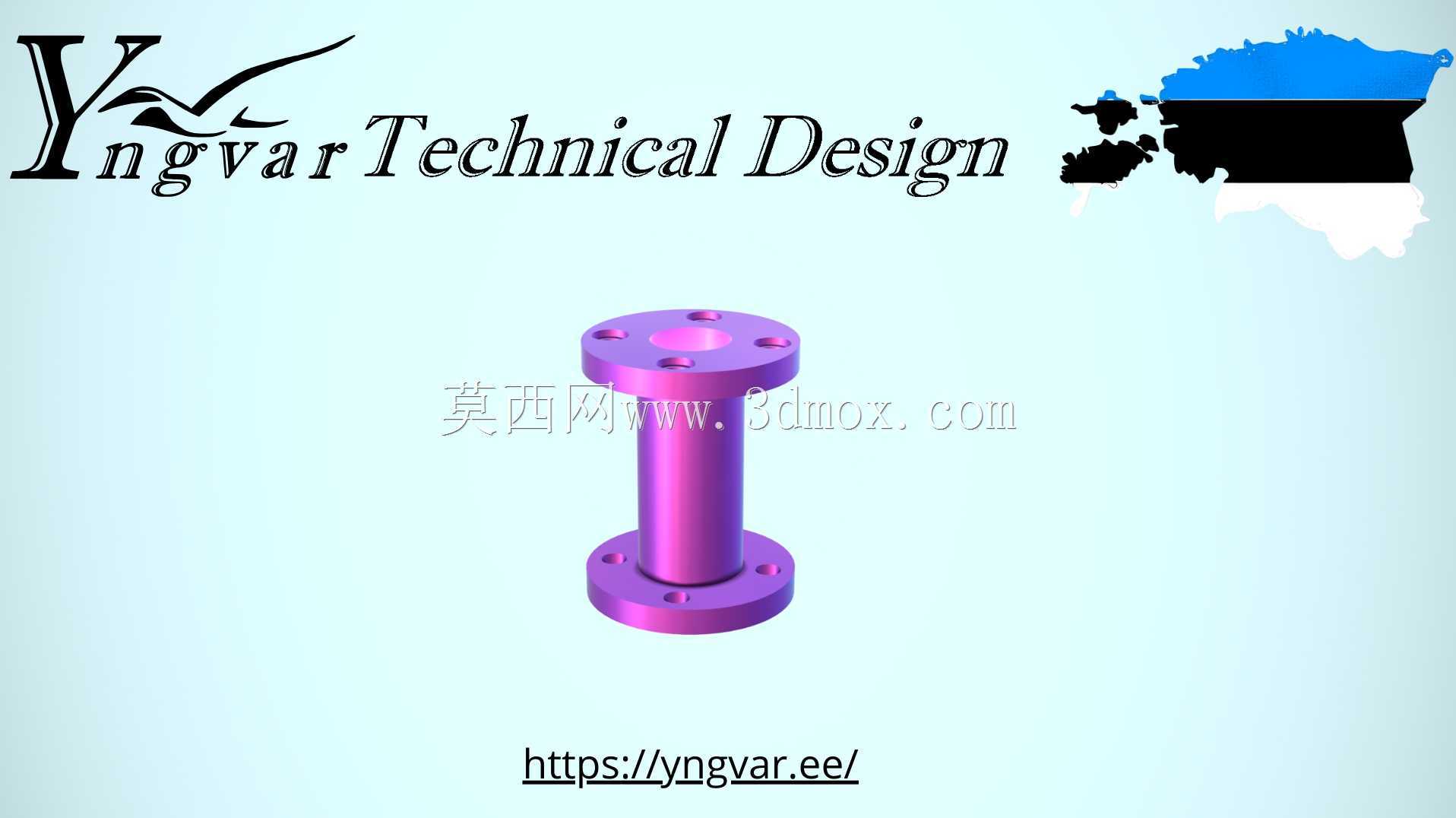

带法兰连接结构的紫色柱状管路连接件

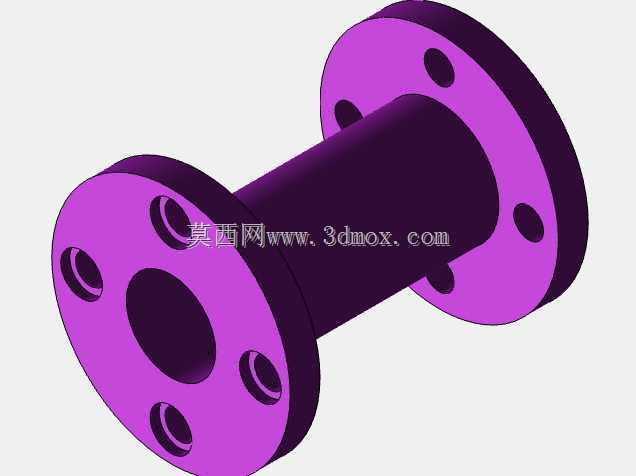

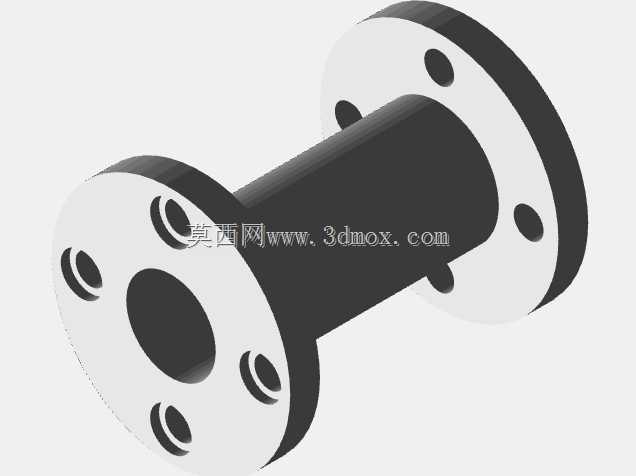

　　在流体输送、小型试验台架搭建以及低压工况的管路排布场景中，这类两端带法兰的柱状连接件是很常见的结构件，很多刚接触管路设计的工程师容易忽略这类零件的安装边界细节，最后现场装配时才发现干涉问题。从结构功能来看，这个零件主要承担两段管路之间的刚性衔接作用，两端的法兰盘上均匀分布的螺栓孔，是用来穿装固定螺栓实现密封压紧的，中间的柱段是流体或者测试介质的流通通道，整体一体成型的结构相比拼接式的接头，能减少两个密封面，降低介质泄漏的概率。

　　做这类零件的三维建模时，首先要确认的是两端法兰的安装匹配尺寸，法兰盘的外径、螺栓孔的中心距、螺栓孔的数量和单孔直径，都要和对接的管路法兰参数完全对应，不然现场根本装不上。中间柱段的长度不能随便定，要提前测量安装位置的轴向空间，留够螺栓拆装的操作空间，尤其是柱段的外径，要和法兰内孔的通径匹配，不能出现通径突变的台阶，不然会增大介质流动的阻力，在有压力波动的工况下，台阶位置还容易产生应力集中，长期运行可能出现开裂风险。

　　实际选型应用的时候，要先看工况的压力等级，如果是低压的水循环、气路测试场景，这个结构的壁厚完全能满足强度要求，但如果是带腐蚀性的介质，还要在建模阶段预留衬层的厚度空间，不能直接按常规壁厚设计。安装的时候要注意，两端法兰的密封面要保证平面度，螺栓紧固的时候要按对角顺序逐步拧紧，不能单边一次性锁死，不然会导致法兰面倾斜，出现密封失效漏液漏气的问题。

　　从设计思路上来说，这个零件的结构做了等强度优化，法兰盘和中间柱段的过渡位置做了小圆弧处理，不要小看这个圆角，很多新手建模的时候直接做直角过渡，后续做有限元应力分析的时候，会发现直角位置的应力值是其他位置的3到4倍，设备长期带压运行，很容易在过渡位置出现疲劳裂纹。另外法兰盘上的螺栓孔位置，要做轻微的倒角处理，一方面是穿螺栓的时候更容易对位，另一方面也能去除机加工产生的毛刺，避免毛刺夹在密封面之间影响密封效果。

　　这类零件的应用场景不只是管路连接，在一些小型工装夹具的导向柱结构、试验设备的支撑柱结构上也能用到，只要把中间的通孔改成实心结构，调整对应的壁厚和法兰尺寸，就能适配不同的承载需求。做三维建模的时候，要提前考虑后续机加工的工艺性，比如中间柱段的外圆要留够磨削余量，法兰的密封面要标注粗糙度要求，螺栓孔的位置度公差要控制在合理范围，不能标注过高的精度要求导致加工成本上升，也不能精度太低导致对接的时候螺栓穿不进去。

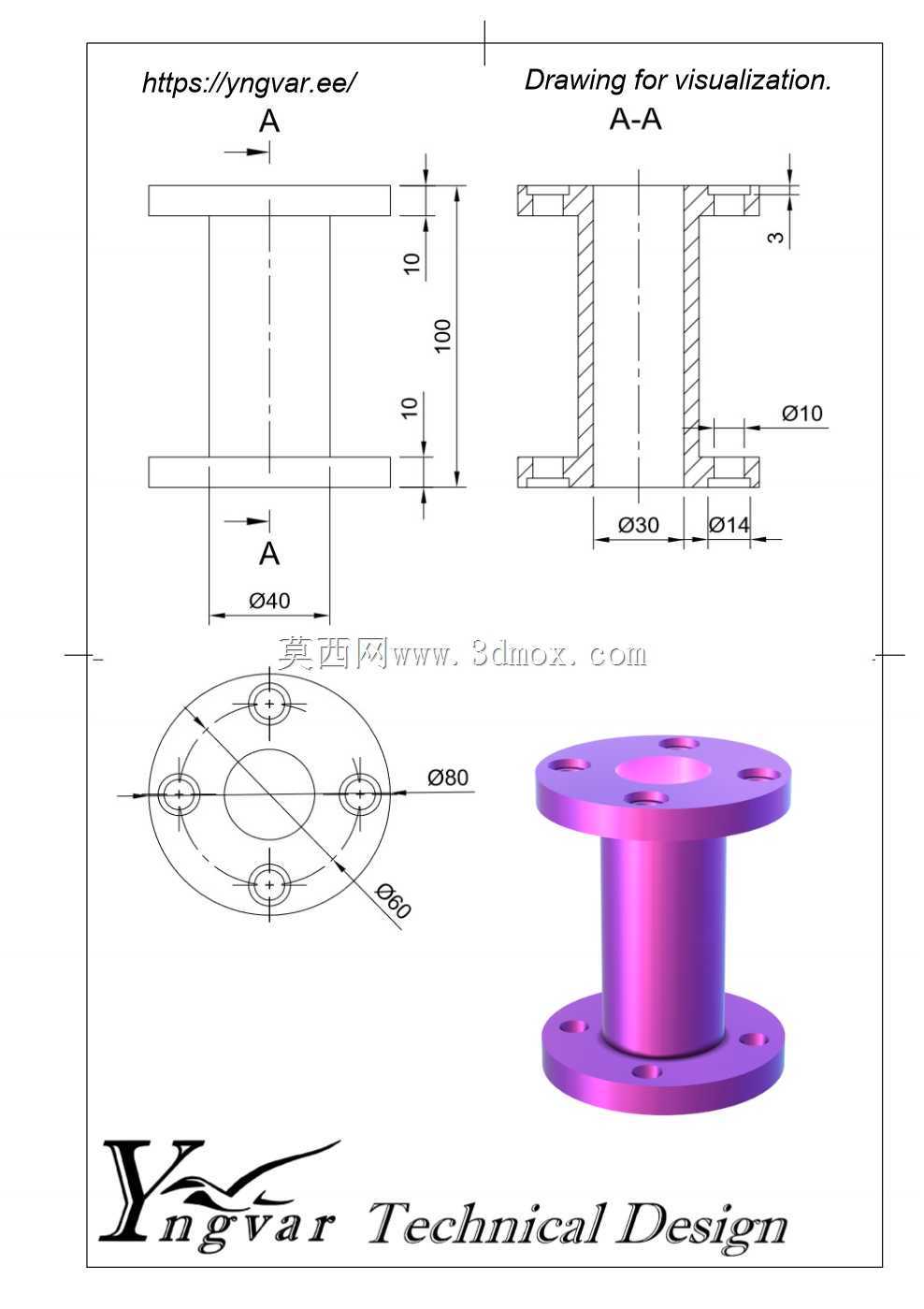

　　很多工程师在出这类零件的工程图时，容易漏掉法兰端面和柱段轴线的垂直度要求，这个形位公差其实很关键，如果垂直度超差，安装之后两段连接的管路会出现不同轴的问题，轻则导致管路别劲产生额外应力，重则直接导致密封垫压偏出现泄漏。另外在做装配校验的时候，要把对接的螺栓、螺母、密封垫都调入装配体做干涉检查，尤其是螺栓长度要匹配，不能出现螺栓拧到底还没压紧密封垫的情况，也不能螺栓太长超出螺母太多占用额外空间。

　　在3D打印快速打样验证阶段，这个结构不需要额外加支撑，因为所有的孔都是垂直于打印平台的方向，柱段是竖直结构，打印完成之后只需要简单去除支撑毛刺，就能用来做装配匹配测试，能快速验证法兰孔位是否和对接件匹配，柱段长度是否符合安装空间要求，相比传统机加工打样，能节省不少前期验证的时间成本，等结构验证无误之后，再根据实际工况的压力、介质要求选择对应的金属或者工程塑料材料做批量加工。
