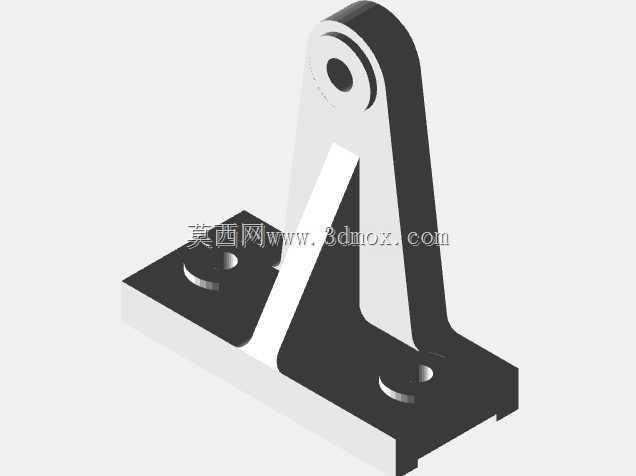

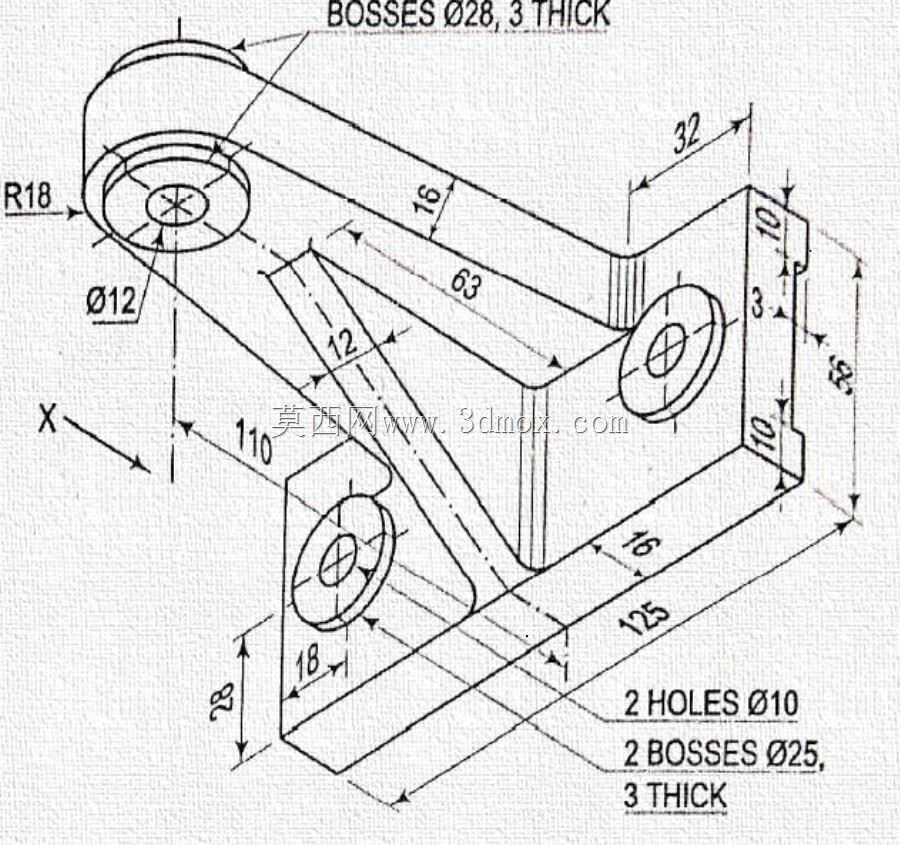

带加强筋立式安装支座结构设计练习件

　　做机械结构设计的从业者大多有过加强筋特征建模的练习经历，这类带三角加强筋的立式支座，是小型设备机架、工装夹具定位单元里极常见的支撑类零件，日常做非标设备设计时，但凡需要在水平面安装基础上提供垂直方向的铰接支撑点位，这类结构的出现频率非常高。从实际使用场景来看，这类支座通常通过底板上的两个沉头安装孔固定在型材机架或者设备台面板上，立板顶部的通孔用来穿装铰接销轴，连接摆臂、连杆、检测支架这类需要小范围转动的部件，三角加强筋的存在，是为了抵消立板承受侧向载荷时产生的弯矩，避免立板和底板连接位置出现应力集中导致的断裂变形。很多刚接触三维建模的新手做这类零件时，容易忽略安装边界的尺寸匹配问题，比如底板的厚度要匹配常用内六角螺栓的沉头深度，两个安装孔的孔距要符合对应规格铝型材的槽距标准，不然画出来的模型到实际装配时会出现螺栓装不进去、孔位对不上的问题。立板顶部的铰接孔公差通常要选H7级的间隙配合，保证销轴穿入后既能灵活转动又不会出现过大的旷量，加强筋的厚度一般取底板厚度的0.7到0.8倍，太厚容易在注塑或者铣削加工时出现应力变形，太薄又起不到足够的加强作用。

　　设计这类支座的时候，首先要确定顶部铰接孔的中心高度，这个尺寸直接决定了连接部件的摆动行程范围，其次要核算立板承受的最大侧向载荷，根据载荷大小调整加强筋的斜边角度和立板的厚度，底板的长宽尺寸要保证安装后整个支座的稳定性，避免设备运行时出现共振晃动。很多人做建模练习时容易把加强筋和立板、底板的连接位置做成直角，实际生产中不管是机加工件还是注塑件，这些连接位置都要做R角过渡，一是减少应力集中，二是加工时避免刀具清角的额外工序，降低加工成本。从安装边界来看，这类小型支座的底板通常不会做的太大，两个安装孔一般选M5或者M6的螺栓规格，对应的沉头孔深度要保证螺栓拧紧后顶面不会高出底板平面，避免影响其他部件的安装。

　　立板和底板的连接位置除了正面的三角加强筋，背面如果空间允许也可以加设小尺寸的加强筋，但如果是用于轻量化场景的设备，单块正面加强筋足够满足强度需求时就不需要额外加筋，避免增加不必要的零件重量。这类零件的建模过程也是练习SolidWorks里筋特征、拉伸凸台、异形孔向导这些基础命令的典型案例，做筋特征的时候要注意草图的线条端点要和已有实体的边线准确重合，不然容易出现筋特征生成失败或者厚度偏移的问题，顶部铰接孔的位置要和立板的两侧保持对称，保证受力时两侧的载荷分布均匀。

　　实际选型使用这类支座时，还要注意零件的材质选择，普通工装场景用Q235钢表面发黑处理就足够，有轻量化需求的场景可以选6061铝合金做阳极氧化，有耐腐蚀要求的场景则要选用304不锈钢材质，不同材质对应的加强筋厚度核算标准也有细微差别，钢材的屈服强度高，筋厚可以适当做薄，铝合金的强度低一些，筋厚就要相应增加。很多新手在做这类练习件时，容易忽略零件的工艺性，比如底板的底面如果是安装定位面，就要保证平面度要求，建模时不要在底面上添加多余的特征，避免后续加工时需要多做铣削工序，立板的两个侧面如果没有装配要求，不需要做过高的表面粗糙度要求，普通铣削加工的精度就可以满足使用需求。
