带凸台异形基座类电源变压器结构件

项目分类:变压器 发布时间:2025-01-13 ID:892395
  • 带凸台异形基座类电源变压器结构件
  • 带凸台异形基座类电源变压器结构件
  • 带凸台异形基座类电源变压器结构件
  • 带凸台异形基座类电源变压器结构件
  • 带凸台异形基座类电源变压器结构件
  • 带凸台异形基座类电源变压器结构件
  • 带凸台异形基座类电源变压器结构件
  • 带凸台异形基座类电源变压器结构件

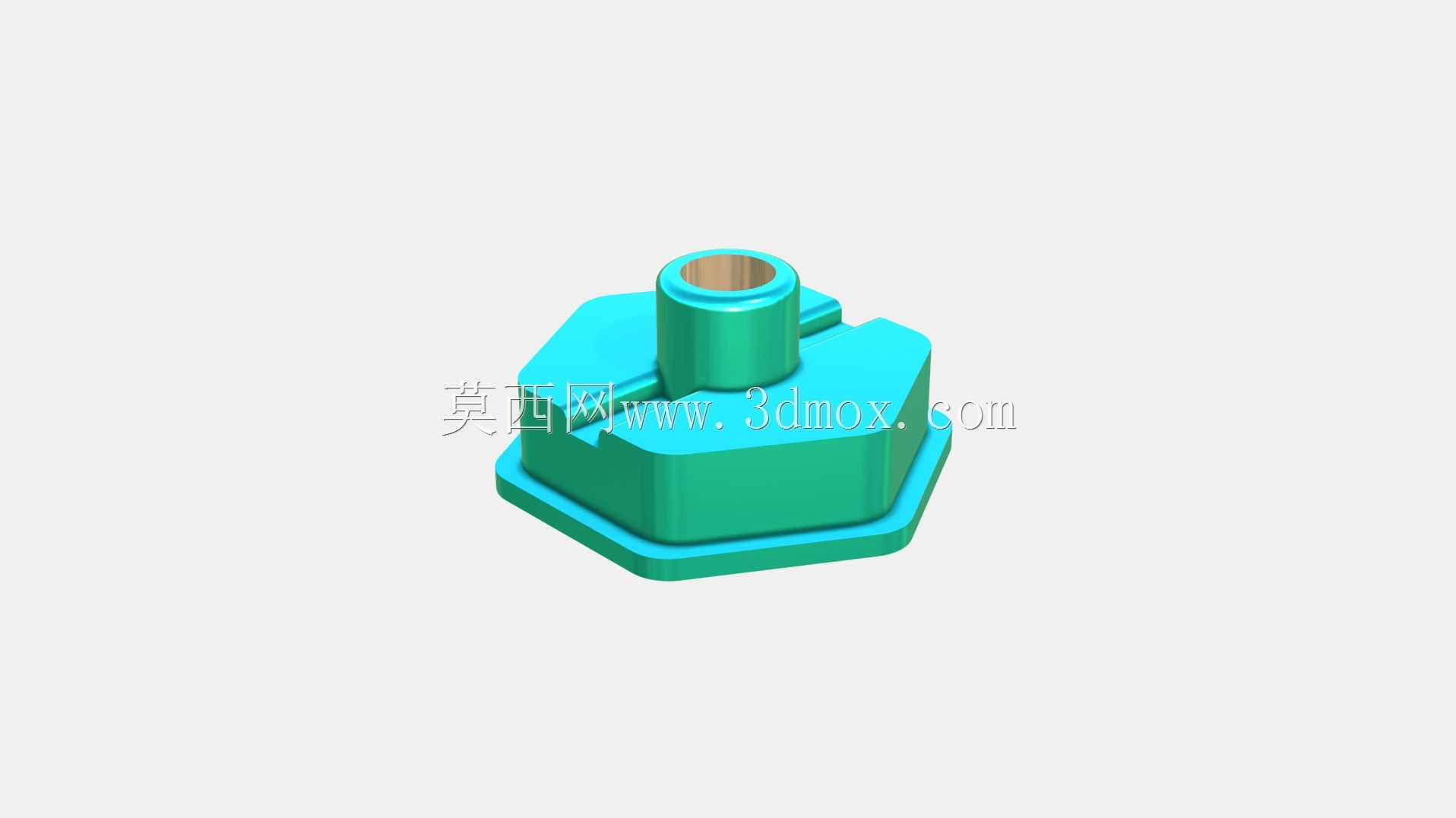

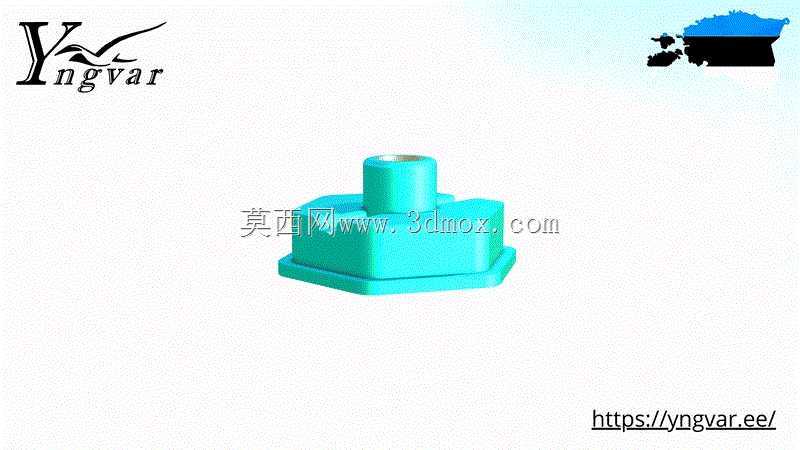

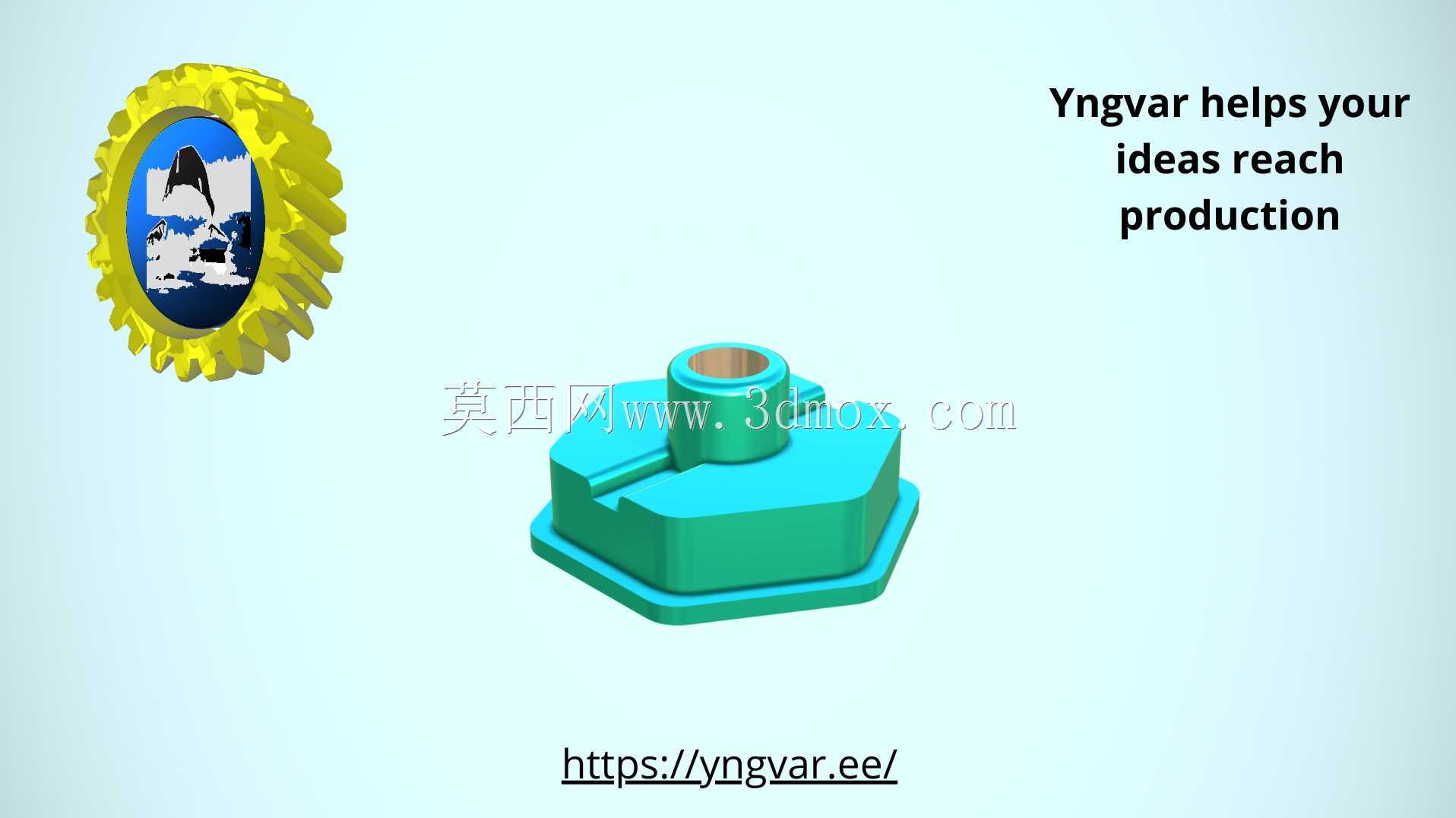

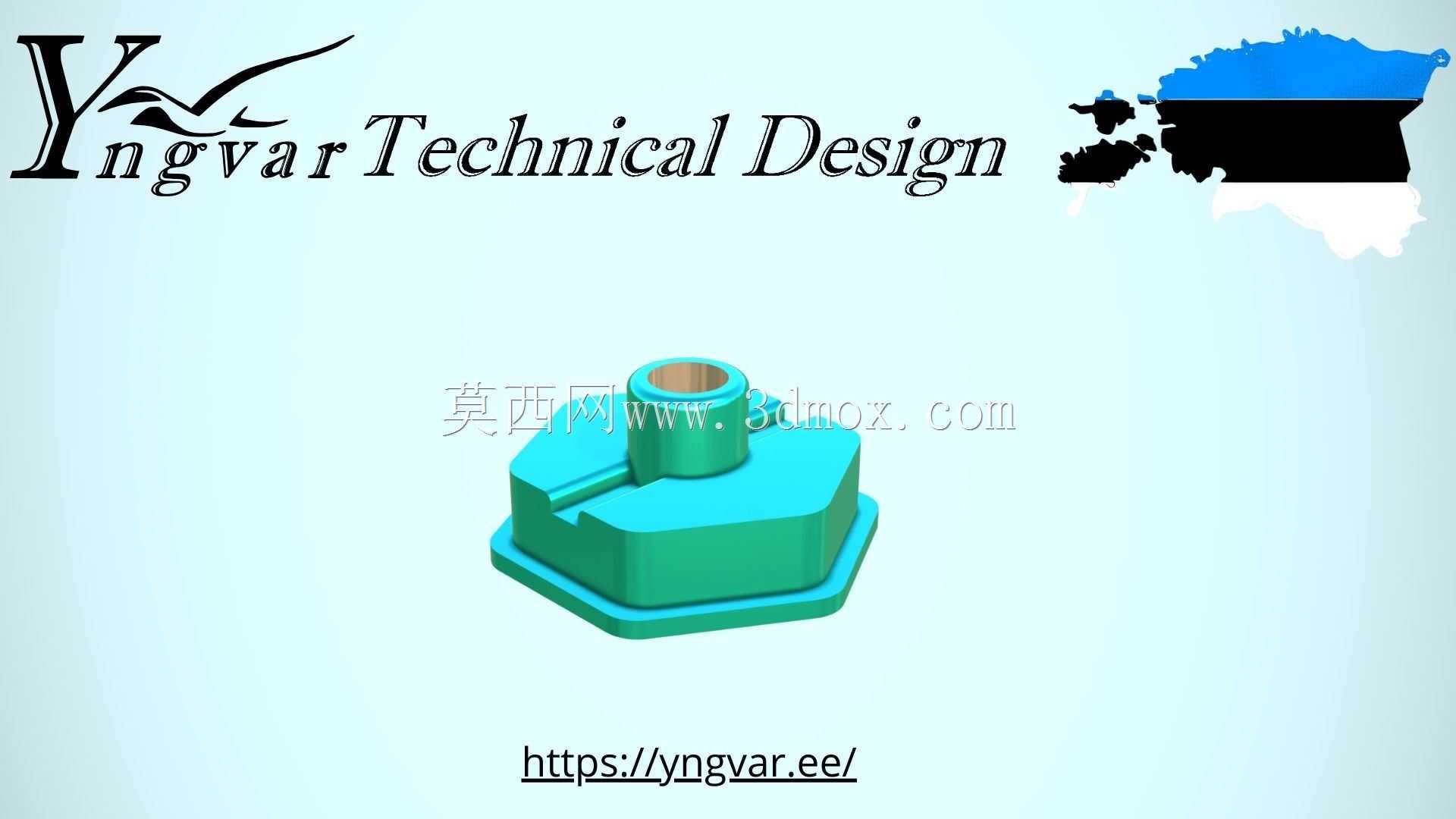

  在中小功率电源适配、低压工控供电场景中,这类带中心凸台的异形基座结构件,是电源变压器磁芯与绕组封装的核心承载部件,日常多应用于桌面式电源适配器、小型工控板卡供电模块、消费类电子内置供电单元中,承担绕组固定、磁芯定位、绝缘隔离、安装对位的多重作用。从结构设计逻辑来看,底部采用切边六边形的法兰式轮廓,并非随意的造型选择,而是兼顾了PCB板安装时的空间利用率与防呆需求:常规圆形基座在贴装或螺丝锁附时容易出现周向转动,切边后的轮廓可以和PCB板上的丝印框精准匹配,组装时无需额外对位标记就能快速放正,减少产线组装的对位时间,同时切边结构也能避让板卡上周边的电容、电阻等贴片元件,避免结构干涉。

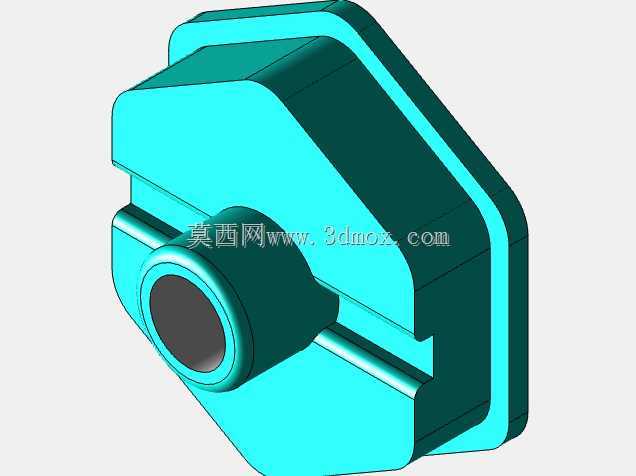

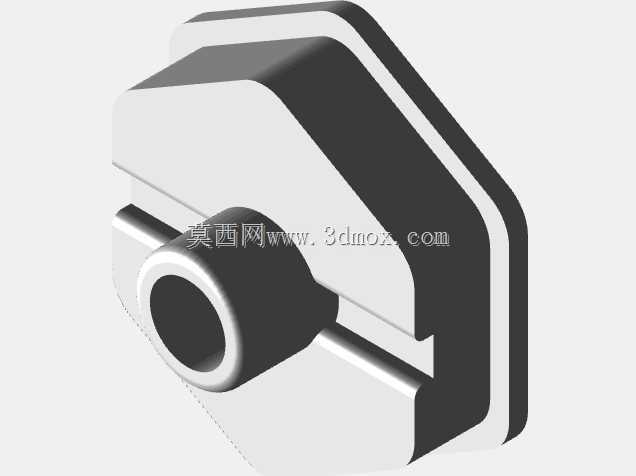

  中心位置的圆柱形凸台是整个结构的功能核心,其内腔用于容纳变压器磁芯的中心柱,凸台的高度经过精确核算,既要保证磁芯装入后不会出现轴向窜动,又要控制整体高度不超过板卡的元件限高要求,凸台的外径与绕组骨架的内孔采用小间隙配合,装配时骨架可以顺着凸台滑入到位,不需要额外的粘接定位就能保证绕组与磁芯的同轴度,降低漏磁带来的效率损耗。从安装边界来看,底部法兰的厚度控制在1.2mm到1.5mm之间,既保证了螺丝锁附时的结构强度,不会因为锁附力过大出现基座开裂,又不会过多占用板卡的垂直空间;法兰上预留的安装孔位采用沉头设计,锁附螺丝后螺丝头不会突出基座表面,避免和上层的外壳或者其他元件产生刮擦。

  整个基座的外壁做了0.5mm的拔模斜度,不管是采用注塑加工还是3D打印快速打样,都能顺利脱模,不会出现侧壁拉伤的问题;基座的边角位置全部做了R0.3的圆角处理,一方面是避免加工时的应力集中,提升结构件的抗冲击能力,另一方面也能防止组装过程中尖锐边角划伤操作人员或者破坏绕组的绝缘漆层。在实际选型应用中,这类结构件需要匹配对应功率的变压器绕组参数,比如5W功率的电源变压器,基座的整体外接圆直径控制在18mm左右,中心凸台的高度控制在8mm,刚好可以容纳EE16型磁芯的配套绕组;如果是10W功率的规格,基座尺寸会对应放大到外接圆直径22mm,凸台高度10mm,适配EE19型磁芯的安装需求。结构设计时还特意在法兰与凸台的连接位置做了加强筋过渡,避免变压器在受到跌落冲击时,凸台从法兰位置断裂,导致磁芯移位、绕组短路的问题;加强筋的厚度控制在0.8mm,不会额外增加过多的材料成本,同时能将凸台与法兰的连接强度提升40%以上,满足消费类电子1.2米跌落测试的结构强度要求。从绝缘防护的角度来看,基座的侧壁高度刚好可以覆盖绕组的最外层,当绕组完成绕制包裹绝缘胶带后,基座侧壁可以避免绕组和周边的金属散热片、屏蔽罩直接接触,降低绝缘击穿的风险,同时基座本身采用绝缘材质,不需要额外在绕组和安装板之间增加绝缘垫片,减少了组装工序和物料成本。

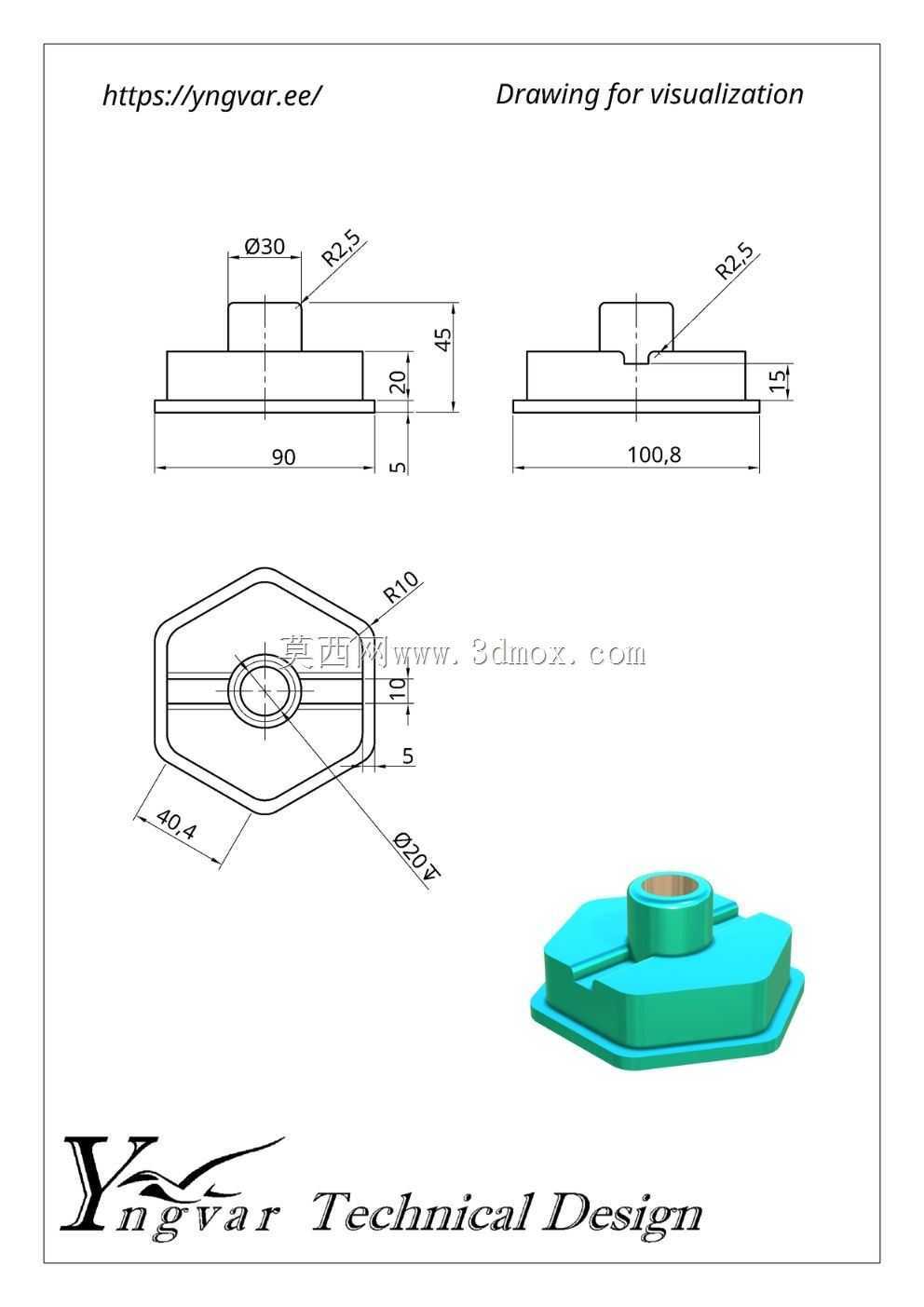

  在实际建模过程中,这类结构需要重点关注配合尺寸的公差控制:凸台与骨架内孔的配合公差控制在+0.05mm到+0.1mm之间,间隙过小会导致骨架装配困难,间隙过大则会出现磁芯偏心、漏磁增大的问题;底部安装孔的位置度公差控制在0.1mm以内,保证和PCB板的孔位精准对齐,不会出现锁附时螺丝偏斜顶坏板卡线路的问题。另外,基座底部和PCB接触的平面做了0.05mm的平面度要求,保证锁附后基座和板卡完全贴合,不会出现倾斜导致的磁芯气隙不均匀,影响变压器的电气性能。这类结构看似简单,实则每一处尺寸和造型都对应着实际生产组装、性能可靠性的需求,没有多余的装饰性结构,完全围绕功能实现做设计优化,是中小功率电源变压器结构设计中非常典型的实用化结构方案。
