AR15步枪下机匣锻造结构三维设计

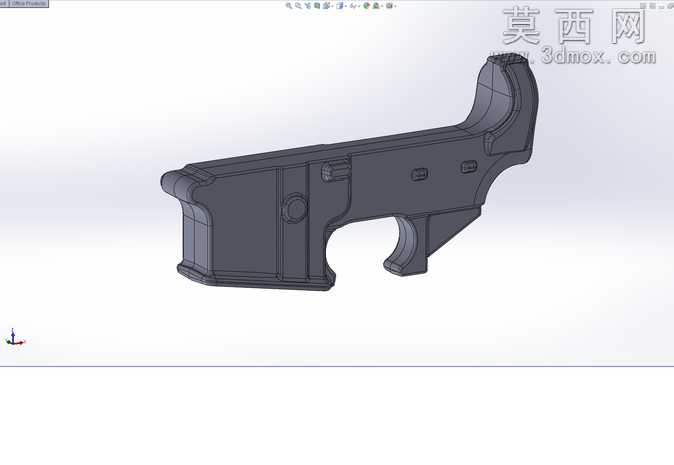

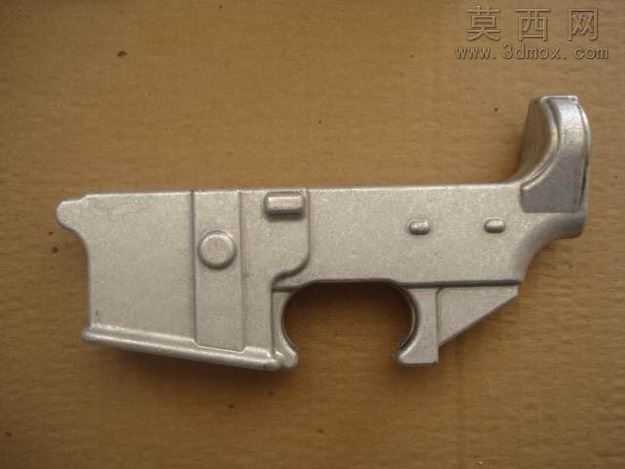

本作品为AR15步枪下机匣的锻造结构三维建模成果，建模过程基于实物扫描获取的点云数据开展反向工程设计，完整还原了锻造工艺下下机匣的全部结构特征。建模阶段首先对扫描得到的点云数据进行降噪、对齐、精简预处理，剔除扫描过程中产生的杂点与冗余数据，通过特征点匹配完成多视角点云的拼接对齐，为后续曲面重构提供精准的数据基础。曲面重构阶段采用参数化建模思路，先提取下机匣的主体轮廓基准面，依次绘制机匣主体的外形轮廓草图，通过拉伸、切除等基础特征构建机匣的主体基体，再针对握把安装位、弹匣仓、扳机护圈、枪托连接段、上机匣配合面等关键功能结构进行精细化特征构建，精准还原各部位的拔模斜度、圆角过渡、安装凸台等锻造工艺特征，确保模型符合锻造加工的工艺要求，避免出现倒扣、壁厚不均等不符合锻造生产的结构问题。材质设置阶段参考实际枪械锻造件的金属材质特性，为模型赋予哑光合金钢材质，调整材质的粗糙度、金属度参数，还原锻造毛坯表面的细微氧化质感与金属光泽，渲染阶段采用三点布光方案，主光源模拟工业展示的柔光效果，辅助光源补充暗部细节，背光源勾勒模型轮廓，清晰呈现机匣各部位的结构层次与棱线特征。模型完整保留了下机匣各功能部位的装配基准特征，包括扳机组件安装孔位、快慢机让位槽、弹匣卡笋安装位、前后销钉孔等关键结构，所有特征的尺寸比例均与实物扫描数据保持一致，可用于锻造工艺的模具设计参考、结构装配验证、加工工艺仿真等场景，建模过程中对扫描数据的误差进行了合理修正，在保证还原度的前提下优化了模型的曲面质量，避免了扫描模型常见的曲面碎面、特征失真问题，确保模型具备良好的可编辑性与工程实用性。
