带安装底座的U型双孔连接固定支架

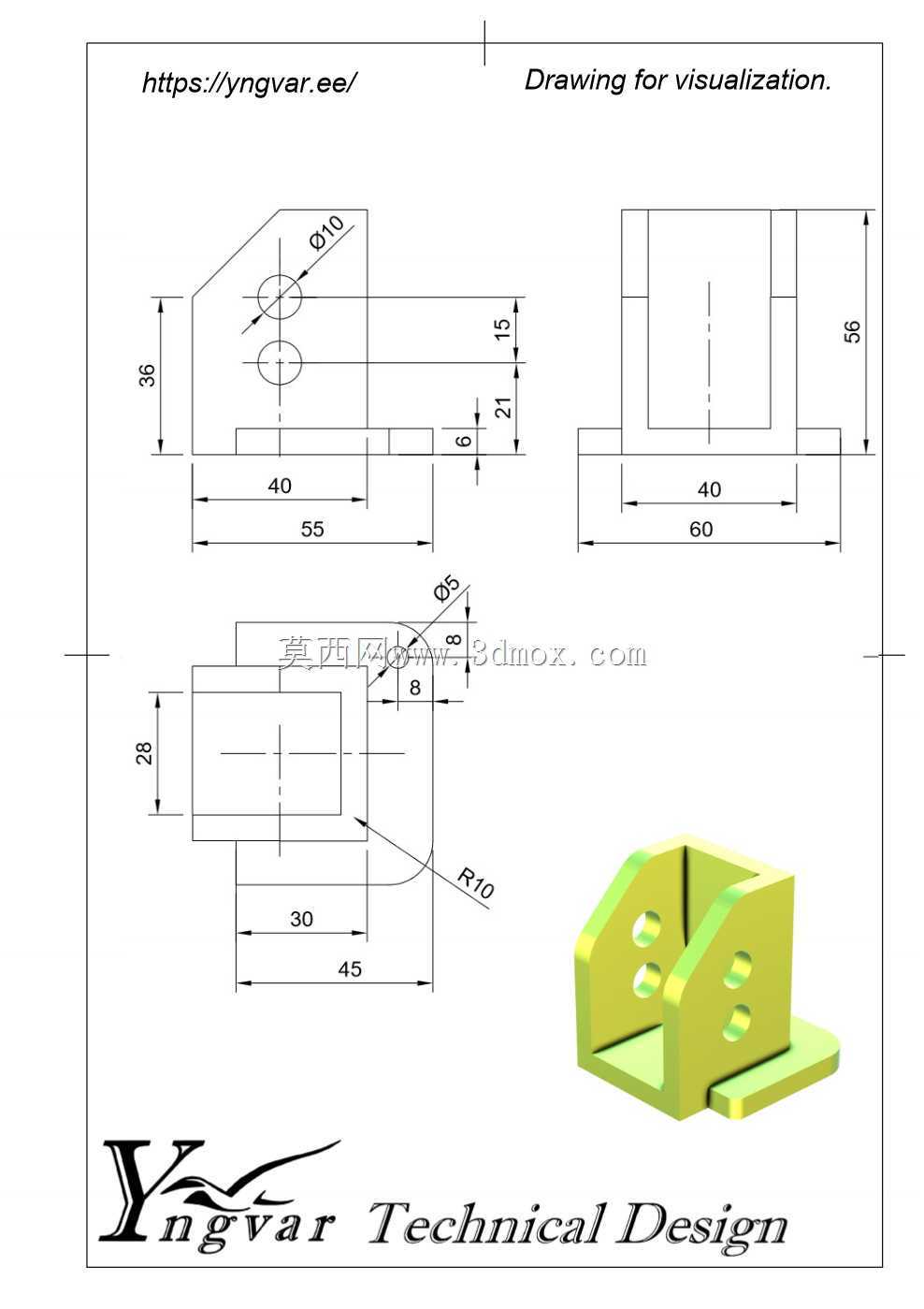

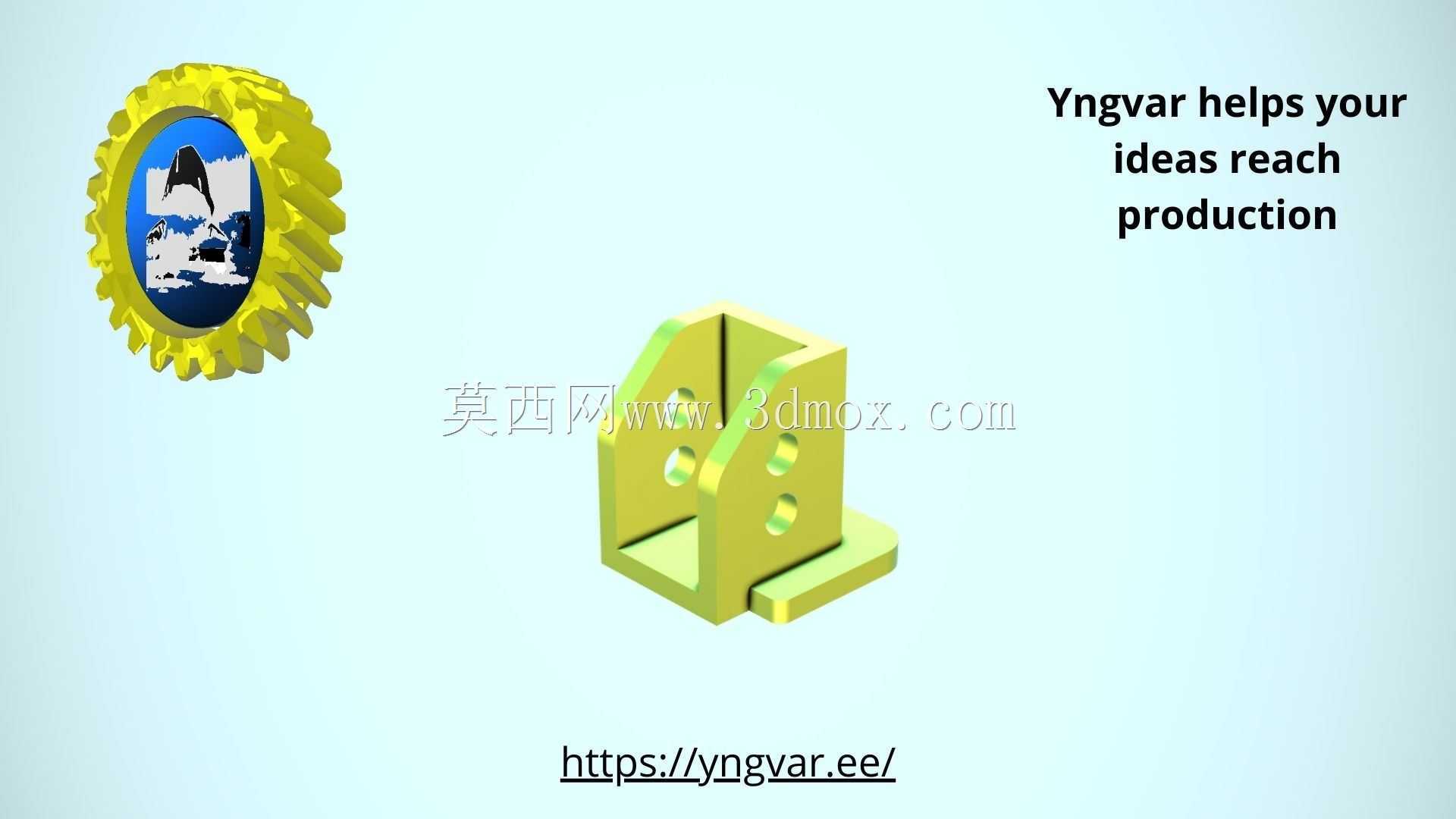

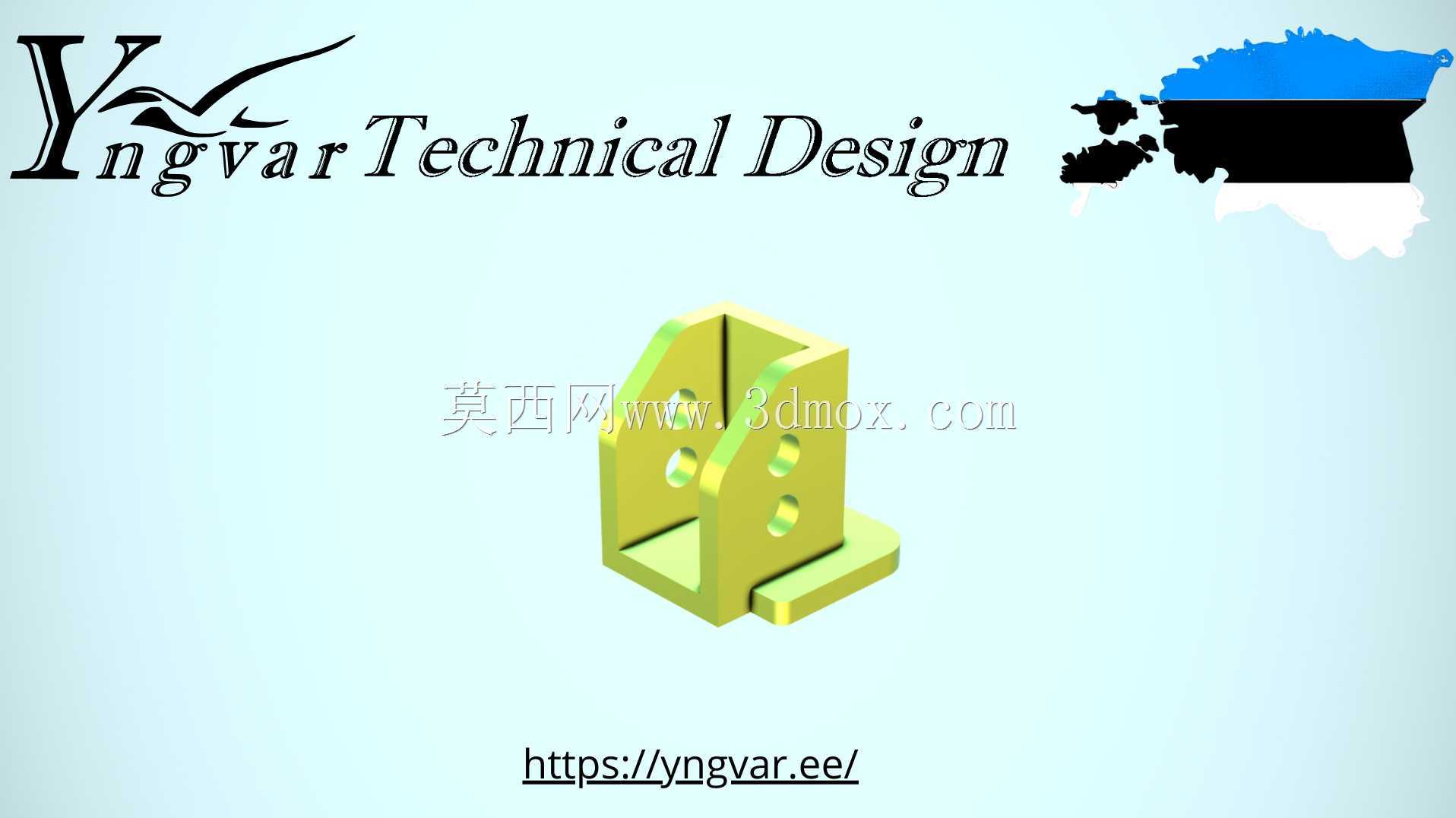

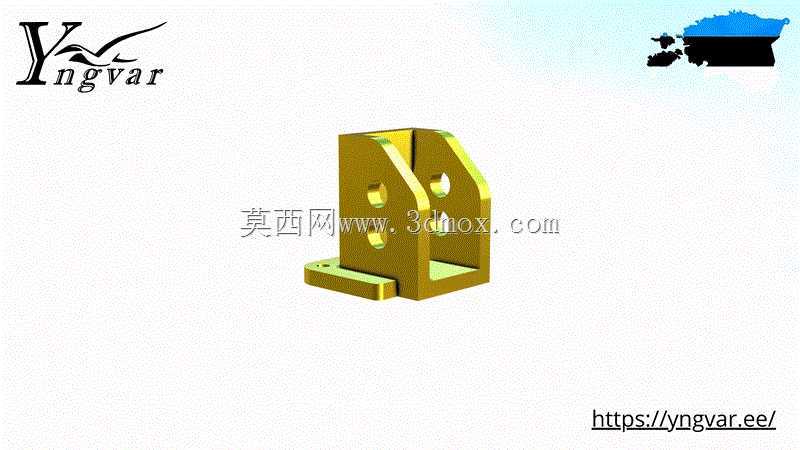

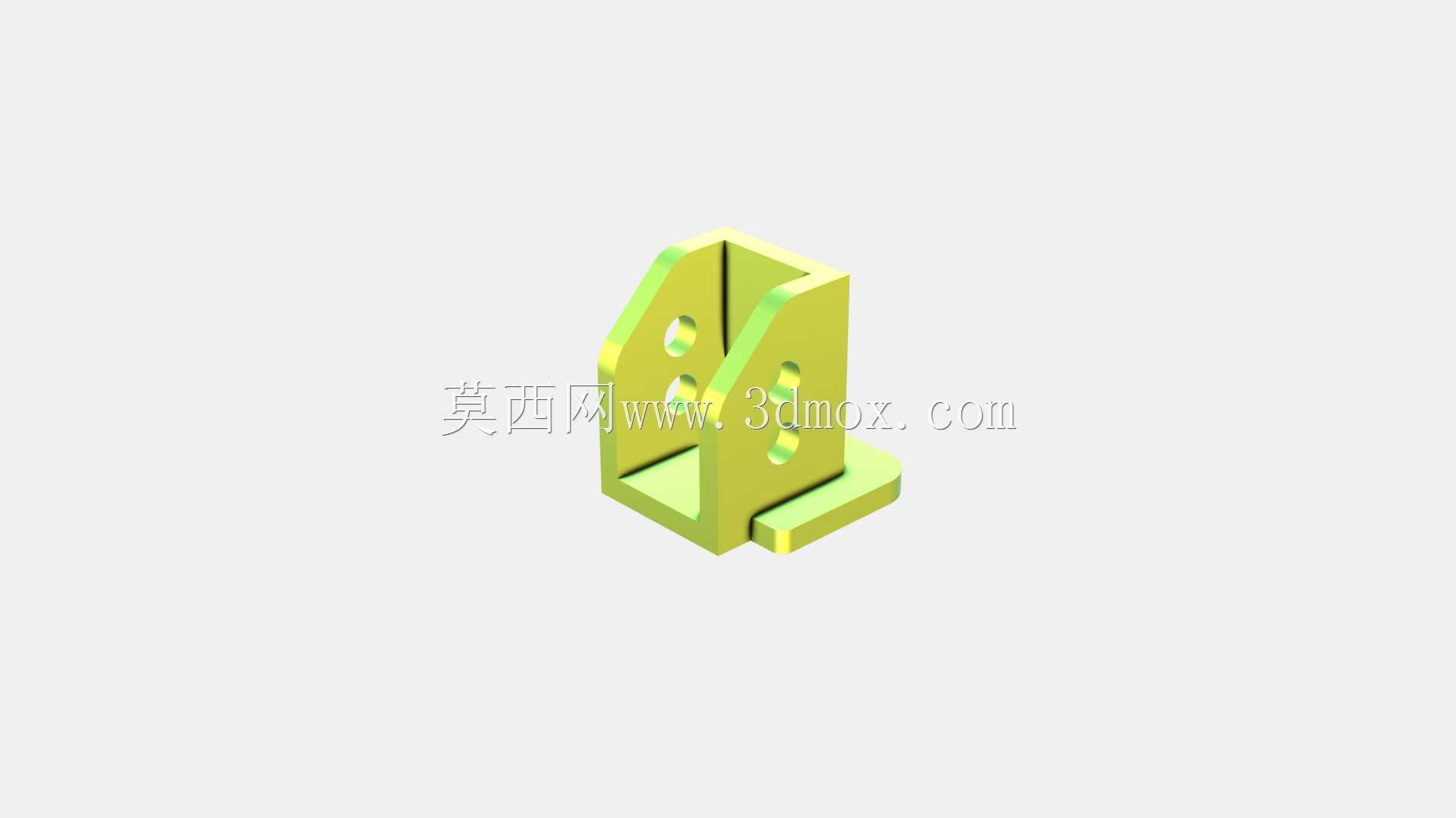

　　这款U型双孔连接固定支架，是工业装配场景里常用的刚性连接构件，日常在自动化生产线的工位辅件安装、小型设备的机架拼接、检测工装的定位模块搭建场景中都能见到它的身影，核心作用是实现两个垂直方向构件的刚性连接与载荷传递，避免连接部位出现应力集中导致的形变或松脱。从结构设计逻辑来看，底部采用带定位凸台的平板安装底座，底座上预留的两个沉头安装孔，是为了适配M6规格的内六角圆柱头螺钉，安装时螺钉头可以完全沉入沉孔内，不会突出底座平面，保证支架安装后与安装基面完全贴合，不会出现安装间隙导致的支架晃动；底座两侧的凸台结构，是为了增强底座与上方U型立壁的连接强度，避免支架承受侧向载荷时，立壁与底座的衔接位置出现断裂，这部分的圆角过渡做了R2的处理，能有效分散衔接处的应力，在承受交变载荷时不会出现应力疲劳开裂。

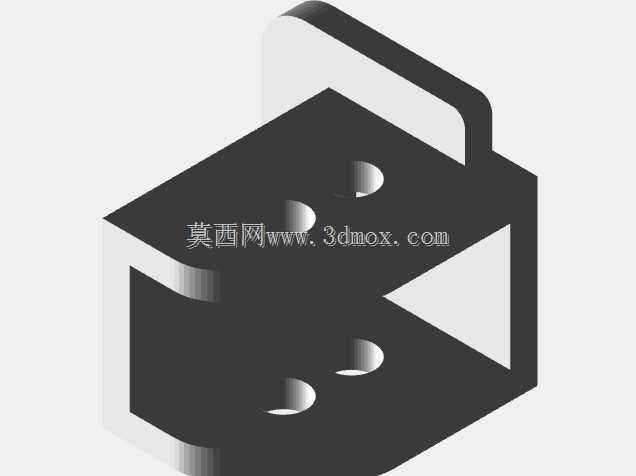

　　上方的U型开口结构，开口宽度适配20mm厚度的连接板材，两侧立壁上各开设两个同轴的通孔，孔位公差控制在H7级别，既可以穿入销轴实现铰接式连接，也可以穿入螺栓实现刚性锁紧，满足不同的装配需求；U型开口的顶部做了15度的导向倒角，装配对接时不需要完全精准对位就能让被连接件顺利滑入开口内，能有效降低现场装配的对位难度，提升装配效率。从安装边界尺寸来看，底座整体长度为48mm，宽度为32mm，安装孔的中心距为32mm，适配市面上多数标准铝型材的安装孔位，不需要额外打孔就能直接固定在30系列、40系列的工业铝型材机架上；支架整体高度为52mm，U型立壁的厚度为8mm，能承受最大1200N的垂直静载荷，侧向能承受最大500N的弯曲载荷，完全满足小型工装、辅件的安装承重需求。

　　在实际选型使用时，需要注意如果是用于有振动的设备上，立壁的连接孔位需要加装防松垫圈，避免长期振动导致连接螺栓松脱；如果是用于需要频繁拆装的铰接场景，孔位可以加装铜套来降低磨损，延长支架的使用寿命。这款支架的结构没有多余的冗余设计，所有的结构特征都是围绕安装便捷性、连接强度、装配容错性来设计的，没有华而不实的造型，完全是从工业实际使用需求出发的功能性构件，建模时所有的孔位、倒角、凸台特征都做了参数化关联，修改尺寸时可以直接调整参数就能生成不同规格的支架模型，不需要重新绘制草图，能大幅提升同系列构件的设计效率。

　　在3D打印快速打样验证时，这个结构不需要添加额外的支撑结构，底座朝下打印就能一次成型，打印完成后只需要简单去除毛刺就能用于装配验证，能快速验证安装孔位的匹配度、连接间隙是否符合设计要求，缩短产品开发的打样周期。
