带轮安装固定支撑块结构设计

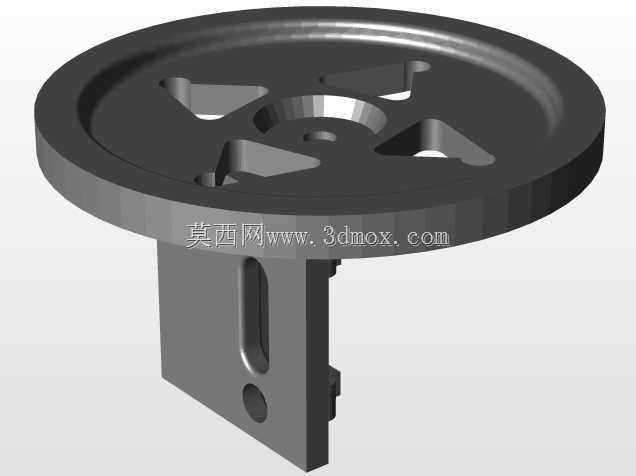

　　在常规带传动机构的布局中，固定块是衔接带轮与安装基面的核心承载零件，这类零件的设计合理性直接决定带轮运转的同轴度、张紧调节余量以及长期运行的结构稳定性，很多小型传动设备出现的皮带跳齿、带轮偏磨、运行异响问题，追根溯源往往是固定块的结构设计没有匹配实际安装边界与载荷要求。这款带轮固定块采用一体化的承载结构设计，上部为与带轮轮体适配的圆形承托面，承托面内侧做了三处均匀分布的三角镂空减重结构，在不降低端面支撑刚性的前提下，有效削减了零件整体重量，同时镂空结构也为带轮安装时的紧固件操作预留了足够的操作空间，避免装配时工具与支撑面发生干涉。

　　承托面中心预留的同轴定位孔，可与带轮的中心转轴形成间隙配合，装配时能快速完成带轮的径向定位，无需反复调整同轴度，大幅提升装配效率。下部的支撑立臂是主要的载荷传递结构，立臂上开设的长条形腰型孔为带轮的张紧调节提供了行程空间，安装时可沿着腰型孔的长度方向调整固定块的整体位置，改变带轮中心与配套传动轮的中心距，以此实现传动皮带的张紧度调节，无需额外设计张紧轮结构，能有效简化整套传动机构的布局，降低整体制造成本。立臂下部的小圆孔为辅助定位孔，当带轮张紧度调整到位后，可在该孔位加装定位销，分担腰型孔连接螺栓承受的横向剪切力，避免设备长期运行中螺栓松动导致的带轮位置偏移，保障传动精度的长期稳定。

　　从安装边界来看，上部圆形承托面的外径尺寸与配套带轮的轮缘内径相匹配，承托面的厚度经过载荷校核，可承受带轮满负载运转时产生的径向压力与轴向窜动冲击力，不会出现承托面变形导致的带轮卡滞问题。下部立臂的厚度与安装基面的安装槽宽度适配，可直接嵌入预设的安装槽内完成初步定位，立臂侧面的限位凸台可卡入安装槽的导向槽内，限制固定块在调节过程中的转动自由度，保证张紧调节时固定块始终沿着预设的直线方向移动，不会出现偏斜导致的皮带轮不对中问题。

　　在实际应用场景中，这类固定块多用于小型自动化输送设备、桌面级加工设备、小型传动试验台的带传动机构中，既可以作为固定式带轮的安装基座，也可以作为张紧调节结构的活动承载件，适配平皮带、V型带、同步带等多种常见传动带型的安装需求。设计过程中需要重点关注几个核心参数的匹配：首先是上部承托面的平面度，需要控制在合理的形位公差范围内，避免带轮安装后出现端面跳动；其次是腰型孔的长度方向与两带轮中心连线的平行度，若平行度超差，调节张紧度时会导致带轮中心距出现偏差，加剧皮带的单边磨损；另外立臂与上部承托面的衔接位置做了圆弧过渡处理，可有效降低应力集中系数，避免设备启停瞬间的冲击载荷导致衔接位置出现断裂问题。零件的材质选择可根据实际载荷情况调整，轻载场景下可选用铝合金材质做阳极氧化处理，兼顾重量与防锈需求，中重载场景下可选用45号钢做调质处理，提升整体结构强度与抗冲击性能。
