带中间凸缘的贯通式圆柱连接轴套

　　这类带中间凸缘的贯通式圆柱轴套，在常规机电设备的装配链路里属于不起眼但容错率极低的基础零件，很多刚入行的结构设计人员容易把它当成简单的衬套来处理，实际在装配场景里它承担的功能远不止衬套的耐磨隔离作用。从实际应用场景来看，这类零件常出现在小型电源类设备的内部走线支撑、低压电控柜的线束过孔防护、小型传动机构的轴端定位环节，也会用在3D打印制作的功能验证样件里，作为贯穿式连接件的预装衬套使用，避免塑料壳体直接穿装紧固件时出现应力开裂。

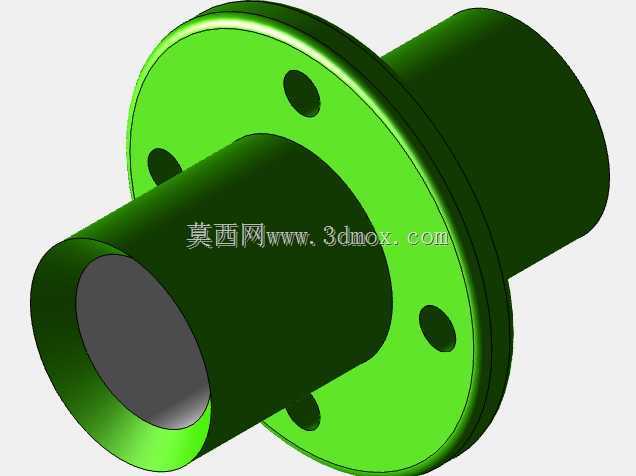

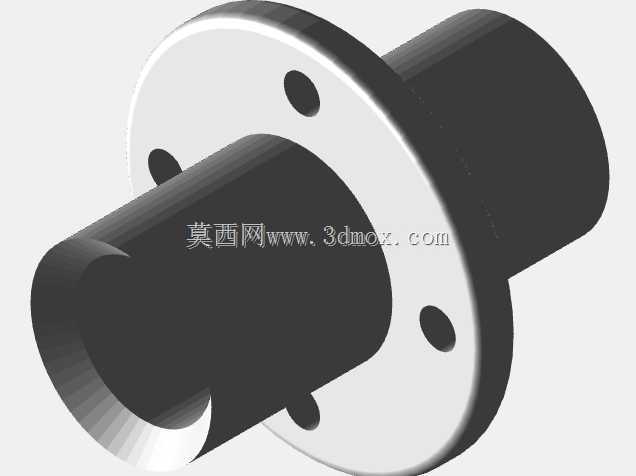

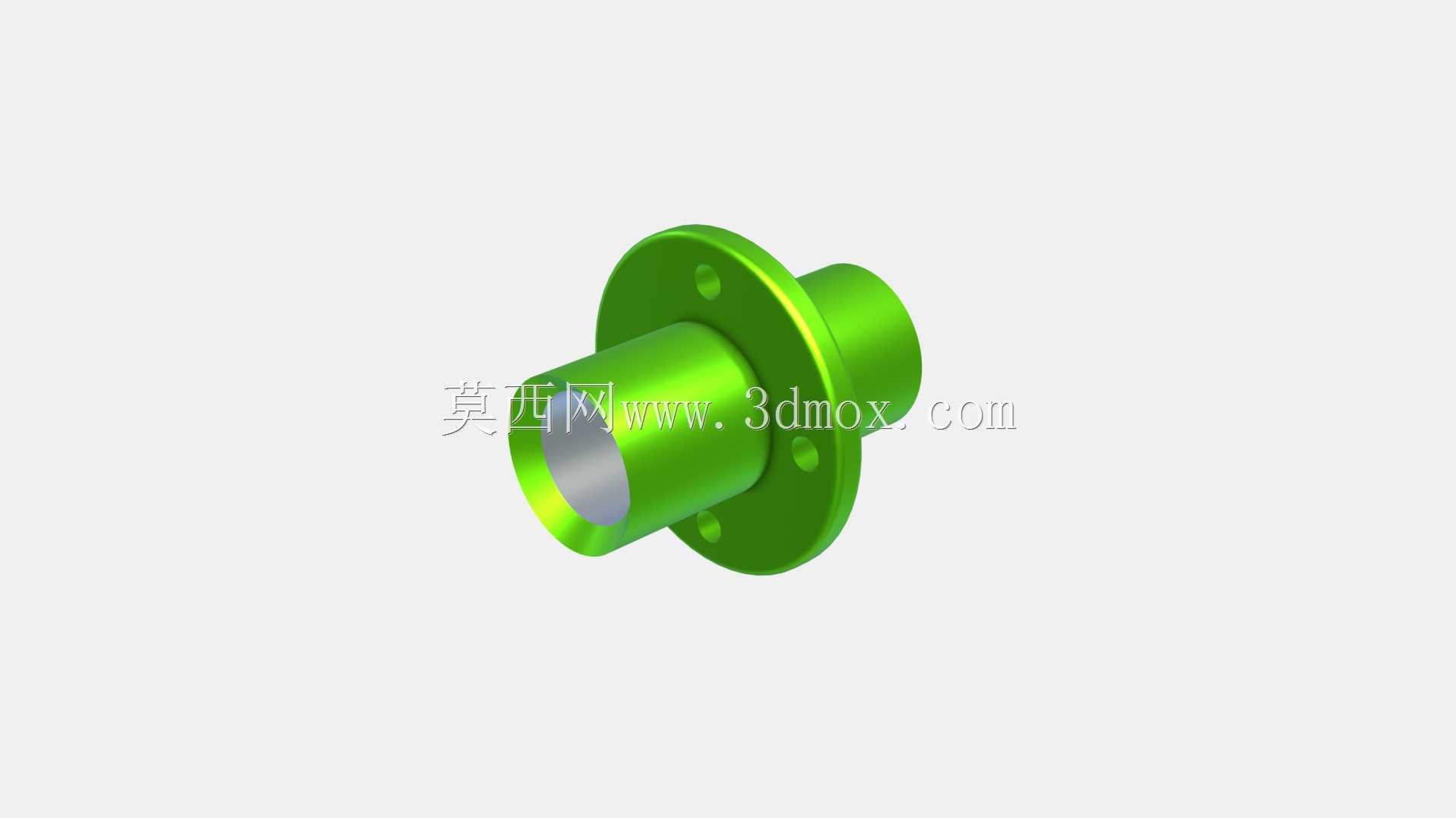

　　从功能特性上拆解，零件整体为等径空心圆柱结构，中间位置设置一圈径向伸出的圆盘凸缘，凸缘厚度远小于圆柱段总长度，凸缘上预留有对称的小孔用于穿装定位销或者小规格螺钉，实现轴向的位置固定。上下两段圆柱的外径保持一致，内孔为全通式等径孔，没有台阶或者变径设计，这种结构的好处是穿装杆件或者线束的时候不会出现卡滞，两端都可以作为插入端，装配时不需要额外区分方向，能降低产线装配的出错概率。中间的凸缘主要承担轴向限位作用，当轴套插入安装板的预制孔后，凸缘端面会贴紧安装板表面，不需要额外加装轴用挡圈或者卡簧就能限制轴套的轴向窜动，对于空间紧凑、无法布置挡圈槽的安装位置来说，这种结构能大幅简化安装板的加工工序，不需要在孔内加工卡槽，只需要加工对应外径的光孔即可。

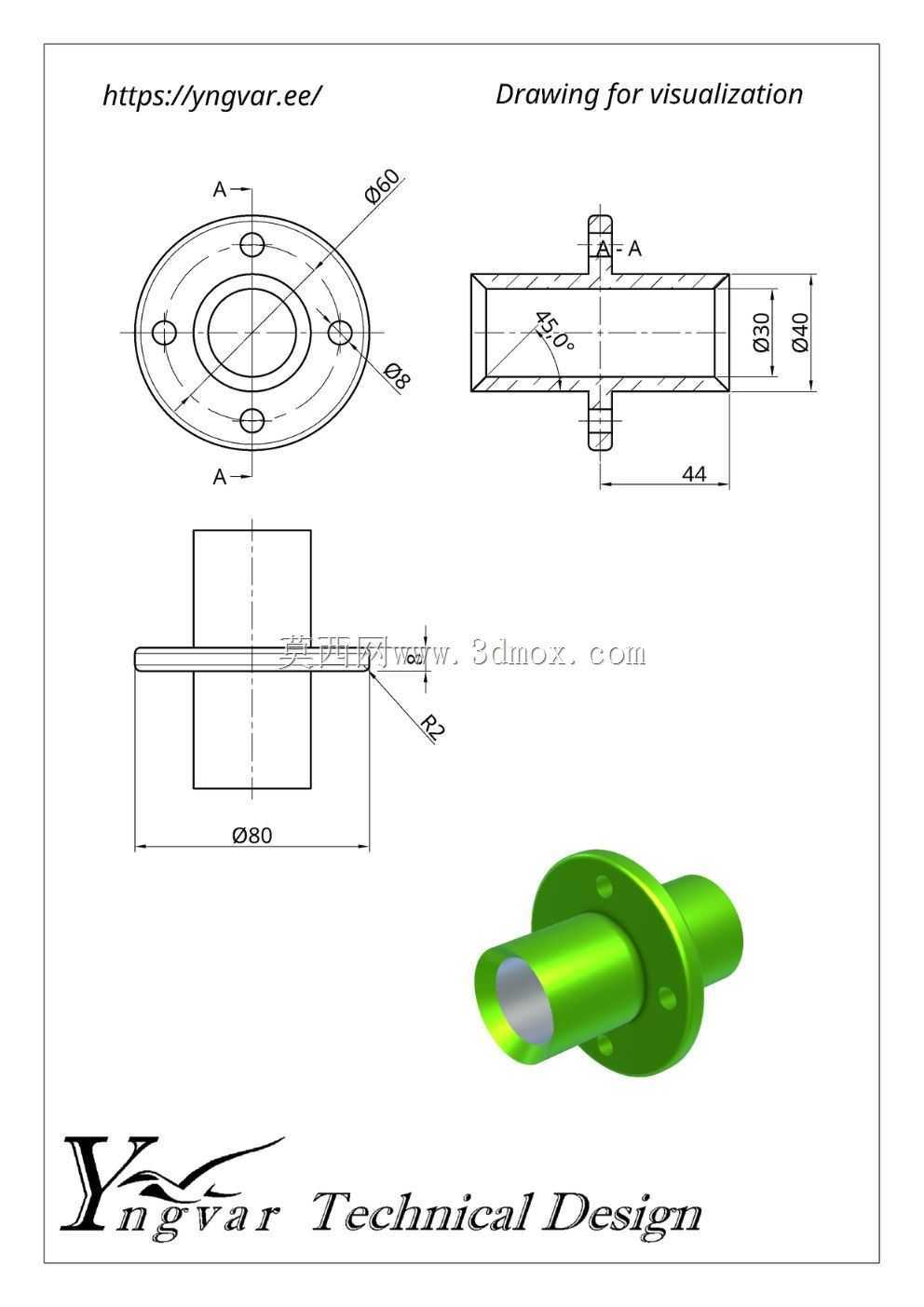

　　设计这类零件的时候，首先要确认的是安装边界尺寸：上下圆柱段的外径要和安装板的预制孔保持小间隙配合，间隙量控制在0.02-0.05mm之间，既保证装配时能顺利插入，又不会因为间隙过大导致轴套出现径向晃动。凸缘的外径要比安装孔直径大出至少3mm，保证有足够的接触面积压在安装板表面，避免锁紧时凸缘被压入孔内。凸缘上的定位小孔位置要和安装板上的螺纹孔或者销孔完全同轴，小孔直径比选用的紧固件外径大0.1mm左右，预留一定的装配调整余量，避免因为加工误差导致紧固件无法穿入。内孔的直径要根据实际穿装的杆件或者线束外径来确定，通常比被穿装件的最大外径大0.2-0.3mm，如果是作为转动轴的衬套使用，内孔的表面粗糙度要控制在Ra1.6以下，和轴的配合选用间隙配合，保证轴转动时不会出现卡涩；如果是作为过线保护套使用，内孔边缘要做0.2mm的倒角，避免尖锐的孔边割伤线束绝缘层。

　　从实际选型的角度来说，这类轴套如果用于金属结构的设备，通常会选用铝合金或者黄铜材质加工，铝合金材质重量轻、成本低，适合没有强耐磨要求的定位场景；黄铜材质自润滑性能好，适合作为低速转动的衬套使用。如果是用于3D打印的验证样件，选用PLA或者PETG材料打印即可，打印时要注意层厚设置不超过0.2mm，保证内孔和外圆的圆柱度，凸缘位置要适当增加填充率，避免锁紧时出现开裂。在装配时要注意，凸缘和安装板贴合的端面要保证平面度，不能有明显的翘曲或者毛刺，否则锁紧后会出现轴套倾斜，导致穿装的杆件出现别劲的情况。很多现场装配出现的杆件卡滞问题，追根溯源都是轴套凸缘端面有毛刺或者安装孔周边有焊渣凸起，导致轴套装歪，并不是轴套内孔的尺寸加工不合格。

　　另外在设计时还要考虑安装空间的边界，凸缘的外径不能超出周边零件的安装间隙，尤其是在紧凑的电控设备内部，周边往往布置有其他电子元件或者线束，凸缘过大可能会和周边零件产生干涉，所以在建模完成后一定要做干涉检查，确认凸缘旋转一周的范围内没有其他零件遮挡。上下两段圆柱的长度要根据安装板的厚度来确定，通常插入安装板的那段圆柱长度要比安装板厚度大0.1-0.2mm，保证轴套插到底后凸缘能完全贴紧安装板，不会出现间隙；伸出安装板的那段圆柱长度要根据实际连接需求确定，如果是用于定位，伸出长度不需要太长，只要能保证和对接件的孔位对齐即可，如果是作为支撑衬套，伸出长度要满足对接件的支撑宽度要求，避免支撑长度不足导致对接件出现倾斜。
