校园获奖纪念奖杯组合结构设计

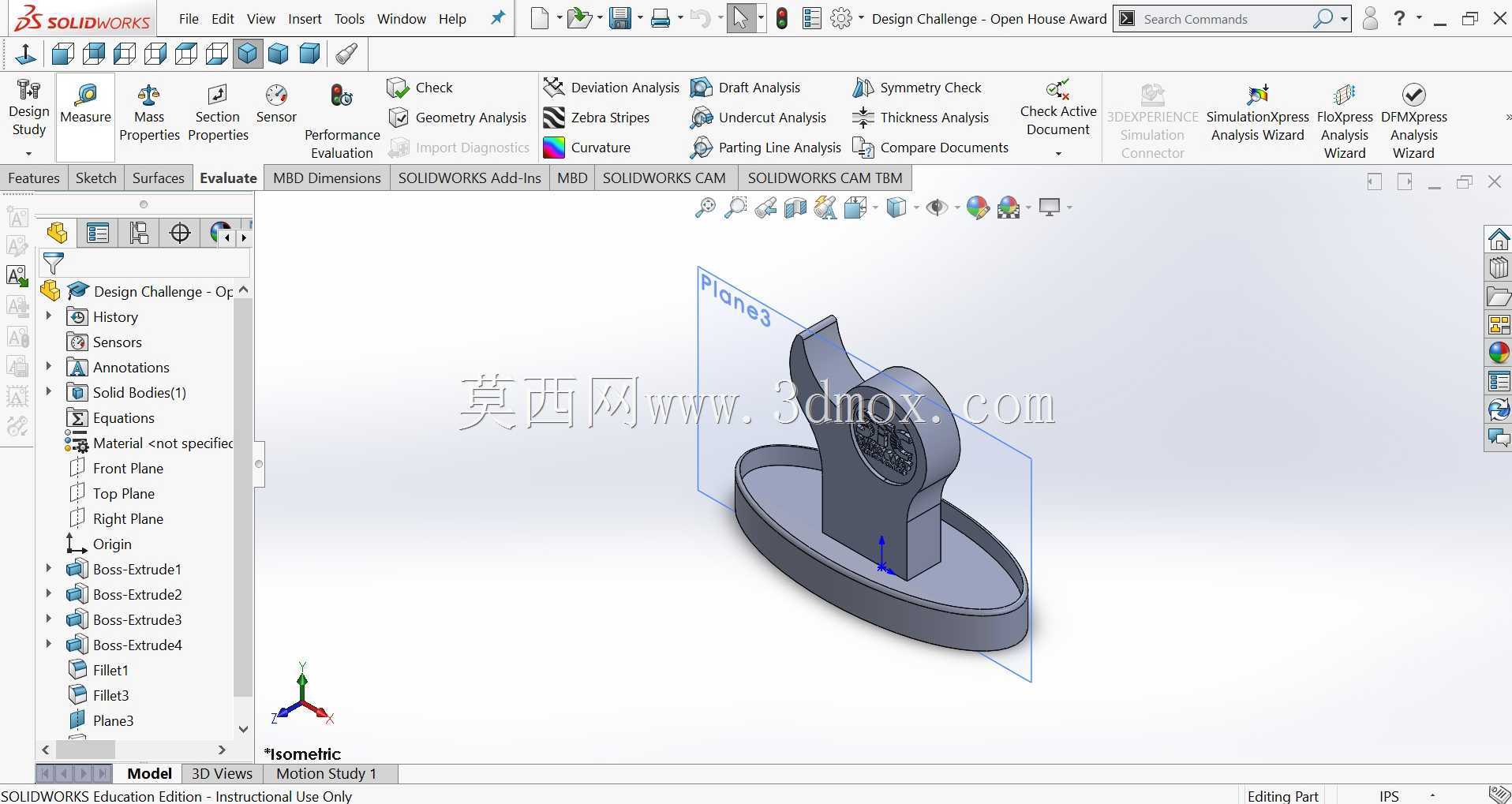

　　这款奖杯结构采用分体组合式设计思路，核心适配校园赛事颁奖、成果展示类场景的实际使用需求，日常可放置于办公桌面、成果展示柜作为荣誉纪念载体，也可作为小型活动颁奖的实物凭证，区别于传统一体浇筑或纯金属切削奖杯，在控制整体重量的同时兼顾了不同部位的质感表现。从结构拆分来看，底部底座采用金属材质加工，平面度控制在0.1mm以内，底面预留3mm厚度的防滑贴安装位，整体底座长宽尺寸控制在120mm*60mm范围，高度20mm，边缘做R3圆角倒钝处理，避免日常挪动时划伤接触面，底座与上方主体的连接采用嵌入式定位结构，定位凸台高度5mm，配合间隙控制在0.1-0.2mm之间，既可以保证组装时的定位精度，也能在需要拆分维护时顺利拆卸，不会出现粘接后无法分离的问题。

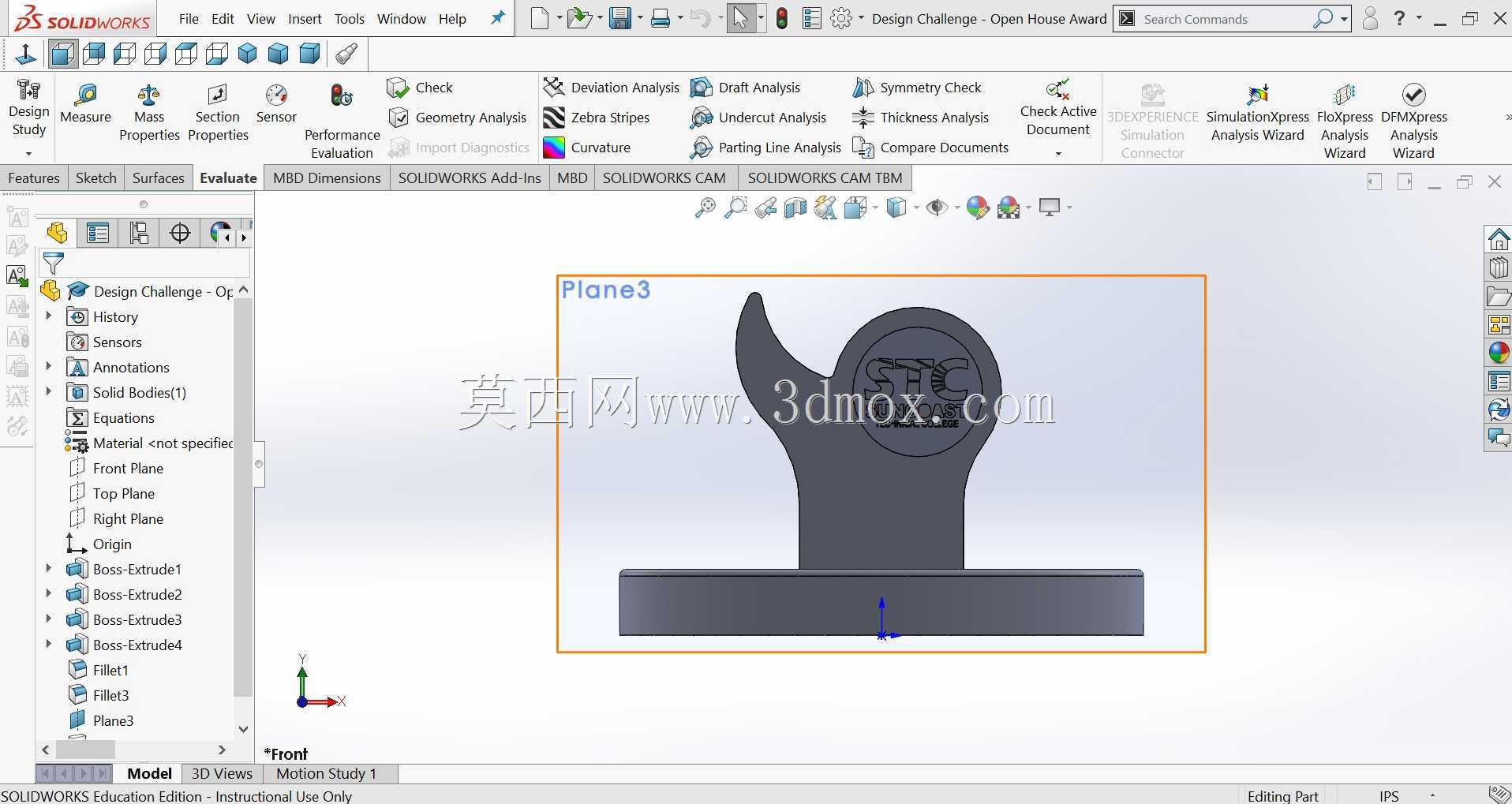

　　上方主体部分采用3D打印工艺成型，整体造型采用上扬的曲面轮廓，曲面过渡处全部做G1连续处理，避免打印过程中出现支撑残留影响外观，主体壁厚统一设置为2.5mm，既可以保证打印成型后的结构强度，不会因为壁厚过薄出现运输过程中断裂的问题，也能控制整体打印耗材用量，降低单件制作成本，主体顶部预留直径40mm的圆形平面标识区，专门适配激光雕刻工艺的加工要求，该区域平面度控制在0.05mm以内，雕刻深度可根据标识内容调整在0.1-0.3mm区间，不会因为曲面落差导致雕刻深浅不一、标识模糊的问题。

　　从安装边界来看，整体奖杯总高度控制在150mm以内，最大外轮廓宽度不超过80mm，放置时占用的桌面投影面积不足0.01㎡，适配常规展示架层板、办公桌边角的摆放空间，不会因为尺寸过大挤占过多展示区域。设计过程中针对不同工艺的加工特性做了针对性适配：金属底座部分可采用常规铣削加工完成，不需要特殊定制刀具，普通三轴铣床即可完成全部加工工序，加工周期可控制在单件2小时以内；3D打印主体部分无需添加额外内部支撑，仅在底部与定位凸台连接位置添加少量易剥离支撑，打印完成后仅需简单打磨即可进入后处理工序，表面可根据需求做喷漆、磨砂等不同质感处理；激光雕刻区域预留的加工余量可适配不同功率的激光雕刻设备，不需要二次找平即可直接加工标识内容。

　　实际使用场景中，这类组合式奖杯既可以满足单次赛事的小批量快速制作需求，也可以通过更换主体部分的标识内容适配不同赛事、不同奖项等级的使用需求，金属底座可重复利用，仅需更换上方3D打印主体即可完成不同奖项的奖杯制作，相比传统纯金属奖杯能压缩近60%的制作周期与成本，同时3D打印的曲面造型自由度更高，可根据不同活动主题调整主体轮廓造型，不需要开模即可完成定制化生产，适配校园活动、企业内部表彰、小型行业赛事等多种颁奖场景的使用需求。结构强度方面，主体与底座连接后可承受1m高度自由跌落至木质桌面不出现连接松脱、主体断裂的情况，日常清洁维护时可直接用干布擦拭表面，金属底座做了防锈氧化处理，长期放置在常规室内环境下不会出现锈迹污染摆放接触面的问题，主体打印材料选用耐黄变的PLA或树脂材质，长期受室内自然光照射不会出现明显变色老化，可满足长期陈列展示的使用要求。
