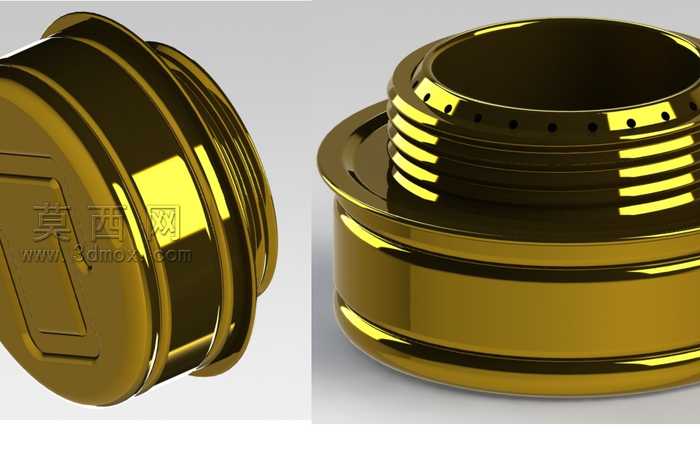

Trangia户外便携炉具燃烧器结构设计

本作品为Trangia系列户外炉具核心燃烧器的三维参数化建模成果，建模阶段以实体特征建模为核心逻辑，先通过旋转凸台命令生成燃烧器的主体回转基体，精准还原产品的同轴度结构基准，再针对外壁的多道环形密封槽、顶部周向均匀分布的喷火孔、侧面的定位卡槽等细节特征，依次采用拉伸切除、圆周阵列、倒角等命令完成结构搭建，所有特征参数均参考实物测绘尺寸设定，保证各部件的装配公差符合实际生产要求，可直接用于后续的结构验证与开模参考。材质与渲染阶段，针对燃烧器的黄铜基材属性，在渲染器中调配高反射金属材质，精准设置黄铜的基础漫反射颜色、金属度、粗糙度参数，添加细微的表面划痕与氧化层纹理贴图模拟真实使用质感，同时搭建三点布光的摄影棚渲染环境，通过主光勾勒产品的金属高光轮廓，补光消除结构暗部死黑，辅光强化环形槽、喷火孔等细节的结构层次，最终渲染图呈现出光亮黄铜材质的厚重金属质感，清晰展现产品的每一处结构细节。结构设计层面，该燃烧器采用双层同轴腔体结构，内层为燃气混合腔，外层设置多道环形密封筋，可与炉具外壳紧密配合实现燃气密封，顶部周向均匀排布的斜向喷火孔可让燃气喷出时形成旋转火焰，提升燃烧效率与火焰分布均匀度，侧面的定位卡槽可实现与燃料罐、炉架的快速卡扣装配，无需额外工具即可完成户外快速组装，整体结构紧凑无冗余设计，在保证结构强度的前提下尽可能压缩产品体积，适配户外装备轻量化、便携化的使用需求。设计思路围绕户外野营场景的实际使用需求展开，在建模初期就充分考虑产品的易加工性与装配便捷性，所有转角处均设置合理的工艺圆角，避免冲压加工过程中出现应力开裂问题，密封槽的深度与宽度参数参考通用密封件尺寸设定，无需定制特殊规格配件即可完成装配，同时通过三维建模的干涉检查功能，提前验证燃烧器与配套炉架、燃料罐的装配匹配度，排除结构干涉问题，让整个设计从数字模型到实物落地的流程更加顺畅。
