管道形位误差专用测量检具结构设计

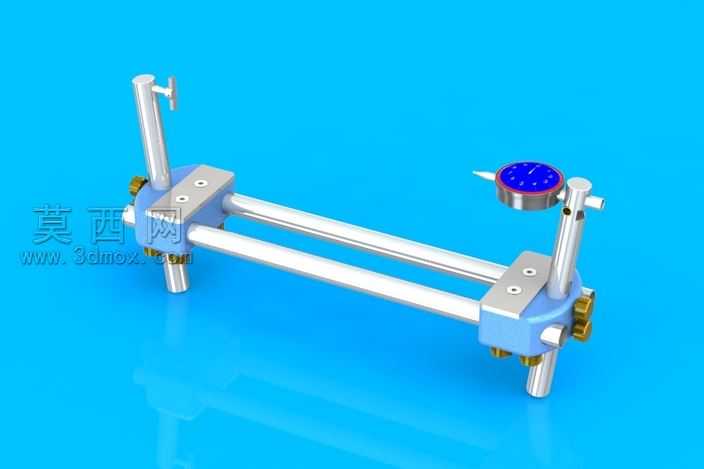

本作品为管道形位误差检测专用测量工装，整体采用SolidWorks完成全参数化三维建模，建模过程中对各配合部件添加了完整的几何约束与装配关系，确保活动部件的运动仿真符合实际使用逻辑。模型渲染阶段采用亮蓝色纯色背景突出主体结构，金属部件统一赋予抛光不锈钢材质，通过环境光遮蔽与高光反射参数调整，还原金属加工件的真实质感；百分表表盘采用深蓝色磨砂塑料搭配亮银色金属包边材质，调节旋钮与锁紧件做了黄铜色金属区分，不同功能部件的材质差异清晰可辨，便于快速识别各结构的功能分区。从结构设计来看，该检具采用双平行光轴作为导向基准，两端配置可沿光轴滑动的定位支座，支座底部设置V型定位槽与管道外圆贴合，保证测量时检具与管道轴线的平行度；支座侧面配备黄铜材质的锁紧旋钮，可在调整到合适跨距后快速锁死位置，避免测量过程中出现位移偏差。其中一端支座上垂直安装固定定位测头，另一端支座安装带百分表的活动测头，测头可沿垂直于管道轴线的方向微调，适配不同管径的测量需求。设计思路围绕管道同轴度、圆跳动、外径偏差等形位参数的快速检测展开，摒弃了传统测量方式中多次装夹、读数效率低的问题，通过双V型定位的自定心结构，无需复杂调试即可快速装夹在待测管道上，百分表的直读式设计可直接获取测量数值，有效降低一线质检人员的操作门槛。建模过程中对所有活动配合面预留了合理的装配间隙，光轴与支座的滑动配合公差、测头的伸缩行程、锁紧件的螺纹参数均按照常规五金加工的精度标准设定，模型可直接导出工程图用于实物加工，具备较强的实用落地性，整体结构紧凑无冗余设计，兼顾了测量精度与操作便捷性，适用于五金加工、管道生产场景下的快速质检环节。
