双法兰连接柱式支撑转接结构件

　　在各类工业管路布设、设备机架搭建以及轻型载荷工位的支撑场景中，这类双法兰柱式支撑转接件的应用覆盖范围极广，从化工管路的架空支撑段、小型实验台架的立柱转接，到自动化生产线旁的传感器安装支架、3D打印快速成型的定制化工装支撑点位，都能见到这类结构的身影。不同于一体式焊接的支撑立柱，这种两端带法兰盘的中间柱体结构，核心优势在于安装拆卸的灵活性，当现场需要调整支撑高度或者更换不同孔径的对接端时，无需整体切割更换支撑结构，仅松脱法兰连接螺栓即可完成局部调整，大幅降低现场运维的改造成本。

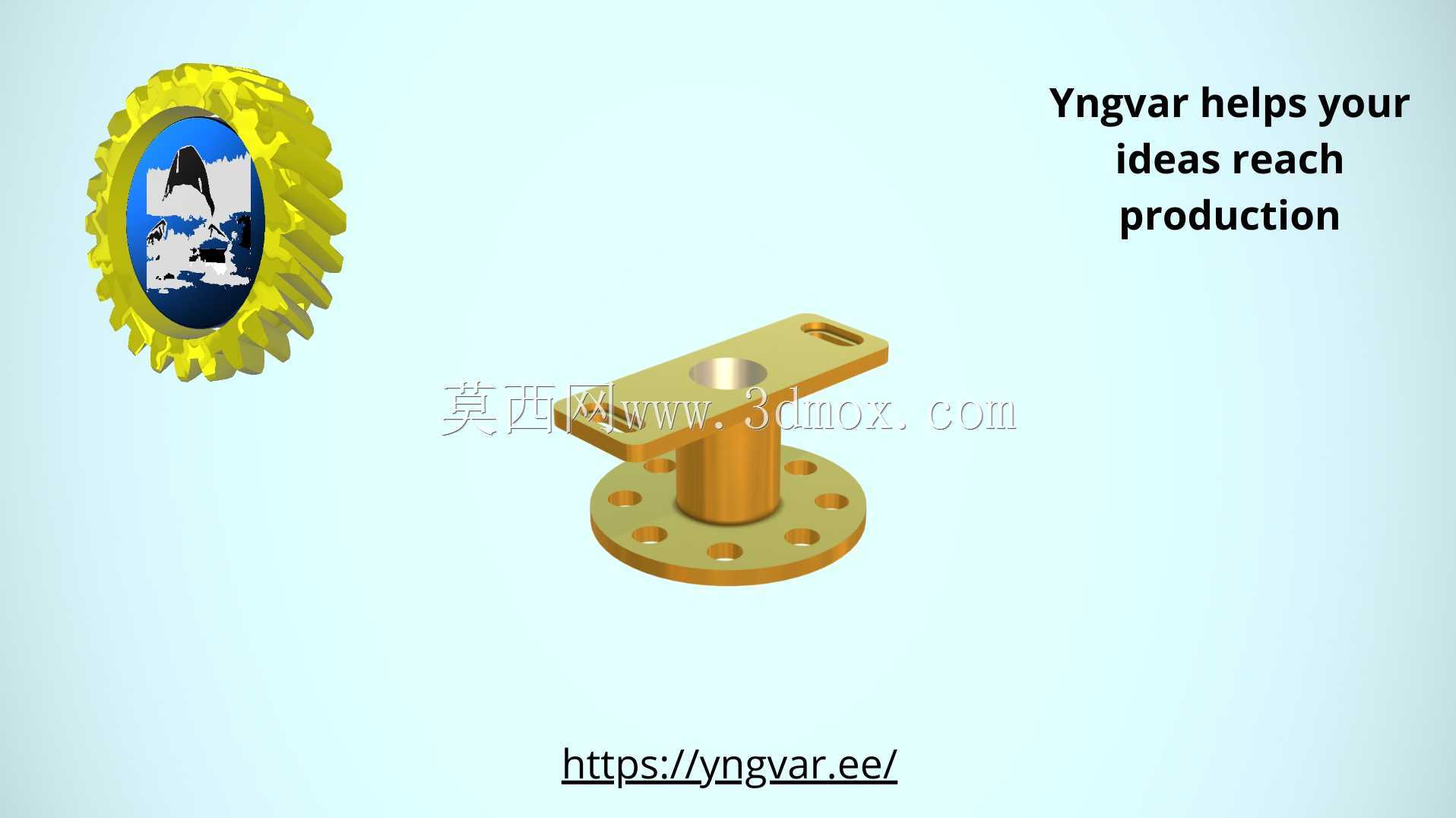

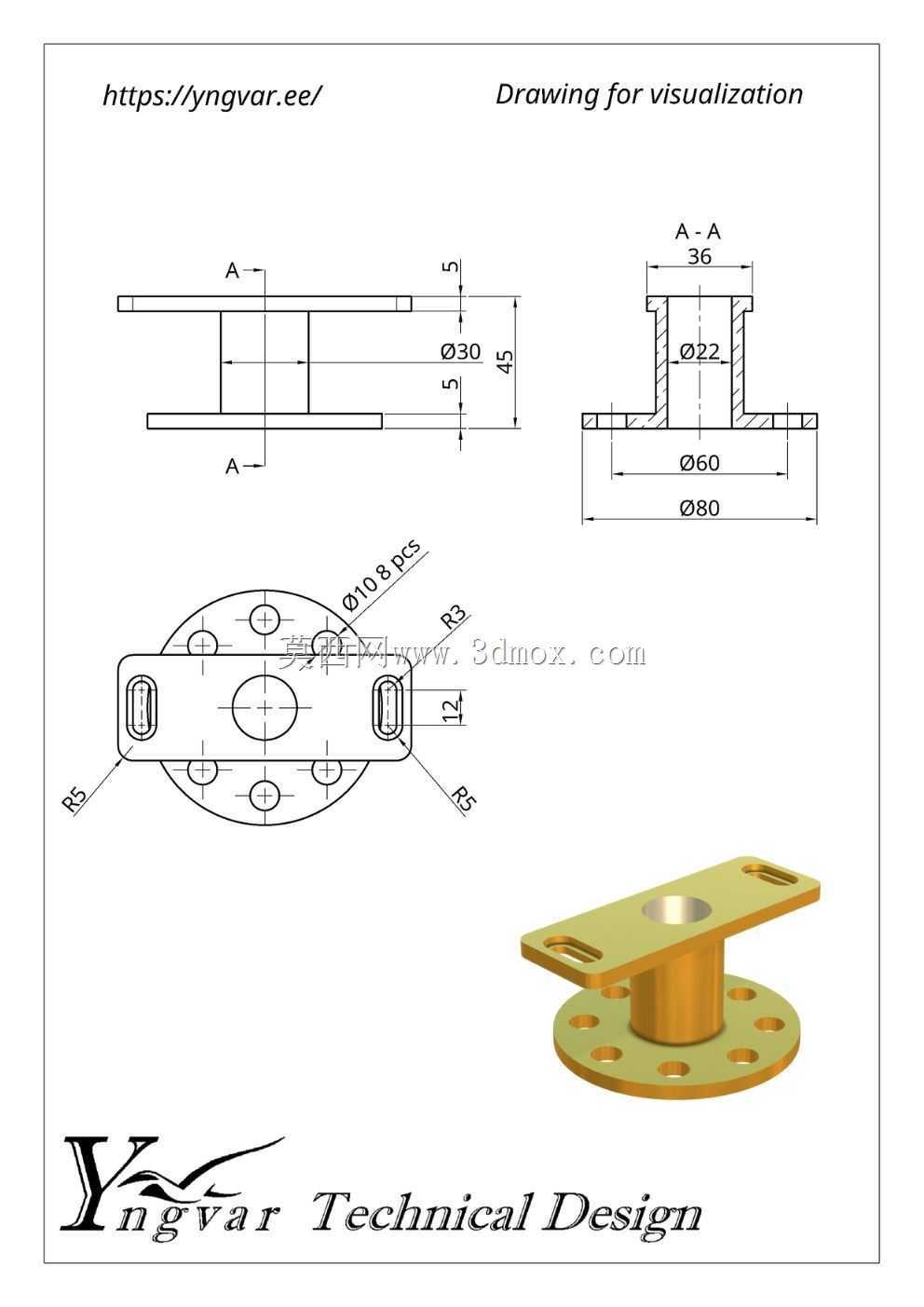

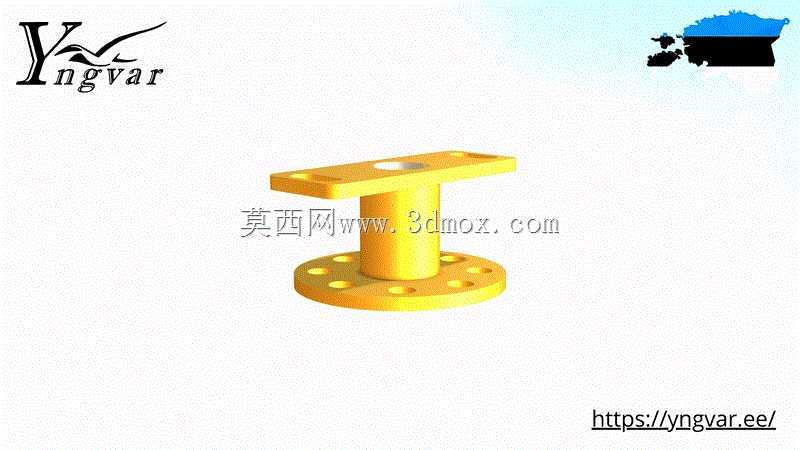

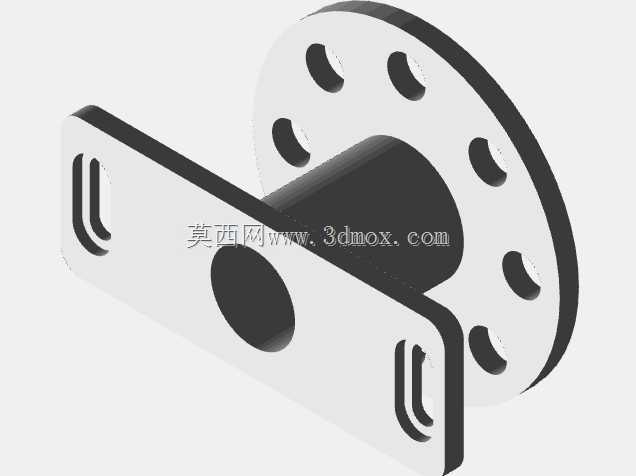

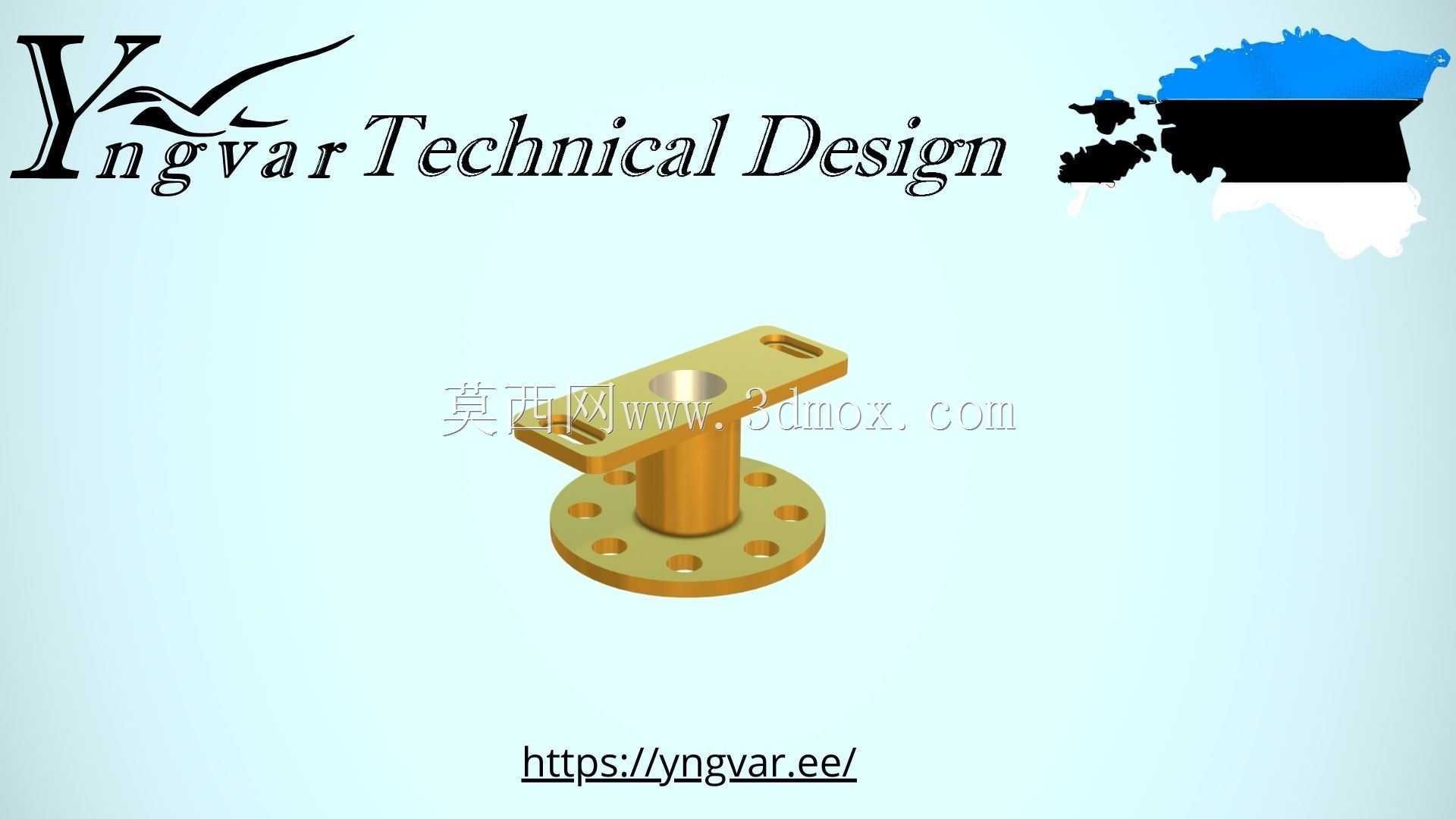

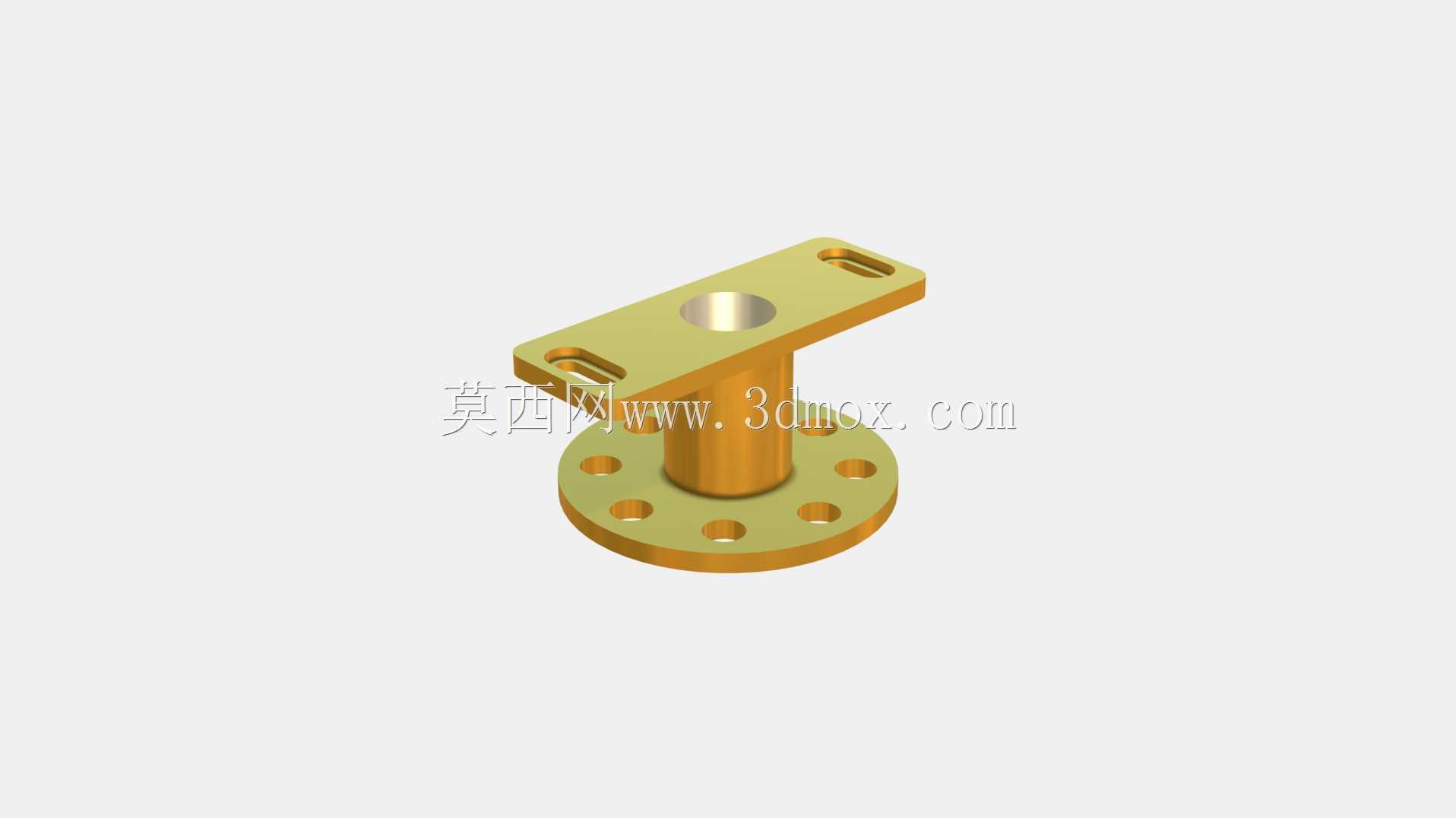

　　从结构功能层面来看，该零件下端为大直径多孔法兰盘，盘面均匀分布8个安装通孔，适配M6-M8规格的内六角螺栓，可直接固定在设备基座、地面预埋钢板或者型材框架的安装面上，大直径法兰盘的设计能够有效分散柱体传递的垂直载荷，避免局部压强过大导致基座表面压溃，尤其是在铝合金型材或者薄钢板安装面上，大法兰的接触面积优势更为明显。上端为小尺寸矩形法兰板，板面上开设两个长圆形安装孔与一个中心定位通孔，长圆孔的设计预留了±3mm的安装调整余量，现场对接上部负载件时，可在小范围内微调安装位置，抵消基座安装或者上部零件加工带来的位置度误差，中心通孔则用于穿设定位销或者线缆、气路管线，兼顾定位与走线功能。

　　设计这类零件时，首先要明确两端的安装边界尺寸，下端法兰的外径不能超出安装基座的可用接触面，同时要保证螺栓安装时扳手有足够的操作空间，避免螺栓孔距离法兰边缘过近导致拧紧时边缘开裂，通常螺栓中心到法兰外缘的距离要保留1.5倍螺栓直径以上的余量。中间连接柱的直径选取需要匹配实际承载需求，若用于静态支撑场景，柱体壁厚可适当减薄以降低零件重量，若存在侧向载荷或者振动工况，则需要加大柱体直径或者增加内部加强筋，避免柱体受弯变形。上下法兰与柱体的连接位置需要做圆角过渡，避免直角连接处产生应力集中，尤其是在采用3D打印工艺制作时，圆角过渡能够减少打印过程中的层间应力，提升零件整体结构强度。

　　实际选型使用时，需要提前核算支撑点位的静态载荷与动态冲击载荷，若用于支撑气动元件或者小型电动执行器，这类柱式结构完全可以满足承载要求，若用于支撑较重的物料料斗或者有往复冲击的工位，则需要在柱体内部增加填充或者更换金属材质加工的同结构零件。安装过程中，下端法兰固定时要采用对角拧紧的方式锁紧螺栓，避免法兰盘安装倾斜导致柱体垂直度超差，进而影响上部负载的安装精度；上端法兰对接时，先通过中心孔完成初步定位，再调整长圆孔内的螺栓位置，确认上部零件位置无误后再完全锁紧螺栓。在有防腐要求的户外或者化工场景使用时，可在法兰连接面增加橡胶密封垫片，避免水汽或者腐蚀性介质进入连接缝隙造成锈蚀，同时也能起到一定的缓冲减振作用，降低设备运行振动传递到支撑结构产生的共振风险。
