带多安装位的组合式机械支撑基座结构

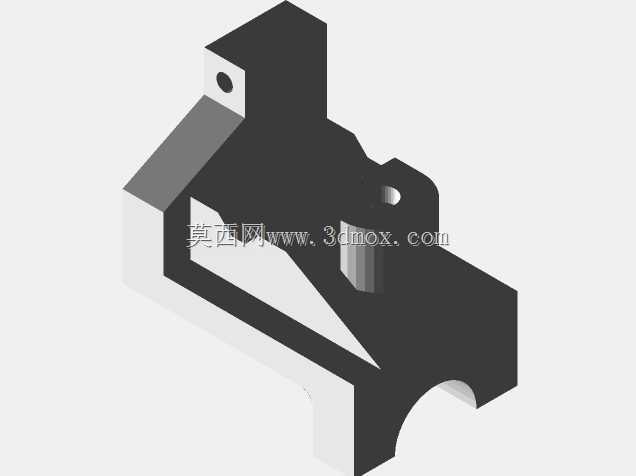

　　这类组合式支撑基座多应用在中小型机电设备的内部安装工位，承担核心功能部件的定位承托作用，常见于小型电源模组、桌面式工装夹具、教学实训台的组件搭建场景，区别于标准型材拼接的支撑件，一体化成型的结构能消除拼接间隙带来的装配累计误差，在有小幅振动的工况下能保持更稳定的定位精度。从结构功能来看，基座底部设计的半圆开槽是为了适配圆柱形的导向轴或者走线通道，安装时不需要额外加工避让位，直接卡装在对应圆柱构件上就能完成初步定位，配合底部端面的安装孔可以快速完成锁附，能减少现场装配的调整时间。

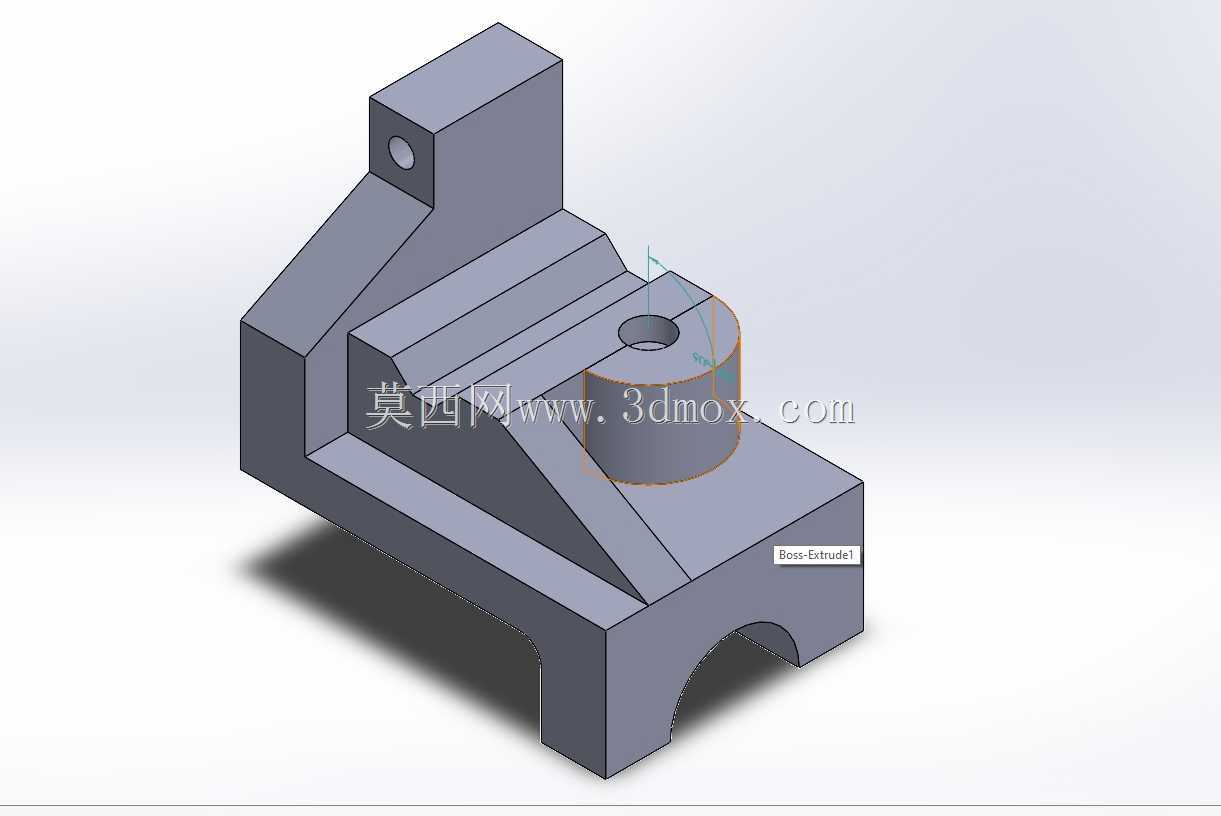

　　上部带通孔的凸台结构是核心的铰接安装位，通孔的加工精度直接决定了铰接轴的转动顺畅度，设计时特意在凸台与基座主体的衔接处做了斜向加强筋，筋板的厚度根据承力方向做了差异化设置，沿受力传导方向的筋板厚度比侧向筋板厚2mm，避免长期受交变载荷出现筋根开裂的问题。基座上部的阶梯式凸台结构是为了适配不同高度的安装组件，每一级阶梯的端面都做了平面度要求，安装不同功能的附件时不需要额外加装调整垫片，直接贴合端面锁附就能保证安装面的平行度，减少装配时的配磨工序。设计思路上完全遵循机加工艺的合理性，所有外棱角都做了圆角过渡，一方面是避免热处理时出现应力集中导致的开裂，另一方面也能消除加工后的锐边，防止装配时划伤操作人员。

　　所有的安装孔都做了孔口倒角，方便紧固件的导入，也能避免孔口的毛刺影响紧固件的锁紧效果。从安装边界来看，基座的整体外轮廓尺寸适配100mm间距的标准安装孔位，底部的半圆开槽直径适配直径20mm的标准导向轴，上部铰接孔的直径为8mm，适配同规格的标准铰接销，侧向的安装耳位突出主体12mm，预留了足够的扳手操作空间，不需要在周边结构上额外加工避让槽。这类结构在设计时特意将所有的加工面都设置在同一坐标系的三个正交平面上，普通三轴加工中心一次装夹就能完成绝大多数面的加工，不需要做复杂的工装转位，能有效降低加工成本，缩短零件的生产周期。

　　承力面的设计上，将主要的受力传导路径沿着基座的实体部分布置，没有出现悬空的承力结构，在承受150N的垂直载荷时，整体变形量控制在0.02mm以内，完全满足小型机电设备的刚度要求。侧向的斜向支撑结构除了加强上部凸台的承力能力，也能在零件转运过程中起到防护作用，避免突出的铰接凸台受到磕碰导致孔位变形。结构上没有设计复杂的内部型腔，既可以采用整块铝料铣削成型，也适合采用熔模铸造的方式做小批量生产，铸造后只需要对安装孔和配合面做精加工就能满足使用要求，适配不同的生产批量需求。在实际设备装配中，这类基座常作为过渡连接件，将上部的功能组件和底部的机架主体连接起来，自身的一体化结构能保证各个安装位的位置精度，避免多零件拼接带来的位置度偏差，尤其适合对安装位置一致性要求较高的批量设备装配场景，能大幅降低装配时的调整工时。
