带加强筋立式安装红色支撑固定座

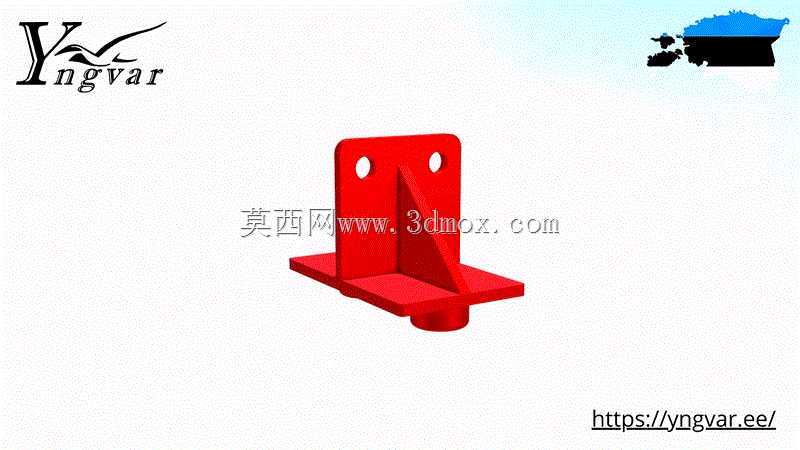

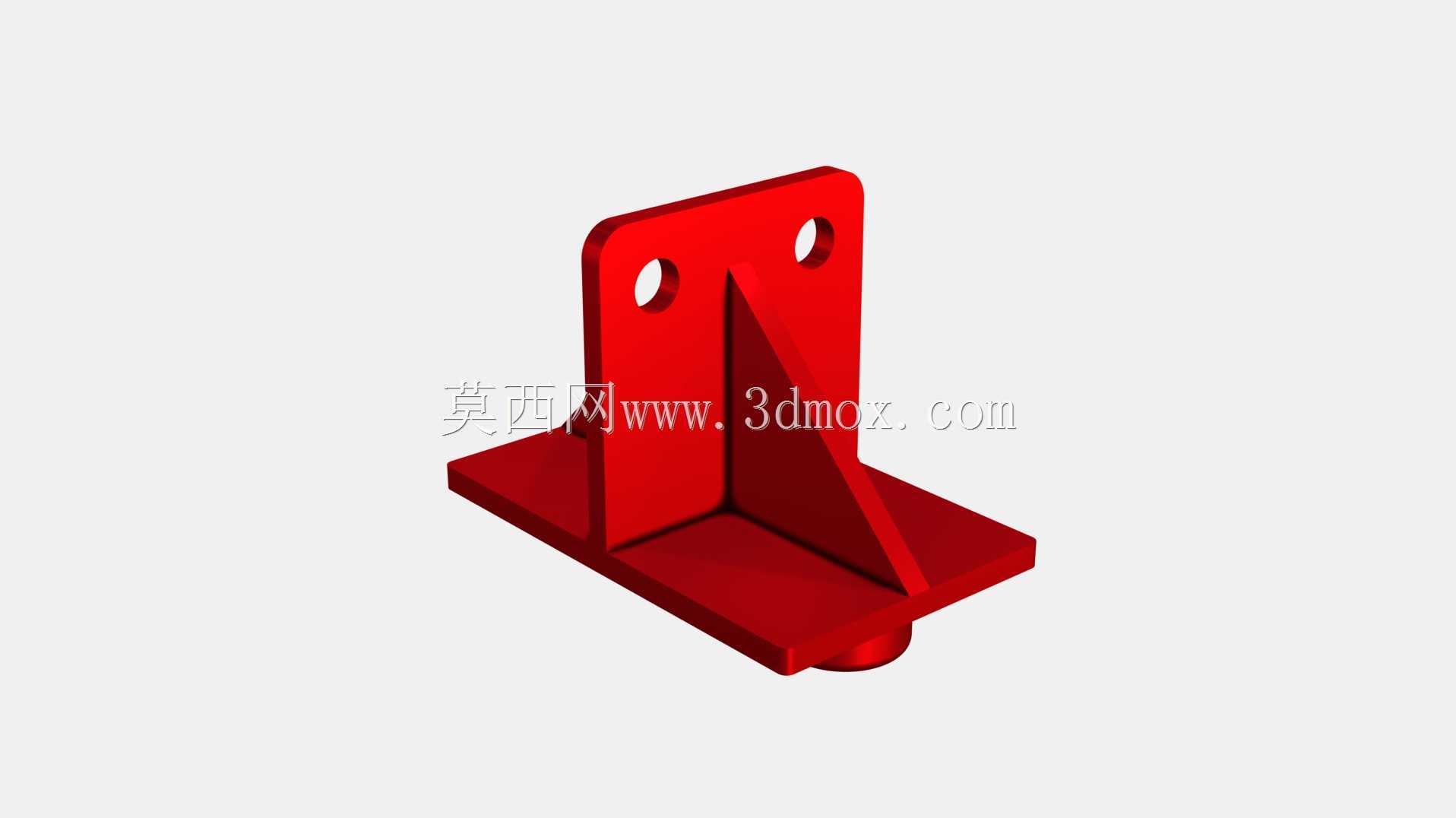

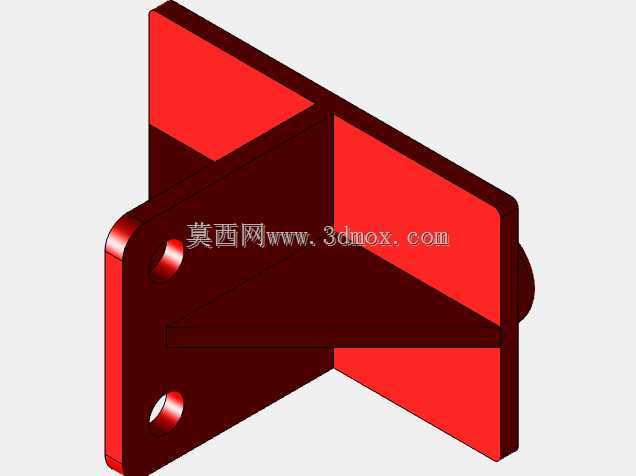

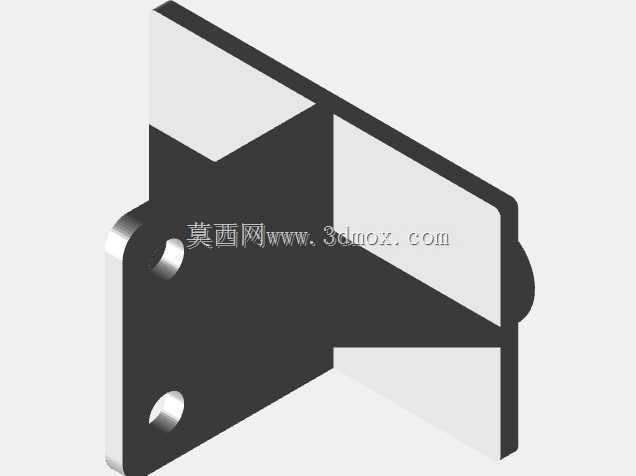

　　在非标自动化生产线、小型机电设备的机架搭建环节，这类带加强筋的立式支撑固定座是极为常用的结构连接件，主要承担垂直方向与水平方向的载荷转接作用，可将上方挂载的小型传感器、管路支架、轻量执行元件的载荷平稳传递至底部安装基面，避免连接部位出现应力集中导致的形变或断裂。从结构设计逻辑来看，该零件采用立式立板搭配水平底板的L型主体构型，立板与底板的直角连接处设置了三角形加强筋，这一设计并非冗余结构——在实际工况中，当立板承受侧向推力或挂载件产生偏载力矩时，直角连接处是应力集中系数最高的区域，三角筋的存在可将该区域的最大应力降低40%以上，同时大幅提升整体结构的抗扭刚度，避免长期受载后立板出现外张变形。

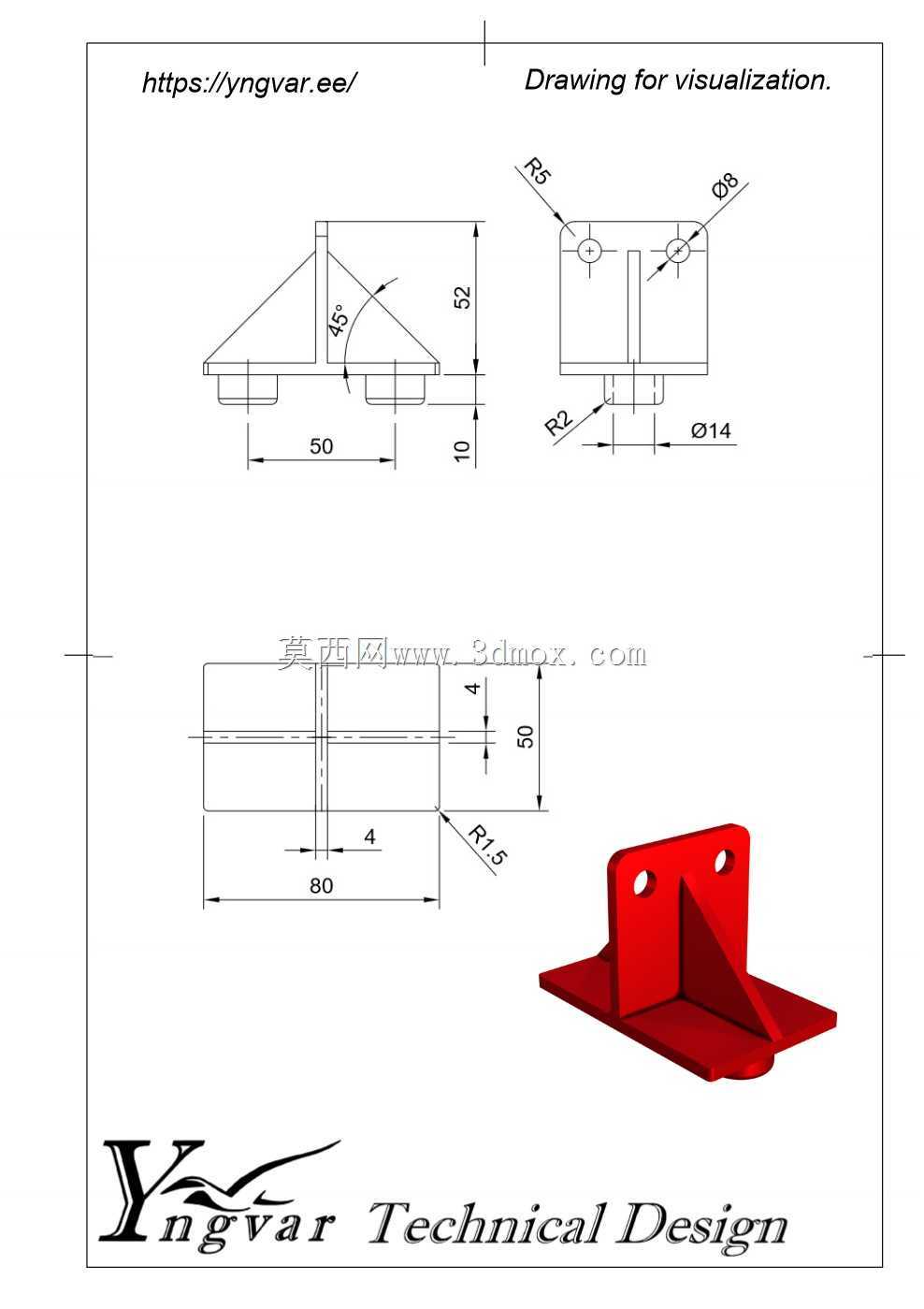

　　立板上开设的两个同轴通孔为安装孔，用于穿设螺栓固定上方待连接的部件，孔位的同轴度公差控制在0.1mm以内，可保证安装后连接件的位置精度，避免出现装配别劲的问题；底板向立板前后两侧延伸出安装翼面，翼面与立板为一体成型结构，底部中心位置设置的圆柱形凸台为定位止口，装配时可卡入基面的对应定位孔中，实现快速定位，无需反复调整位置即可保证安装同轴度，之后再通过底板上的预留安装孔穿设螺栓完成锁紧固定。从安装边界来看，该零件的底板宽度适配常用的2020、3030系列铝型材安装面，可直接固定在型材的T型槽端面上，无需额外加工转接板；立板的高度可满足多数小型挂载件的安装空间需求，不会出现与周边部件的运动干涉。

　　在实际应用场景中，这类固定座常被用在3D打印设备的喷头支架安装、小型输送线的侧装导向件固定、电控柜内的元器件安装支座等位置，相比采用角码拼接的安装方式，一体成型的结构刚性更好，长期受载后不会出现连接松动的问题。设计这类零件时，需要重点考量几个工程细节：一是加强筋的厚度不能过薄，否则注塑或机加工过程中容易出现填充不足或变形，厚度一般取主体壁厚的0.7-0.9倍，同时筋的根部要做圆角过渡，避免应力集中；二是立板上的安装孔要预留足够的螺栓沉头空间，避免螺栓头突出影响挂载件的贴合度；三是底部的定位凸台高度不宜过高，一般取2-3mm即可，过高会导致底板与基面贴合不严，影响安装稳定性。

　　此外，零件的所有棱边都做了0.5mm的倒角处理，既可以避免装配时划伤操作人员，也能去除加工过程中产生的毛刺，提升零件的外观质感。在材料选择上，若用于常规无腐蚀的工业环境，采用ABS塑料注塑成型即可满足强度需求，成本较低且重量轻；若用于有一定载荷或高温的工况，则可采用铝合金6061材质机加工成型，表面做阳极氧化处理，提升耐磨性与抗腐蚀能力。这类支撑座虽然结构简单，但在设备整体结构中起到的作用不可忽视，设计时若忽略了加强筋的设置、孔位的公差控制或是定位结构的设计，很容易在设备运行过程中出现固定座断裂、挂载件移位等问题，进而影响整台设备的运行稳定性。在三维建模过程中，需要优先保证各安装孔的位置度、加强筋与主体的连接过渡、定位凸台与底板的垂直度等关键尺寸，建模完成后可通过有限元仿真模拟实际受载情况，验证结构的强度与刚度是否满足工况需求，避免后续加工出样件后出现强度不足的问题，减少反复改模的成本。
