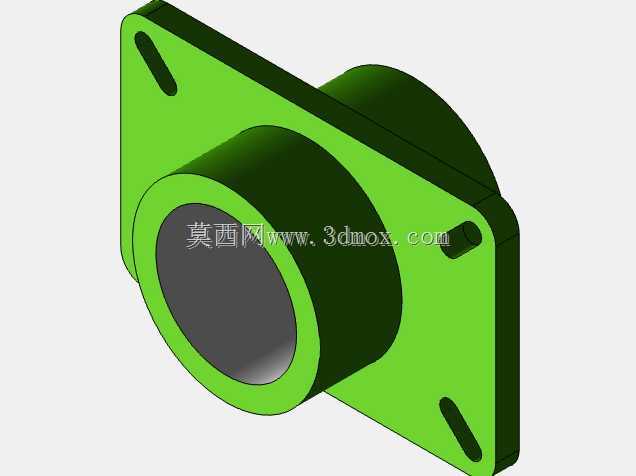

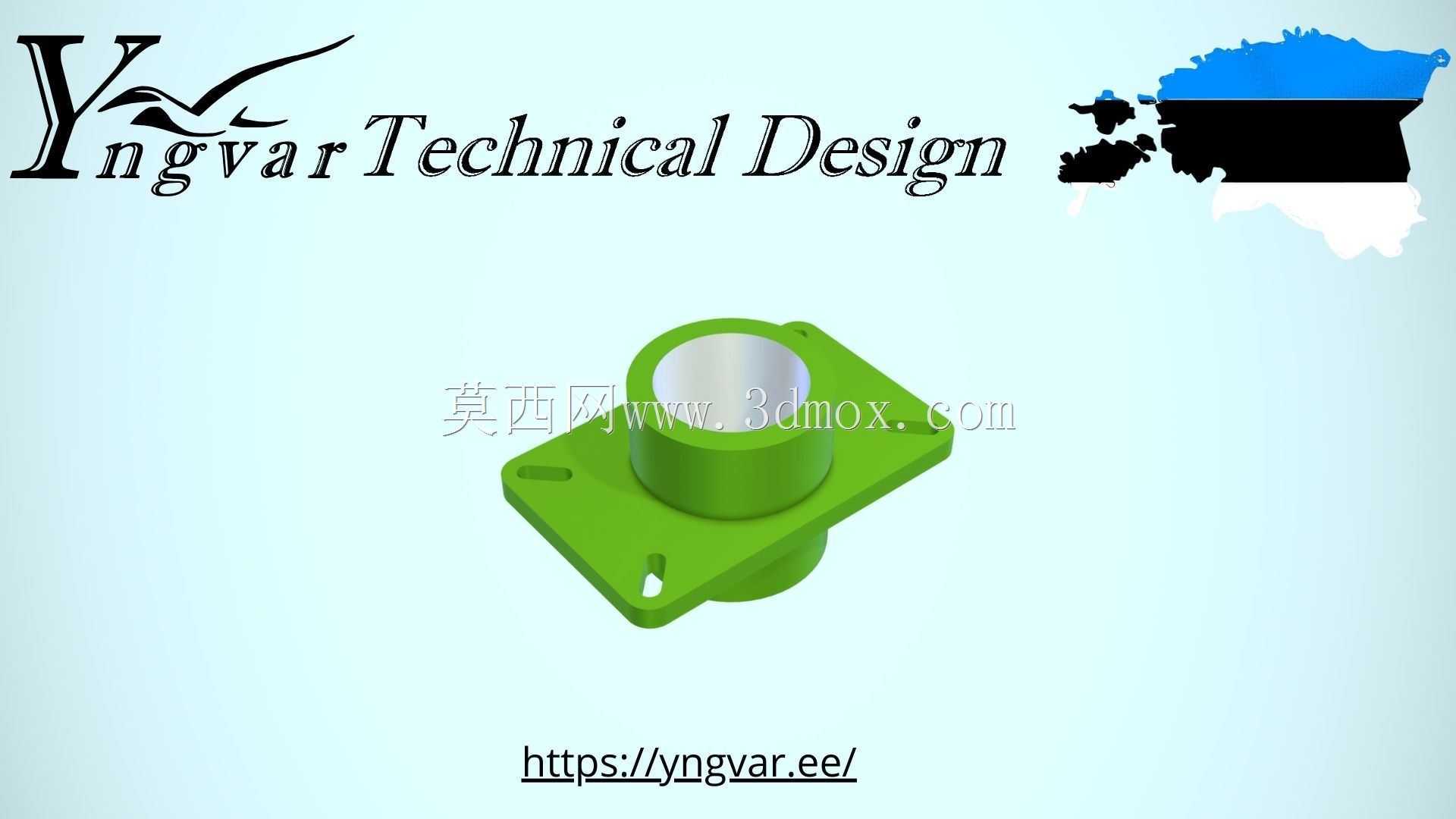

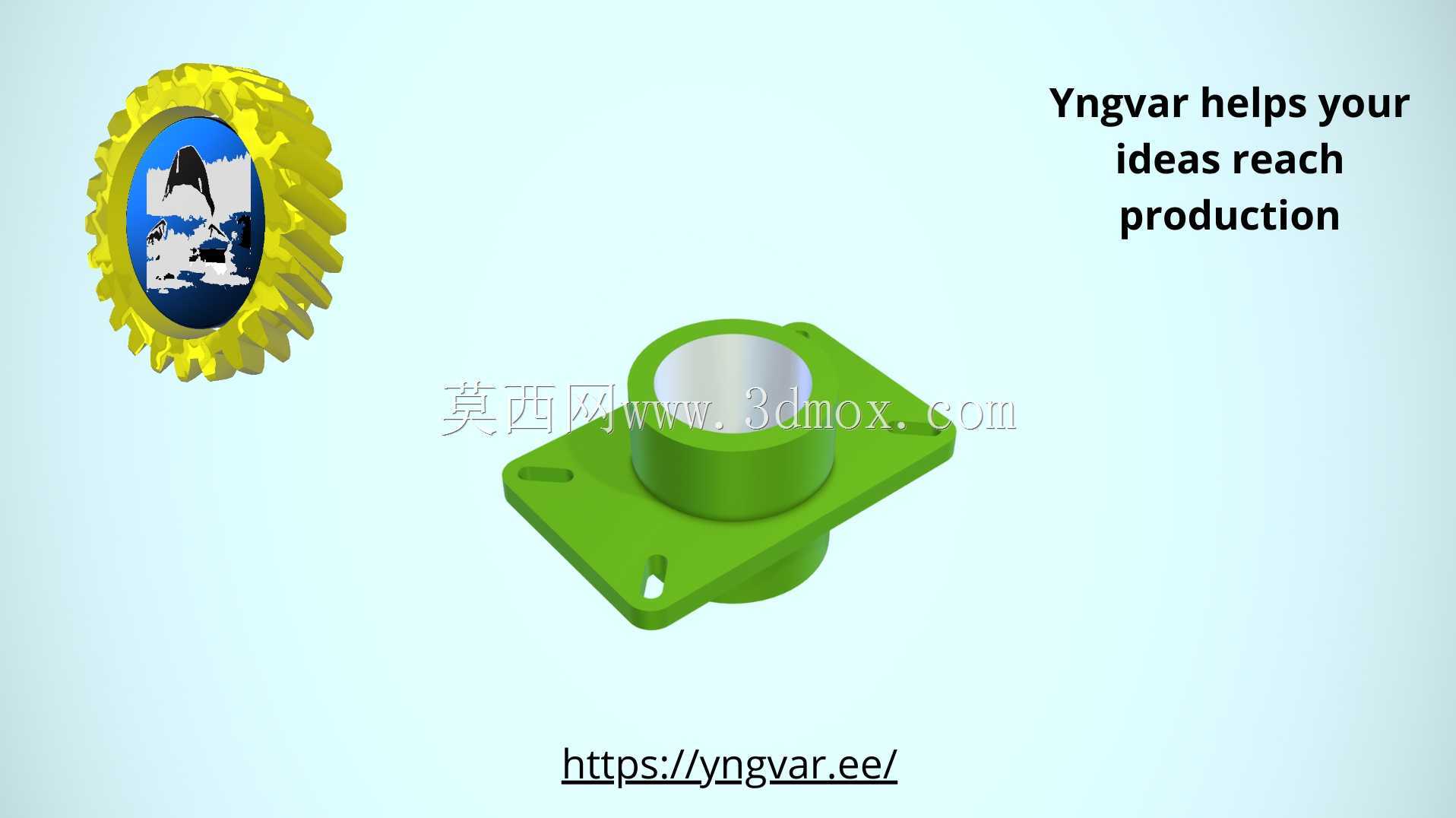

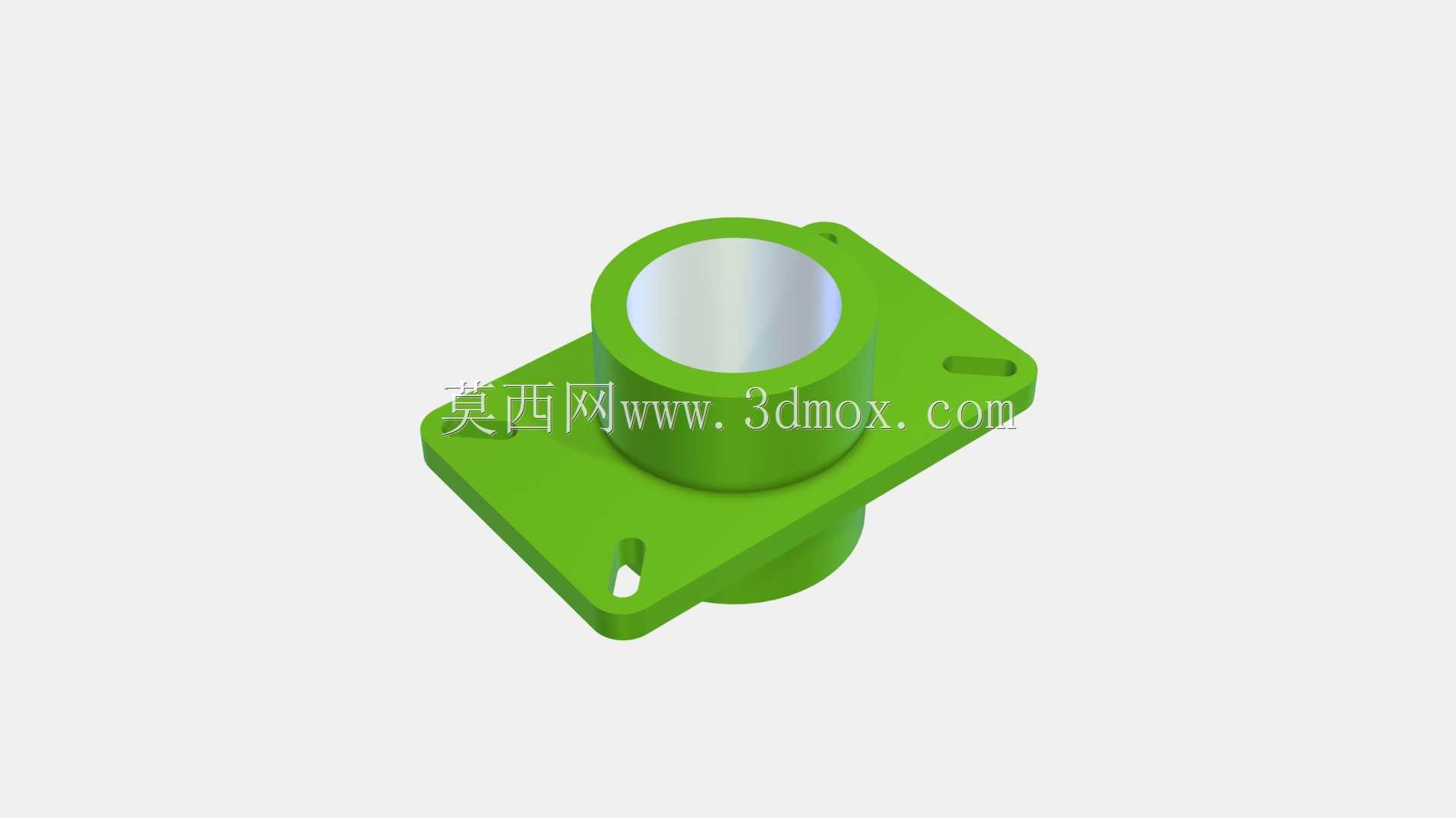

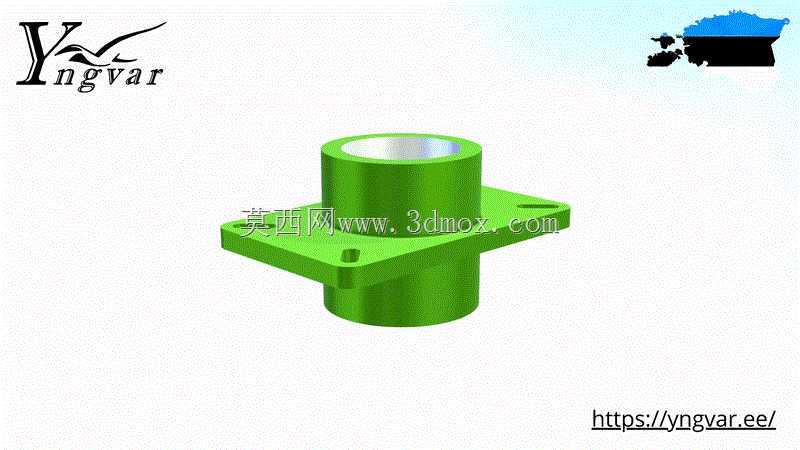

带方形安装法兰的贯通式轴套结构件

　　这类带方形安装法兰的贯通轴套，在轻工输送设备、小型自动化装配工位的导向机构里应用十分普遍，很多时候被用作穿线护座、滑动导杆的支撑衬套，或是小型旋转轴的径向定位支撑件，相比无安装边的光面轴套，它不需要额外加工安装压装孔位，直接通过法兰上的预留孔就能完成固定，装配效率提升非常明显。从结构设计逻辑来看，中间的贯通筒体是核心功能段，内孔的圆柱度公差直接决定了适配杆件的滑动顺畅度或是旋转轴的径向跳动量，设计时通常会根据实际使用场景预留0.02-0.05mm的配合间隙，如果是用作无油润滑衬套，还会在内壁预留储油槽的加工余量，避免长期往复运动出现干磨卡滞。

　　筒体上下两端的外圆做了等径设计，穿过安装面板后不会出现偏心偏移，和法兰盘衔接的位置做了小圆角过渡，既可以消除注塑或是机加工过程中的应力集中，也能避免安装时锐角刮伤安装面板的漆面或是防护层。方形法兰盘的四个角做了倒钝处理，不会在装配调试过程中划伤操作人员的手套，法兰上的两个安装孔采用对角布置，相比四孔全固定的设计，既减少了紧固件的使用量，也能在安装时自适应调整微小的孔位偏差，降低对安装面板孔位加工精度的要求，适合现场改造类的设备升级场景。

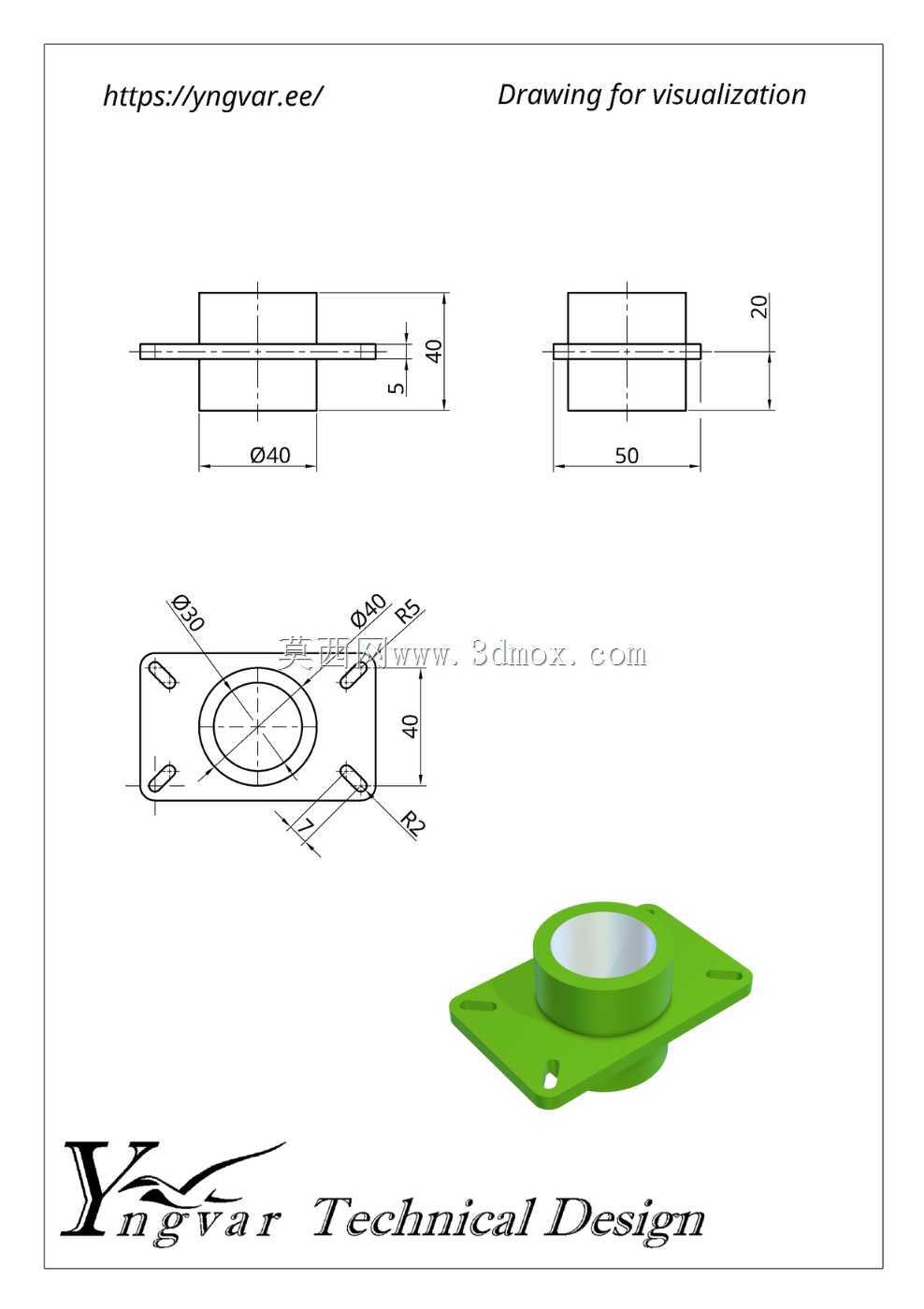

　　从安装边界来看，这类零件的法兰边长通常控制在筒体直径的1.8-2.2倍区间，既保证足够的安装压紧力，也不会占用过多的安装面空间，筒体伸出法兰上下两端的长度比例，可以根据实际穿过的板材厚度调整，比如当安装面板厚度为5mm时，下端伸出长度控制在8-10mm就能保证足够的支撑刚性，上端伸出长度则根据需要导向的杆件行程确定，避免过长导致筒体悬臂量过大出现受力变形。在实际选型使用时，要注意区分不同材质的适配场景，采用工程塑料注塑成型的这类零件，自重轻、绝缘性好，适合用作电气线路的穿线防护座，避免线缆和金属安装板的锐边摩擦破损；采用铝合金机加工的款式重量轻、导热性好，适合小型滑动导杆的支撑，运动过程中产生的摩擦热可以快速通过法兰盘散出；如果是采用不锈钢材质加工的款式，则可以用在食品加工、潮湿腐蚀类的工况下，不需要额外做表面防锈处理。

　　设计建模过程中，要重点保证法兰安装面和筒体内孔轴线的垂直度公差，一旦垂直度超差，安装后会导致穿入的杆件出现别劲现象，轻则增大运动阻力，重则加速杆件和衬套的磨损，缩短整套机构的使用寿命。另外法兰上的安装孔沉头深度要和所选紧固件的头部高度匹配，保证螺丝锁紧后头部不高出法兰表面，避免和周边运动部件发生干涉。很多新手建模时容易忽略筒体和法兰衔接处的圆角，直接做直角衔接，不仅加工时容易出现崩边，在长期受径向载荷的场景下，衔接位置很容易出现应力开裂，尤其是塑料材质的零件，圆角半径至少要保留0.5mm以上才能满足强度要求。这类零件虽然结构简单，但在很多小型设备里是不可或缺的基础零件，它的尺寸精度直接影响整套导向机构的运行稳定性，建模时需要结合实际安装空间、受力大小、配合杆件的尺寸综合确定各部分参数，不能直接照搬标准件尺寸硬套，否则很容易出现安装干涉、配合间隙不合适等问题，导致现场装配时需要二次修配，影响整体装配进度。
