多形态握力测试机器人抓手结构

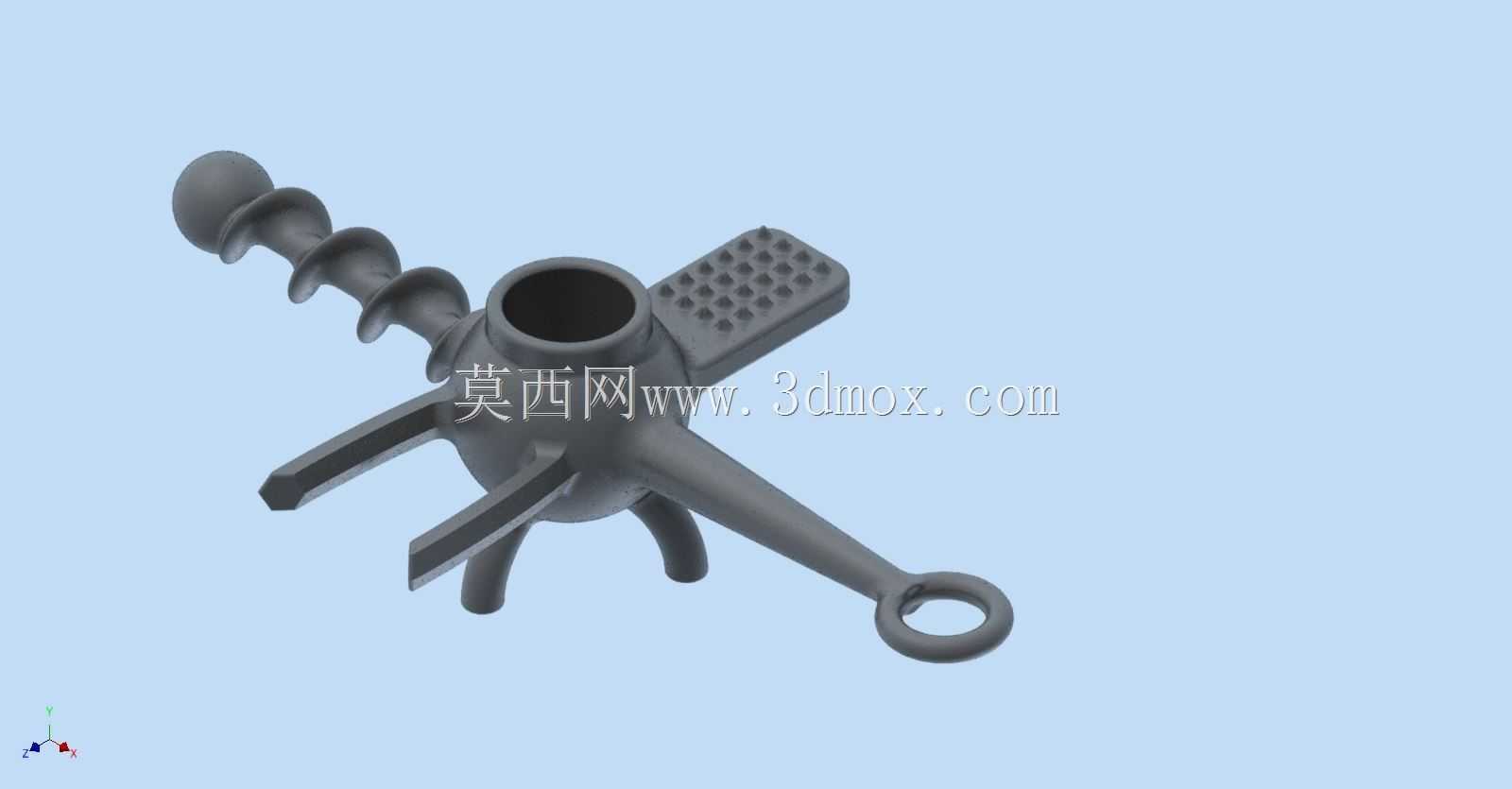

　　这款多形态结构的抓手部件，主要面向工业机器人末端执行器的力学性能测试场景，也可适配康复医疗设备的握力标定环节，在工业装配线的夹持力校验、仿生机械手的抓取力数据采集场景中都能发挥作用。从结构设计来看，整体采用一体化成型思路，不同方向延伸出的异形结构对应不同的测试接触面：带螺旋纹理的柱状段模拟圆柱类工件的夹持接触面，带颗粒防滑纹理的平板段模拟平面类工件的夹持接触面，带环形挂孔的细长臂段可挂载标准砝码进行静态力校准，三个向下的短支脚则用于测试时的平面放置支撑，避免测试过程中部件侧翻影响数据准确性。

　　设计时特意在主体中心预留了封闭空腔结构，这个空腔并非减重设计，而是用于填充不同密度的配重介质，比如铅粒、石英砂等，通过调整填充量可以改变部件整体重量，从而适配不同量程的握力传感器标定需求，从几牛的轻量夹持力测试到上百牛的重载抓取力测试，都可以通过调整配重来匹配测试边界，不需要更换测试工装，能大幅减少测试环节的工装更换时间。部件的各个接触棱边都做了R2-R3的圆角过渡处理，避免尖锐棱边在测试过程中刮伤机器人抓手的橡胶防滑垫，也能防止测试人员操作时被割伤，符合工业测试工装的安全设计规范。

　　从安装边界来看，整体最大外轮廓尺寸控制在180mm范围内，中心主体的圆柱空腔内径为32mm，可适配市面上多数六轴工业机器人的末端快换接头，不需要额外设计转接法兰，直接通过空腔侧壁的三个M4螺纹孔即可完成锁紧固定，安装后的同轴度误差可控制在0.1mm以内，不会因为安装偏差导致力值测试数据出现偏移。各个延伸臂的长度经过力学仿真校核，在挂载10kg配重时，臂根处的最大应力不超过12MPa，远低于常用PLA、ABS等3D打印材料以及铝合金机加工材料的许用应力，长期反复测试也不会出现塑性变形。

　　在实际应用中，这款部件可以直接替代多种形状的标准测试块，以往做握力测试需要准备圆柱块、方块、异形件等多种测试工装，切换测试项时要反复拆装校准，现在只需要这一个部件，通过旋转不同的接触面朝向抓手，即可完成不同形状接触面的握力测试，中心空腔的配重设计还能模拟不同重量工件的抓取工况，采集到的力值数据更贴近实际生产中的抓取场景，不会出现实验室测试数据和现场应用数据偏差过大的问题。防滑纹理段的颗粒凸起高度为1.5mm，颗粒间距3mm，和常见的工业工件表面粗糙度、防滑结构参数一致，测试得到的夹持力数据可以直接用于机器人抓手的夹紧力参数设置，不需要额外做系数换算。螺旋段的螺距为12mm，螺旋凸起高度4mm，模拟的是带螺纹的轴类、管件类工件的夹持场景，这类工件在自动化装配线中占比接近30%，以往的测试工装很少覆盖这类异形曲面，这款结构的设计刚好填补了这个测试空白。环形挂孔的内径为10mm，可以适配标准的砝码挂钩，做静态拉力测试时不需要额外设计挂接结构，直接挂载砝码即可完成静态力的标定，测试效率能提升40%以上。三个支撑脚的底面处于同一水平面，平面度公差控制在0.05mm以内，放置在测试平台上时不会出现晃动，不需要额外做调平处理，适合快速部署在生产线旁的在线检测工位，不需要复杂的安装调试即可投入使用。
