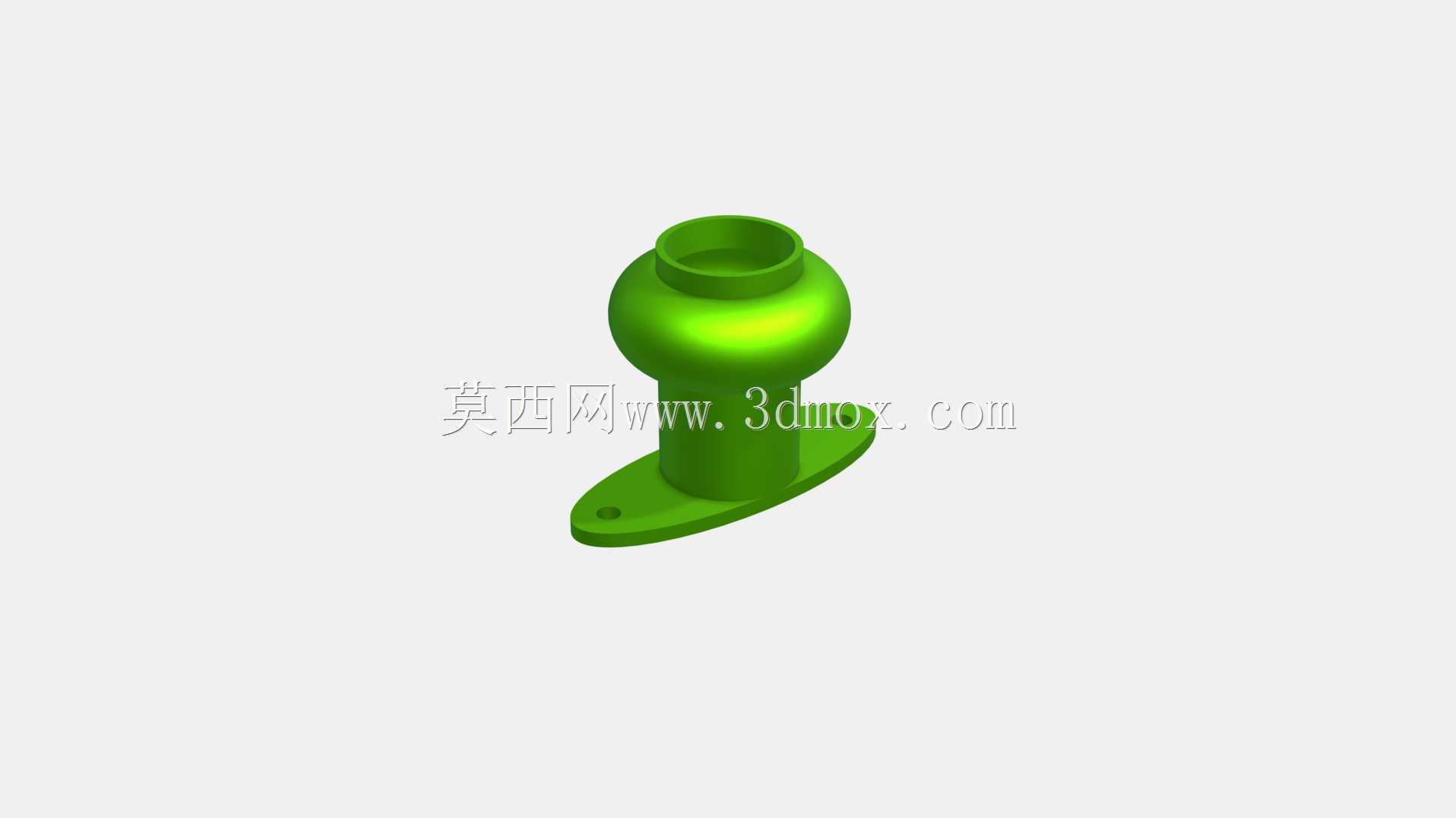

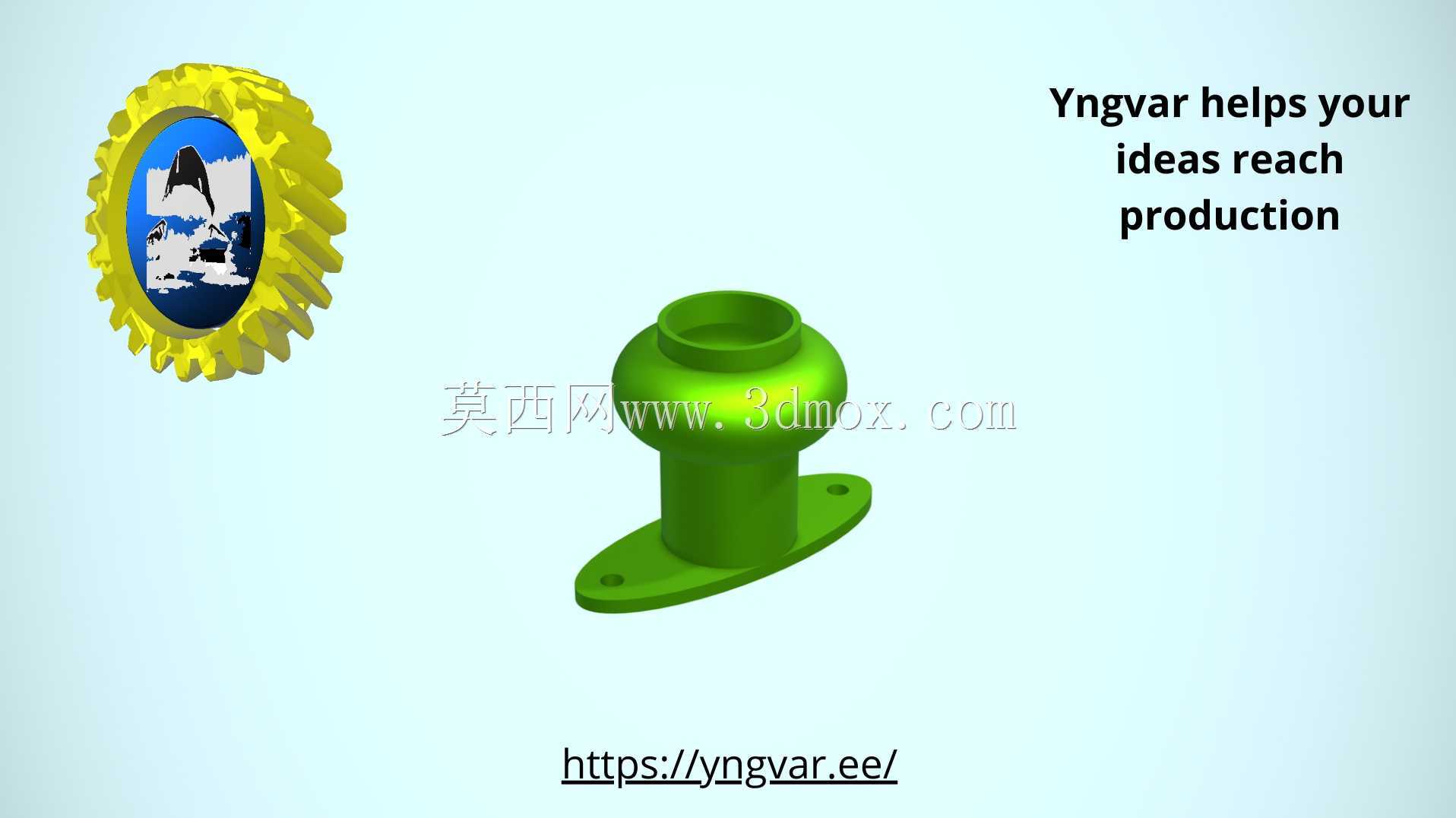

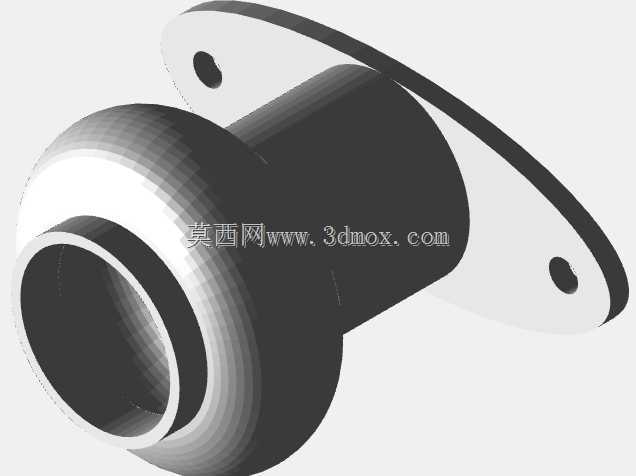

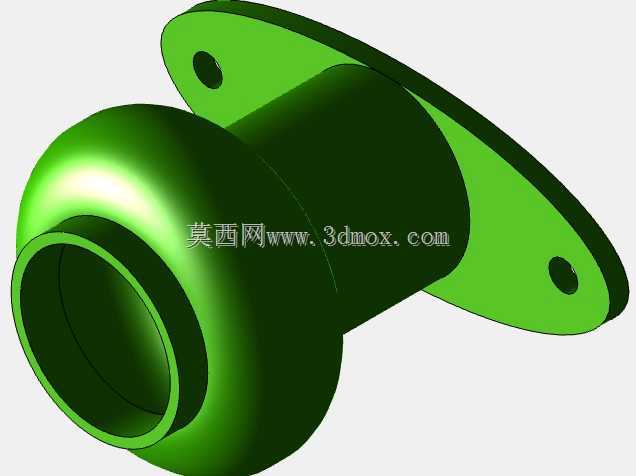

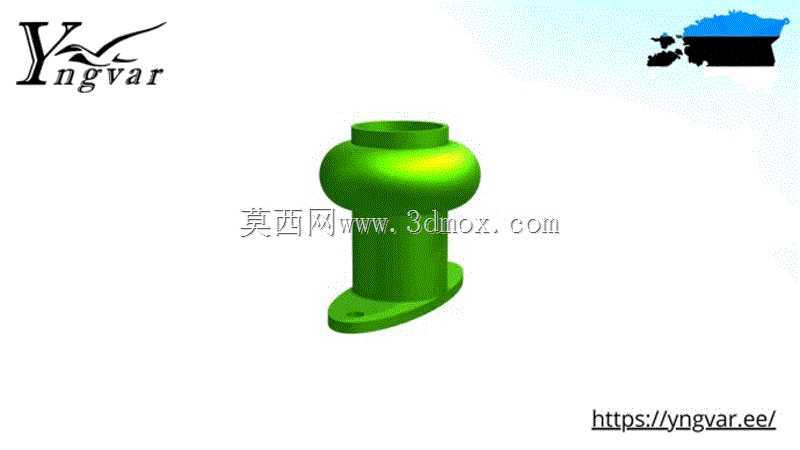

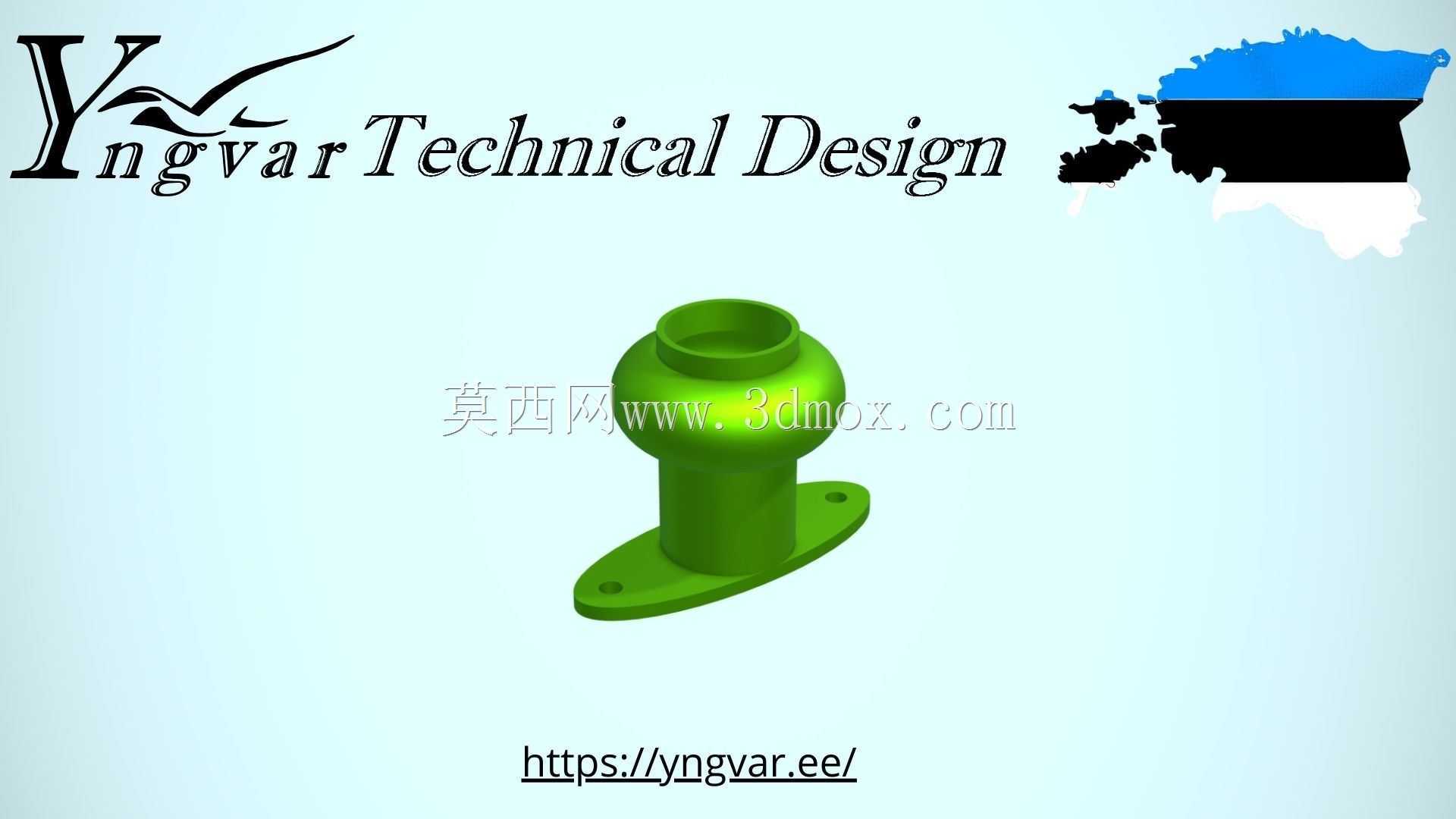

带法兰底座立式鼓形中空连接构件

　　这类带法兰底座的立式鼓形中空构件，在低压流体输送回路、小型气动系统的终端固定场景中应用十分广泛，不少实验室小型气路排布、桌面型流体试验台的管路转接位置，都会用到这类结构的零件。从实际使用场景来看，它既可以作为管路末端的缓冲过渡接头，降低流体直角转向带来的局部压损，也可以作为小型传感元件的安装支座，依托底部法兰的安装孔实现快速定位固定，不需要额外设计焊接支架，能大幅缩短现场装配的调整周期。

　　从功能特性上看，构件中部的鼓形内腔并非随意设计的造型，而是经过流道仿真优化的过渡结构：当流体从下端法兰侧进入、上端接口流出时，鼓形腔能让流体通流面积瞬间增大，降低流速峰值，减少流体对管壁的冲蚀，同时也能缓冲管路内的瞬时压力脉动，避免上游的压力波动直接冲击后端的精密检测元件。上端的小直径圆柱接口做了标准的公差配合设计，既可以适配快插式气动接头，也能通过套密封圈的方式实现硬管的密封连接，不需要额外加工密封槽，适配性较强。底部的椭圆形法兰底座设置了两个沉头安装孔，安装时螺丝头可以完全沉入法兰平面内，不会突出底座表面，保证构件安装后与安装基板完全贴合，不会出现倾斜导致的接口同轴度偏差。

　　在设计思路上，这个构件优先考虑了安装空间的紧凑性，整体高度控制在常规小型气动元件的安装尺寸区间内，法兰底座的轮廓做了圆弧过渡，没有尖锐的直角棱边，一方面能避免安装时划伤操作人员，另一方面也能减少应力集中，在承受管路振动时，法兰与立柱连接的位置不会因为应力突变出现开裂。鼓形段的壁厚做了等强度设计，中部鼓出位置的壁厚略薄于上下两端的连接段，既可以减轻零件整体重量，也能在管路出现超压时，让鼓形段先发生微量形变起到过载预警的作用，避免上下连接位置直接断裂造成流体泄漏。上端接口的端面做了0.2mm的倒角处理，装配管路或接头时可以起到导向作用，不会因为端面毛刺划伤密封圈。

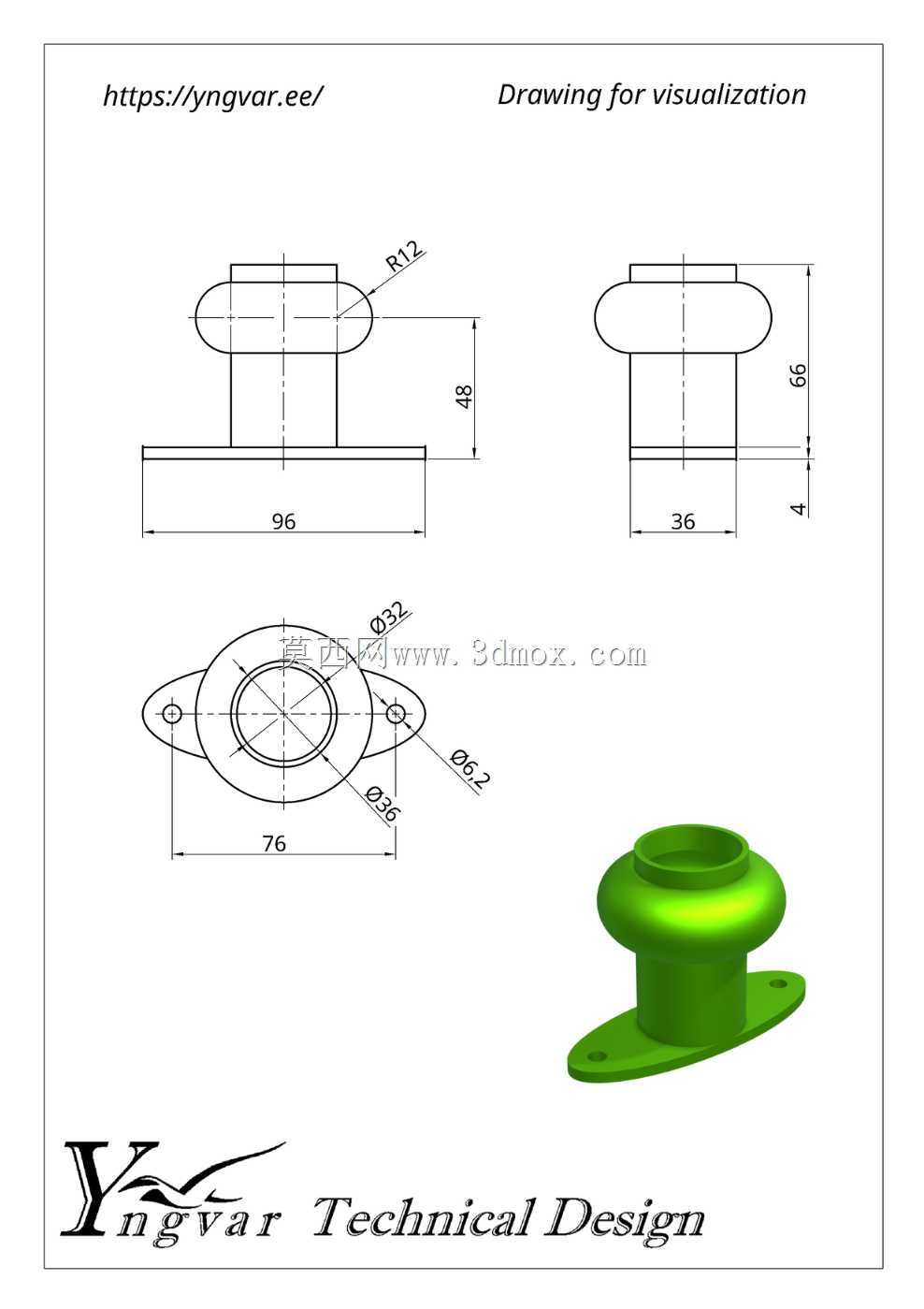

　　从安装边界尺寸来看，底部法兰的长轴尺寸适配常规20mm间距的安装孔位，两个安装孔的中心距严格按照通用安装标准设定，不需要在安装基板上重新打孔，可以直接替换同规格的传统直角接头。构件整体的最大外径集中在鼓形段位置，安装时周边只需要预留不超过5mm的操作空间，就能完成接头的插拔和螺丝的紧固，适合在排布密集的阀岛周边、狭小的设备内腔中使用。构件的中空通道内径与上端接口内径保持一致，没有出现通径突变的台阶，避免流体在通道内形成涡流滞留，对于输送洁净气体或者低粘度流体的场景，不会出现残留积液的问题。另外，法兰底座的安装面做了平面度公差要求，安装时只需要在底座与基板之间加装一层薄密封垫，就能实现端面的静态密封，不需要额外涂密封胶，后期拆卸维护也十分方便。在实际建模过程中，这类零件的曲面过渡需要重点关注G2连续，尤其是鼓形段与上下圆柱段的连接位置，如果曲面曲率不连续，后续3D打印或者注塑加工时，很容易出现表面缩痕或者应力集中线，影响零件的外观和结构强度。
