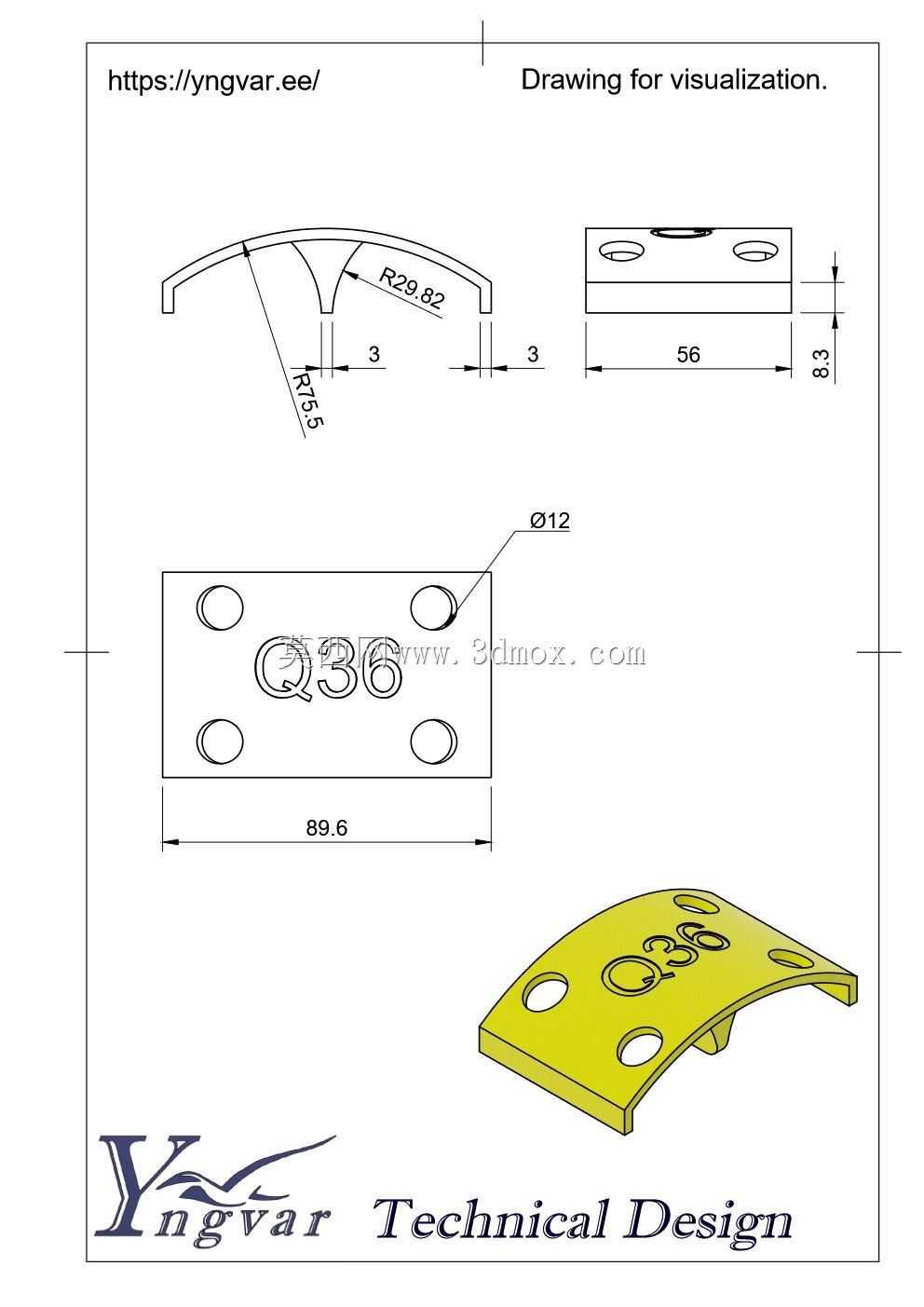

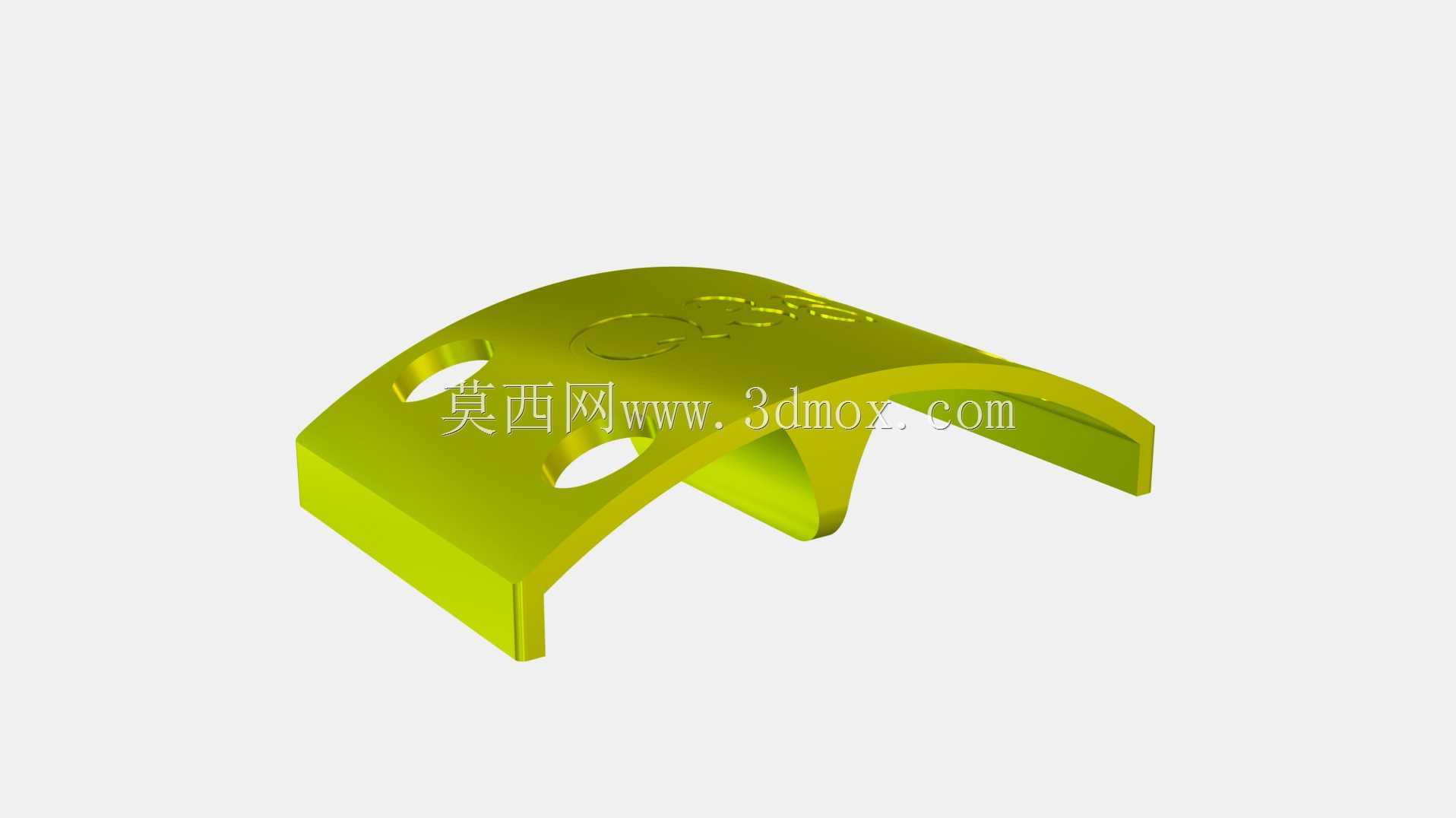

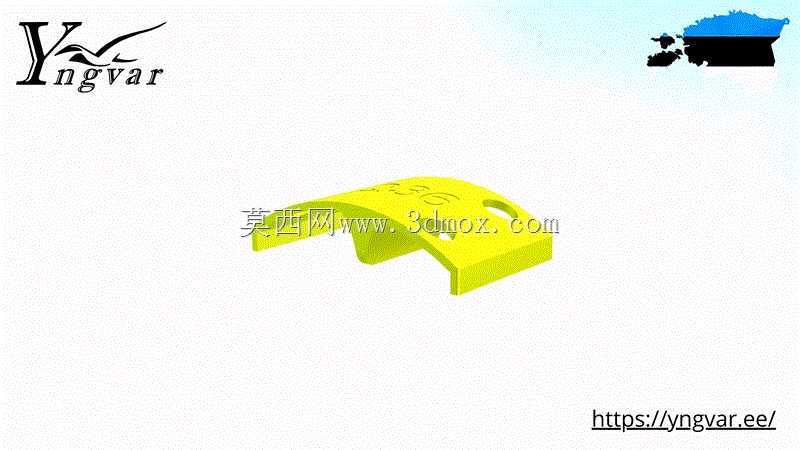

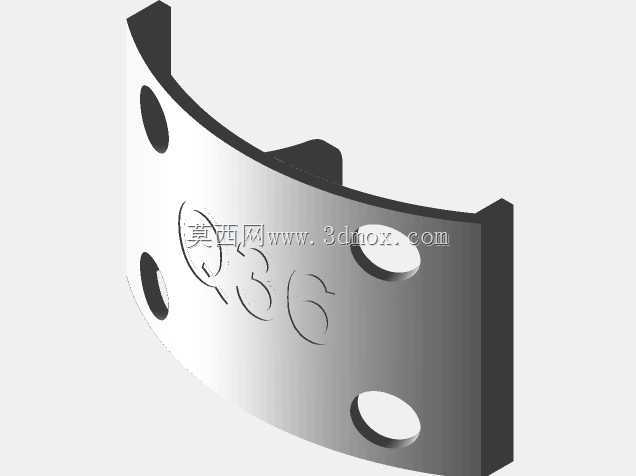

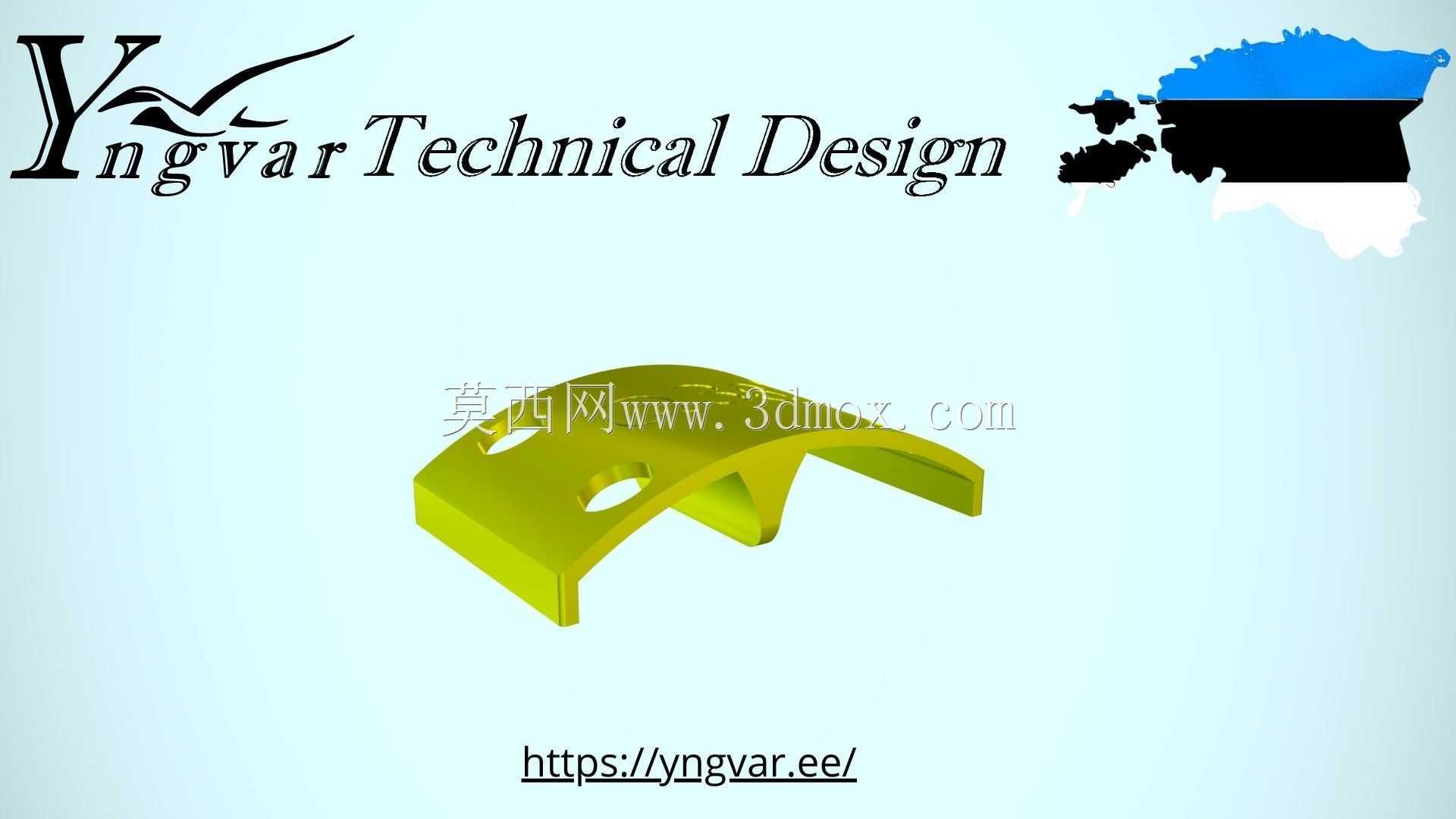

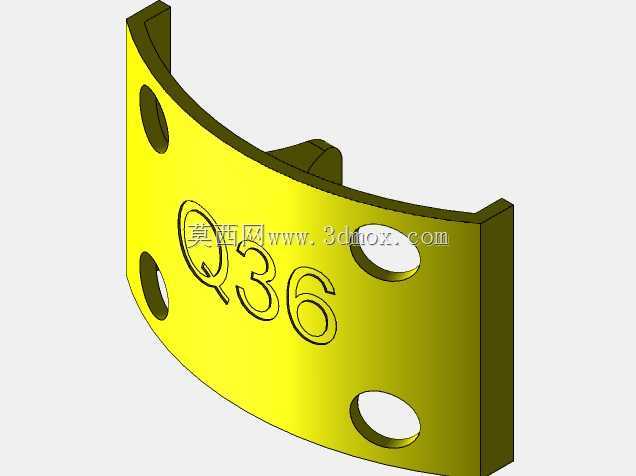

弧形带孔安装固定支架结构设计

　　这款弧形带孔安装固定支架，在轻工装配、小型机电设备内部走线固定、3D打印原型验证场景中都有较高的适配性，日常做小型自动化设备的辅助定位、桌面级工装的辅助支撑时，这类小支架往往能解决很多空间受限位置的固定难题。从结构设计逻辑来看，整体采用弧形弯折的主体构型，而非传统平直支架，核心是为了适配圆柱面、弧面安装基面的贴合需求，比如固定在圆管外壁、曲面壳体外侧时，弧形内面可以和基面形成更大的接触面积，避免平直支架安装时出现的线接触、应力集中问题，长期受载下也不容易出现基面压痕或者支架滑移。

　　支架上预留的两个安装孔位，做了沉头倒角处理，安装时螺丝头可以完全埋入支架表面，不会突出外露，既避免了螺丝头和周边运动部件发生剐蹭，也能让整体安装外观更规整，孔位的间距经过适配，匹配常用的M3、M4规格紧固件，不需要额外扩孔就能直接装配，适配市面多数标准紧固件的安装尺寸。主体的弯折弧度做了等曲率设计，壁厚均匀，不管是采用注塑加工还是3D打印成型，都不会出现壁厚突变导致的缩痕、打印翘曲问题，做批量注塑生产时，均匀的壁厚也能让熔体充模流程更顺畅，减少缺胶、气泡这类成型缺陷。支架的边缘全部做了R0.5的圆角过渡，没有尖锐的直角棱边，一方面是避免安装调试过程中划伤操作人员，另一方面也能减少应力集中点，在承受反复振动载荷的工况下，不会因为直角处的应力集中出现断裂失效。从安装边界来看，支架的整体宽度控制在20mm以内，弧形段的内曲率半径适配直径15-25mm的圆柱基面，安装后突出基面的高度不超过8mm，在空间紧凑的设备内部安装时，不会占用过多的周边空间，也不会干涉相邻的管线、运动构件。

　　实际选型使用时，这类支架可以根据工况需求选择不同的材料，普通固定场景用ABS或者PLA做3D打印即可快速验证装配效果，需要一定强度的工业场景可以选用PA66加玻纤注塑，或者采用铝合金钣金冲压成型，不同工艺下的结构都不需要做大幅修改，仅需根据材料的成型特性微调壁厚和圆角参数即可。在做小型机电产品的内部结构固定时，这类弧形支架往往用来固定线束、小型传感器、PCB板的辅助支撑，相比传统的扎带固定，这种支架的固定可靠性更高，在设备长期运行产生振动的工况下，不会出现扎带松脱、部件移位的问题。

　　设计过程中特意将支架的承重面做了微幅的加厚处理，在不增加整体重量的前提下提升了承重区域的结构强度，当支撑重量在500g以内的小型部件时，支架的形变量可以控制在0.1mm以内，完全满足多数小型机电设备的装配精度要求。另外支架的弧形外表面做了平面区域预留，需要粘贴标识、标注安装方向时，可以直接在该平面区域粘贴标签，不会因为弧面导致标签起翘脱落。做三维建模过程中，所有的安装孔位、弯折曲率都做了参数化关联，后续如果需要适配不同直径的安装基面，仅需修改曲率半径参数就能快速生成新的模型版本，不需要重新绘制整体结构，能大幅提升衍生设计的效率。在装配验证环节，这类支架的安装不需要专用工具，采用常规的内六角扳手或者十字螺丝刀就能完成紧固，后期维护拆卸也十分便捷，不需要拆解周边的其他构件就能完成支架的更换。针对户外使用的场景，只要在材料选择上改用耐候性的PP或者ASA材料，支架就能适应户外的温湿度变化、紫外线照射环境，不会出现快速老化脆断的问题。
