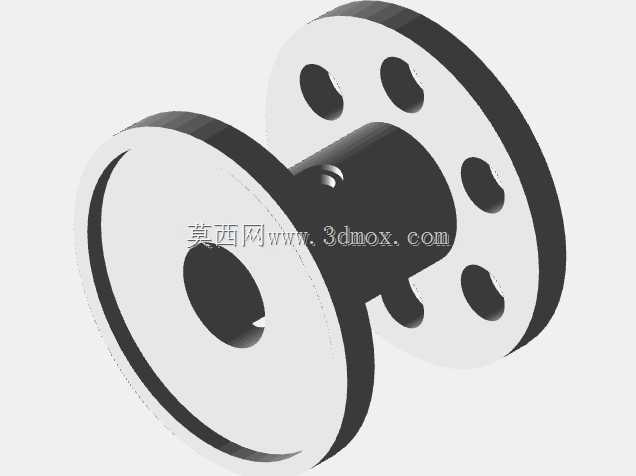

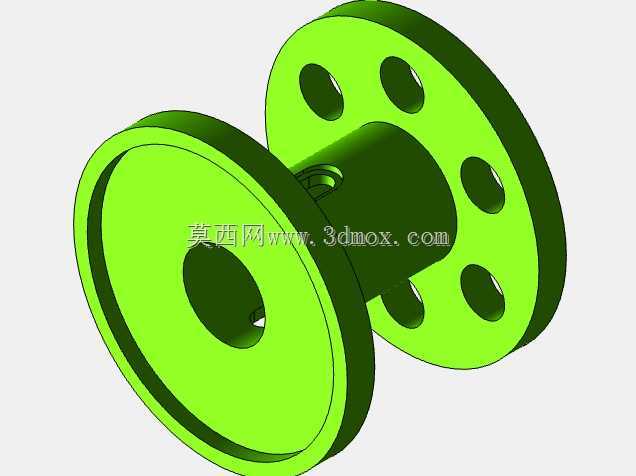

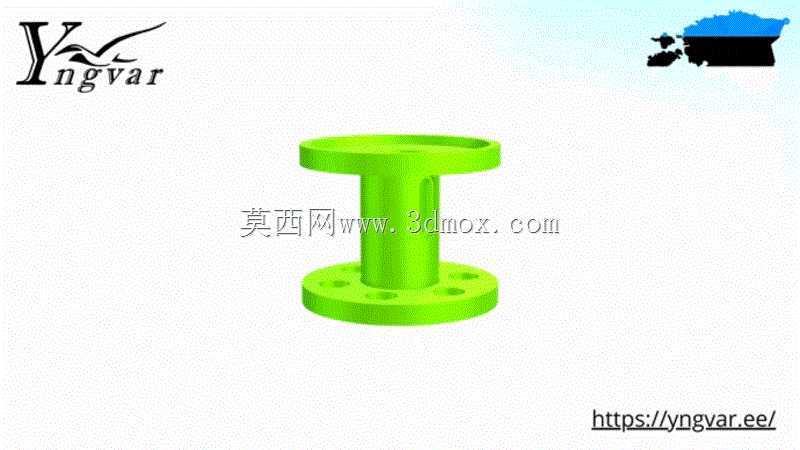

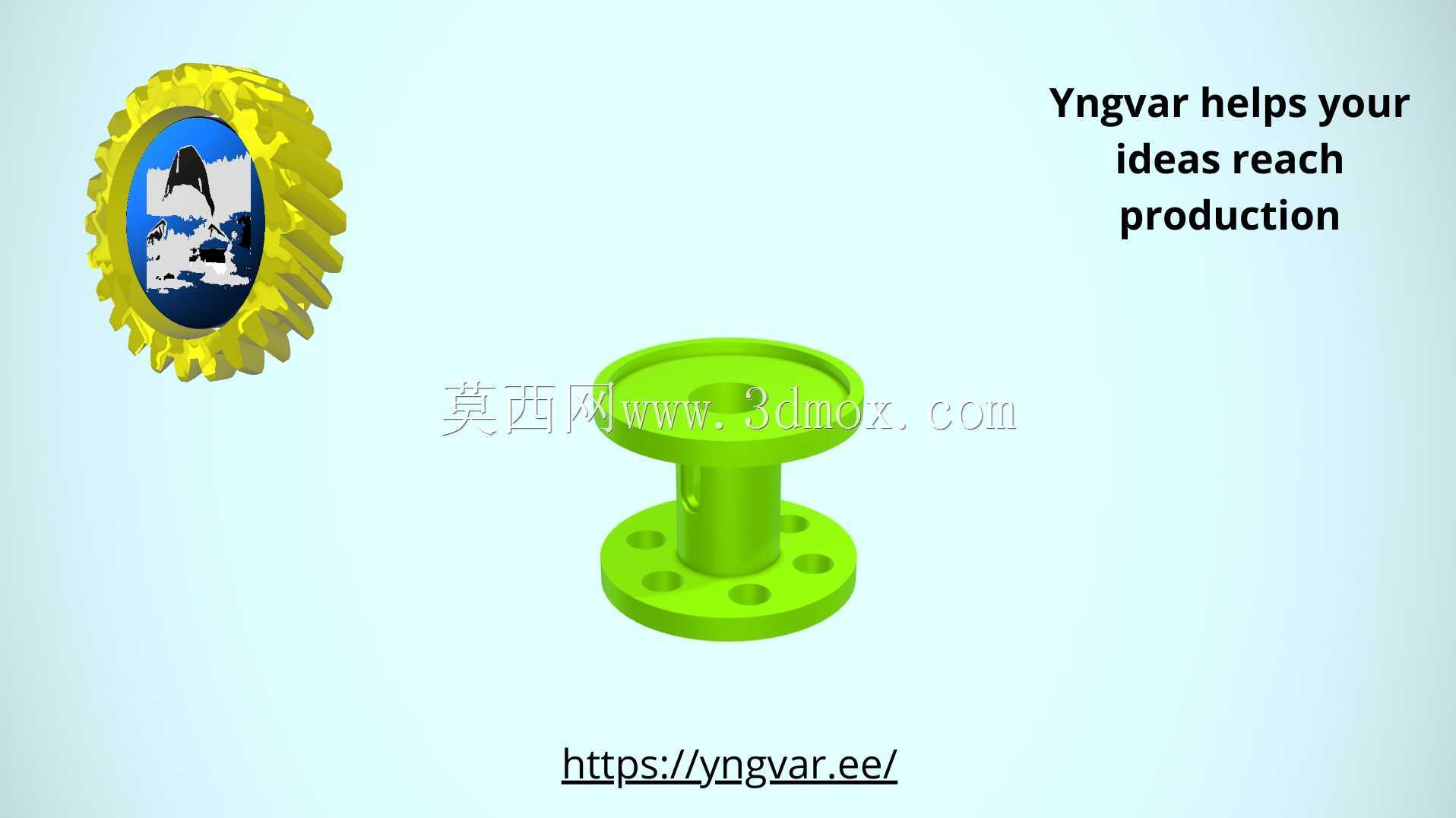

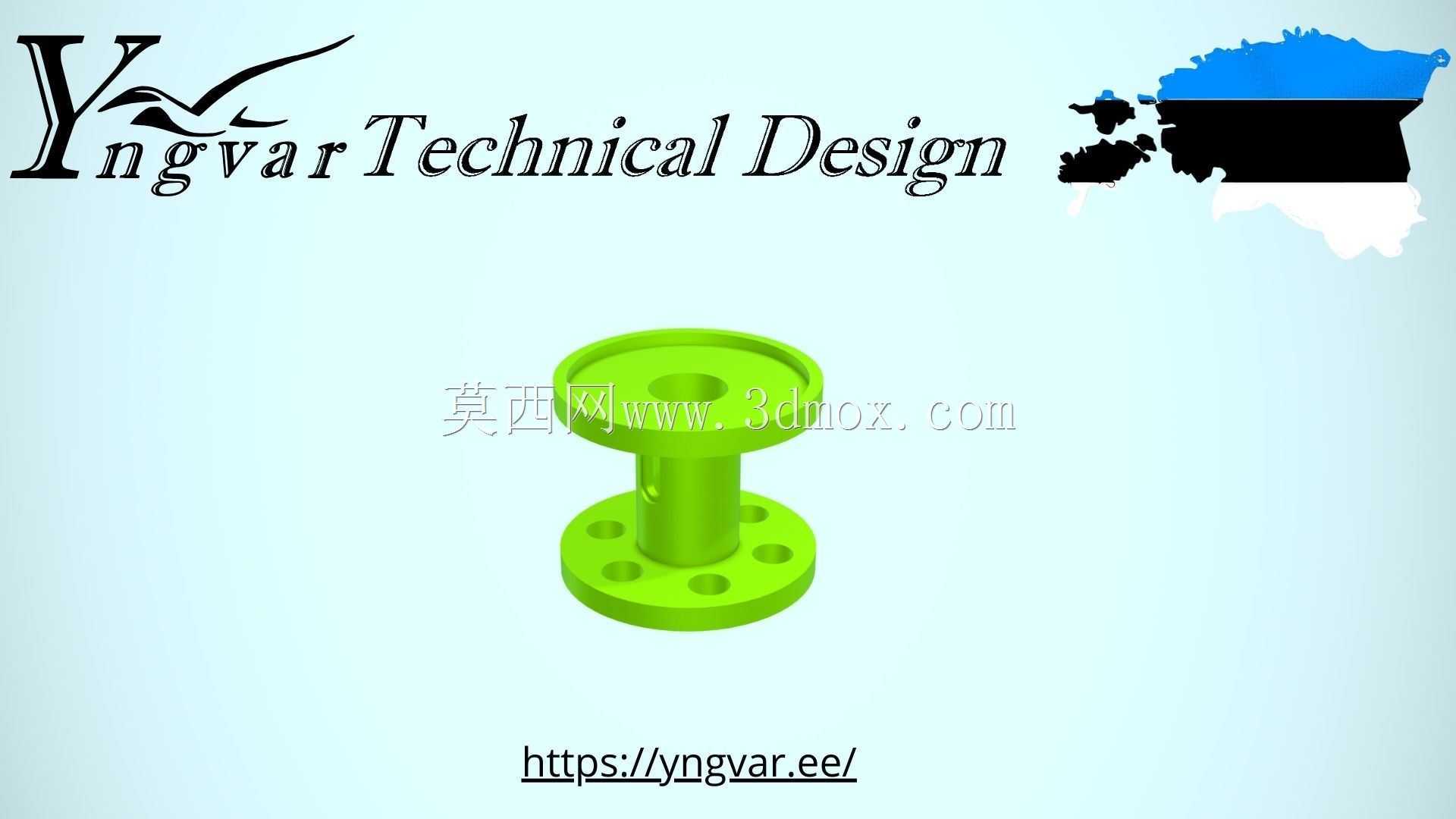

带法兰盘双凸缘工字连接支撑结构件

　　该结构件采用上下对称法兰盘搭配中间支撑柱的工字构型，在各类传动、支撑类设备中可作为中间转接承载单元使用，常见于轻工输送线、小型实验台架、非标自动化设备的立柱连接部位，也可适配小型机电设备的壳体内部支撑场景，承担轴向载荷传递、部件间距保持、多组件同轴定位的作用。上下两端的法兰盘均做了等厚设计，盘面沿圆周方向均匀分布沉头安装孔，安装时可直接通过内六角螺栓完成与相邻部件的固定，沉孔结构能够保证螺栓头完全沉入盘面以下，避免安装后突出部分干涉周边运动部件，同时保证连接面的平整贴合，减少装配应力集中。

　　中间支撑柱采用等直径圆柱构型，柱身做了等壁厚处理，在保证整体结构刚性的前提下尽可能降低零件自重，柱身一侧开设的小型侧向通孔可用于穿设定位销或者小型油路、气路管线，适配需要侧向走线或者辅助定位的装配场景。设计过程中优先考虑了装配同轴度要求，上下法兰盘的安装孔采用同基准圆周分布设计，加工时可一次装夹完成两端孔位的加工，有效降低装配时的同轴度误差，避免因孔位错位导致的安装卡滞或者连接后受力不均的问题。

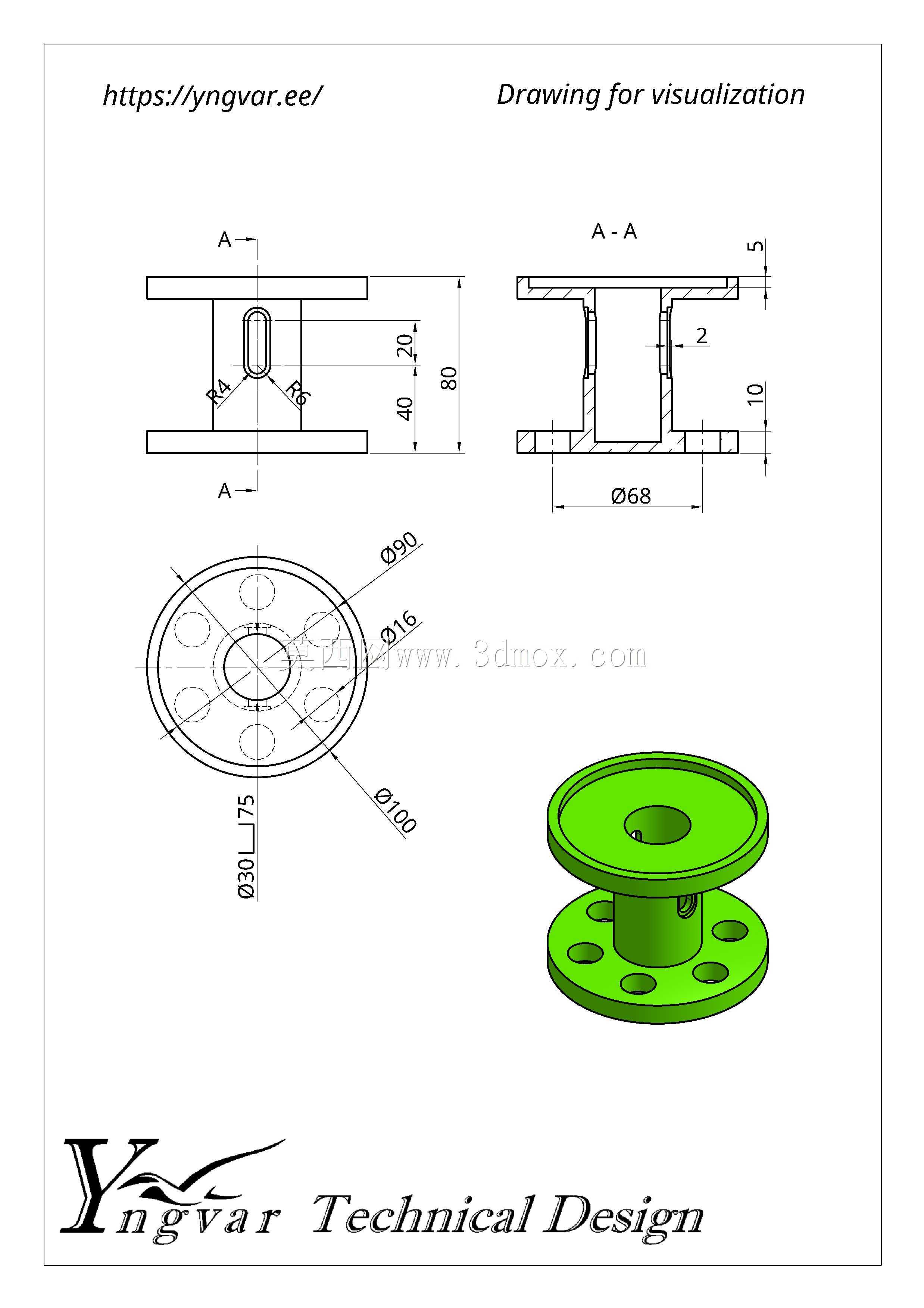

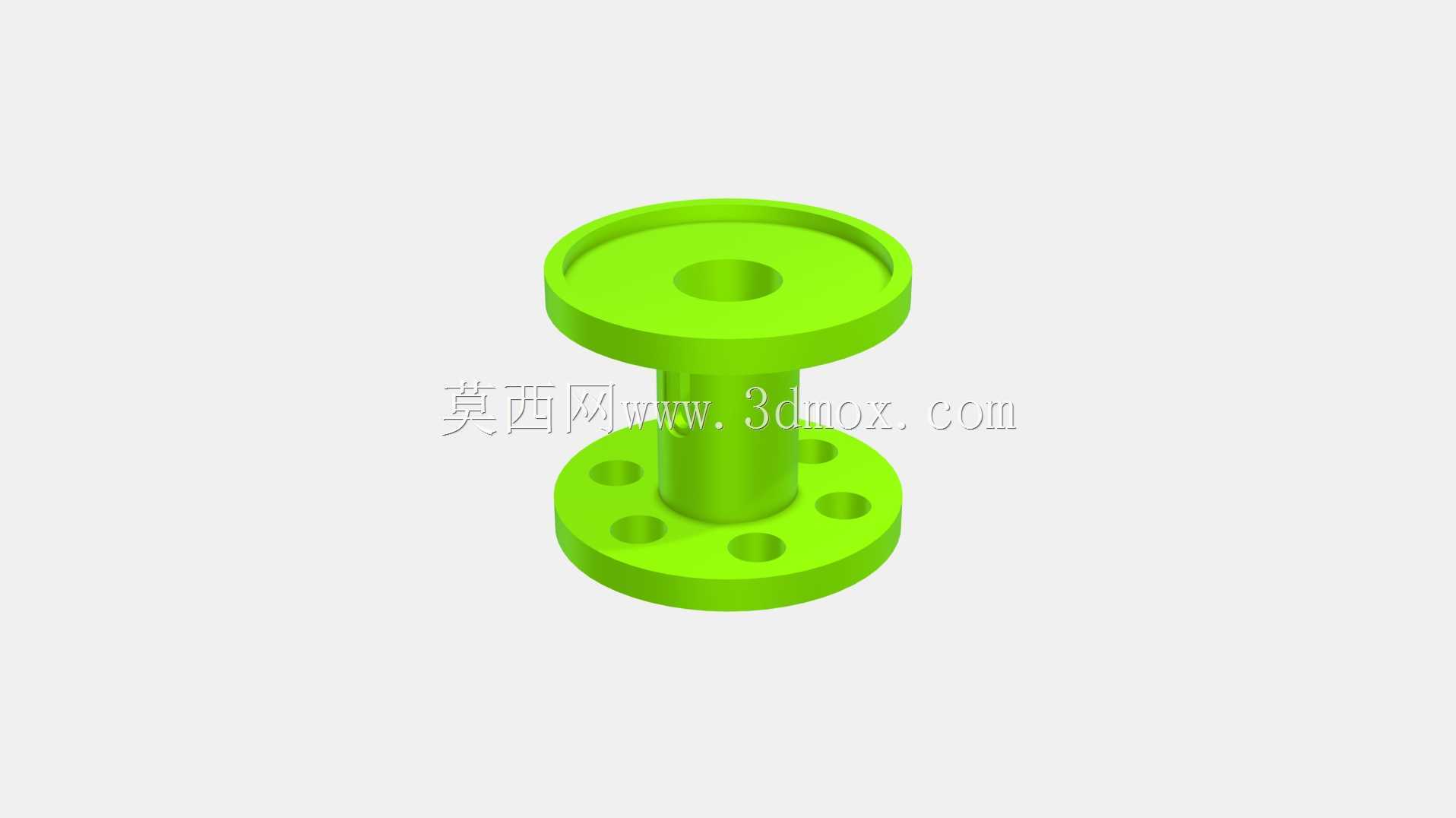

　　从安装边界来看，下端法兰盘直径大于上端法兰盘，可适配底部固定在大尺寸安装基座、上部连接小尺寸功能部件的装配场景，整体轴向高度可根据实际安装间距需求做参数化调整，法兰盘上的安装孔孔径、孔位分布圆直径也可根据对接部件的安装接口做对应修改，具备较强的适配性。结构的受力路径经过优化，轴向载荷从上端法兰盘传入后，通过中间支撑柱均匀传递到下端法兰盘，再分散到整个安装基座上，法兰盘与支撑柱的连接位置做了圆角过渡处理，避免直角连接处的应力集中问题，在承受交变轴向载荷时能够有效降低疲劳断裂风险。

　　实际应用中，该类零件常采用工程塑料或者铝合金材质加工，采用3D打印制作时可直接一体成型，无需额外装配，小批量试制阶段能够大幅缩短加工周期，也可根据载荷需求更换为不锈钢材质通过机加工方式制作，适配重载支撑场景。零件的外形无复杂曲面结构，建模过程中通过旋转凸台、拉伸切除等基础特征即可完成，特征树逻辑清晰，后续修改参数时可直接调整对应草图尺寸，无需重构特征，能够快速适配不同项目的尺寸需求。装配时需注意保证上下法兰盘的端面平面度，若端面存在翘曲会导致连接后螺栓受力不均，长期运行容易出现螺栓松动的问题，安装前可通过百分表检测端面跳动，确认符合装配精度要求后再完成锁紧固定。
