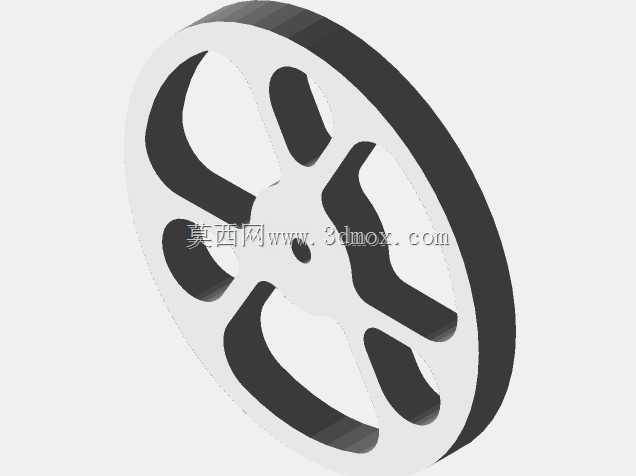

辐条式镂空传动滚轮结构设计

　　这类辐条式镂空滚轮常应用在轻载传动输送场景、小型教具演示机构以及低负载动力传递工位，区别于实心轮的厚重结构，镂空辐条的设计首先能在保证轮体径向强度的前提下大幅降低自身转动惯量，启动和停转的响应速度更快，不会因为轮体自重过大带来额外的动力损耗。从结构设计逻辑来看，轮缘部分采用等厚度环形结构，外圈预留了均匀的摩擦接触面，不管是配合平带做摩擦传动，还是作为导向轮沿轨道滚动，都能保证接触应力均匀分布，不会出现局部应力集中导致的轮缘过早磨损。中心的轮毂位置做了同轴定位凸台，安装孔位与传动轴采用过渡配合，装配时可以保证轮体与轴的同轴度，避免高速转动时出现偏心抖动的问题。

　　连接轮缘和轮毂的辐条采用了对称式弧形流线结构，这种结构不是单纯为了外观造型，弧形辐条在承受径向载荷时能将受力均匀分散到每一根辐条上，相比直辐条的应力集中问题，弧形结构的抗冲击性能更好，即使遇到瞬时过载，也不会在辐条与轮毂、轮缘的连接位置出现断裂风险。从安装边界来看，轮体的轴向厚度控制在适配常规轻型传动轴的安装尺寸范围内，轮缘外径的尺寸设计兼顾了传动比需求和安装空间限制，不需要对原有设备的安装机架做额外改造就能直接替换同规格的实心滚轮。

　　在实际使用场景中，这类滚轮既可以用在小型输送线的从动轮位，承担物料输送的导向支撑作用，也可以作为教学演示机构的传动轮，直观展示带传动、轮系传动的运动原理，甚至在一些小型DIY移动设备上，也能作为行走轮使用，镂空结构不容易积灰积屑，日常维护的清理工作量更小。设计过程中需要重点控制辐条的厚度均匀性，每根辐条的截面尺寸保持一致，避免因为质量分布不均导致动平衡超标，转动时产生不必要的振动；轮缘的外圆面要保证足够的圆柱度，和传动件接触时不会出现打滑或者传动比波动的问题；中心安装孔的公差需要严格匹配传动轴的公差带，过松会导致转动时轮体晃动，过紧则会增加装配难度，甚至装配时撑裂轮毂。

　　另外，轮体的减重设计除了降低转动惯量，也能减少材料的使用量，在批量生产时能有效控制制造成本，同时镂空的结构也方便操作人员观察轮体内部的运行状态，一旦有异物卡入辐条间隙能及时发现停机处理，避免故障扩大。不同于重载设备使用的实心钢轮，这种轻量化镂空轮的适用场景集中在载荷不大但对转动灵活性、响应速度有要求的工位，比如电子元器件输送线的导向轮、小型实验设备的传动轮、科普展品的运动部件等，在这些场景下，过重的轮体反而会增加驱动电机的负载，提升能耗，而这种辐条结构刚好平衡了强度和重量的需求。
