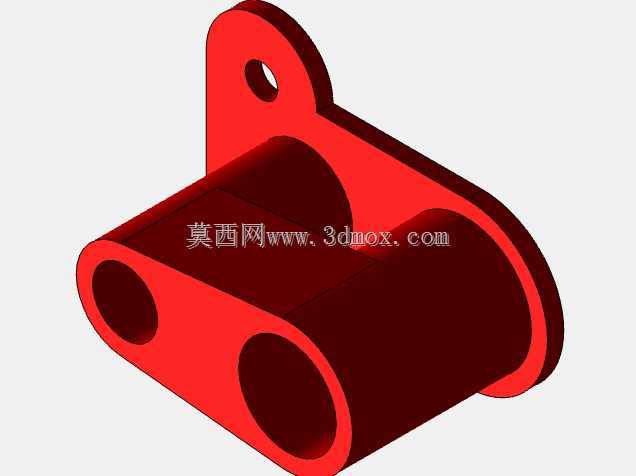

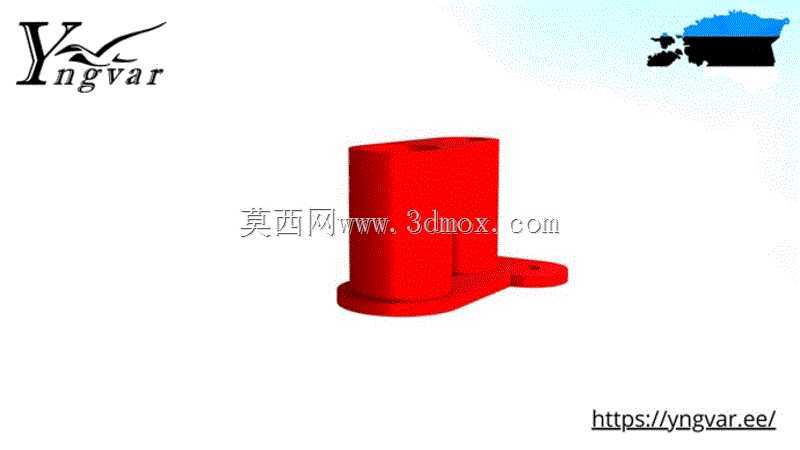

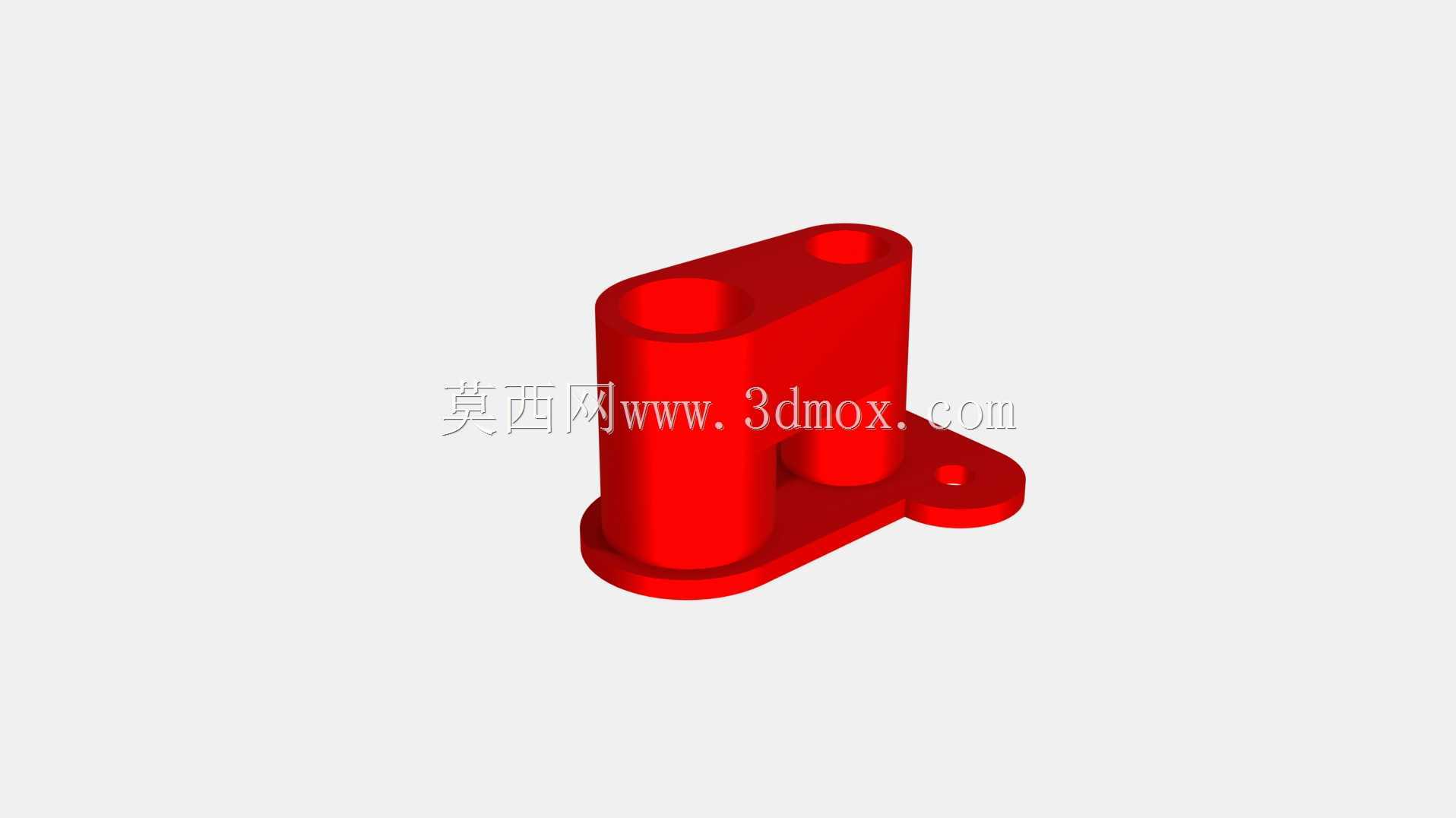

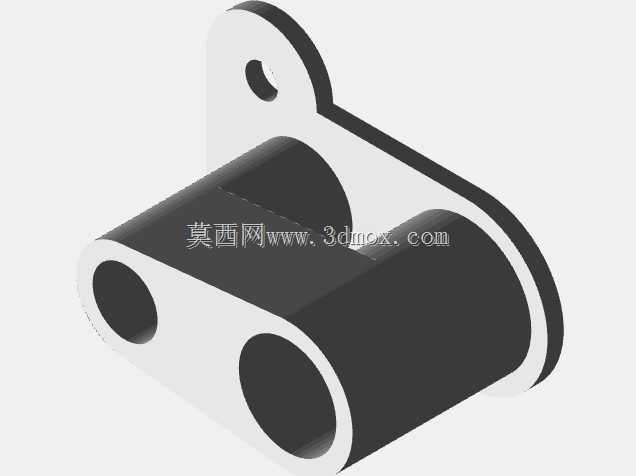

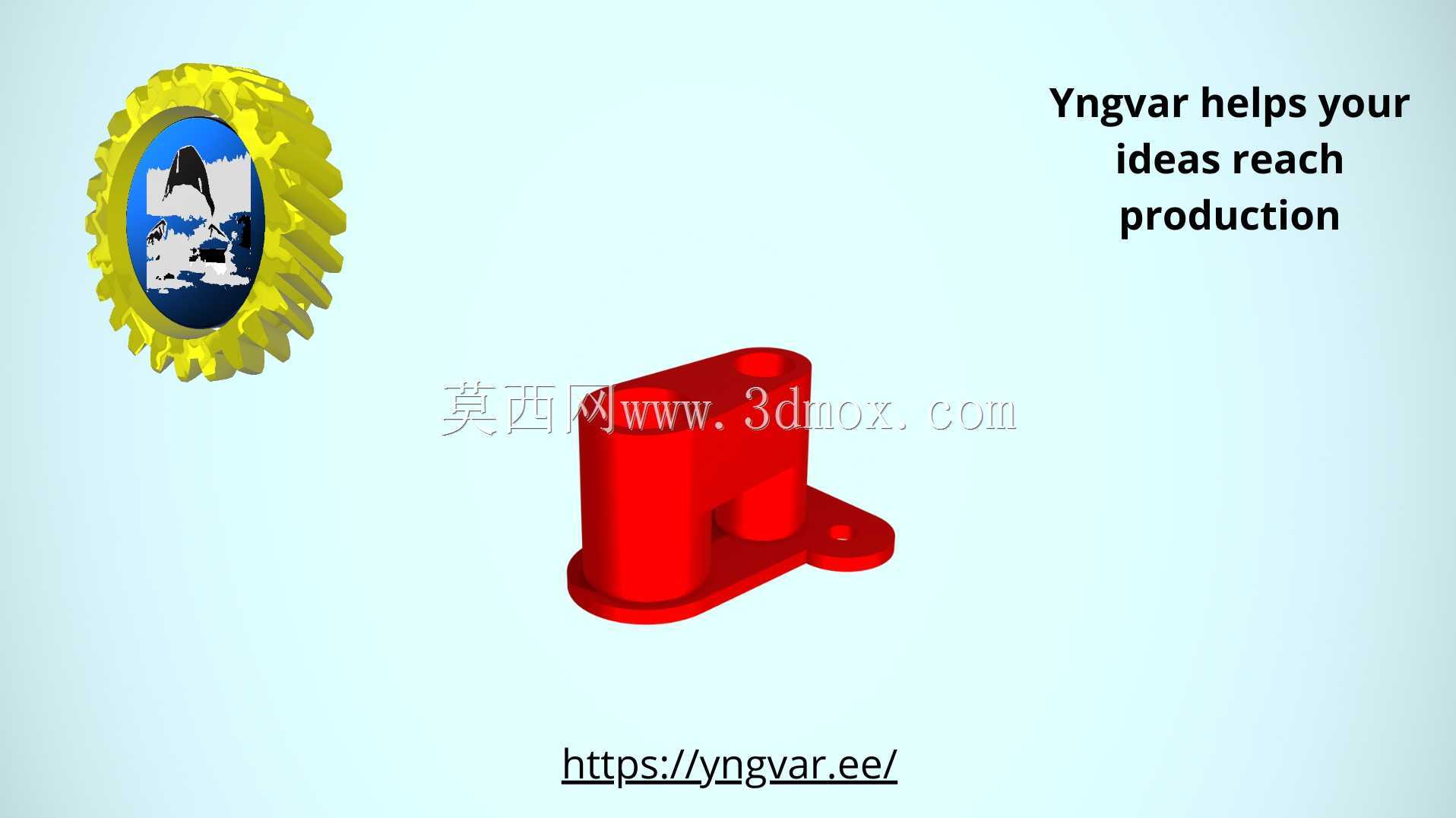

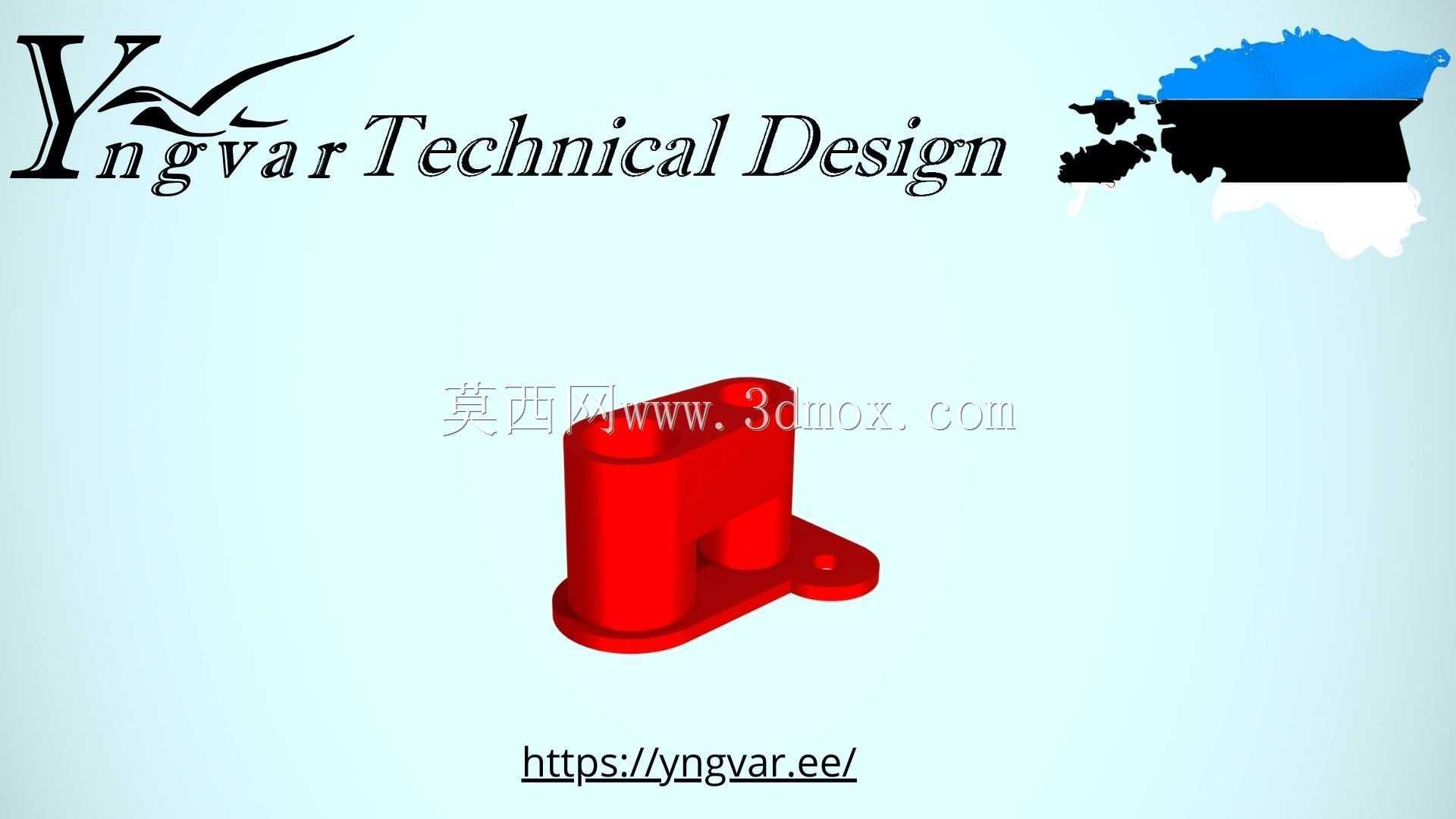

带侧装法兰的立式双孔连接支座结构

　　在非标自动化生产线的工位定位模块、小型电力配套设备的内部组件固定场景中，这类带侧装法兰的立式双孔连接支座，是承担部件定位与载荷传递的核心基础零件。日常做结构选型时，首先要明确它的实际承载边界：主体立式筒身的两个平行通孔，是用来穿装导向轴或者固定杆的，孔位的同轴度公差需要控制在0.02mm以内，避免穿装后出现卡滞、受力偏载的问题，这一点在做小载荷往复运动的导向机构里尤为关键，要是同轴度超差，运动过程中会持续产生侧向力，加速配套轴套的磨损，缩短整套机构的维护周期。

　　从结构设计逻辑来看，底部的圆形凸台是和安装基面贴合的定位面，设计时特意做了0.5mm的凸台高度差，能规避安装基面平面度不足导致的支座倾斜问题，侧伸的安装法兰上开有沉头固定孔，安装时螺丝沉头完全没入法兰平面以下，不会和周边运动部件产生干涉，这种侧装+底部贴合的双重固定方式，比单纯的侧面锁固结构抗倾覆能力提升40%以上，尤其适合有小幅振动的设备安装场景，比如小型风机旁的元件固定、输送线侧边的检测支架安装，都能避免长期振动下的支座移位问题。

　　实际建模过程中，要特别注意几个工艺细节：筒身和底部法兰、侧装法兰的衔接位置，都做了R2的圆角过渡，一是为了减少3D打印或者注塑加工时的应力集中，避免零件受力后在衔接位置开裂，二是去除锐边，满足装配现场的安全操作要求，不会划伤安装人员的手部。筒身顶部的孔口做了1×45°的倒角，方便导向轴或者固定杆快速导入装配，不用在安装时反复对准孔位，能提升现场装配的效率。

　　关于安装边界尺寸，这类小型支座的立式筒身总高控制在45mm左右，筒身外径22mm，两个平行通孔的中心距为12mm，孔径统一为8mm，适配市面上常规的8mm直径导向轴、紧固件；侧装法兰的总长度从筒身中心算起为28mm，法兰厚度6mm，沉头孔适配M4的内六角螺丝，底部圆形定位凸台的直径为30mm，凸台厚度2mm，整个零件的最大外轮廓不超过55mm×35mm×45mm，安装时只需要在基面上预留对应大小的平整区域，不需要额外做避让沉孔，适配性很强。

　　从应用场景拓展来说，它不只是能用在工业设备里，在桌面级3D打印机的耗材导向架、小型实验台的支架固定、DIY木工工作台的定位挡块安装场景里也能适用，因为整体结构没有复杂的异形曲面，不管是用FDM3D打印做快速样件验证，还是用铝合金CNC加工做批量量产零件，加工难度都很低，不需要定制特殊刀具，普通的三轴加工中心就能完成全工序加工，生产周期短，成本可控。做结构设计时如果遇到需要小空间内实现立式支撑+侧面固定的需求，这类结构可以直接做参数化调整，根据实际需要的通孔直径、安装高度修改对应尺寸即可，不用重新做整体结构的拓扑优化，能大幅缩短设计周期。另外要注意，筒身的壁厚设计为3mm，不管是用PLA、ABS等3D打印材料，还是用6061铝合金、POM工程塑料做机加工，这个壁厚都能保证足够的结构强度，在承受5kg以内的径向载荷时不会出现明显的形变，满足绝大多数轻载工业场景的使用要求。如果是用于有腐蚀环境的场景，只需要把材料换成304不锈钢，不需要修改结构尺寸，就能直接适配防腐要求，不需要额外做表面处理的结构避让。
