L型带孔铰接支撑连接零件结构

　　从实际使用需求出发，这个零件的设计首先要满足两个核心功能：一是垂直立板部分要能为上方的检测元件或者挡料块提供稳定的安装基准，板上的通孔用于穿装固定螺栓，安装时要保证这个孔的中心到立板安装底面的垂直尺寸公差控制在±0.1mm以内，避免安装后上方元件的位置出现偏移，导致检测信号触发不准或者挡料位置错位；二是水平伸出的带孔耳板部分，要能和连杆类部件实现铰接配合，耳板处的通孔需要和配套的销轴做间隙配合，孔径公差一般取H7，保证铰接转动时没有卡滞，同时耳板的圆弧过渡部分不能有应力集中的尖角，否则设备长期往复摆动的过程中，很容易在圆弧根部出现疲劳裂纹，之前做过的一款挡料机构就是因为铰接座的耳板过渡圆角做太小，设备运行三个月就出现了根部断裂的问题，后来把圆角加大到R3之后就再没出现过类似故障。这类带双安装孔的L型支撑铰接件，在轻工输送线侧边挡料机构、小型工装夹具的定位模块、非标自动化设备的连杆铰接支座场景中应用十分广泛，日常做设备改型或者小工装搭建时，经常会遇到需要这类兼具垂直支撑与水平铰接功能的连接件，很多时候外购标准件要么安装孔位不匹配现有型材框架，要么支撑高度不符合工位的避让要求，就需要自行建模加工适配的零件。

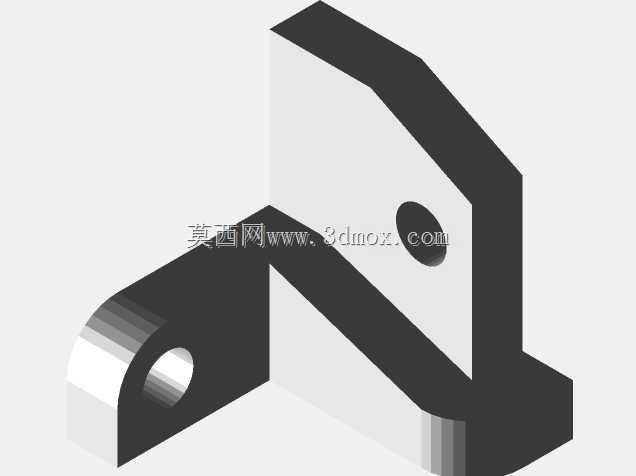

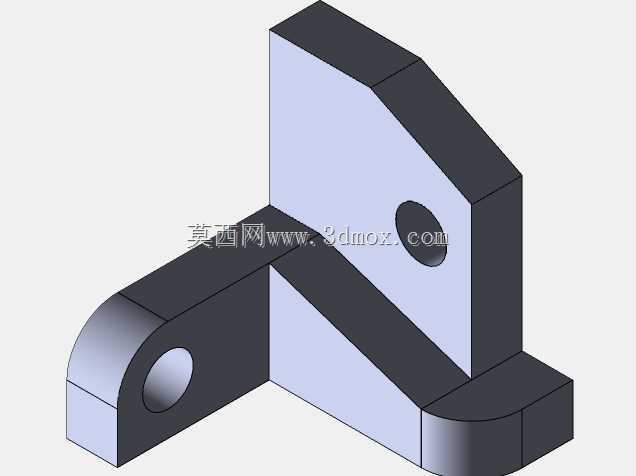

　　建模的时候首先要确定整体的安装边界，整个零件的底部是两个对称的安装凸台，凸台的底面是整个零件的安装基准面，加工时需要保证这个平面的平面度不超过0.05mm，安装时贴紧设备的安装基板，避免出现安装倾斜导致立板垂直度超差；立板部分做了斜切的边角处理，不是直角结构，一方面是为了减少零件整体重量，另一方面是避免安装时尖角和周边的管线、其他运动部件发生刮碰，斜切面的角度一般取45度，既方便加工时去毛刺，也能让零件整体的受力分布更均匀，不会在边角处出现应力集中。两个安装孔的位置设计也有讲究，立板上的固定孔中心到立板背面的距离要和配套安装的标准件厚度匹配，保证螺栓穿装后不会突出板面对其他部件造成干涉；耳板上的铰接孔中心到底部安装面的高度，要和配套连杆的转动行程匹配，计算好连杆摆动时的最大摆角，确保耳板不会和连杆在运动过程中发生碰撞，同时耳板的厚度要根据铰接部位的受力大小来确定，一般承受100N以内的往复载荷时，耳板厚度取8mm就足够满足强度要求，不需要额外做加厚处理，避免不必要的材料浪费。

　　零件的所有棱边都需要做0.5mm的倒角处理，一方面是去除加工产生的毛刺，避免安装调试时划伤操作人员，另一方面也能减少零件在表面处理时的积液问题，不管是做发黑还是镀锌处理，尖角位置都容易出现镀层不均或者积液生锈的情况，倒角之后能有效提升表面处理的质量。从加工工艺角度考虑，这个零件完全可以用常规的铣削工艺一次装夹加工完成，不需要做二次装夹，能有效保证两个孔的位置度公差，建模的时候把所有的加工特征都做的规整，没有多余的曲面特征，后续导出工程图的时候也能直接标注尺寸，不需要额外做特征简化，车间加工时识图也更方便，不会因为特征复杂导致加工出错。

　　另外在做装配验证的时候，要重点检查铰接孔和销轴的配合间隙，以及立板安装后和安装面的垂直度，这两个参数直接影响整个机构的运行稳定性，如果间隙过大，铰接部位会出现晃动，导致机构动作精度下降，如果垂直度超差，上方安装的元件会出现位置偏移，无法满足工位的工艺要求。这类零件虽然结构简单，但是在很多小型非标机构里都是必不可少的基础连接件，建模的时候把各个安装尺寸、配合公差、工艺细节考虑到位，能大幅减少后续加工、装配环节的问题，避免因为小零件的设计缺陷导致整个机构调试受阻。
