小型电源变压器配套绿色塑料壳体结构设计

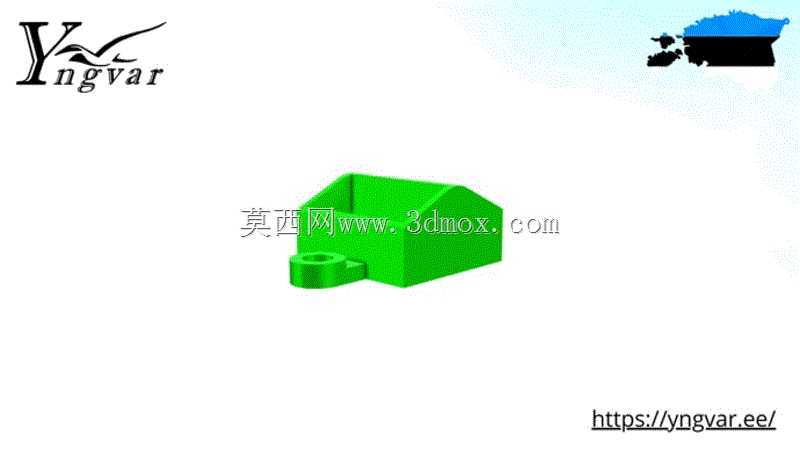

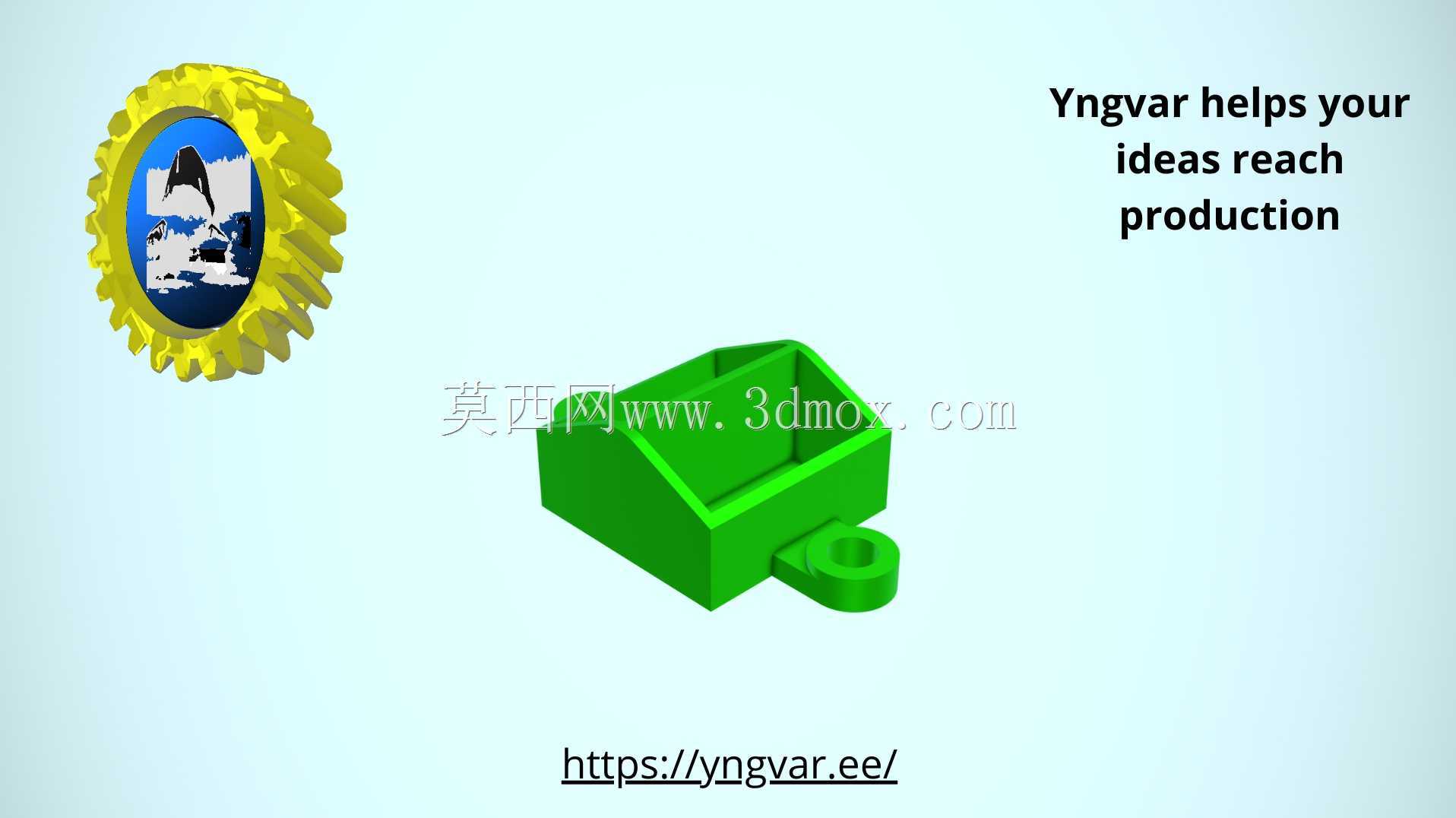

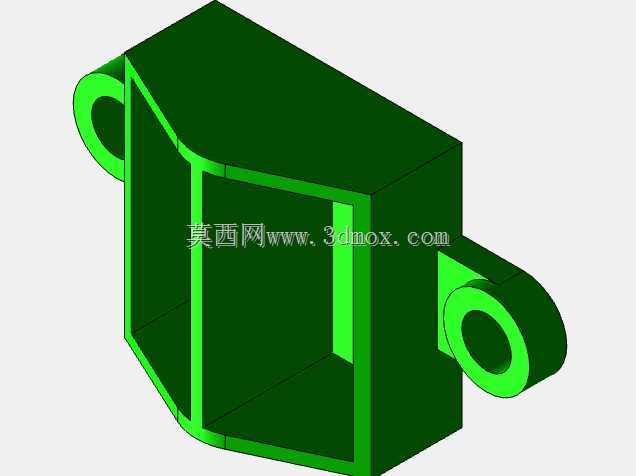

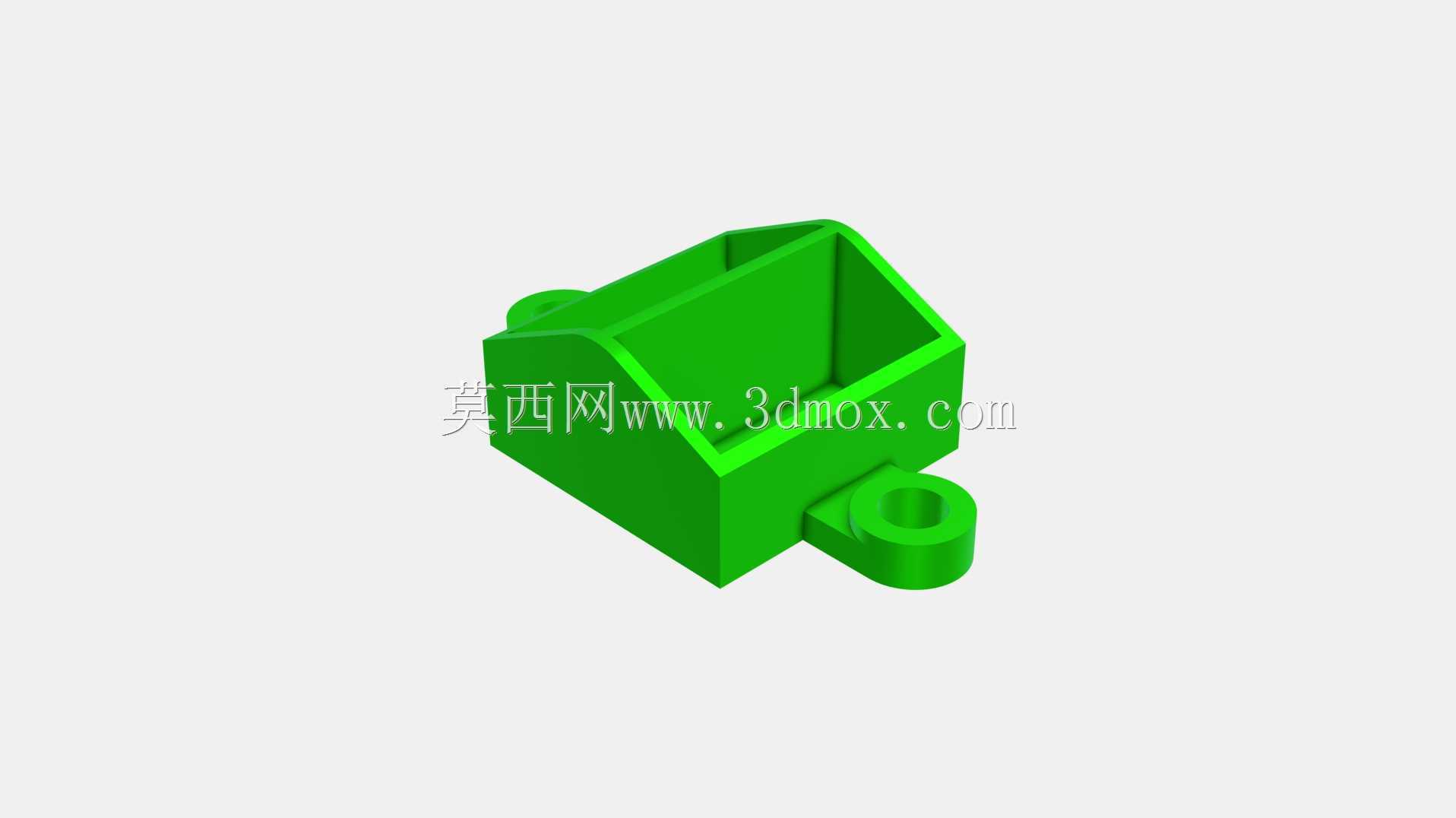

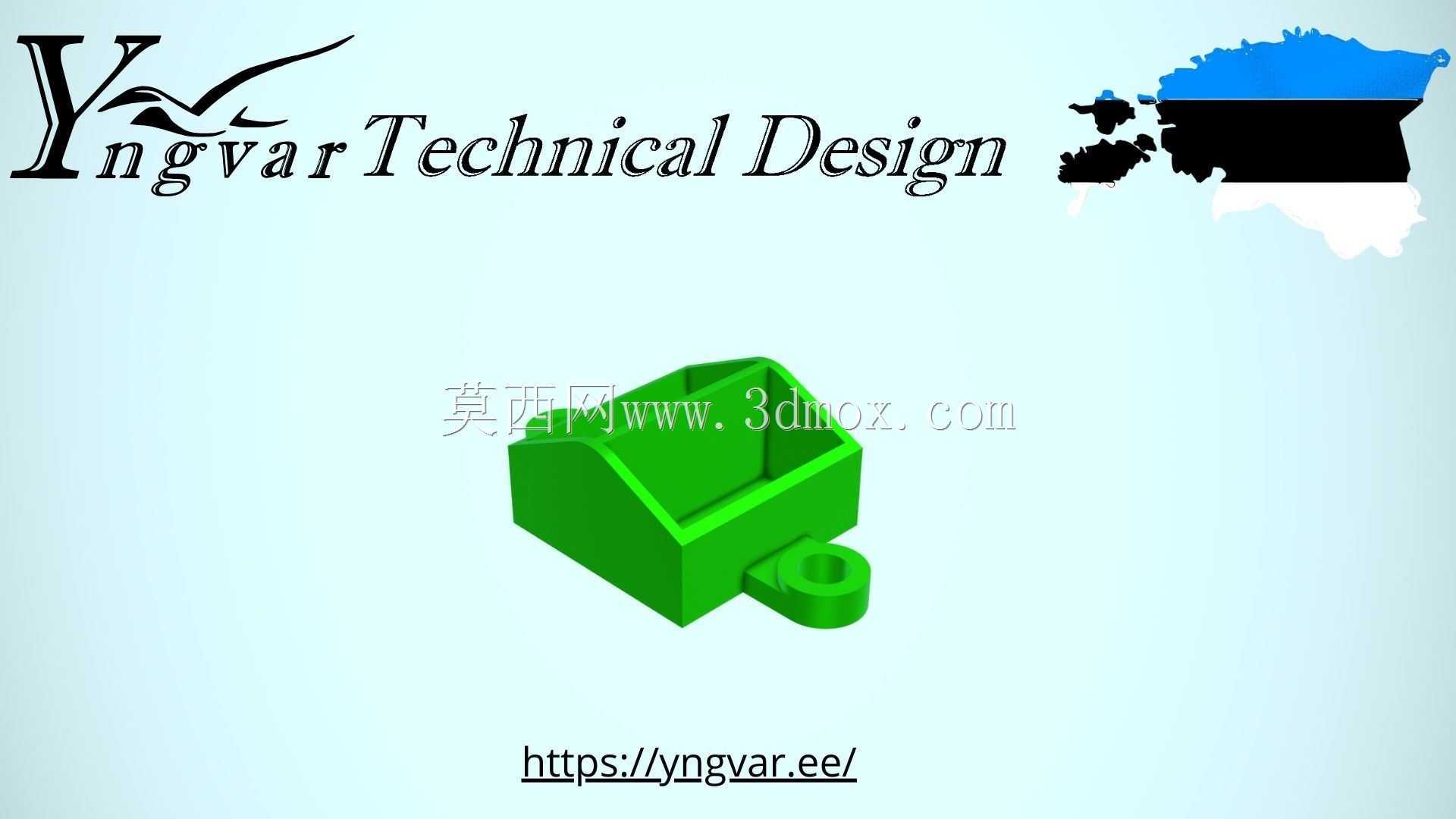

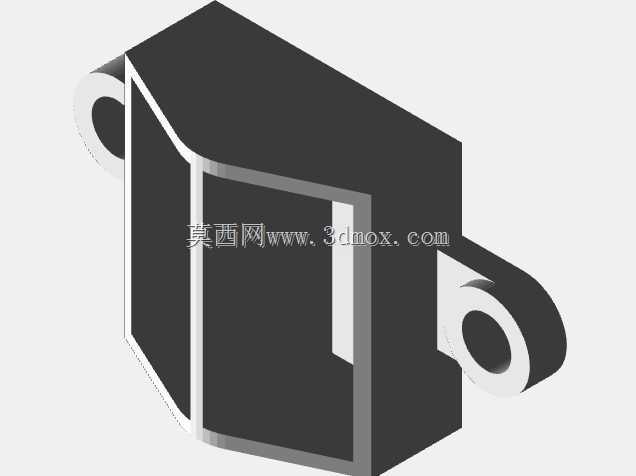

　　在低压小功率电源适配场景中，这类配套塑料壳体的应用覆盖了消费电子供电、工控板卡辅助供电、小型传感设备供电等多个细分领域，核心作用是包裹内部的变压器绕组、磁芯与接线端子，避免带电部件外露引发触电风险，同时阻隔外界粉尘、潮气侵入绕组间隙，降低绝缘层老化速度。从结构设计逻辑来看，壳体采用一体化注塑成型的思路，主体腔体做了适配小型EI型磁芯的内凹轮廓，侧壁预留的绕线出线缺口刚好匹配常规漆包线的出线弯折半径，不会出现线皮被壳体棱边割破的隐患；侧面延伸的带孔圆柱凸台，是为了适配PCB板上的定位柱，安装时直接对准孔位压入即可完成预固定，不需要额外打胶或者加装紧固件，能大幅降低产线装配的工时消耗。

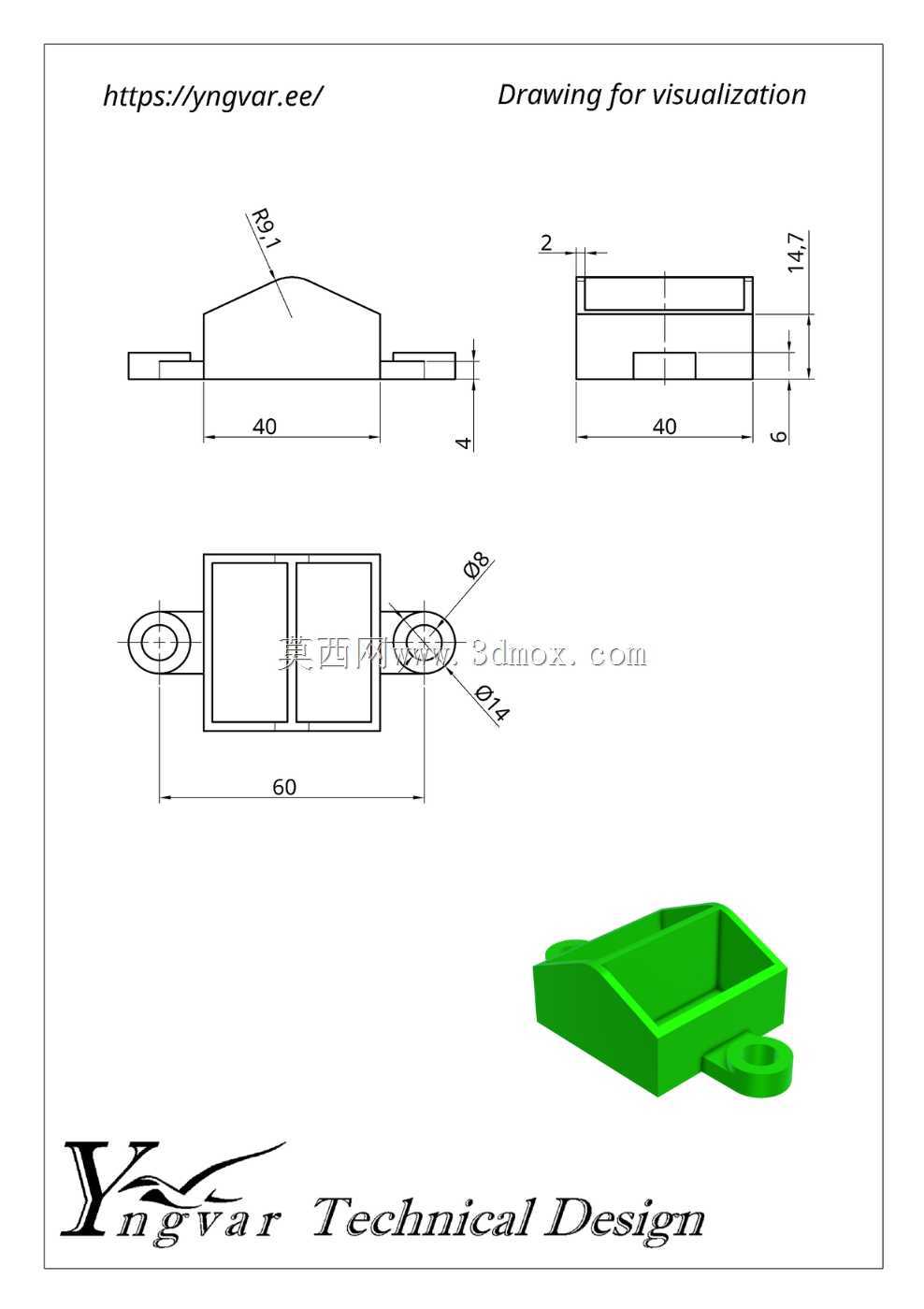

　　壳体的外形尺寸完全贴合常规10W以内小型电源变压器的安装边界，主体腔体的内部净空刚好容纳叠厚12mm的EI28型磁芯组，外部总高度控制在22mm以内，不会超出板卡安装后周边元件的高度限制，避免和上层结构或者外壳产生干涉；侧壁的厚度均匀控制在1.8mm，既保证了注塑成型时的熔体流动顺畅性，不会出现缺胶、缩痕的成型缺陷，也能满足日常装配、运输过程中的抗冲击要求，普通的跌落、挤压不会出现壳体开裂的问题。出线位置的凸台做了圆角过渡处理，和内部绕组的绝缘胶带接触时不会刺破胶带层，能有效避免绕组和壳体之间产生耐压不良的问题。

　　从实际使用的角度考量，壳体的材质选用常规阻燃ABS即可满足安规要求，表面不需要做额外的晒纹或者喷涂处理，自然的哑光表面就能满足多数工控、消费类电源的外观要求；腔体内部的几个小凸筋是用来卡紧磁芯的，装配时把绕好的绕组连同磁芯一起推入腔体，凸筋会卡在磁芯的叠片间隙位置，不需要额外灌封就能固定磁芯，避免设备运输过程中磁芯松动产生的工频噪音。侧面的安装孔内径做了0.2mm的正公差，适配PCB板上常用的2mm直径定位柱，压入后有足够的保持力，过波峰焊的时候不会出现壳体移位的问题。

　　在结构验证阶段，需要重点关注壳体和磁芯的配合间隙，间隙过大会导致磁芯固定不牢，工作时产生嗡嗡的电磁噪音，间隙过小则会导致装配困难，产线压装时容易把壳体撑裂；出线缺口的位置要和绕组的出线方向完全对齐，避免漆包线被强行弯折导致线芯断裂。另外壳体的边缘都做了0.5mm的圆角处理，一方面是注塑成型时便于脱模，减少顶白缺陷，另一方面也能避免装配工人拿取时被锐边划伤。这类壳体虽然是电源变压器的配套辅件，但结构设计的合理性直接影响整个电源模块的装配效率、使用寿命和安规性能，每一处的尺寸公差、结构细节都需要结合实际生产和使用场景反复调整，不能只看三维造型的外观效果就直接开模量产。
