电源变压器用绝缘密封衬套结构设计

　　在中小功率工频电源变压器的结构装配体系中，这类衬套是穿线部位不可或缺的配套结构件，日常多被安装在变压器壳体的穿线过孔位置，承担导线绝缘隔离、孔位密封、线束限位的多重作用，是保障变压器长期运行可靠性的细小但关键的零件。从实际使用场景来看，不管是工业控制机柜内置的控制变压器、小型设备配套的电源变压器，还是户外布设的低压隔离变压器，只要存在导线穿过金属壳体的结构，就需要这类衬套做过渡防护，避免导线绝缘层被金属壳体的锐边割破造成短路，同时阻挡外界粉尘、潮气顺着过孔进入变压器内部，降低绕组受潮、积尘引发绝缘失效的概率。

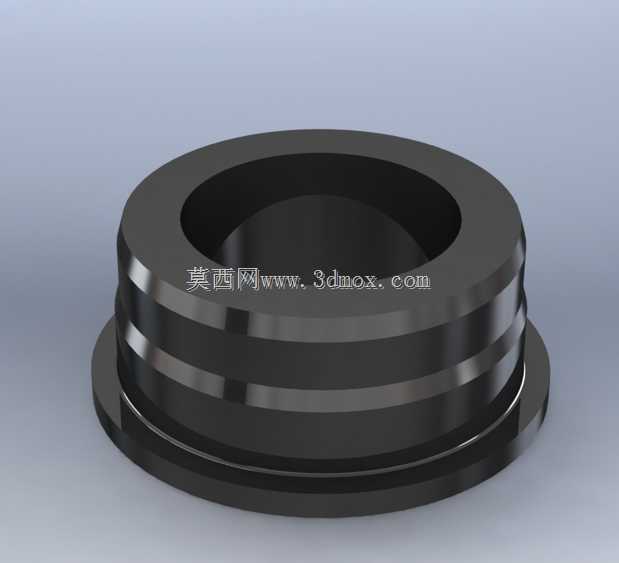

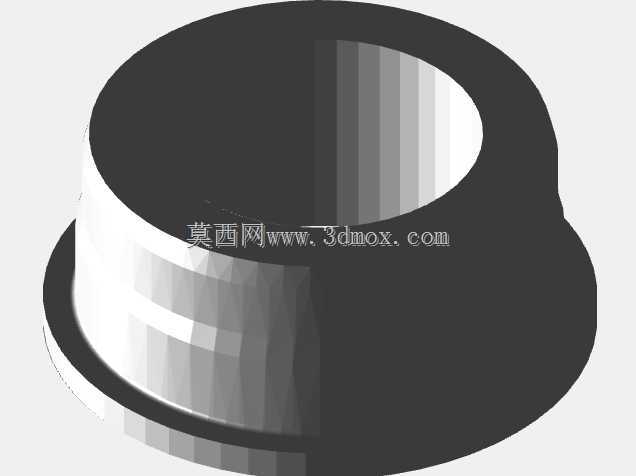

　　从功能特性上拆解，该衬套采用带法兰边的阶梯轴套结构，一端的外延法兰盘直径大于安装过孔，装配后法兰面紧贴壳体内壁或者外壁，形成轴向限位，避免衬套受线束拉扯发生轴向窜动甚至从孔位脱落；衬套主体外壁设置有多道环形凹槽，这类凹槽一方面可以在压装过程中容纳少量过盈装配产生的形变余量，降低压装所需的压力，避免硬压导致衬套开裂或者壳体孔位变形，另一方面凹槽与孔壁接触后能形成多道密封阻隔线，提升防尘防潮的密封效果，同时多道环槽结构也能适配一定公差范围内的安装孔径，降低对壳体孔位加工精度的要求，适配批量生产的公差波动。衬套的内孔为光滑通孔，孔径根据穿入的导线束外径设计，预留合理的穿线间隙，既不会因为间隙过大导致线束晃动磨损，也不会因为间隙过小造成穿线困难、刮伤导线外皮。

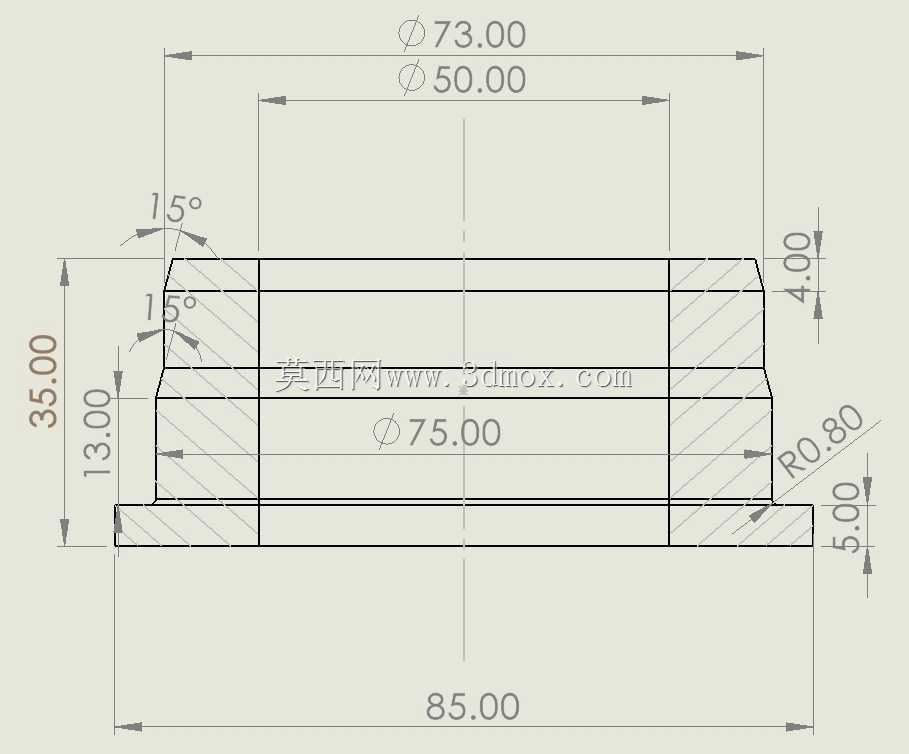

　　从设计思路层面复盘这类零件的建模逻辑，首先要匹配对应变压器的安装过孔尺寸确定衬套的主体外径，过盈量通常控制在0.1-0.3mm区间，根据壳体材质的硬度做微调，金属薄板壳体取较小过盈量，厚壁塑料壳体可适当放大过盈量；法兰边的外径通常比安装孔大2-4mm，厚度根据衬套整体尺寸做匹配，保证压装后法兰边有足够的支撑强度不会被压穿或者变形；外壁的环形凹槽深度通常设置在0.5-1mm，槽宽1-2mm，槽与槽之间保留足够的壁厚，避免衬套整体结构强度不足，压装时出现弯折变形；内孔的设计要匹配对应规格的导线外径，通常比线束外径大0.5-1mm，方便穿线操作，同时内孔边缘做小圆角倒钝处理，避免穿线时锐边划伤导线绝缘层。

　　关于安装边界与尺寸适配，这类衬套的轴向总长度要略大于安装位置的壳体壁厚，保证压装后衬套两端略微高出壳体表面，避免线束在孔位位置直接接触金属壳体；法兰边的位置根据安装方向确定，从壳体内侧向外压装时法兰边位于内侧，从外侧向内压装时法兰边位于外侧，部分需要更高密封等级的场景会采用双侧带法兰的结构，但这类单侧法兰的衬套结构更简单，压装效率更高，适合大批量生产的民用、工业用普通电源变压器使用。建模过程中所有的锐边都需要做倒圆角处理，除了内孔边缘，外壁凹槽的棱边、法兰边的外圆棱边都要做R0.2-R0.5的圆角，既可以避免加工时产生应力集中，也能在压装过程中起到导向作用，降低装配难度。材质选择上这类零件通常采用绝缘性能优异的尼龙或者橡胶材质，建模时不需要额外做材质渲染的特殊结构，重点保证各尺寸的配合公差符合装配要求，尤其是过盈配合段的尺寸精度、环槽的位置精度，避免出现压装后松动或者无法压入的问题。在变压器的整体装配流程中，这类衬套属于前置安装的小件，通常在壳体焊接或者注塑完成后、绕组装配前就压装到位，后续穿线时直接将导线从衬套内孔穿出，不需要额外做固定或者密封处理，依靠衬套本身的过盈配合和环槽结构就能实现稳定的固定与密封，大幅提升装配效率，减少后续打胶、加装护线套的额外工序。
