免胶卡扣组装式小型弩炮弹射装置

　　这款弹射装置采用全卡扣互锁的结构设计思路，核心目标是适配桌面级FDM3D打印的制造场景，从结构根源上取消了传统组装类模型对支撑结构、粘合助剂的依赖，所有配合面均设计为自限位卡接结构，打印完成后仅需施加轴向按压力即可完成各部件的咬合锁定，无需额外的紧固件辅助定位，仅在动力触发的螺栓部位预留了橡皮筋挂接槽位，利用橡皮筋的弹性形变提供弹射动力，可适配沼泽圆球、标准乒乓球等轻质球状投射物，满足桌面趣味弹射、小型结构力学演示的使用需求。

　　从实际应用场景来看，该装置既可以作为3D打印爱好者的免支撑组装练习案例，也可作为中小学机械结构科普的演示教具，还能作为桌面休闲的趣味弹射玩具使用，整体结构无尖锐外露刃口，所有边角均做了R1.5的圆角过渡处理，避免日常使用过程中的划伤风险。装置的核心卡接结构采用了燕尾槽加定位凸点的组合设计，燕尾槽的配合公差控制在0.2mm，适配PLA、PETG等常用3D打印耗材的成型收缩率，打印完成后无需打磨即可实现顺畅的插拔组装，定位凸点为半球形结构，高度0.3mm，卡入对应凹槽后可提供足够的静摩擦力，防止弹射过程中结构受后坐力影响出现松脱移位。

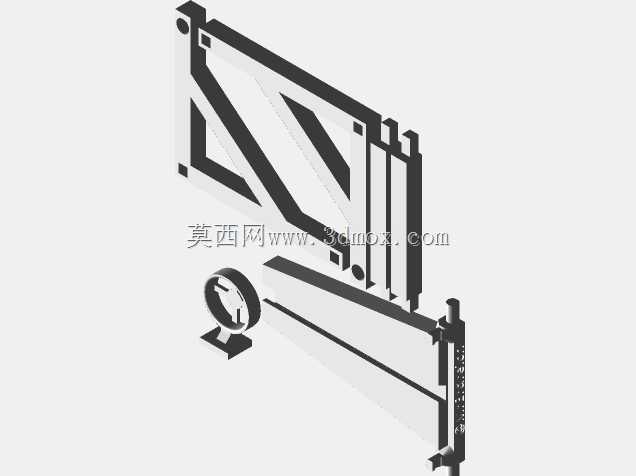

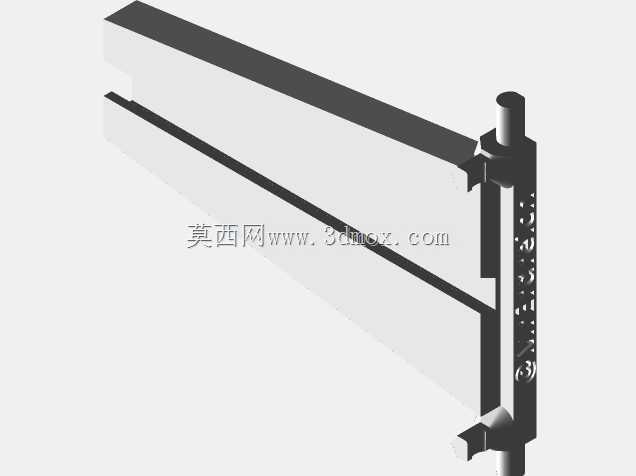

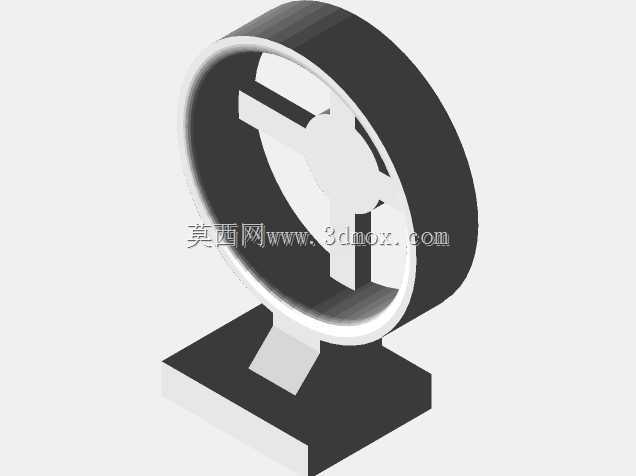

　　外形尺寸方面，整体组装完成后长度控制在180mm，宽度120mm，高度110mm，属于桌面级小型装置，安装边界无外伸的尖锐结构，放置在常规办公桌面不会占用过多空间，也不会与周边的键盘、水杯等物品产生干涉。结构组成上分为发射架主体、弹射滑台、触发螺栓、动力挂接座四个核心模块，发射架主体采用三角桁架式结构，在保证整体结构刚度的前提下尽可能减少打印耗材用量，桁架的筋板厚度统一为2mm，既满足3D打印的最小壁厚要求，也能承受橡皮筋拉伸带来的侧向弯矩，不会出现结构形变。弹射滑台与发射架之间采用嵌入式导轨配合，导轨间隙0.15mm，滑动过程无卡滞，滑台前端设置了球状投射物的容纳窝，窝径40mm，可稳定承托标准乒乓球，弹射过程中不会出现弹丸提前脱落的问题。

　　触发螺栓为横向插拔式结构，插入后可锁定弹射滑台的后限位位置，挂接橡皮筋后拉动滑台至螺栓限位处即可完成待击发状态，拔出螺栓后滑台在橡皮筋拉力作用下沿导轨快速前移，到前限位位置时被阻挡结构截停，弹丸在惯性作用下沿发射架前端的导向槽射出，导向槽的仰角固定为15度，兼顾弹射距离与落地安全性，在常规橡皮筋拉力配置下，弹射距离控制在3-5米，适合室内小范围使用。所有部件的打印方向均做了针对性优化，所有悬空结构的悬空角度均大于45度，无需添加打印支撑即可获得良好的表面质量，避免了支撑拆除带来的表面打磨工作量，也减少了支撑材料的浪费。各卡接部位的拔模斜度统一设置为1度，既保证组装后的配合紧密度，也不会出现组装时卡接过死无法拆卸的问题，可反复拆装而不会出现结构磨损松脱。

　　从结构设计的合理性来看，该装置没有采用复杂的传动结构，所有零件均为一体化打印成型，无需要二次组装的细小零件，避免了小零件丢失的问题，整体结构的受力路径经过优化，橡皮筋的拉力通过滑台直接传递到发射架的尾部挂接座，不会在卡接部位产生过大的应力集中，长期使用也不会出现卡扣断裂的问题。触发螺栓的操作位置设置在发射架侧面，操作时手部远离弹射路径，避免误触发造成的击打伤害，安全冗余度较高。
