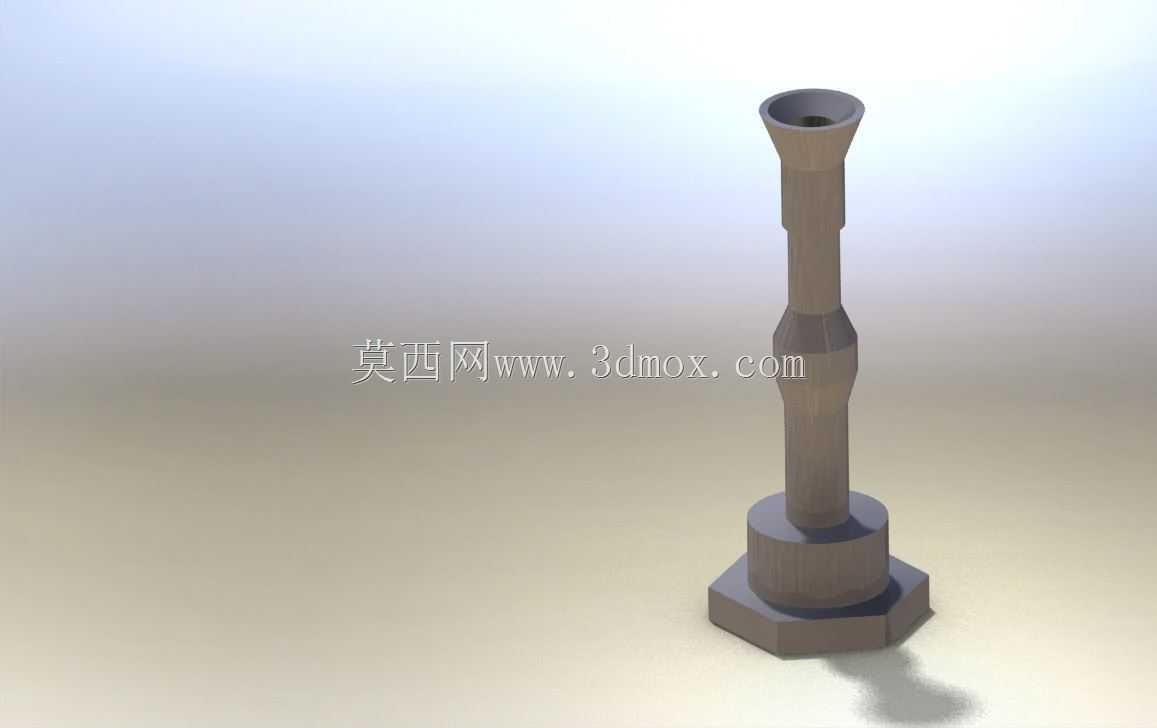

六角底座变径导流柱状金属结构件

　　这类带六角安装底座的变径柱状导流构件，常见于流体输送管路的终端喷射、小型实验台的介质导流工位，也会配套在小型真空吸附设备的气路末端做引流衔接，日常在化工小试装置、实验室流体分配模组、小型点胶设备的出料端都能见到同结构的零件身影。从实际使用场景来看，这类构件的核心作用是完成不同通径管路之间的平滑过渡，同时通过端部的喇叭口结构降低流体进出的局部阻力，避免介质在变径位置形成涡流造成压损，或是夹带的微小颗粒在变径台阶处沉积堵塞流道。

　　设计这类构件的时候，首先要敲定的是底部六角安装位的尺寸边界，六角对边宽度需要匹配常用的开口扳手规格，保证安装时可以用标准工具施加足够的锁紧扭矩，不会因为夹持边尺寸过小出现打滑、拧圆角的问题；六角底座的厚度要结合安装面的承压需求计算，既要保证锁紧时底座不会发生翘曲变形，也要控制整体高度避免占用过多的安装空间，底座和柱身衔接的位置做了小尺寸的圆角过渡，避免机加工时应力集中，也能减少安装时和对接面的干涉。柱身采用多段变径的结构并非随意设计，每一段的直径变化都对应不同的功能段：靠近底座的粗段是和安装面板的配合段，直径公差需要控制在过渡配合的区间，保证穿入安装孔后不会出现过大的晃动，也不会因为过盈量太大导致装配困难；中间的收窄段是流道的稳压段，这个位置的通径和上游管路的通径保持一致，让流体经过这里时可以保持稳定的流态，不会因为通径突变产生压力波动；靠近顶部的扩口段是喇叭状的导流口，锥角控制在12度到15度之间，这个角度范围是工程上验证过的低阻力导流角度，既可以让流出的介质保持较好的汇聚性，也能让反向接入的管路更容易对准插接。

　　从安装边界来看，这类构件的整体轴向长度需要匹配安装面板到终端作业位的距离，柱身的所有变径位置都没有尖锐的直角棱边，一方面是机加工时可以减少刀具的磨损，另一方面在装配穿过面板孔、密封圈的时候，不会刮伤密封件的表面造成泄漏隐患。流道的内壁粗糙度要求控制在Ra1.6以下，减少介质流动时的沿程阻力，对于输送带有微小颗粒的流体工况，内壁的光滑度还能降低颗粒附着的概率，延长构件的维护周期。实际选型配套的时候，需要注意六角底座的安装孔位分布，这类单柱式的导流构件一般是通过底座下方的外螺纹或是侧面的紧定螺丝完成固定，设计时要预留足够的扳手操作空间，避免安装时工具和周边的其他管路、构件发生干涉。另外柱身的不同直径段的同轴度要求需要控制在0.02mm以内，保证流体流过的时候不会因为柱身偏斜造成流道偏载，长期使用出现单侧冲刷磨损的问题。这类构件一般采用不锈钢或是铝合金材质加工，对应不同的输送介质选择对应的表面处理，输送腐蚀性介质的时候会做钝化处理，普通气路使用的时候做阳极氧化或是发黑处理即可，在满足使用强度的前提下尽可能降低零件自重，也提升表面的抗锈蚀能力。
