化工用立式连续搅拌反应器结构设计

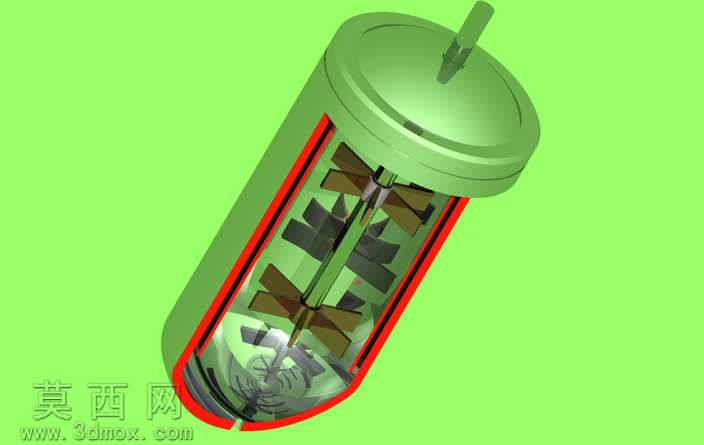

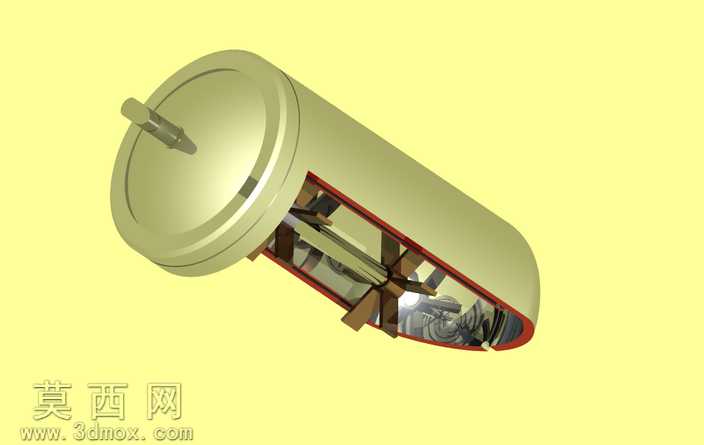

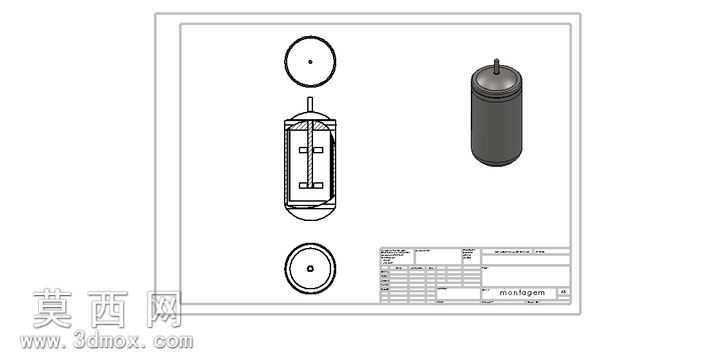

本作品为化工生产场景使用的立式连续搅拌反应器三维建模成果，建模过程依托主流三维设计软件完成，整体采用自顶向下的设计思路，先确定反应器的整体立式圆柱罐体核心轮廓，再逐步拆分细化各功能结构模块。模型主体罐体采用等壁厚圆柱筒体搭配下椭圆封头的结构形式，顶部设置平盖封头结构，封头中心预留搅拌轴安装通孔，顶部侧边设置进料接口与排气接口，筒体下部侧面预留出料接口，所有接口位置均按照化工设备通用设计规范预留标准连接尺寸，保证结构的工程实用性。材质渲染阶段，罐体主体赋予304不锈钢金属材质，调整材质反射参数模拟化工设备常用的哑光抛光不锈钢表面质感，接口法兰部分赋予同系金属材质并做细微色差区分，搅拌轴部分赋予调质钢材质属性，整体渲染采用柔和的工业产品布光方案，添加地面软阴影效果，清晰呈现设备的立式结构形态与各部件的位置关系。结构设计上充分考虑连续搅拌反应的工艺需求，罐体内部预留搅拌桨安装空间，筒体的长径比选取符合连续搅拌反应的流体流动特性要求，封头与筒体的连接位置做平滑过渡处理，避免结构应力集中问题，所有壁厚参数按照常压化工容器的设计标准设定，顶部封头与筒体采用可拆式连接结构逻辑，方便后期设备内部检修与搅拌部件更换。建模过程中对所有部件做参数化关联设计，罐体直径、高度、壁厚等核心参数均可通过调整参数快速修改，适配不同产能规模的工艺需求，各接口的法兰尺寸均匹配标准化工管道连接规范，保证模型可直接用于后续的工程图纸导出、工艺模拟仿真等工作，整体模型结构完整无缺失面，装配关系清晰合理，各部件之间无干涉问题，还原了连续搅拌反应器的真实结构形态与工程设计逻辑，可用于化工设备教学演示、工艺方案展示、配套结构设计参考等场景。
