电源变压器用阶梯轴状磁芯组件结构

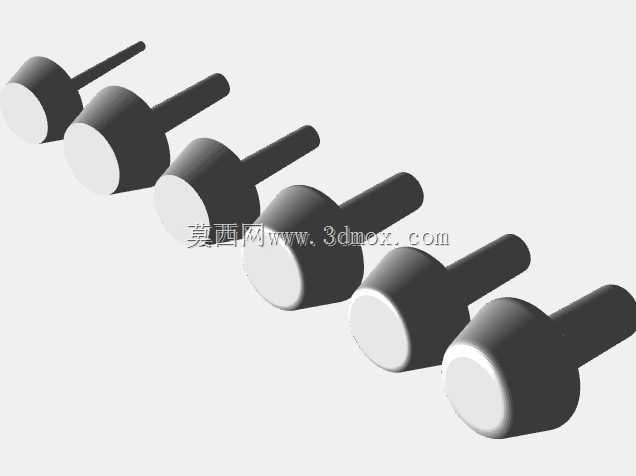

　　在中小功率电源变压器的磁路搭建环节，这类阶梯轴状磁芯是构成闭合磁路的核心导磁部件，常应用于插装式电源变压器、脉冲变压器的绕组内部，承担约束磁感线走向、降低磁路磁阻、减少空载励磁电流的核心作用。不同于常规E型、EI型叠片磁芯的平面拼接结构，这类轴状磁芯采用同轴阶梯变径的柱体结构，大直径端面作为磁路对接面，小直径轴段用于穿套绕组骨架，能够在有限的绕组安装空间内，最大化磁芯的有效导磁截面积，同时缩减绕组的单匝平均长度，降低绕组铜损。从结构设计逻辑来看，这类磁芯的阶梯过渡位置采用了大圆角平滑过渡处理，避免直角结构带来的磁通量局部饱和问题，同时减少绕线过程中骨架与磁芯棱边的剐蹭，降低绕组绝缘层破损的风险。

　　不同直径段的长度比例经过磁路仿真校核，大直径段的长度匹配绕组骨架的端面限位尺寸，确保磁芯插入骨架后，对接端面能够与配套的磁轭平面完全贴合，不会出现错位导致的磁隙过大问题；小直径轴段的直径公差控制在h7级，与骨架内孔的间隙控制在0.02-0.05mm之间，既保证装配时能够顺利插入，又避免间隙过大带来的绕组晃动、磁芯偏移问题。在实际设备应用场景中，这类磁芯组件多用于小功率AC-DC电源模块、工控板卡隔离电源、音频耦合变压器当中，相较于环形磁芯，这类轴状磁芯的绕组绕制工艺更简单，能够采用自动绕线机完成骨架绕线后直接插装磁芯，生产装配效率提升40%以上；相较于叠片式硅钢磁芯，这类磁芯多采用铁氧体材质烧结成型，高频下的涡流损耗更低，能够适配10kHz-100kHz的开关电源工作频率，满足当前小体积开关电源的高频化设计需求。

　　从安装边界来看，单根磁芯的总长度根据变压器功率等级从12mm到35mm不等，大端直径从6mm到15mm不等，小端直径比大端直径小2-4mm，装配时多根磁芯平行排布，相邻磁芯的中心距需要大于大端直径的1.2倍，避免相邻磁芯之间出现漏磁耦合，干扰周边电路的信号稳定性。磁芯的大端端面平面度控制在0.01mm以内，对接时不需要额外添加气隙垫片即可满足常规电源变压器的磁隙要求，若需要处理更大的直流偏置电流，可在对接端面垫入0.02-0.1mm的绝缘聚酯薄膜调整磁隙大小，避免直流偏置下的磁芯饱和。

　　在结构建模过程中，这类磁芯的同轴度要求是核心建模基准，所有阶梯圆柱面的同轴度公差需要控制在φ0.01mm以内，否则装配后会出现磁芯对接错位、绕组骨架卡滞等问题；端面与轴线的垂直度公差控制在0.02mm以内，保证对接后磁路的闭合度。建模时需要重点关注阶梯过渡处的圆角参数，圆角半径通常取直径差的0.3倍，既避免磁饱和问题，又不会因为圆角过大导致绕组骨架的有效绕线长度缩减。这类磁芯组件通常成组配套使用，根据变压器的功率和磁路结构不同，每组包含2根、4根或6根磁芯，同组磁芯的有效导磁率偏差需要控制在±5%以内，避免磁路不对称带来的局部损耗过高、温升异常问题。在实际选型过程中，设计人员需要根据变压器的工作频率、传输功率、饱和磁通密度要求选择对应材质的磁芯，同时根据绕组的线径、匝数确定磁芯小端的直径和长度，确保绕组能够完全套入磁芯轴段，且绕组端面与磁芯大端台阶面保留0.5mm左右的安全距离，避免绕组与磁芯端面摩擦导致绝缘破损。
