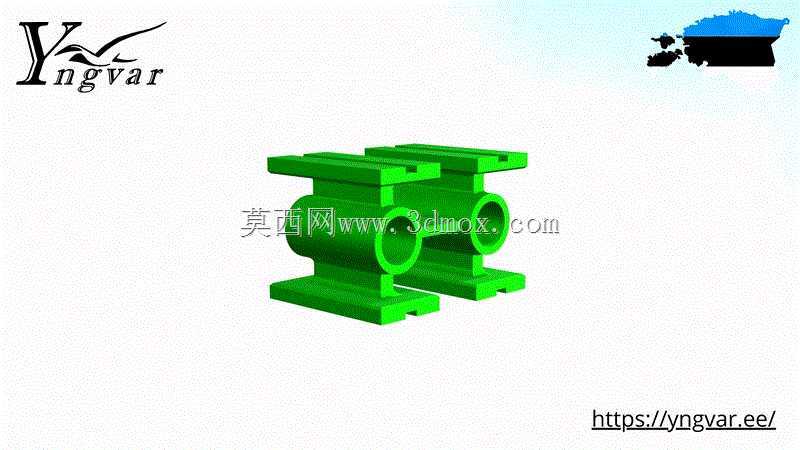

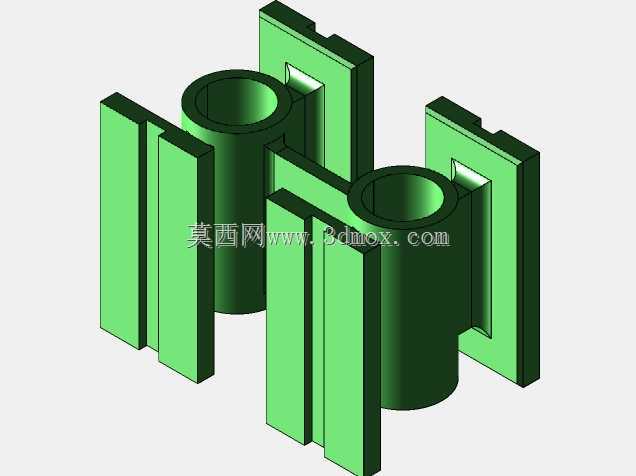

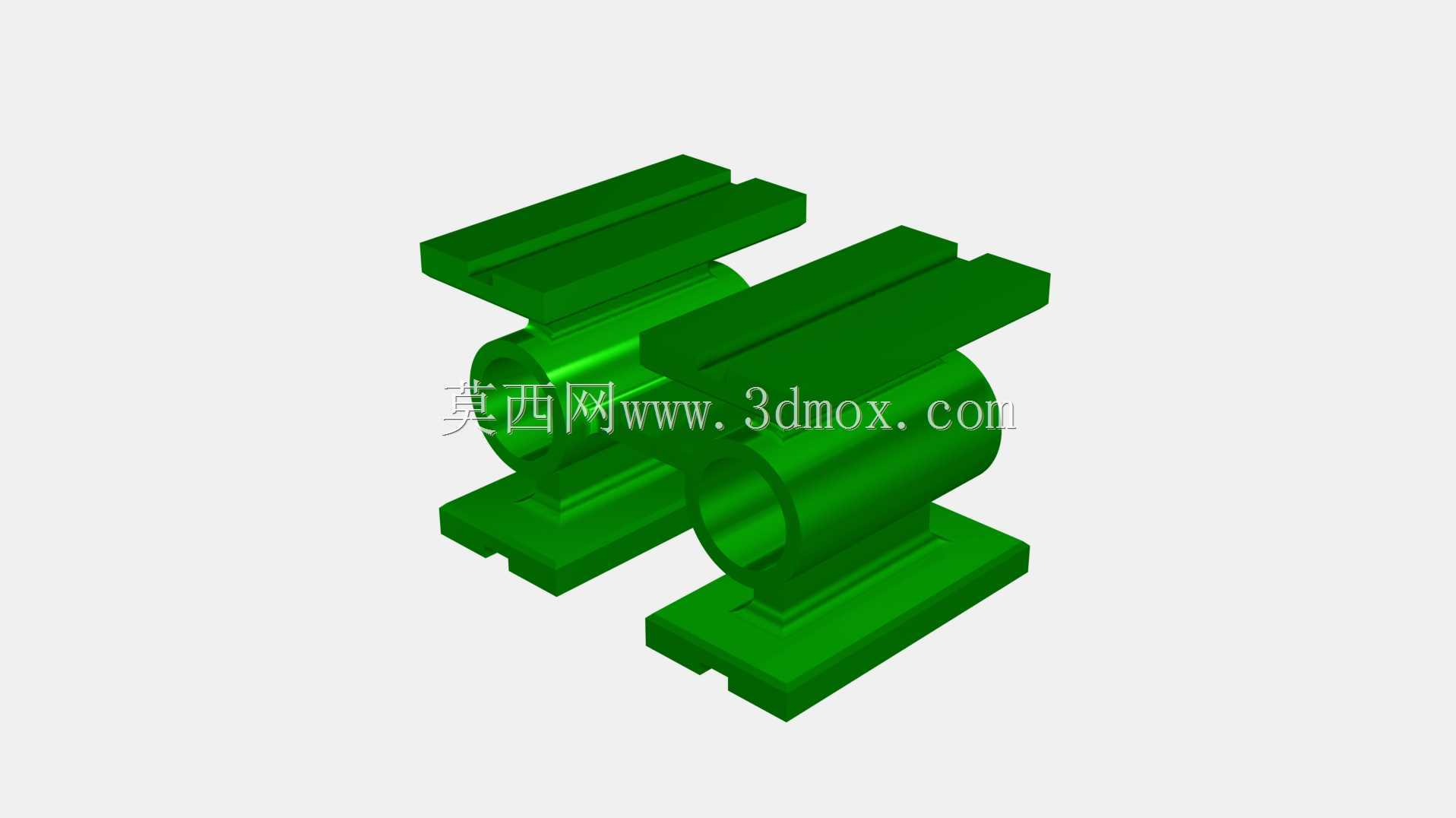

在低压配电、小型电源变送模块的内部布线场景中,这类双筒式基座常被用于规整变压器次级侧的出线管线,避免多组线束在设备壳体内出现交叉干涉、磨损破皮的问题。从结构功能来看,两个平行设置的中空筒身可分别穿入不同电压等级的输出线缆,筒壁预留的均匀厚度能满足常规低压场景下的绝缘隔离要求,避免相邻线缆因长期挤压出现绝缘层破损引发的短路风险。上下两端延伸出的带卡槽安装翼板,是整个部件的核心固定结构,翼板上的卡槽可直接卡入设备壳体预设的凸筋位,无需额外打螺丝即可完成快速装配,能有效减少产线装配的工时消耗,同时也方便后期运维时的拆卸更换。

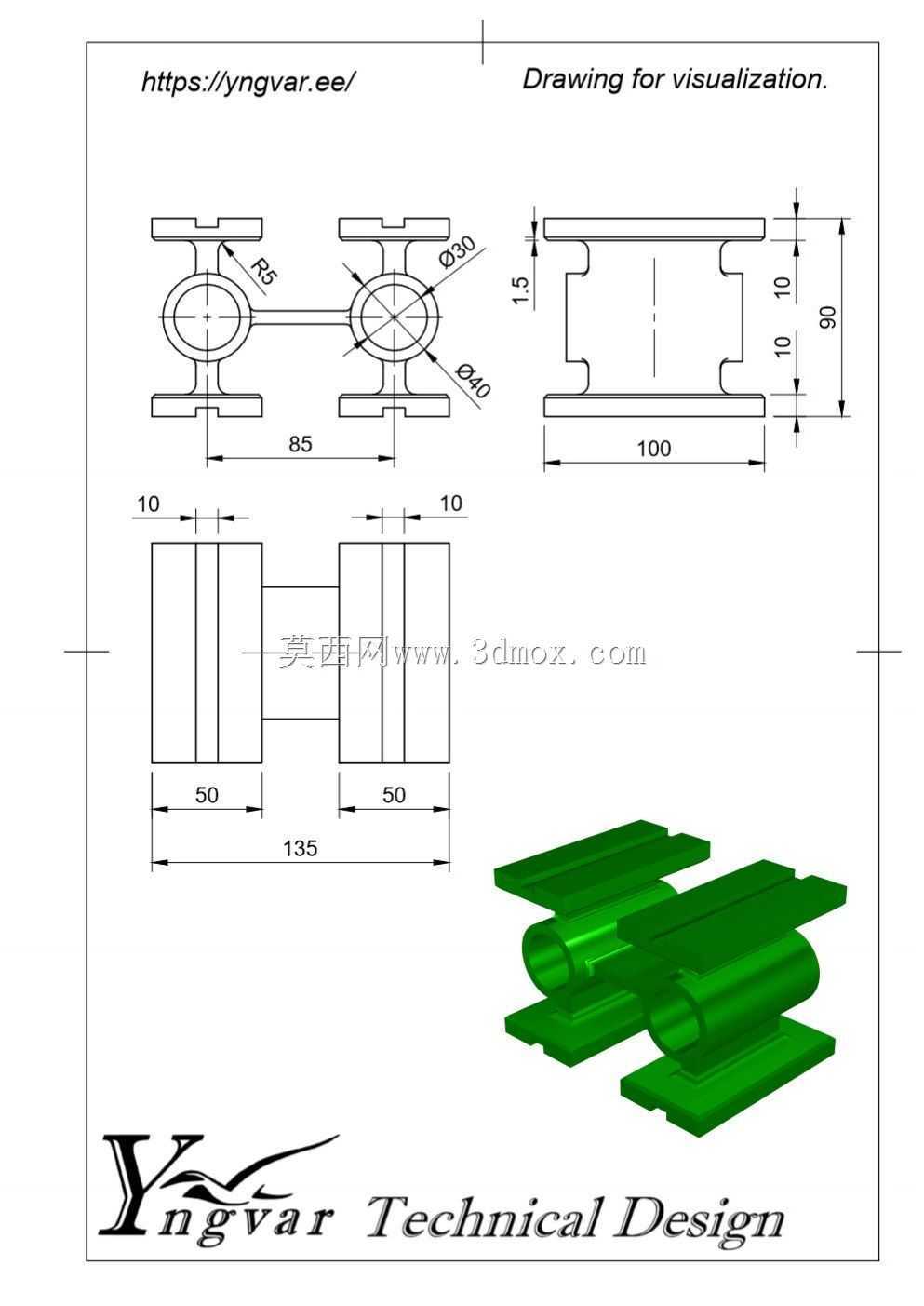

设计这类部件时,首先要匹配对应变压器的出线口径,筒身的内孔直径需比线缆外径大0.3-0.5mm,既保证线缆穿入时的顺畅度,也不会因间隙过大导致线缆在筒内晃动磨损。翼板的卡槽尺寸要严格适配壳体凸筋的公差范围,通常卡槽的开口宽度会比凸筋厚度小0.1mm,依靠塑料本身的微弹性实现卡紧固定,避免设备运行过程中因振动出现基座松脱移位的问题。两个筒身的中心距需要根据变压器出线端的接线柱间距确定,保证线缆从接线柱引出后可平直穿入筒身,不会出现过度弯折导致的线芯断裂隐患。
从安装边界来看,这类基座的整体高度通常控制在25-35mm区间,适配多数小型电源变压器的内部安装空间,不会与壳体内的其他元器件比如整流桥、滤波电容产生空间干涉。翼板的外伸长度不超过10mm,卡入壳体后不会突出设备内壁的安装平面,保证外壳装配时的贴合度。筒身的壁厚均匀控制在2mm左右,既满足注塑成型时的工艺要求,避免出现缩痕、缺料等成型缺陷,也能保证足够的结构强度,在穿线、拉扯线缆时不会出现筒身开裂的问题。
实际应用中,这类基座除了用于变压器出线固定,也可在小型电控箱内用于规整跨模块的连接线缆,替代传统的扎带固定方式,让内部布线更加整齐有序,同时减少扎带老化断裂导致的线束散乱问题。部件采用一体注塑成型结构,没有额外的拼接装配环节,整体结构强度更稳定,适合批量生产应用。在建模过程中,需要重点关注卡槽位置的拔模角度设置,通常取1.5度的拔模斜度,保证注塑件可顺利从模具中脱出,同时不会影响卡接的紧固力度。筒身与翼板的连接位置需要设置R0.5的圆角过渡,避免应力集中导致的连接处断裂问题,尤其是在设备存在持续振动的使用场景下,圆角过渡可有效分散应力,提升部件的使用寿命。
- 上一篇:电源变压器用绝缘密封衬套结构设计
- 下一篇:电源变压器用阶梯轴状磁芯组件结构
- 全部评论(0)
- 模板大小: 3.25 MB
- 售价:5金币
- 下载次数: 21
- 系统要求: STEP / IGES,Rendering,SOLIDWORKS,STL
- 软件分类: 变压器
