带安装基座的单耳连接固定支座结构

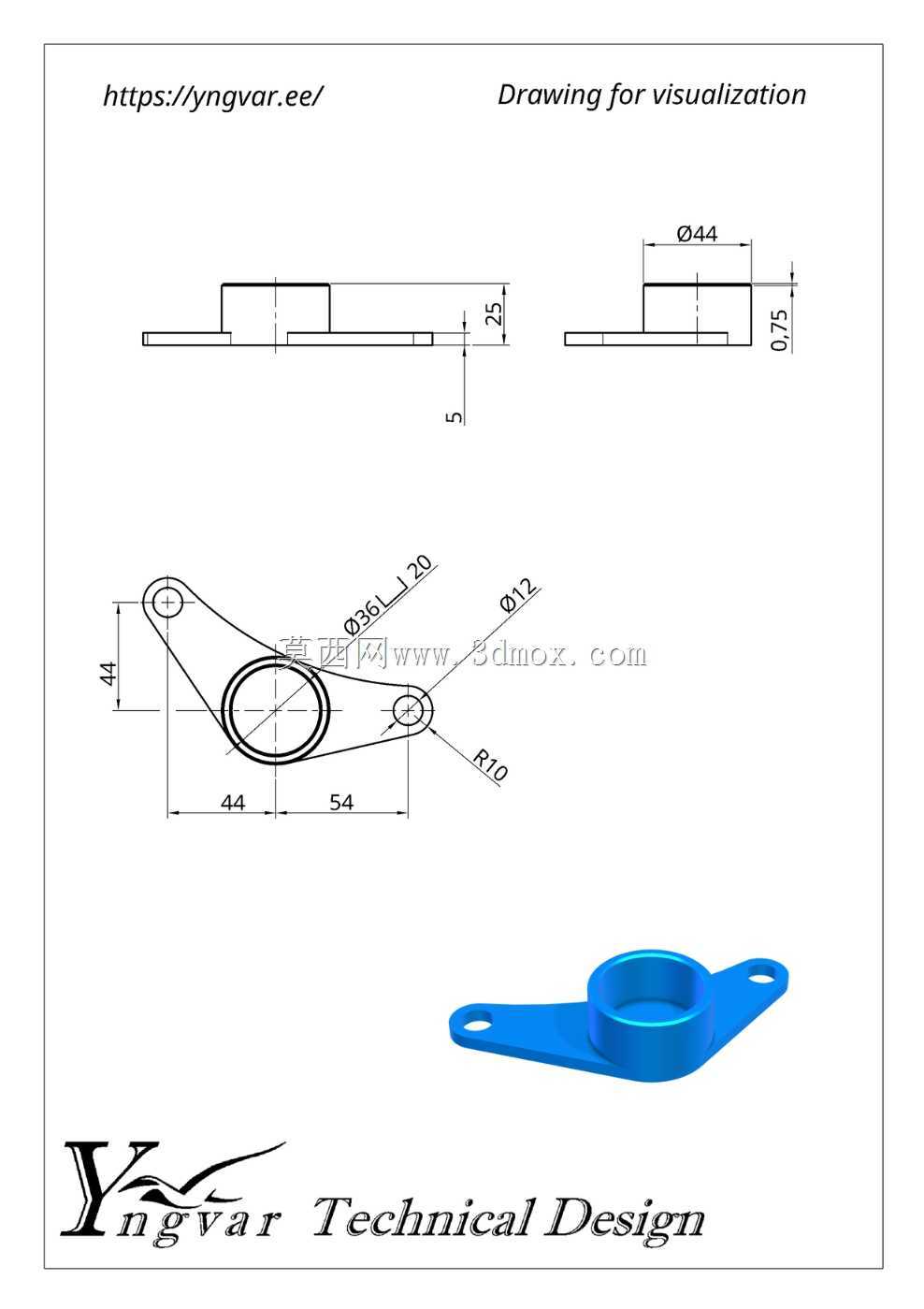

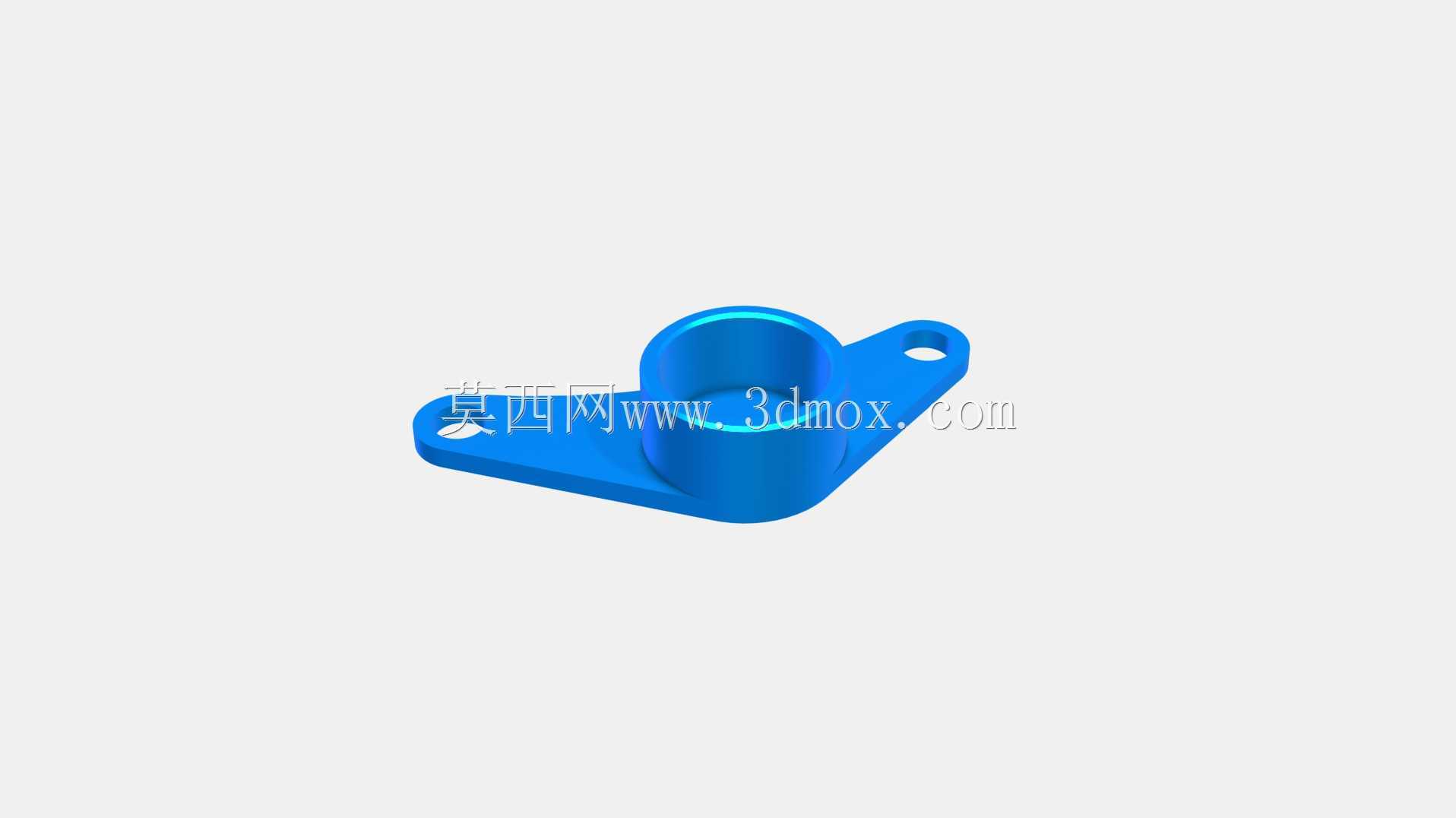

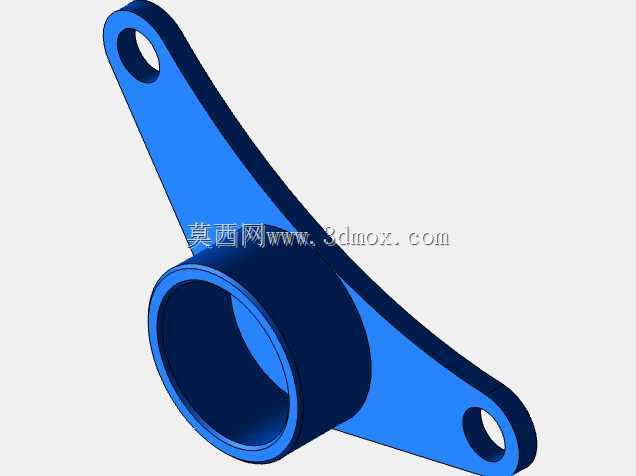

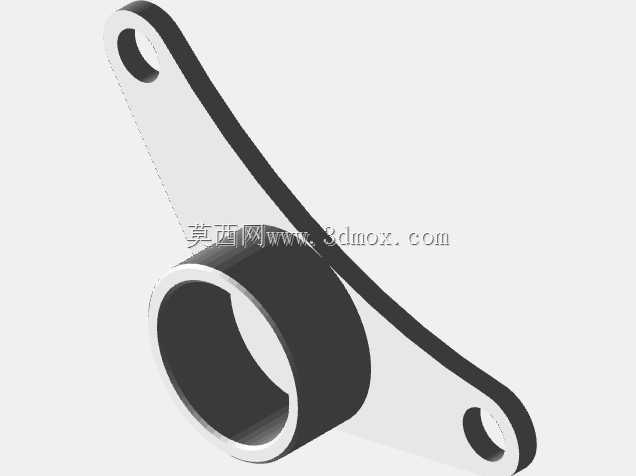

　　该零件属于小型机械连接支撑类构件，在轻工自动化生产线、小型实验台架、桌面级工装夹具的装配场景中应用广泛，主要承担部件间的铰接定位、载荷传递与位置固定作用，可作为小型摆臂、连杆机构的回转支撑基座，也可用于线束固定座、小型传感器安装支架的连接载体，适配低载荷、高频次小幅摆动的工位工况。从结构设计逻辑来看，零件采用一体化铸造成型后机加工的工艺路线，主体分为圆柱套筒与平板安装翼两个功能区段，圆柱套筒段的内孔为核心配合面，加工精度需满足H7级公差要求，可与对应直径的销轴、铰接轴形成间隙配合，保证铰接转动的顺畅性，套筒外壁厚度根据额定载荷做等强度设计，避免应力集中导致的根部断裂；平板安装翼上开设的通孔为安装定位孔，孔位与套筒中心的距离经过严格校核，保证安装后铰接点的位置度误差控制在0.1mm以内，平板底面为安装基准面，平面度要求不大于0.05mm，确保与安装基面贴合紧密无翘曲，避免装配后产生附加内应力。

　　从安装边界来看，零件整体轴向长度与平板翼展长度的比例经过优化，在保证结构强度的前提下尽可能压缩占用空间，套筒高度与平板厚度的比值适配常规M4-M6规格的紧固件安装，安装时可通过内六角螺栓穿过平板上的通孔将零件固定在型材基面或设备安装板上，套筒内孔可穿入铰接销轴，销轴端部可加装卡簧或挡圈实现轴向限位，防止工作过程中销轴脱出。设计过程中针对零件根部的应力集中区域做了R角过渡处理，过渡圆角半径根据壁厚选取1-1.5mm，避免交变载荷作用下产生疲劳裂纹，零件表面可根据使用场景做阳极氧化或镀锌处理，提升防锈耐磨性能，适配车间多尘、轻度潮湿的工作环境。

　　在实际选型应用中，该类支座需要根据铰接部件的摆角范围、径向载荷大小确认套筒内孔直径与平板厚度参数，若用于有冲击载荷的工位，可适当增加套筒壁厚与安装翼的宽度，提升整体结构刚性；若用于轻量化的桌面实验设备，可在保证强度的前提下对非配合面做镂空减材处理，降低零件自重。建模过程中需重点保证安装基准面与套筒内孔轴线的垂直度要求，垂直度公差需控制在0.08mm以内，否则会导致铰接销轴安装后出现卡滞、转动不畅的问题，平板上的安装孔位需与常用铝型材的槽间距做适配，方便直接装配无需额外打孔，零件的棱边全部做0.2mm的倒角处理，去除加工毛刺，避免装配过程中划伤操作人员或配套线缆。
